Изготовление малогабаритного сварочного трансформатора


Перед радиолюбителем или любым мастером самоделкиным встаёт вопрос, где взять сварочный трансформатор, для работ часто возникающих на даче и дома, которые необходимо устранить при помощи сварочных работ. Сварочный аппарат вы можете сделать сами.

Предъявляемые требования к данному трансформатору должны быть следующие:


- быть малогабаритным и легко переносным
- мало потребляющим ток, когда не производится сварка или резка.
- возможность производить сварку переменным током.
- обеспечить использование для сварки часто встречающихся марок электродов
- по возможности получить, как можно больший выбор диаметров применяемых электродов, как для сварки так и резки металла.


Все эти требования продиктованы не возможностью создать что-то, а теми условиями, с которыми приходится сталкиваться большинству радиолюбителей и тем, кто занимается конструированием.
Для получения среднего по весу сердечника будущего вашего сварочного трансформатора использованы пластины шириной в 200 мм от трансформаторных подстанций с масляным охлаждением и длиной 1,60 м.
Сечение окна трансформатора 150 cм. квадратных для первичной обмотки трансформатора необходимо использовать провод диаметром от 2,0-3,0 мм более нет смысла наматывать, так как остальное увеличение диаметра не добавит вам большого тока в первичной обмотке, а вот вес у вас прибавится.
Для вторичных обмоток трансформатора необходимо использовать все, что есть у вас под рукой. Желательно использовать только то, что обладает достаточной гибкостью при намотке. Хорошо себя зарекомендовала медная шина сечением от 2х8 мм до 2х16 мм, 2х18 мм, 2х20 мм, жила от гибких кабелей сечением 18, 20 квадратных мм в резиновой изоляции. Более другие сечения достаточно жесткие и трудно наматываемые на трансформаторы такого вида.



Прежде всего каждому надо определится под какой электрод или под какие диаметры электродов вам необходимо делать ваш варочный трансформатор, от этого будет зависеть и вес и ток. Мы будем исходить из того что вы хотите охватить как можно больше часто встречающихся диаметров электродов и чтобы не быть "привязанными" к одному диаметру электрода.



Изготовление малогабаритного сварочного трансформатора

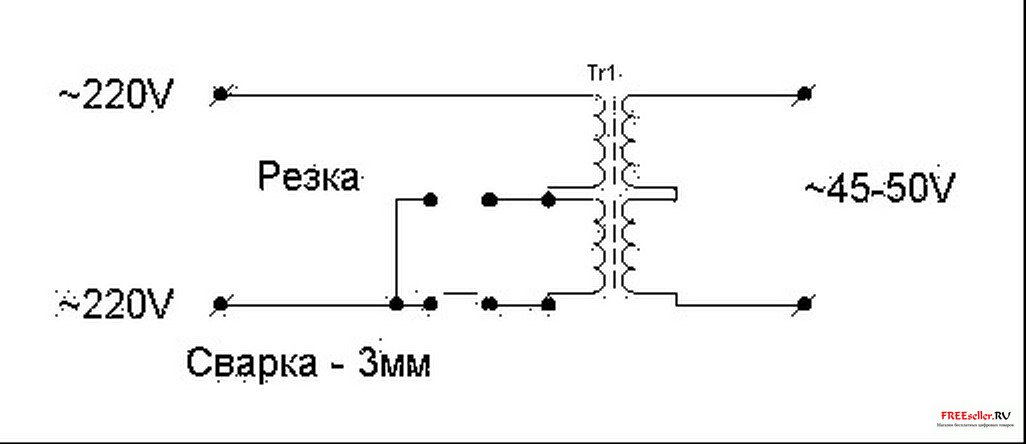

Для регулировки тока вашего трансформатора произведена регулировка по предварительно подобранным виткам первичной обмотки рис1.

Для намотки для сетевой обмотки трансформатора использован провод - 2,5 мм, для вторичной обмотки была использована медная шина сечением - 2 х 12 мм. В первичной обмотки трансформатора намотано - 250 витков, при этом ток холостого хода - 1,5 А. (ток первичной обмотки вашего трансформатора). После получения тока в 1 ампер необходимо домотать сетевую обмотку для получения тока в 100 mА.
Все это нам необходимо для того, чтобы наш сварочный трансформатор при включении в сеть 220V потреблял малый ток.
Ток выбран из расчета 100 mA, это во первых небольшой ток и пока вы готовитесь к сварке ваш счетчик намотает совсем мало, вся основная нагрузка только на время сварки или резки. Это хорошая экономия ваших денег особенно в это нестабильное время.
Для вторичной обмотки надо ориентироваться на напряжение 40-50 вольт. Количество витков не приводится, так как все зависит от имеющегося у вас материала.
На этом отводе с током в 1А (резка) вы будете производить резку металла электродом в 4 мм и с несколько худшими характеристиками электродом в 5 мм. Электродом в 3 мм можно производить резку с применением добавочного сопротивления применяемого сварщиками, так как при резке из-за большого тока после сгорания электрода на 50% сам электрод краснеет, что приводит к прилипанию в случае кратковременного прекращения работы.
Для сварки под диаметры в 5, 4, 3 мм надо ориентироваться на ток под электрод диаметром в 3мм. Почему ориентироваться на электрод диаметром 3мм - это самый распространенный электрод для работ с более тонкими металлами и часто применяемый радиолюбителями для разного вида сварок своих конструкций.
В качестве переключателя можно использовать любой переключатель способный выдержать ток до 20А.
В следствии большого тока при применении электродов 4, 5 мм и долгой работе с электродами диаметром 3 мм необходимо не забывать давать вашему сварочному отдохнуть.
Для сварки используются стандартные или самодельные держатели электродов, которые несложно сделать каждому. Для хорошего контакта с массой при сварке применена самодельная струбцина, к которой прикреплен провод "массы".

М. Грибак (UA9XEQ)
