Простой токарный станок по дереву



Этот небольшой станок предназначен для обработки деревянных деталей длиной до 200 мм и диаметром до 50 мм. На нем можно точить шашки и шахматы, рукоятки для слесарного инструмента и многое другое, необходимое в обиходе. Чтобы построить такой станок, не потребуется ни дефицитных материалов, ни особых материальных затрат.

Основание станка - доски толщиной около 20 мм, соединенные между собой шурупами и клеем. С правой стороны основания находится вертикальный деревянный кронштейн, к нему болтами М5 привинчен электродвигатель МШ-2 от швейной машины.

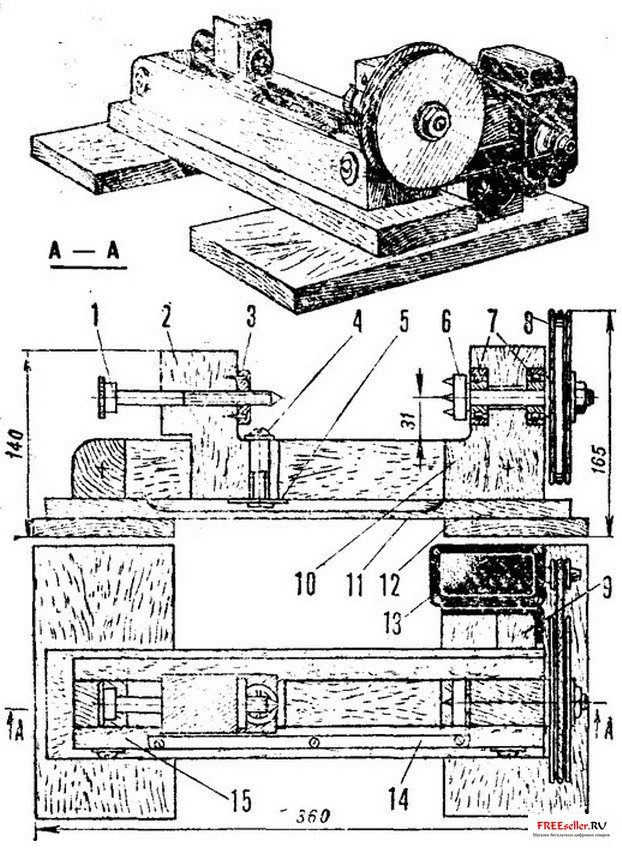

Простой токарный станок по дереву



Шпиндель передней деревянной бабки сделан из обычного болта М10; в его головке просверлены три отверстия, в которые вставлены три заостренных стержня, образующие так называемую гребенку. Шпиндель вращается в двух подшипниках, врезанных в переднюю бабку. Шкив - из двух консервных банок диаметром 100 мм. Каждая из них обрезается до высоты 10-15 мм, банки вставляются друг в друга и зажимаются между двумя круглыми фанерными щечками.




Задняя бабка - деревянный брусок, сквозь который пропущен болт. Конец болта пропущен через гайку и заточен на конус.

К верхнему краю лицевой доски привинчивается кусок стального или дюралюминиевого уголка - опора для режущего инструмента.

В. ДЕНБСКИЙ, г. Новосибирск
"Моделист-Конструктор" 1985, №2
