Самодельный кругорез для вырезания больших отверстий


Самодельный кругорез для вырезания больших отверстий.

Идеально круглую резиновую прокладку любого размера или пассик для лентопротяжного механизма магнитофона вы сможете вырезать из листа резины с помощью этого несложного приспособления. Кроме этого, оно может быть использовано для прорезания отверстий большого диаметра в фанере, пластмассе, оргстекле, картоне и других подобных материалах.

Смастерить его самому совсем несложно. Из листа фанеры толщиной 10 мм выпилите три квадрата размером 300х300 мм. В центре одного из них просверлите отверстие Ø8 мм, а в двух других - Ø25 мм. Склеив заготовки, как показано на чертеже, получим основание приспособления. В его центральном отверстии закрепите гайкой болт М8.

Центральную стойку выточите из латунного прутка Ø12 мм и длиной 80 мм. Нарежьте на одном конце наружную резьбу М12, а в торцевом отверстии с другой стороны - внутреннюю М8.

Поворотная втулка имеет осевое отверстие Ø12 мм и перпендикулярное ему резьбовое М10.

Водилом служит латунный пруток Ø10 мм. На одном его конце нарезается резьба М10 длиной 10 мм, а радиальное отверстие М3 на другом конце изготавливается после подсборки водила с поворотной втулкой: оно должно быть параллельно его отверстию Ø12 мм.

Ползун в виде уголка вырезается из дюралюминиевого бруска. В его вертикальной стенке выполняются два отверстия Ø10 мм - одно под водило, второе, перпендикулярное ему и смещенное вниз на 5 мм, - для фиксатора - резьбового штифта с полукруглым пазом. В горизонтальной стенке пропиливается паз сечением 14X3 мм - под нож. Материалом для его изготовления служит обломок ножовочного полотна. В вертикальном пазу ползуна нож фиксируется винтом М6.




Прижимной диск вырезается на токарном станке из металлической пластины толщиной 2 мм или более толстого листа пластмассы. Его центральное отверстие должно иметь Ø8 мм, а наружный диаметр - чуть меньше вырезаемого.



Самодельный кругорез для вырезания больших отверстий

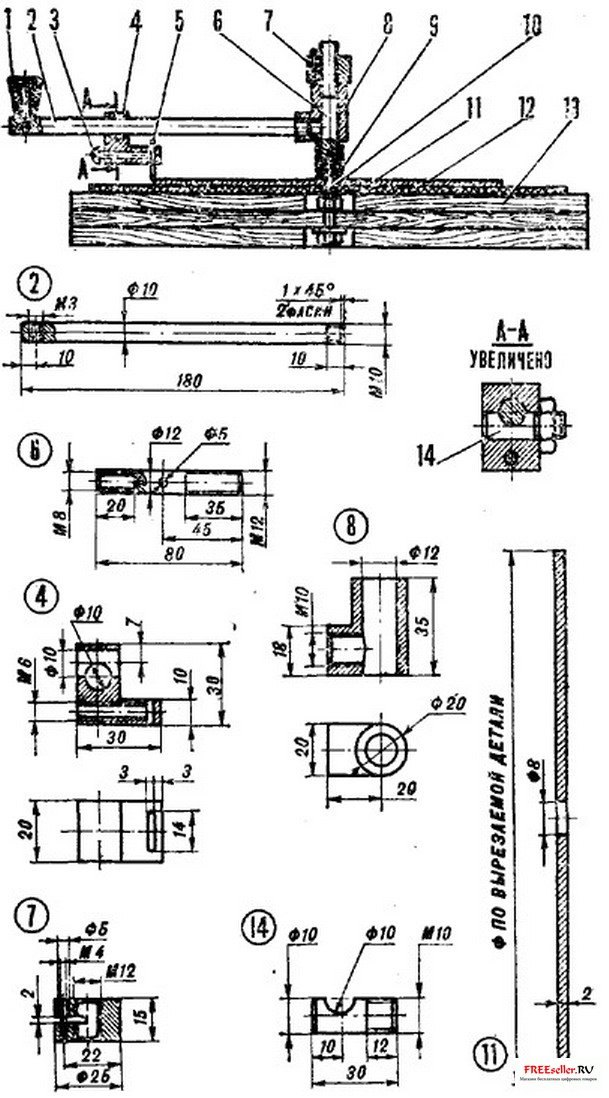

Рис. 1 Приспособление для вырезания отверстий большого диаметра:
1 - ручка, 2 - водило, 3 - винт М6, 4 - ползун, 5 - нож, 6 - центральная стойка, 7 - стопорная гайка, 8 - поворотная втулка, 9 - пружина, 10 - болт М8, 11 - прижимной диск, 12 - заготовка, 13 - основание, 14 - резьбовой штифт-фиксатор.


Стопорная гайка втулки с центральной резьбой M12 имеет наружный Ø25 мм и высоту 15 мм. Пропилите в ней поперечный паз на полдиаметра и в этой части сделайте продольное отверстие. Затем в нижней его половине нарежьте резьбу М4, а в верхней - рассверлите до Ø5 мм. Теперь стяните половинки гайки винтом, этим самым вы сможете стопорить ее в любом положении на центральной стойке.

Порядок сборки приспособления следующий. Заверните водило резьбовым хвостовиком в поворотную втулку до упора. В ползун вставьте фиксатор-штифт так, чтобы его цилиндрическая выточка совпадала с продольным отверстием. Надев ползун на водило, вставьте в его паз нож и зажмите винтом. Закрепите на конце водила вращающуюся ручку.

На выступающий из основания стержень болта надевается заготовка. На нее устанавливается прижимной диск, а затем центральная стойка. Подтянуть резьбу можно воротком - для этого предназначено радиальное отверстие Ø5 мм. На стойку надевается пружина, за ней - водило в сборе и, наконец, стопорная гайка.

Подрегулировав положение ползуна на водиле и втулки на стойке (по высоте), можно приступать к работе.

Размеры основных деталей позволяют вырезать на этом приспособлении отверстия диаметром до 240 мм, однако, если вам требуется большая величина, достаточно заменить всего три элемента: водило, основание и прижимной диск. А для быстрой настройки приспособления на заданный размер на водило можно нанести риски-нониус.


Ю. ОРЛОВ, г. Троицк, Московская обл.
"Моделист-Конструктор" 1985, №5
