Электромаятниковая пила по металлу своими руками


Разрезать ручным инструментом профиль, трубу или какую-либо другую заготовку строго перпендикулярно оси и чисто - нелегкая задача, а с помощью простейшего самодельного приспособления  - сущие пустяки

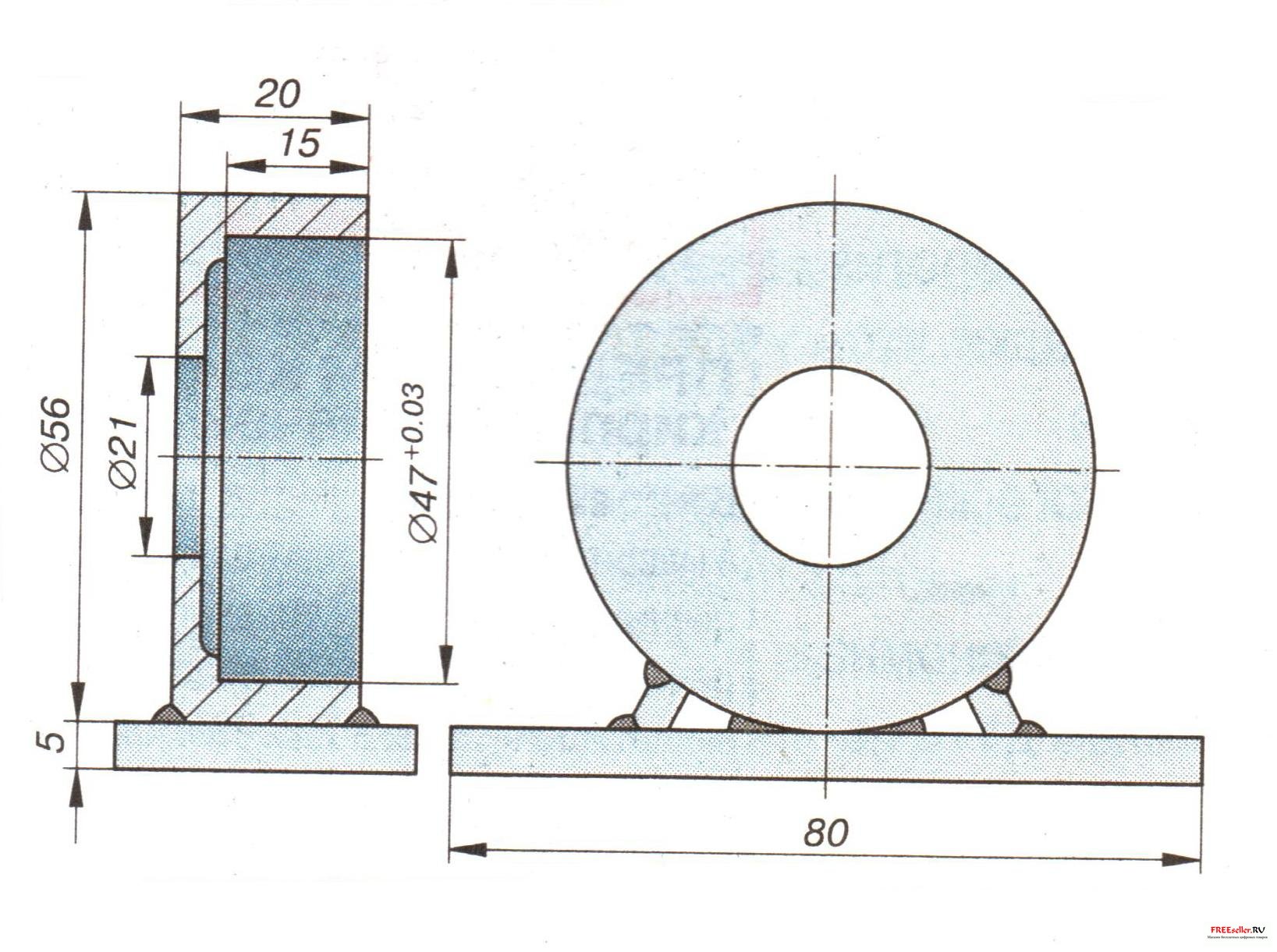

Пила состоит из рамки-основания и листа металла (или листа прочного пластика), шарнирно соединенных осью на одной из сторон. На рамке с противоположной оси стороне параллельно ей приварен уголок, в который для резки укладывают трубы или профили. На верхнем листе закреплены электродвигатель и вал, соединенные приводным ремнем. Не забудьте прикрепить удобную ручку.



Электромаятниковая пила по металлу своими руками



Электромаятниковая пила по металлу своими руками

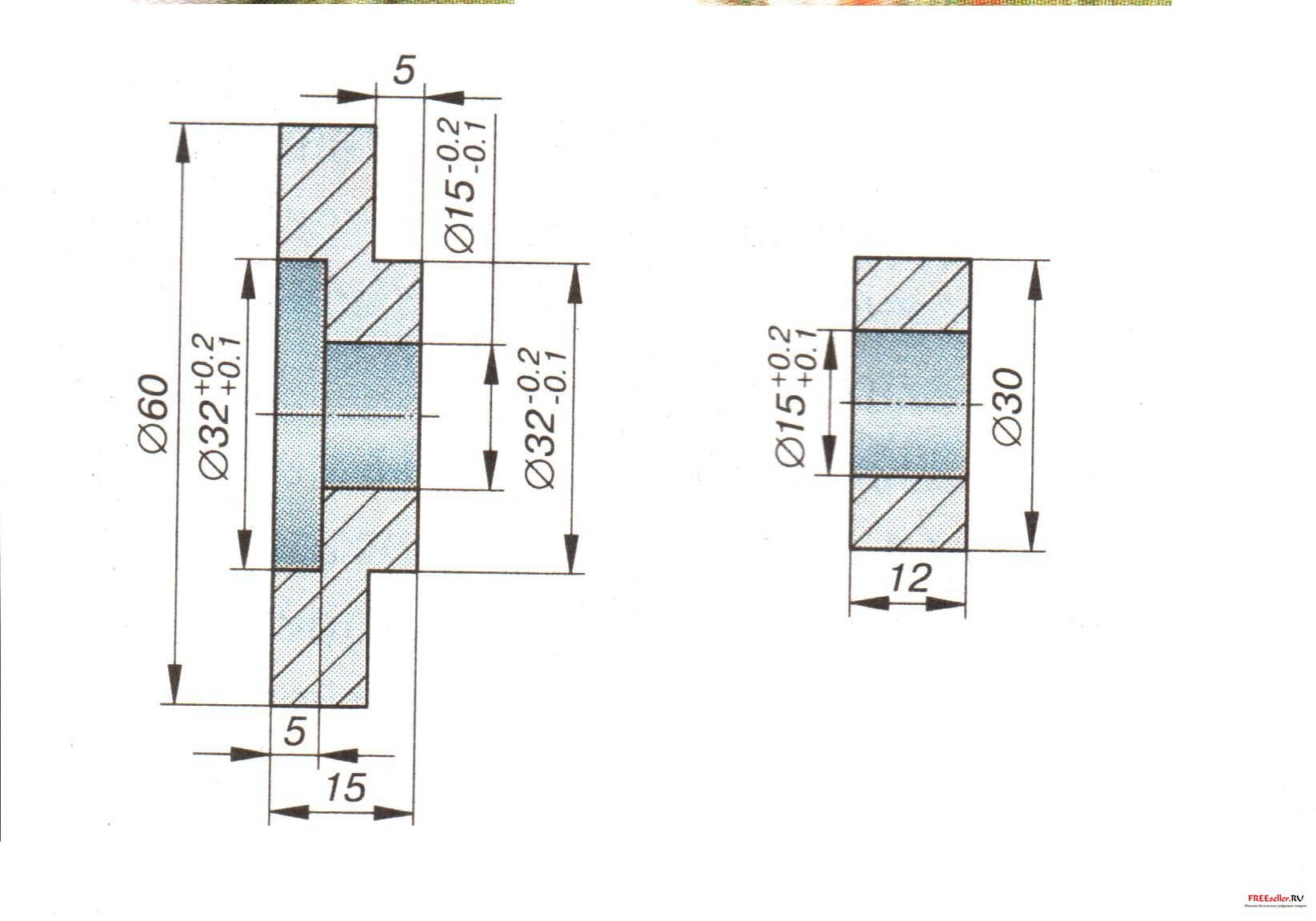

На противоположном от шкива конце вала сделан зажим для крепления отрезного круга или дисковой пилы. Такой маятниковой пилой можно пилить практически все: металл, пластик, дерево (даже бревна). При распиловке бревен нижняя рамка разворачивается вокруг оси шарнира на 180'. В этом положении она чем-либо фиксируется, например, на нее может стать ногами помощник. Чтобы после каждого отпила не двигать тяжелое бревно, проще вдоль него переносить пилу.



Электромаятниковая пила по металлу своими руками



Электромаятниковая пила по металлу своими руками


Заготовки можно резать и под разными углами. Для этого уголок, на который укладывается заготовка, нужно закрепить к раме-основанию не сваркой, а на болтах и предусмотреть возможность его установки под разными углами к пильному диску.

"САМ"3 - 2001
