Самодельная приставка к паяльнику для автоматической регулировки температуры


При работе с паяльником нередко возникает необходимость подбирать оптимальную температуру нагрева его жала. Это можно сделать с помощью приставки (см. рисунок), позволяющей получить на нагрузке четыре разных напряжения.

В показанном на схеме (рис. 1) положении паяльник питается однополупериодным напряжением, поэтому температура нагрева жала минимальна.
Когда выключатель S1 стоит в положении замкнутых контактов, температура жала возрастает, поскольку паяльник теперь питается двухполупериодным напряжением.

Самодельная приставка к паяльнику для автоматической регулировки температуры

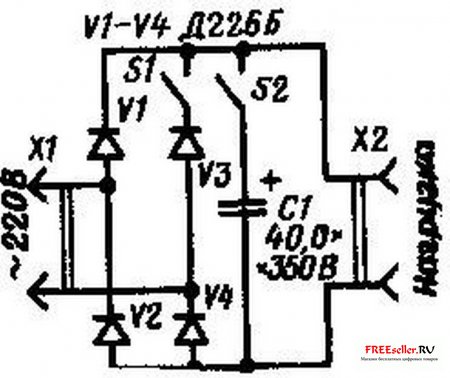

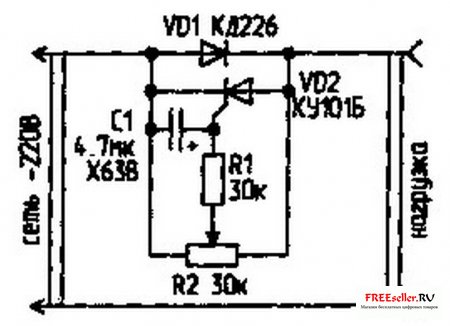

Рис. 1 Схема приставки к паяльнику для автоматической регулировки температуры



Если же, наоборот, контакты переключателя S1 разомкнуты, a S2 за м кнуты, температура жала еще больше — ведь паяльник теперь питается пульсирующим напряжением от однополупериодного выпрямителя с конденсатором фильтра.




Для дальнейшего повышения температуры надо замкнуть контакты обоих выключателей — получится двухполупериодный выпрямитель с фильтрующим конденсатором.

Данные деталей приведены для паяльника мощностью 40 Вт. В случае применения паяльника другой мощности нужно соответственно изменить емкость конденсатора и подобрать диоды с другим значением выпрямленного тока.


А. Тычинин, г. Кузнецк, Пензенской обл.
