Катодная защита автомобиля от коррозии


Многим автолюбителям известно, что достаточно появиться небольшой царапине - и ржавчина начинает прямо-таки поглощать автомобиль. И бороться с ней весьма трудно. Какие только хитрости ни придумывают автомобилисты - различные покрытия, мастики, антикоры... Да вот беда: чтобы обработать с должным качеством все наиболее поражаемые места, приходится порой разбирать весь автомобиль. Такая операция занимает немало времени, да и требует постоянного контроля. Кроме того, в процессе эксплуатации происходит постепенное разрушение покрытий. Из-за вибраций при движении появляются микротрещины, под ударами камней или песка краска откалывается. Поэтому вполне понятно желание автомобилистов приобрести чудо-прибор: один раз потратился и навсегда защитил кузов от ржавчины.

Метод катодной защиты от коррозии уже давно применяется на самых разнообразных объектах. Например, на кораблях устанавливают специальные протекторы, которые, растворяясь в морской воде, обеспечивают защиту корпуса судна. Подземные трубопроводы перед укладкой обрабатывают антикоррозийными составами и обматывают специальной лентой. На определенном расстоянии от трубопровода закапывают анод (электрод) - металлическую болванку, к которой подключают "плюс" источника постоянного тока, а к самой трубе - "минус". Благодаря разности потенциалов между электродом и защищаемым металлом в цепи образующегося электролита (влага, соль и т.п.) проходит ток. На аноде происходит освобождение электронов - реакция окисления, и саморастворение катода прекращается [1, 2].

При катодной поляризации металлу нужно сообщить такой отрицательный потенциал, при котором его окисление становится термодинамически маловероятным.Для железа и его сплавов полная защита от коррозии достигается при потенциале 0,1...0,2 В. Дальнейший сдвиг потенциала мало влияет на степень защиты. Плотность защитного тока должна быть в пределах 10...30 мА/м2.
Кроме того, со временем на металле за счет концентрационной поляризации по кислороду наблюдается дополнительное смещение потенциала в отрицательную сторону, что позволяет периодически выключать устройство (при ремонте автомобиля, зарядке аккумулятора и т.п.)[3].

Устройство защиты от коррозии состоит из электронного блока и защитных электродов. На корпусе электронного блока размещают световую индикацию работы устройства.

Устройство позволяет поддерживать значение потенциала влажных участков поверхности кузова на уровне, необходимом для полной остановки и прекращения коррозийных процессов за счет разрушения защитных электродов.

В качестве защитных электродов (анодов) могут использоваться как разрушающиеся материалы (нержавеющая сталь, алюминий), требующие замены через 4...5 лет, так и неразрушающиеся. В качестве неразрушающихся электродов можно применять карбоксил, магнетит, графит или платину. Защитные электроды выполняются в виде прямоугольных либо круглых пластин площадью 4...9 см2.



Катодная защита автомобиля от коррозии


На рисунке приведена схема простого антикоррозийного устройства, которое может успешно справляться с явлениями коррозии. Конечно, в простейшем виде устройство катодной защиты может состоять из защитных электродов и проводов, подключаемых непосредственно на "плюсовую" клемму аккумулятора. Однако здесь трудно контролировать возможное короткое замыкание электродов с кузовом автомобиля и его работу в целом. Для этого в устройстве в цепь делителя напряжения R1, R2, R3 включен светодиод VD1, который в рабочем режиме светится ровным светом, потребляя незначительный ток от аккумулятора (около 2 мА).



Если вдруг один из защитных электродов замыкается на кузов автомобиля, светодиод VD1 прекращает светиться. В этом случае необходимо найти-и устранить замыкание. При повышенной влажности кузова светодиод VD1 может в небольших пределах изменять свое свечение, что указывает на работу катодной защиты. Кроме того, данное устройство имеет высокую надежность, поскольку дает при коротком замыкании выхода с кузовом ток перегрузки не более 25...30мА.


При установке и монтаже устройства следует помнить, что:


- один защитный электрод защищает площадь с радиусом около 0,25...0,35 м;
- защитные электроды устанавливаются только на места, защищенные лакокрасочным покрытием;
- использовать можно только эпоксидный клей или шпатлевку на его основе;
- наружную сторону защитных электродов (где нет пайки) нельзя покрывать мастикой, краской, клеем или другим электроизоляционным покрытием.
Электронный блок устанавливается в любом месте автомобиля и присоединяется к общей схеме электрооборудования автомобиля. При этом необходимо, чтобы электронный блок оставался включенным даже при отключенном общем электрооборудовании автомобиля.

В целом устройство потребляет не больше чем часы автомобиля и гарантирует длительную эффективную работу даже при сильно разряженном аккумуляторе.

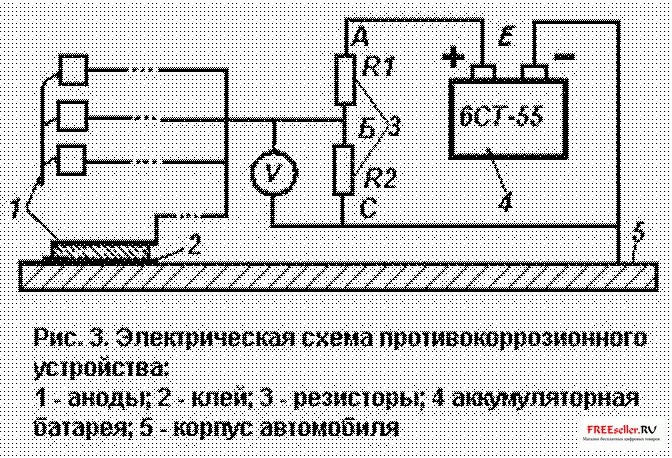

Еще одна Электрическая схема простейшего устройства приведена на рис. 2



Катодная защита автомобиля от коррозии


Устройство содержит делитель напряжения, выполненный на двух резисторах сопротивлением R1 и R2 соответственно. Верхний по схеме вывод резистора R1 соединен с положительным выводом аккумулятора, нижний по схеме вывод резистора R2 соединен с отрицательным выводом. При таком соединении резисторов в точке Б относительно метала кузова автомобиля будет потенциал V1, который определяется из выражения
U = Е х R2/(R1 + R2)
где Е -напряжение аккумулятора 12 В.


Потенциал U должен быть равен защитному потенциалу, при котором прекращается процесс коррозии. При последовательном соединении резисторов через них течет ток, равный I = E/(R1 + R2)
Сила тока (01-100 мА) выбирается из условия, что при обычной влажности один анод надежно защищает примерно 4-10 дм2 площади. R2 = V/I; R1 = (E/I) - R2

Если по каким-либо причинам необходимо изменить значения защитного потенциала или силу тока, соответствующие значения сопротивлений резисторов могут быть определены из приведенных соотношений. К точке 1 делителя необходимо припаять длинные провода (в изоляции), к другим концам которых припаять стальные пластины - аноды.

Каждый анод представляет собой пластину из низкоуглеродистой стали прямоугольной формы размерами примерно 2х2 см. Для защиты можно использовать и внешние аноды, о чем будет сказано далее. Предлагаемое устройство превращает корпус автомобиля в катод, который в процессе эксплуатации будет восстанавливаться за счет окисления анодов. Конструкция устройства произвольная.



Катодная защита автомобиля от коррозии

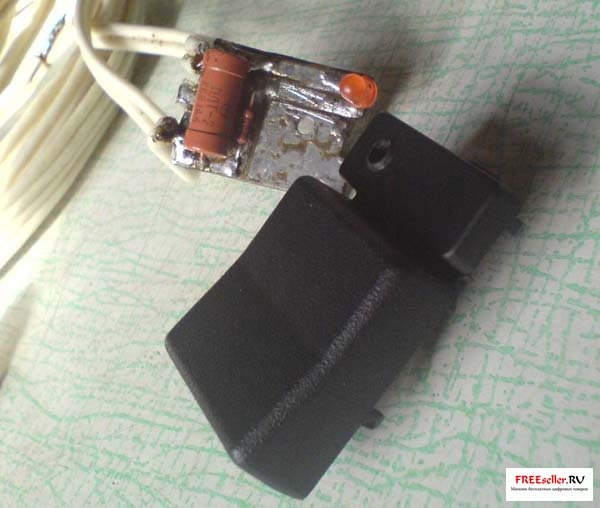

А вот так вот устройство реализовано в реале, использлована заглушка кнопки.



Катодная защита автомобиля от коррозии

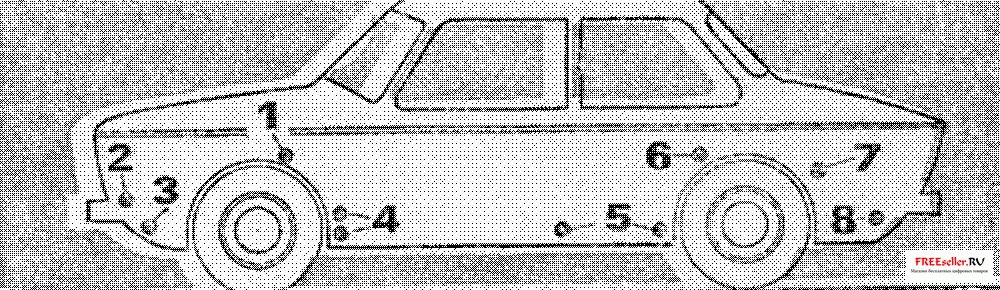

Рис. 3. Установка электродов в этих точках наиболее эффективна:

1 - коробчатые усилители брызговиков, 2 - места крепления фар и подфарников, 3 - нижняя часть передней панели, 4 - полости за щитками усилителями передних крыльев, 5 - внутренние поверхности дверей и порогов, 6, 7 - передняя нижняя часть заднего крыла и арка колеса по стыку с крылом, 8 - фартук задней панели.

Полезные Самоделки


Комментарии пользователей (1)
  1. genapi 0 0
    #1 genapi 17 декабря 2012 15:58
    Сам использую катодную защиту уже 3 год. Доволен. Хочу дать несколько советов:
    1 совет - обязательно между электродом и краской кузова автомобиля ДОЛЖЕН БЫТЬ СЛОЙ ЭПОКСИДНОГО КЛЕЯ по всему размеру электрода (желательно даже немного больше площади электрода).
    2 совет - на своем автомобиле я сделал дополнительные брызговики, они отнесены примерно на 7-10 см. дальше, чем заводские и достают почти до земли. От одного переднего брызговика (примерно от середины) в низ идет цепочка к которой подходит "+" от данного устройства и цепочка достает до земли. Этим я сделал землю катодом, а кузов (относительно земли) анодом. Ограничен размером комента. Все вопросы в личку.
