Самодельный инкубатор из старого холодильника



Самодельный инкубатор можно изготовить на основе старого негодного холодильника. Из него нужно убрать морозильную камеру и другое оборудование. Затем приобрести два прибора: электроконтактный термометр и контактор-реле КР-6 либо другого типа, рассчитанного на 220 В.

Внимание!!! Информация, содержащаяся на данной странице, добавлена из непроверенных источников, может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.

У катушки должно быть большое сопротивление, не допускающее на электроконтактном термометре мощности более 1 Вт (рис. 1). Схема подключения показана на рис. 2. Подсоедините инкубатор к сети напряжения 220 В и включите лампы Л Лу Лд, Л, которые поднимают температуру до 38 град. С, после чего замыкаются контакты термометра. Катушка КР, получает питание и размыкает контакты КРу. При снижении температуры процесс повторяется.



Самодельный инкубатор из старого холодильника

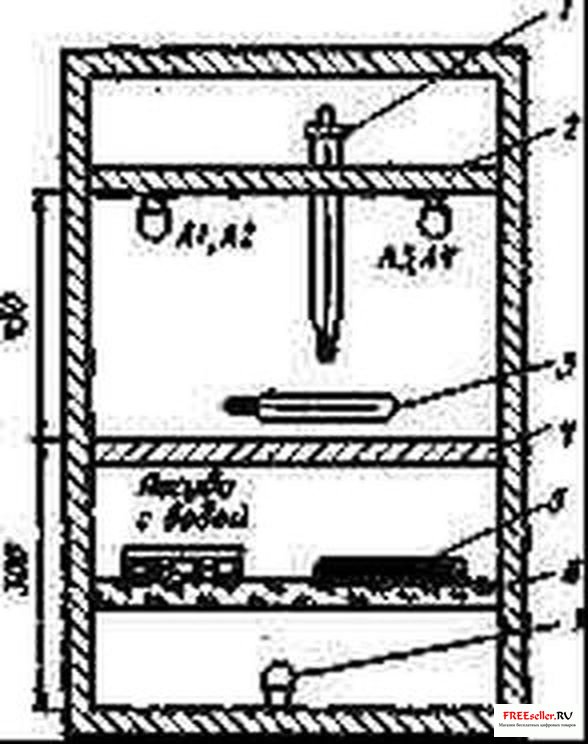

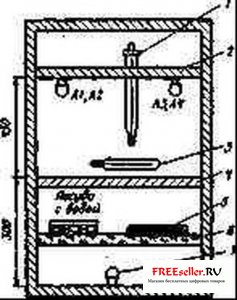

Рис. 1. Инкубатор из бывшего холодильника:

1 - электроконтактный термометр; 2 - ламповая панель; 3 - контрольный термометр; 4 - лоток для яиц; 5 - смоченная ткань (для увеличения влажной поверхности); б - стекло или жесть; 7 - лампа Л, (25 Вт)



Самодельный инкубатор из старого холодильника

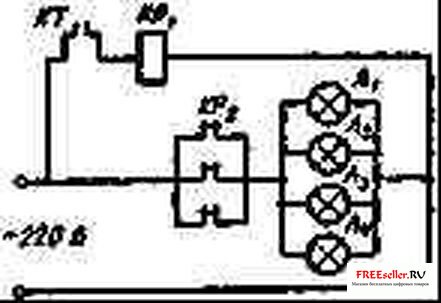

Рис. 2. Схема подключения:

КТ - электроконтактный термометр; КР, - катушка контактор-реле; КР - нормально закрытые блокировки (контакторы КР);



Л, Лу, Л, - лампы Р-15, 40 Вт; лампа Л, - (25 Вт), установленная снизу, в схему не подключается и работает непрерывно Лампа Л, необходима для более равномерного прогрева яиц, создания нужной влажности воздуха и уменьшения частоты срабатывания контактор-реле.

В дальнейшем после подогрева яиц в зависимости от температуры наружного воздуха можно выключить две или даже три лампы, включенные в автоматику. Это также сокращает частоту срабатывания контактор-реле.

Потребляемая мощность инкубатора в среднем не более 49 Вт.

Вентилятор не требуется - достаточно естественной циркуляции воздуха.

Устройство для поворота яиц делать не обязательно, чтобы не усложнять конструкцию. Можно поворачивать их вручную 3-4 раза в сутки в дневное время.

Вместимость инкубатора при камере от холодильника Орск 50- 60 яиц.

Куриные яйца устанавливают вертикально тупым концом вверх. Проще всего использовать для этого упаковочные картонные лотки.

С девятого дня температуру снижают до 37,5 град. С, с девятнадцатого дня - до 37 град. С.При отключении электроэнергии вместо лампы можно поставить вниз посуду с горячей водой. При этом лучше недогреть, чем перегреть воду.



Самодельный инкубатор из старого холодильника

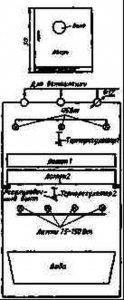

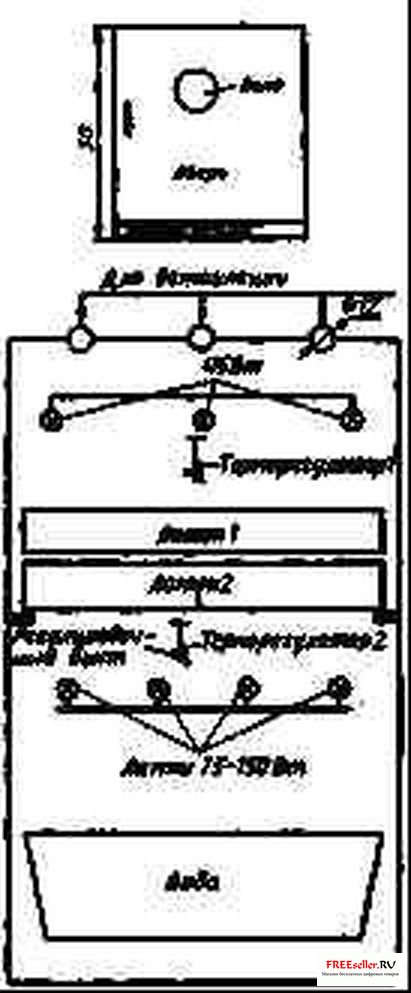

Другой вариант инкубатора на основе старого холодильника показан на рис. 3.

Реле для него может быть 12-24 Вт, трансформатор - такой же мощности. Контакты реле: чем мощнее, тем лучше.
