Антенный усилитель 50…1000 МГц

Однокаскадный широкополосный антенный усилитель с регулируемым коэффициентом усиления (до 15 дБ) предназначен для усиления ТВ сигнала в частотном диапазоне 50…1000 МГц (со 2 по 65 ТВ канал).

Антенный усилитель 50…1000 МГц
Однокаскадный широкополосный антенный усилитель с регулируемым коэффициентом усиления (до 15 дБ) предназначен для усиления ТВ сигнала в частотном диапазоне 50…1000 МГц (со 2 по 65 ТВ канал). Он также не нуждается в балансировке и настройке. Усилитель имеет один регулируемый каскад усиления, выполненный на малошумящем транзисторе Т1 (BFR91A или КТ3198Г) с включением по схеме с общим эмиттером и цепью коррекции (С1, R3, C2). Регулировка усиления осуществляется подстроечным резистором Р. При необходимости можно включать последовательно два усилителя. В усилителе предусмотрена возможность крепления коаксиального кабеля металлическими зажимами.

Технические характеристики усилителя:
Коэффициент усиления: 15 дБ.
Напряжение питания: 6…18 В.
Входной/выходной импеданс: 75 Ом.
Размеры печатной платы: 26х52 мм.

Антенный усилитель 50…1000 МГц

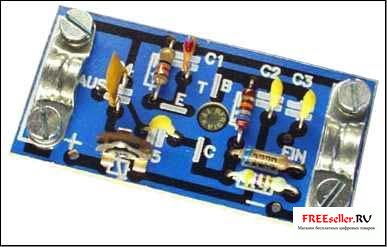

Рис. 1. Общий вид антенного усилителя 50…1000 МГц

Антенный усилитель 50…1000 МГц


Рис. 2. Cхема электрическая принципиальная

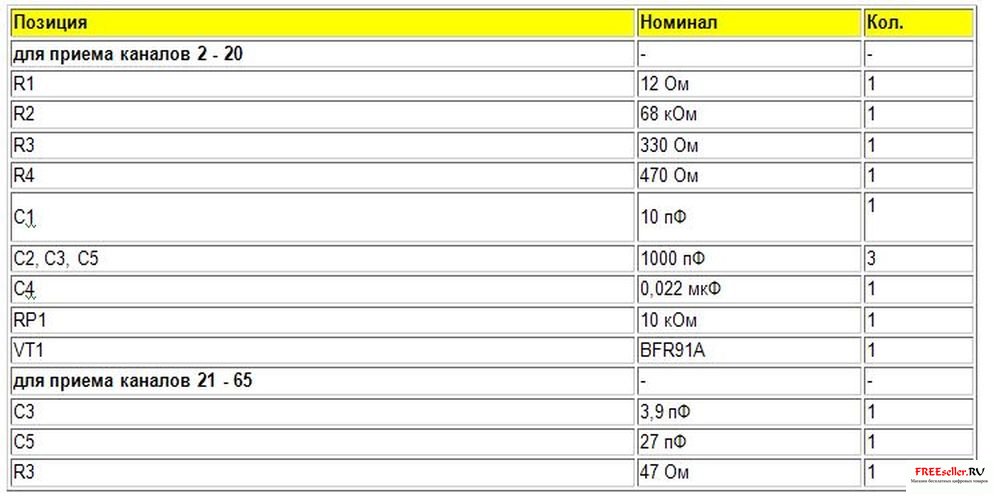

Таблица 2. Перечень радиодеталей для сборки антенного усилителя

Антенный усилитель 50…1000 МГц



Антенный усилитель 50…1000 МГц

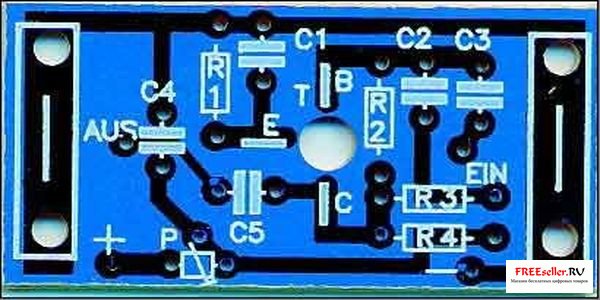

Рис. 3. Вид печатной платы сверху

Антенный усилитель 50…1000 МГц

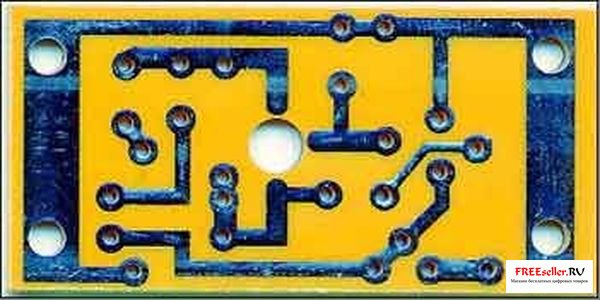

Рис. 4. Вид печатной платы со стороны проводников

http://masterkit.ru NK147
