Переговорное устройство по сети 220 Вольт


Переговорное устройство по сети 220 Вольт. По сетевым проводам можно передавать электромагнитные колебания с частотой от 10 до 100 кГц, которые беспрепятственно распространяются до ближайшего трансформатора.

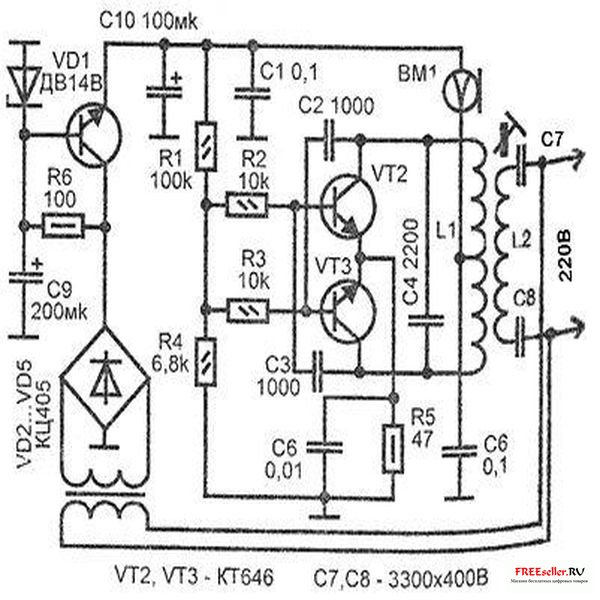

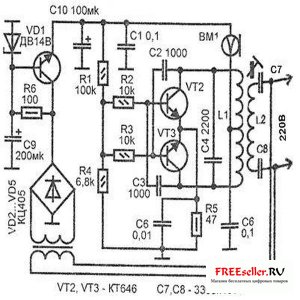

Устройство представляет собой генератор ВЧ.

Переговорное устройство по сети 220 Вольт

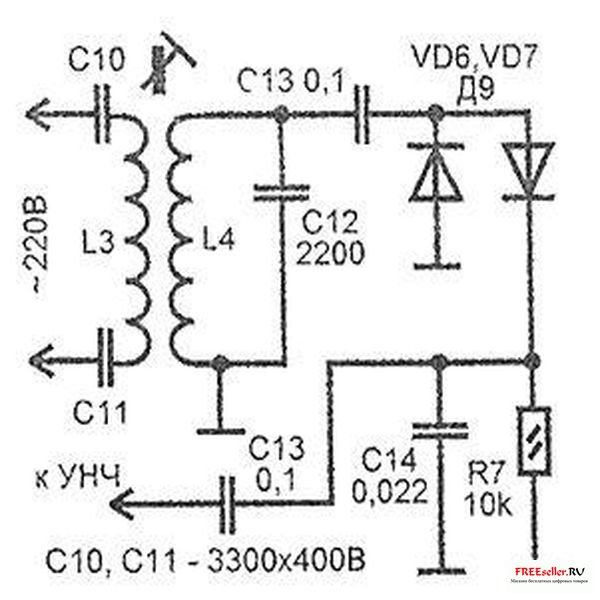

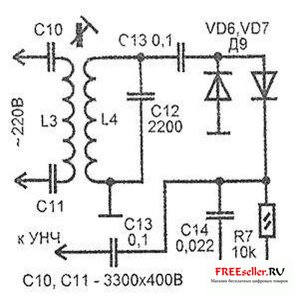

и детекторный приемник, подключенный к УНЧ.

Переговорное устройство по сети 220 Вольт


Микрофон ВМ1 - угольный от телефона. Катушки L1...L4 - размещены в сердечниках СБ-12. L1 - содержит 100 витков провода 0,1 мм с отводом от середины, обе половины катушки наматываются на разных частях каркаса.
L2 - содержит 50 витков и наматывается поверх L1.
L4 - 100 витков, наматывается аналогично катушке L1, но без отвода.
L3 - 50 витков, поверх L4.
Помните: все работы с электрической сетью требуют особой осторожности!
