Два телефона на одной линии

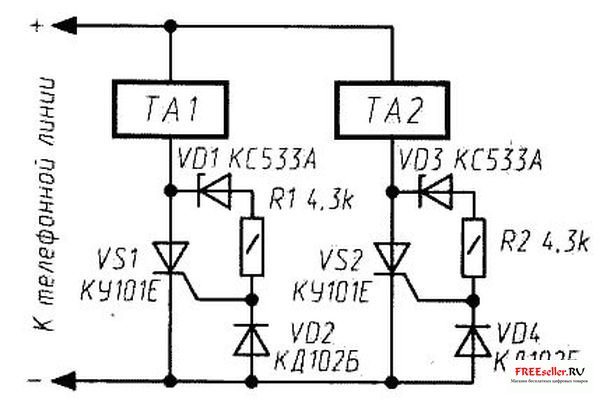

Если два телефонных аппарата (ТА), установленных, например в разных комнатах, подключить к одной линии так, как показано на схеме, то они приобретают определенную независимость – параллельная их работа оказывается невозможной. Ключевую роль играют стабилитроны VD1 и VD3, напряжение стабилизации которых должно быть ниже напряжения, возникающего в свободной телефонной линии, и выше напряжения в занятой линии.

Трубка, снятая с аппарата ТА1, открывает стабилитрон VD1 и соответственно тиристор VS1, подключая тем самым к сети именно этот телефонный аппарат. Это подключение снижает напряжение в линии с 60 В до 8…15 В и блокирует тем самым работу аппарата ТА2, поскольку такое напряжение будет уже недостаточным для пробоя стабилитрона VD3 и, соответственно, включения тиристора VS2.

Диоды VD2 и VD4 – любые кремниевые с обратным напряжением не менее 100 В и прямым током не менее 50 мА – защищают тиристоры от обратного тока через управляющий электрод во время прохождения сигнала вызова.



Стабилизаторы VD1 и VD3 – любые маломощные с напряжением стабилизации 30..45 В. Такой стабилитрон можно составить из 3-4 х низковольтных стабилитронов.
