Телефонный радиоретранслятор с ЧМ на одном транзисторе



Радиоретранслятор работает в диапазоне частот 65 — 108 МГц и обеспечивает дальность передачи до 200 м.

Принципиальная схема передатчика представлена на рис. 1



Телефонный радиоретранслятор с ЧМ на одном транзисторе

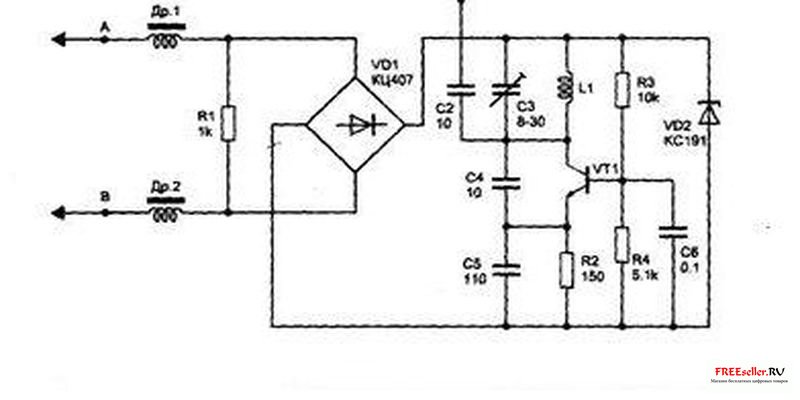

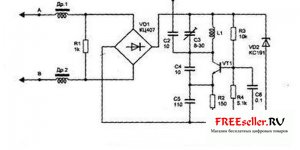

Рис.1. Схема телефонного ретранслятора на одном транзисторе с ЧМ



Задающий генератор выполнен на транзисторе VT1 типа КТ315. Частота генератора определяется параметрами колебательного контура - индуктивностью катушки L1 и емкостью конденсатора СЗ. Конденсатор С4 обеспечивает оптимальные условия возбуждения генератора. Дроссели Др1 и Др2 разделяют ВЧ и НЧ составляющие сигнала. С коллектора транзистора VT1 сигнал через конденсатор С2 поступает в антенну. В качестве антенны используется отрезок монтажного провода.

В качестве антенны можно использовать и саму линию связи (рис. 2). Для этого ВЧ сигнал с коллектора транзистора VT1 через конденсаторы С7 и С8 поступает в точки А и В схемы, соответственно. Конденсатор С2 при этом из схемы исключается. Вместо VD1 можно использовать четыре диода типа КД102, КД510, КД522 и др.



Телефонный радиоретранслятор с ЧМ на одном транзисторе

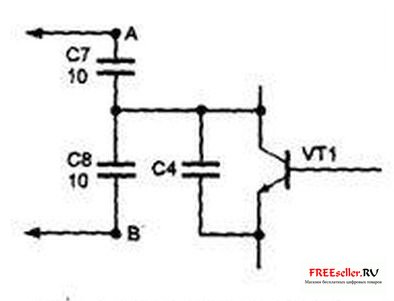

Рис.2. Схема подключения к линии связи



Транзистор КТ315 можно заменить на КТ3102, КТ368 и другие высокочастотные. Катушка L1 намотана на корпусе конденсатора СЗ и содержит 4 витка провода ПЭЕ 0,5 мм. Дроссели любые с индуктивностью 50-100 мкГн. Настройка аналогична настройке схемы на рис. 2.29.

Андpианов В.И. Боpодин В.А. Соколов А.В

Полезные Самоделки
