Электронный кодовый замок для дома, гаража, машины - схема



Предлагаемый вариант электронного кодового замка отличается от аналогичных трехкнопочных замков простотой и повышенной секретностью. Запись кода после его набора осуществляется не однократным, а многократным нажатием соответствующей кнопки, причем различным для разных кодов.

Схема кодового замка представлена на рис.1. В нее входят кнопки: SB1 - записи кода, SB2 - занесения кода, SB3 - сброса, а на элементах R1, R2, С1, DD1.1, DD1.2 и R3. R4, С2. DD1.3. DD1.4 собраны схемы для подавления дребезга контактов [1].



На счетчике DD3 реализовано кодирующее устройство - код устанавливается соответствующей коммутацией выходов счетчика DD3; не задействованные в коде выходы через диоды VD2...VD5 с помощью элементов DD2.3, DD2.4, VD6 формируют сигнал "сброс", поступающий на входы R счетчиков DD4, DD5 в случае неправильного набора кода. Элементы DD2.1, DD2.2 предназначены для записи кода в счетчики OD4, DD5. Диоды VD7, VD8 формируют сигнал "Сброс" на входах R счетчиков DD4, DD5 в случае неправильной записи кода. Элементы DD6.1. R8, R9, С4, DD6.2, VD9 формируют задержанный на 4 с сигнал "сброс". Задержка необходима для срабатывания исполнительного устройства. Элементы DD6.3, DD6.4 открывают транзистор VT1 при правильно набранном и занесенном коде. Контакты реле К1 коммутируют исполнительное устройство. Источник питания, состоящий из VD12, R11, VD11, С5 (без сетевого трансформатора с гасящим резистором), построен по традиционной схеме.



Электронный кодовый замок для дома, гаража, машины - схема

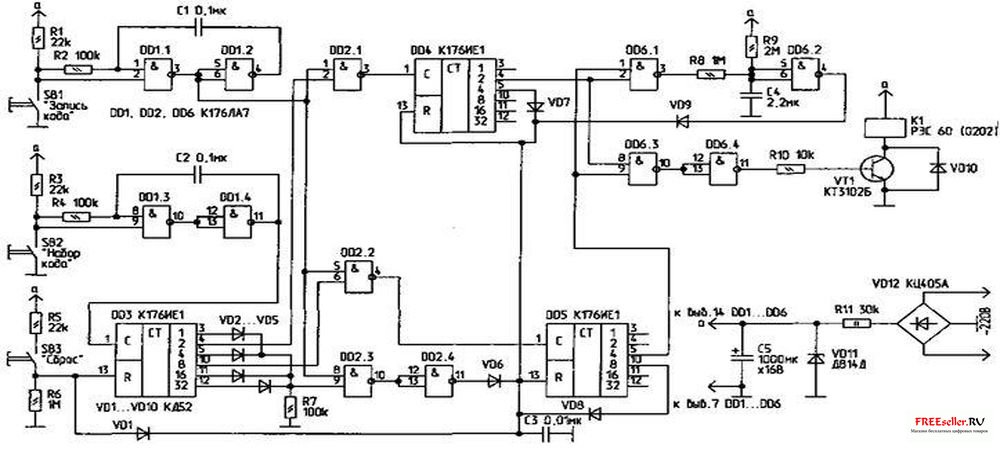

Рис.1 Принципиальная схема кодового замка



Работает кодовый замок следующим образом. Сначала необходимо кратковременно нажать кнопку SB3, при этом на входах R счетчиков DD3, DD4, DD5 появляется высокий уровень - и счетчики обнуляются. Затем нажатием кнопки SB2 заносят код согласно коммутации выходов счетчика DD3. В данном случае кнопку SB2 необходимо нажать два раза, чтобы на выводе 4 счетчика DD3 появился высокий уровень, на остальных выходах должны быть низкие уровни. Теперь кнопкой SB1 необходимо записать в счетчик DD4 сигнал с вывода 4 DD3. Для этого кнопку SB1 необходимо нажать два раза, и на выводе 4 счетчика D04 появится высокий уровень. Далее снова кнопкой SB2 заносят код в DD3, нажав ее шесть раз, при этом на выводе 10 счетчика DD3 появится высокий уровень. Затем кнопкой SB1 необходимо занести сигнал в DD5, для этого ее нажимают четыре раза, и на выводе 5 счетчика DD5 появляется высокий уровень. С выходов счетчиков высокие уровни поступают на выводы 1, 2 и 8, 9 элементов DD6.1, DD6.3. В результате на выводе 11 элемента DD6.4 появляется высокий уровень, который открывает транзистор VT1. Срабатывает реле К1, контакты К1.1 замыкаются, включая исполнительное устройство. На выводе 3 DD6.1 устанавливается низкий уровень. Конденсатор С4, заряженный до напряжения питания через резистор R9, медленно разряжается через резистор R8. Как только напряжение на С4 и на выводах 5, 6 элемента DD6.2 достигает низкого уровня, на выводе 4 элемента DD6.2 устанавливается высокий уровень, который обнуляет счетчики DD4, DD5. Транзистор VT1 закрывается, контакты К1.1.размыкаются.



В качестве исполнительного устройства можно использовать готовый электромагнит типа МИС1100Е43, который обеспечивает тяговое усилие 1.5 кг и ход рабочей части 15 мм. Схема управления исполнительным устройством изображена на рис.2 [2].



Электронный кодовый замок для дома, гаража, машины - схема



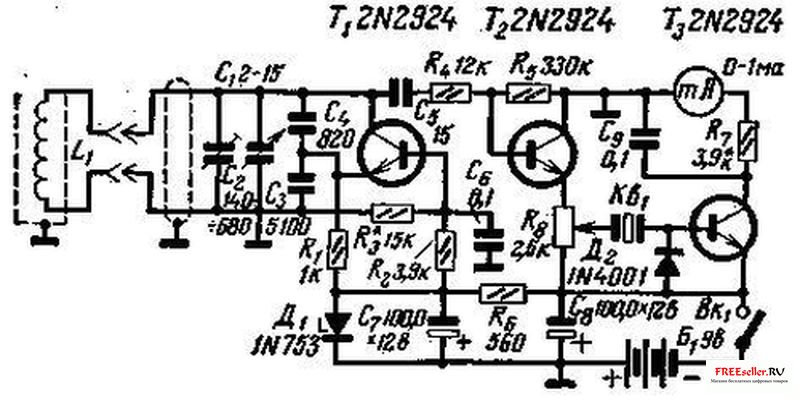

Puc.2 Схема управления исполнительным устройством



Смену кода осуществляйте изменяя коммутацию выходов счетчиков DD3, DD4, DD5 и меняя кнопки SB1...SB3 местами.



Внимание!!! Внимание, информация содержащаяся на данной странице, может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.
