Карманная вспышка - схема



Карманная вспышка для ослепления с близкого расстояния. Конструкцию миниатюрной не назовешь, но может быть и пригодится.

Выключателем SA1 подают на вспышку питание. Конденсатор С1 заряжается от батареи GB1 до ее напряжения. Резистор R1 ограничивает ток зарядки, который длится около 12 с. При спуске затвора фотоаппарата синхроконтакт СК через конденсатор C2 подает импульс напряжения на управляющий электрод тринистора VS1. Тринистор мгновенно замыкает цепь лампы накаливания EL1, на которую разряжается конденсатор С1. Длительность вспышки составляет приблизительно 1/50 с. Чтобы это было возможно, напряжение на заряженном конденсаторе должно примерно втрое превышать рабочее напряжение лампы накаливания. Причиной тому служат тепловая инерция нити лампы и крутопадающая характеристика разрядного напряжения конденсатора. Начальный пик тока разрядки расходуется на разогрев нити, после чего возникает кратковременное яркое свечение в режиме перекала. Чтобы выключить тринистор после срабатывания и дать возможность конденсатору вновь зарядиться для следующей вспышки, достаточно нажать и тут же отпустить кнопку выключателя SB1.



Карманная вспышка - схема

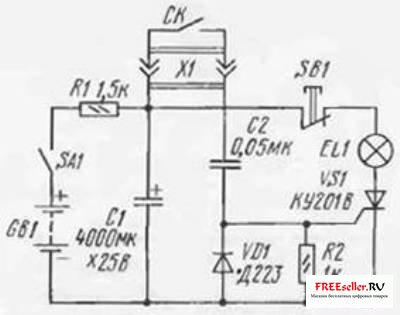

Рис.1. Принципиальная схема вспышки.



Сравнительно продолжительная зарядка конденсатора небольшим током позволяет использовать для вспышки весьма небольшой источник питания GB1. Так, с лампой мощностью 15...20 Вт от фильмоскопа, рассчитанной на напряжение 6 В, его можно составить из двух-трех батарей "Корунд", соединенных последовательно.



В самодельной вспышке может быть использован любой тринистор серии КУ201, любой диод (кроме указанного на схеме) серии Д226. Конденсатор С1 - К50-6, С2 - МБМ, КЛС, КМ, резисторы - МЛТ или МТ мощностью не менее 0,125 Вт. Разъем для подключения к синхроконтакту можно изготовить самим из отрезка изолированного полихлорвинилом одножильного провода подходящего диаметра и насаженной поверх изоляции тонкостенной металлической трубки.



Все устройство размещают в готовом либо самодельном корпусе, снабженным зажимом для крепления. Рефлектор - отражатель (например, крупная столовая ложка) с лампой могут быть утоплены внутрь корпуса вспышки, вокруг них на плате располагают детали и источник питания. Взаимное расположение деталей не играет роли и определяется только компоновочными соображениями. Патрон для лампы можно использовать от старого автомобильного фонаря-переноски или соорудить его самим.



Аккуратно собранная вспышка не требует налаживания. Поскольку работа в импульсно-перекальном режиме способна сокращать срок службы лампы, желательно предусмотреть возможность простой ее замены.



Описанный вариант вспышки прост, но обладает недостатком - после каждой вспышки нужно выключать тринистор. Эту операцию можно поручить автоматике (рис. 2). Исходный вариант дополнен электронным ключом на транзисторе VT1, который управляется одновибратором, выполненным на транзисторах VT3, VT4, и выходным каскадом на транзисторе VT2.



Карманная вспышка - схема

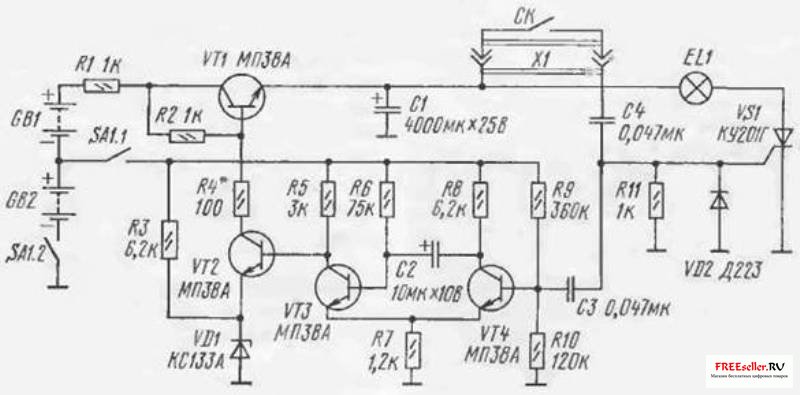

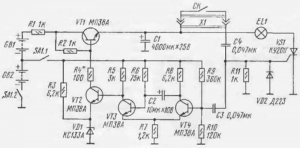

Рис.2. Схема автоматики.



Запускается мультивибратор по команде синхроконтакта СК одновременно с включением тринистора VS1 и лампы EL1. Закрывающийся при этом транзистор VT3 открывает VT2, что заставляет ключ VT1 прервать остаточный ток (ток удержания) сработавшего тринистора. Примерно через 0,5 с устройство вернется в исходное состояние и начнется новая зарядка конденсатора C1.



Чувствительность одновибратора к запускающим импульсам можно регулировать подбором резистора R9, надежность закрывания транзистора VT1 - подбором резистора R4. Поскольку питание автоматики, во избежание перегрузки транзисторов, ведется от батареи GB2 ("Корунд"), следует время от времени менять батареи местами для более равномерного использования их емкости.



Детали карманной вспышки располагают на печатной плате (рис. 3), размеры которой соответствуют габаритам конденсатора С1. Это позволяет рационально компоновать их рядом либо симметрично относительно рефлектора вспышки.



Карманная вспышка - схема

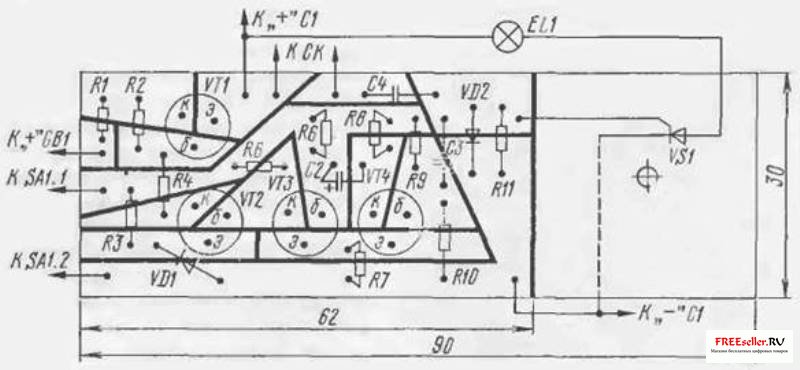

Рис.3. Печатная плата карманной вспышки.



Кроме указанных на схеме, в узле автоматики могут быть использованы транзисторы МП37Б, МП38. Конденсаторы - оксидный К50-6 (C1) и КЛС (остальные), резисторы - МЛТ либо МТ мощностью рассеивания не менее 0,125 Вт.



Внимание!!! Внимание, информация содержащаяся на данной странице, может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.

Ю.Прокопцев, г.Москва
