Схема Догчейзера - отпугивателя собак



Догчейзером (от английского слова, dogchaser - преследователь собак) называют портативное электронное устройство, способное отпугивать агрессивных собак. Такое устройство пригодится не только сельским почтальонам, для которых оно первоначально и предназначалось, но и любому прохожему, в особенности в темную ночную пору, не говоря уж о беззащитных женщинах и слабых детях.

Внимание!!! Информация содержащаяся на данной странице, добавлена из непроверенных источников, может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.

Действие догчейзера основано на излучении неслышимых человеком ультразвуковых посылок, но хорошо воспринимаемых собакой в виде своеобразного "беззвучного" лая. В целом догчейзер напоминает собой устройство "Антилай", но существенно проще его.

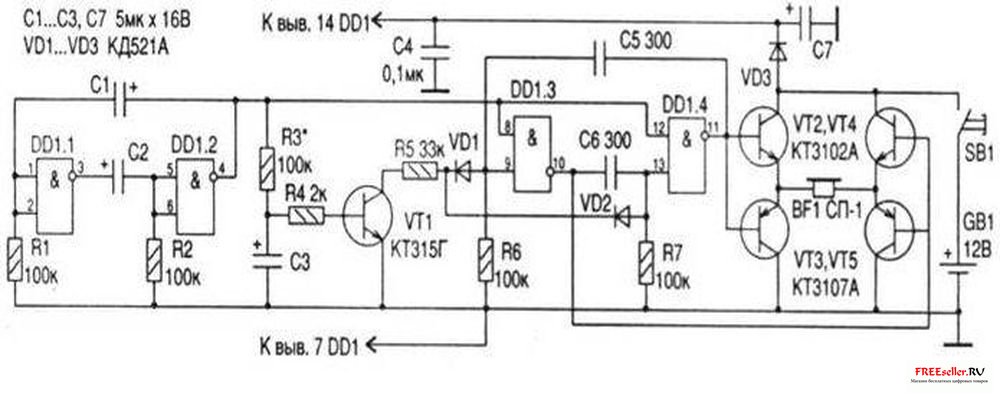

Так, простейший вариант догчейзера (рис.1) собран всего лишь на одной цифровой микросхеме. (DDI) и пяти транзисторах (VT1--VT5). На логических элементах DD1.1, DD 1.2, резисторах Rl, R2 и конденсаторах Cl, C2 выполнен ннфразвуковой генератор. Он представляет собой симметричный мультивибратор, формирующий прямоугольные импульсы частотой около 1,5 Гц.



Схема Догчейзера - отпугивателя собак



Рис.1. Простейший вариант догчейзера



Второй симметричный мультивибратор, построенный на элементах DD1.3, DD1.4, резисторах R6, R7 и конденсаторах С5, С6, представляет собой ультразвуковой генератор, частота прямоугольных импульсов которого 20 кГц и периодически (через каждые 0,66 с) повышается приблизительно в 4 раза. Сравнительно плавный периодический "увод" ультразвуковой частоты вверх выполняет узел, содержащий резисторы R3-R5, конденсатор СЗ, транзистор VT1 и диоды VD1. VD2.



Формируемые на выходных выводах 10 и 11 микросхемы DD1 ультразвуковые колебания прямоугольной формы имеют небольшую мощность. Поэтому они усиливаются по мощности двухтактным мостовым усилителем, собранным на транзисторах VT2-VT5. Эмиттерной нагрузкой этого усилителя является пьезокерамический излучатель BF1. Ультразвуковые колебания (промодулированные ннфрозвуковыми) возбуждаются в нем после нажатия на кнопку SB1, выполняющую функцию обычного выключателя питания. Цепь питания микросхемы DD1 защищена от случайной "переполюсовкн" батарея GB1 диодом VD3, а конденсаторы фильтра С4 и С7 обеспечивают пропускание по цепи питания соответственно высокочастотных и низкочастотных колебаний.



Если вместо пьезоизлучателя СП-1 применитить автомобильную пьезосирену АСТ-10, дальность действия догчейзера заметно увеличится. Батарею GB1 можно составить из шести-десяти гальванических элементов (316), аккумуляторов Д-0,25 или применить готовую 12-вольтовую батарею L1028 либо но худой конец 9-вольтовую "Крону" или "Корунд". Микросхему К5 61ЛА7 можно заменить на К176ЛА7, К1561ЛА7 или 564ЛА7. Диоды VD1-VD3 - любые кремниевые малогабаритные, транзистор VT1 - любой кремниевый маломощный с коэффициентом усиления тока базы не менее 30. Транзисторы VT2, VT4 и VT3, VT5 заменимы любыми соответственно из серий КТ3102 и КТ3107.




При изготовления догчейзера можно обойтись и вовсе без микросхем, правда, тогда число транзисторов возрастет до девяти. Так, на рис.2 показана схема второго варианта устройства, вернее, ее фрагмент (остальное - по рис.1), в которой инфразвуковой генератор собрал на транзисторах VT6, VT7, конденсаторах Cl, C2 и резисторах R1-R4, а ультразвуковой - но транзисторах VT8, VT9, конденсаторах С4, С5 и резисторах R7-R10. Цепь "увода" ультразвуковой частоты содержит резисторы R5, R6, конденсатор СЗ, транзистор VT1 и диоды VDI, VD2.



Схема Догчейзера - отпугивателя собак



Рис.2. Второй вариант догчейзера.



Чтобы при настройке догчейзера, которая, главным образом, заключается в подборе сопротивления резисторов Ю (рис.1) или R5 (рис.2), можно контролировать его работу на слух, на время параллельно конденсатором С4 и С5 подключают пайкой два конденсатора емкостью не менее 6800 пФ каждый.
