Мини трактор Кристалл 8011



На чертежах — общий вид трактора, эскизы рулевого управления и заднего ведущего моста, по которым можно изготовить действующую модель трактора «Кристалл» с дистанционным программным или радиоуправлением.

Модель трактора состоит из трех основных агрегатов - кабины 1 (см. рис. 1), рамы 9 и капота 8.
Они выполняются из листовой стали толщиной 0,3-1 мм и соединяются между собой кронштейнами.

Мини трактор Кристалл 8011

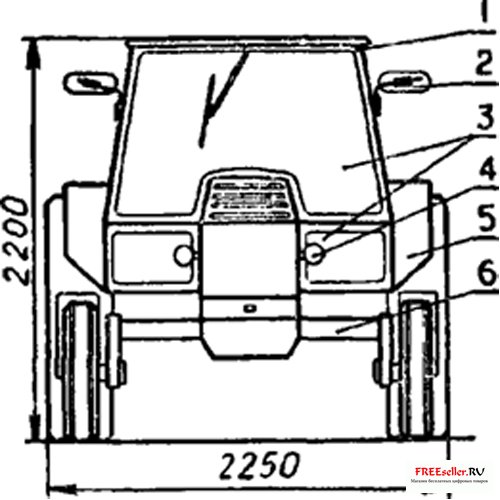

Рис. 1 Кабина мини трактора Кристалл 8011

Кабина, передний и задний мосты трактора, двигатель, рулевое управление устанавливаются на раму, воспринимающую все нагрузки, возникающие при работе модели.

Вал 29 вращается в А подшипниках скольжения (28, 24) и с помощью шпонки или винта соединен с шестерней главной передачи. В качестве главной передачи используется пара червяк - шестерня.

Размеры деталей крышек, вала и втулки выбираются в зависимости от размеров пары червяк - шестерня таким образом, чтобы после сборки конструкции не наблюдалось продольного люфта валов шестерни и червяка и было обеспечено свободное, без затираний вращение вала 29.

Последовательность сборки заднего моста:

а) запрессовываем в крышку 25 втулку 24;
б) запрессовываем в чулок 23 втулку 28;
в) на крышку 25 надеваем чулок 23;
г) проверяем плавность вращения вала;
д) устанавливаем вал 29;
е) припаиваем чулок к крышке;
ж) в той же последовательности повторяем сборку другой половины заднего моста;
з) соединяем две собранные части и после проверки плавности вращения припаиваем детали 21 и 25;
и) на предварительно пропиленные в крышке 25 пазы устанавливаем червяк с втулками 21 и, отрегулировав зацепление шестерни с червяком, припаиваем втулки к крышке.




Вал червяка соединяется с двигателем в зависимости от его мощности карданным валом или резиновой (хлор- виниловой) трубкой.

На чулки заднего моста припаиваются кронштейны крепления моста к раме трактора. Конструкция переднего моста не представляет затруднений, поэтому приводим только схему рулевого управления.

Рулевое управление состоит из двух рычагов 19, рулевых тяг 18, сошки 17, вала 16 и редуктора электродвигателя.

Рулевая трапеция строится по общепринятой схеме (линии, проведенные через точки 01-О3и 02-04, должны пересекаться на расстоянии 2/3 базы, считая от переднего моста, на продольной оси трактора).

Рулевые тяги можно выполнить регулируемыми. Рулевой редуктор состоит из пары винт-гайка. Последняя в конечных положениях подпружинена;

Конструкция не требует установки концевых выключателей.

Этот узел работает следующим образом: при включении двигателя резьбовой вал 16 перемещает сошку 17 в одну из сторон до окончания хода резьбы.

В этом положении сошка подпирается пружиной 15 и не имеет линейного перемещения вдоль оси вала, хотя последний продолжает вращаться. При изменений вращения двигателя пружина 15 перемещает сошку на резьбовой вал.

Резьбовой вал 16 установлен на двух подшипниках скольжения и через шестерню 12 соединен с редуктором и электродвигателем. Собирается узел на отдельной плате и устанавливается на раму трактора.

Красить трактор «Кристалп-8011» необходимо по частям, предварительно загрунтовав грунтом по металлу все детали.
После выведения неровностей нитрошпакпевкой необходимо наложить выявительный слой краски.
Если поверхность ровная, можно приступить к покраске.
Нитроэмали рекомендуется разводить растворителем № 647. В собранном виде трактор после покраски рекомендуем покрыть слоем химолака (разбавив его до нужного состояния ацетоном).
При покраске рекомендуется использовать сочетание цветов красный - бежевый, желтый - черный, голубой - белый. Те же цвета необходимо использовать и при оформлении кабины.


Мини трактор Кристалл 8011

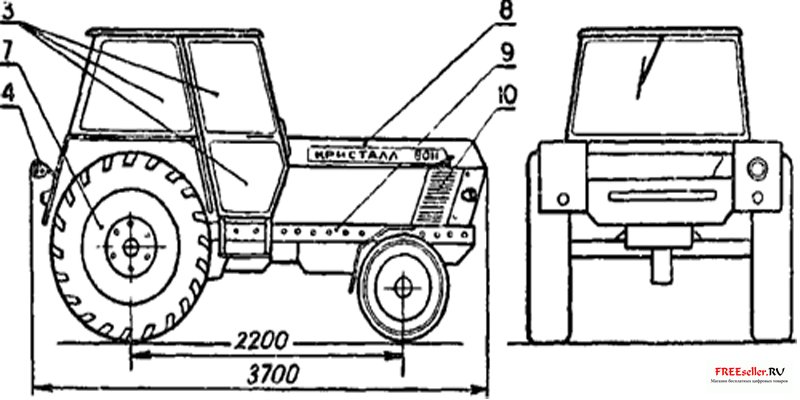

Рис. 2 Размеры кабины и капота трактора Кристалл

Мини трактор Кристалл 8011

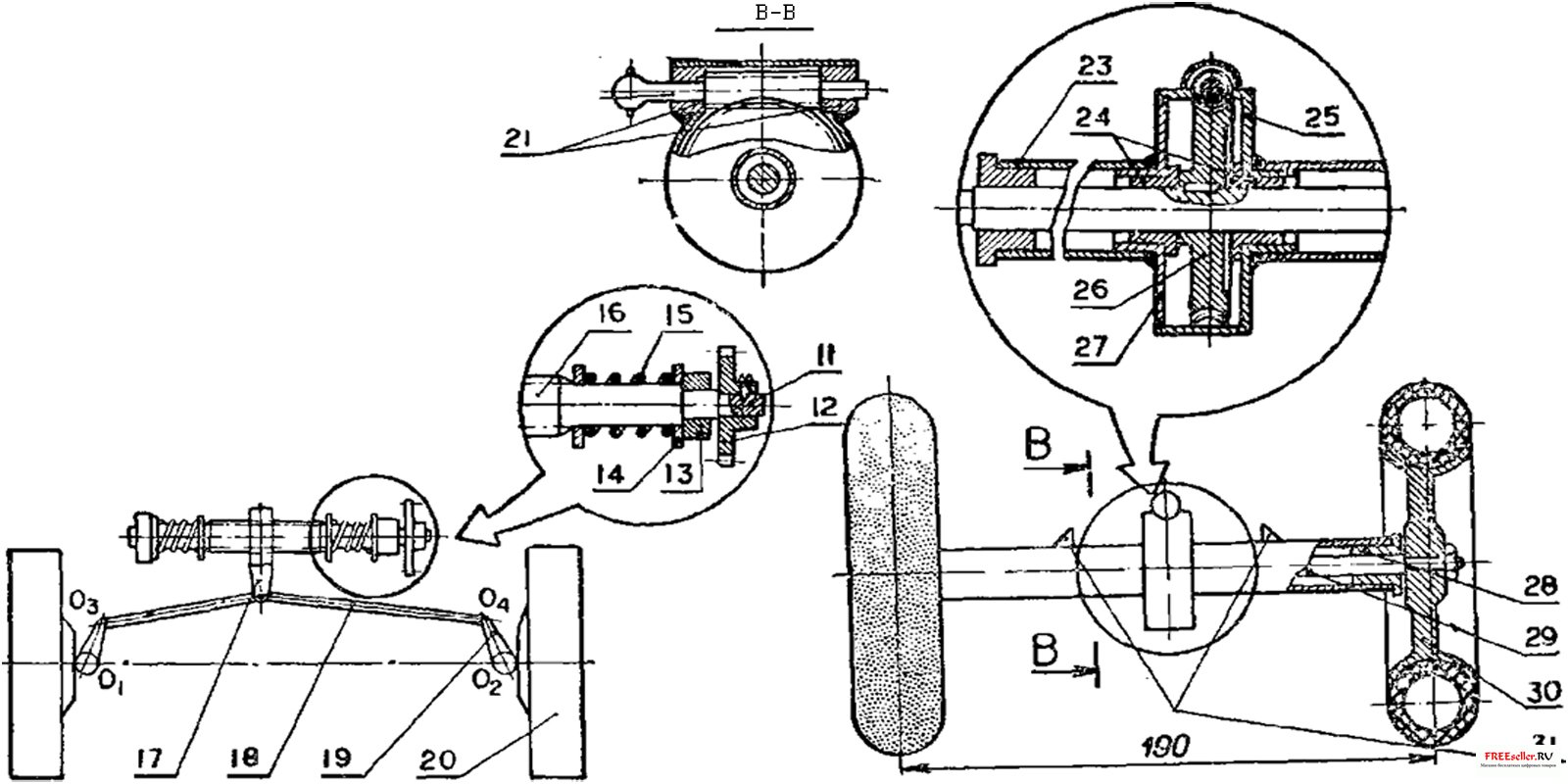

Рис. 3 Чертеже рулевого управления и передач.

Пояснения к рисункам 1, 2,3:

1 - кабина, 2 - зеркало заднего вида, 3 - стекла, 4 - фары, 5 - крыло, б - задний мост, 7 - заднее колесо, 8 - капот, 9 - рама, 10 - жалюзи, 11 - хвостовин, 12 - шестерня, 13 - упор, 14 - ограничитель пружины, 15 - пружина, 16 - резьбовой вал, 17 - сошка, 18 - рулевая тяга, 19 - рычаг, 20 - переднее колесо, 21 - втулка, 22 - главная передача, 23 - чулок, 24 - втулка, 25 - крышка, 26 - червячное колесо, 27 - корпус, 28 - втулка, 29 - вал, 30 - диски колеса, 31 - упоры.

В. Смиронов (МК 1972 02)
