Самодельная Мини сеялка СН 2


Сеялка состоит из двух независимых секций, каждая из которых имеет семенной бункер, механизм регулировки нормы высева семян, сошники с регулировкой глубины посева. Секции на раме укреплены подвижно, что обеспечивает возможность передвигать на нужное расстояние ширины междурядий от 15 до 70 см. Рабочие органы высевающего аппарата катушечного типа приводятся во вращение ходовым колесом. Для ориентировки сева установлен двусторонний маркер.

Рама сеялки (рис. 1) изготовлена из уголков 40 х 40 х 700 мм, семенной ящик - из досок. Его размеры 240x210x700 мм. Высевающий аппарат катушечного типа приспособлен и подогнан от старой зерновой сеялки, а сошники взяты от сеялки полозовидного типа. Их тяги изготовлены из трубы 0 20 мм. В качестве опорных колес используются звездочки зернового комбайна.

Полуоси передних колес и сами колеса - от трактора «Риони». Растяжка навески изготовлена в учебных мастерских из полосовой стали 6X30 длиной 800 мм.

Остальные детали - такие, как стойка крепления семенного ящика, стойка крепления вала высевающего аппарата, кронштейны катков, сошников, крепежные угольники, цепи, крепежные детали и другие, сделаны в школьных мастерских.

Самодельная Мини сеялка СН 2

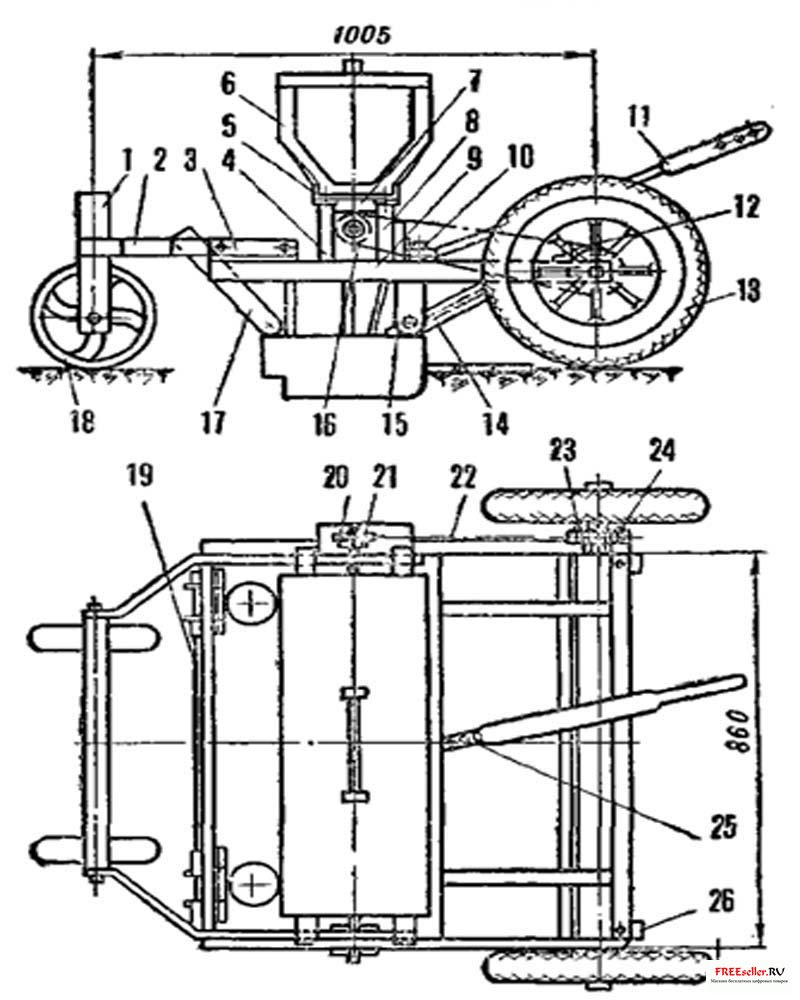

Рис. 1. Схема расположения узлов сеялки CH-2:

1 - П-образный кронштейн; 2 - кронштейн катков; 3 - соединительный уголок 40x40; 4 - стойка нрепления семенного ящика; 5 - уголок 40x40 ящика; 6 - семенной ящик; 7 - корпус высевающего аппарата; 8 - стойка крепления семенного ящика; 9 - боковая рама 40 x40x700; 10 - поперечина рамы 40x40; 11 - растяжка навески; 12 - передняя поперечина рамы 40x40; 13 - ходовое колесо; 14-тяга сошника, труба 0 20; 15 - кронштейн сошника 40 x 40; 16 - стойка крепления вала 80x100x16; 17 - задний кронштейн сошника; 18 - опорное колесо; 19 - задняя поперечина рамы; 20 - звездочка; 21 - вал высевающего аппарата; 22 - цепь привода; 23 - ведущая звездочка; 24 - болт крепления звездочки; 25 - цепь растяжки, 26 - полуоси передних колес.


Сеялка состоит из двух независимых секций, каждая из которых имеет семенной бункер, механизм регулировки нормы высева семян, сошники с регулировкой глубины посева. Секции на раме укреплены подвижно, что обеспечивает возможность передвигать на нужное расстояние ширины междурядий от 15 до 70 см. Рабочие органы высевающего аппарата катушечного типа приводятся во вращение ходовым колесом. Для ориентировки сева установлен двусторонний маркер.

Сеялка может навешиваться на трактор с гидравлической системой и работать в агрегате как с самодельными тракторами, так и с машинами промышленного производства типа ДТ-20, Т-25 и др.
