Самодельный микромотоцикл



Максимальная скорость микромотоцикла — до 50 км/ч, он хорошо «держит» дорогу и вполне устойчив. Габариты позволяют свободно размещать его в багажнике «Москвича». Вес же микромотоцикла настолько невелик, что его можно заносить на пятый этаж (без лифта) и размещать практически в любом месте квартиры.

Внимание!!! Информация содержащаяся на данной странице, на сегодняшний день может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.

Ну а теперь о конструкции машины. Конфигурацию рамы (рис. 2) предопределило использование двигателя Д-6. Трубы для нее диамтером 28 мм и 14 мм позаимствованы от старой велосипедной рамы. Задняя маятниковая подвеска сварена из труб диаметром 21 мм. Передняя вилка от мопеда «Рига». Пришлось только ее укоротить: подрезать перья и штоки на 130 мм, а на перья снизу приварить скобы (рис. 5). Переднее колесо взято от детского самоката без переделок, к нему приспособлен редуктор спидометра. Руль от мотоцикла «Ява». На нем располагаются сектор газа, рычаг сцепления, штатный рычаг барабанного тормоза заднего колеса, выключатели фары и звукового сигнала.



Самодельный микромотоцикл

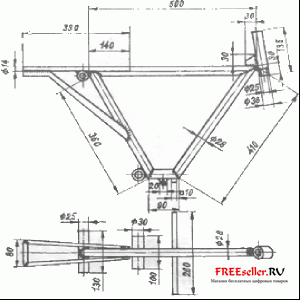

Рис.2. Рама микромотоцикла



Фара, бензобак, седло, сигнал, задние амортизаторы и глушитель - стандартные, от мопеда «Верховина». Грязевые щитки от того же мопеда - взят один задний и разрезан пополам. Патрубок, соединяющий двигатель с глушителем, самодельный, изогнут по месту. Подставка мотоцикла сварена из восьмимиллиметрового стального прутка и шарнирно закреплена на раме.



Самодельный микромотоцикл

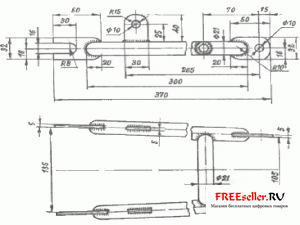

Рис.3. Маятник задней подвески микромотоцикла.



Самодельный микромотоцикл

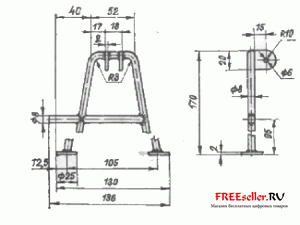

Рис. 4. подставки



Самодельный микромотоцикл

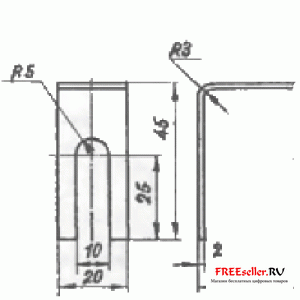

Рис. 5. Скоба



Один из самых сложных узлов микромотоцикла - заднее колесо. Его пришлось выточить из дюралюминия, поскольку на него ложится основная нагрузка. Ступица и обод выполнены заодно, внутри первой располагаются два подшипника. Ведомая звездочка (Z-28) приваривается к стальному фланцу. Тормозной барабан расположен справа.



Самодельный микромотоцикл



Рис.6 Ведомая звездочка микромотоцикла.



Самодельный микромотоцикл

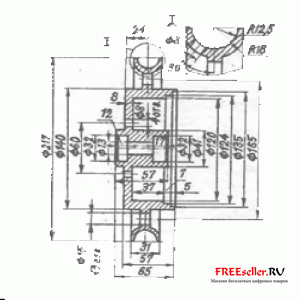

Рис.7. Заднее колесо микромотоцикла.



Покрышка на заднем колесе двойная, склеенная из двух самокатных клеем «88».

В. Бережной г. Харьков
