Самодельная дробилка для зерна
Не спешите выбрасывать старый пылесос: его мотор еще послужит вам в качестве привода зернодробилки — незаменимого помощника при подготовке корма для птицы и другой домашней живности. А также себе на кашу.

Не спешите выбрасывать старый пылесос: его мотор еще послужит вам в качестве привода зернодробилки - незаменимого помощника при подготовке корма для птицы и другой домашней живности. А также себе на кашу.

Принцип работы приспособления такой же, как и у электрокофемолки: вращающаяся с большой скоростью металлическая пластнйа-нож рассекает зерна до тех пор, пока их величина не станет меньше размера ячейки сита.

На основании - квадратном листе фанеры (10X300X300 мм) укрепляется сверху электродвигатель так, чтобы вал выходил вниз на 35-40 мм. На его резьбовом хвостовике с помошью втулки, шайб и гайки устанавливается рабочий элемент дробилки - стальная пластина толщиной 1-1,5 мм, размерами 15x210 мм. Осевое отверстие в ней дожио быть выполнено точно посредине ее длины, а передние кром ки по обе стороны от оси - заточены.

Рабочую камеру дробилки образует кольцеобразный корпус с внутренним 0 220 мм и высотой 40 мм. Его сворачивают из металлической полосы длиной 705 мм и шириной 60 мм. Оба ребра кольца отгибают по периметру наружу, образуя фланцы шириной 10 мм для крепления к основанию и присоединения сита.

Самодельная дробилка для зерна

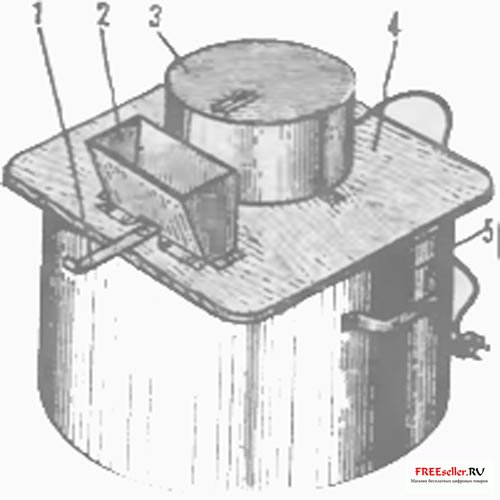

Рис. 1. Общий вид дробилки для зерна:

1 - рукоятка заслонки, 2 - бункер, 3 - кожух электродвигателя, 4 - основание, 5 - бак.


Самодельная дробилка для зерна

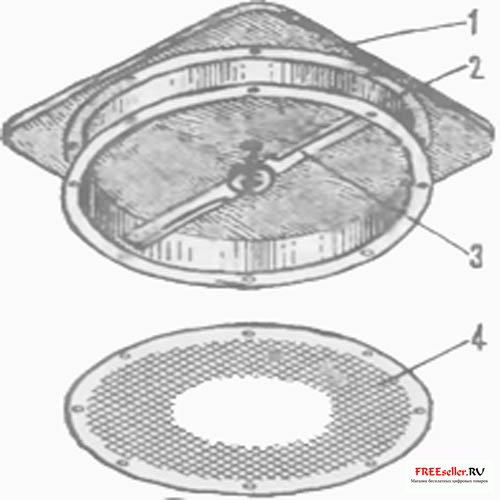

Рис. 2. Дробильная камера (вид снизу):

1 - основание, 2 - коряус рабочей камеры, 3 - нож-пластина, 4 - сетка.


Самодельная дробилка для зерна

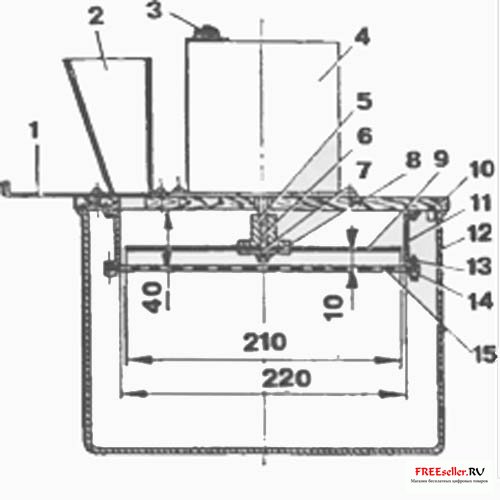

Рис.3. Конструкция дробилки для зерна:

1 - заслонка, 2 - бункер, 3 - выключатель электропривода, 4 - кожух электродвигателя, 5 - втулка, в - вал электродвигателя. 7 - шайба, 8 - гайка с пружинной шайбой, 9 - иож-пластииа, 10 - основание, II - корпус рабочей камеры, 12 - бак, 13 - элементы резьбового креплении сетки, 14 - дугообразные прокладки, 15 - сетка.


Выбирая для сита сетки или перфорированные диски с различным размером ячеек или отверстий, можно получать требующуюся степень помола.

Зерно подается из бункера, закрепленного на основании, через небольшое отверстие, регулируемое пластинчатой заслонкой.

В качестве емкости для сбора дробленого зерна можно использовать любую кастрюлю или бак подходящего размера с внутренним диаметром 260-300 мм. Для фиксации дробилки достаточно с нижней стороны основания установить три деревянных штифта, размещенных через 120°.


А. РЕЗНИК, г. Пологи, Запорожская обл
