Ограничитель глубины сверления для дрели


Часто бывают случаи, когда необходимо просверлить отверстие на строго заданную глубину. Сделать это вам поможет несложное приспособление, состоящее из трех деталей. Основная из них - хомут-державка - устанавливается на корпусе дрели.

В два ее отверстия вставляется направляющая-упор, которая сгибается, как показано на рисунке, из металлического прутка диаметром 6 мм. Во время работы упор постепенно вдвигается в державку до соприкосновения ее с фиксатором (рис. 1), закрепленным на расстоянии, равном необходимой глубине сверления.

Ограничитель глубины сверления для дрели


Рис. 1. Ограничитель глубины сверления:
1 - направляющая-упор, 2 - фиксатор, 3 - хомут-держатель.


Это же приспособление помогает выдержать необходимый угол сверления (рис. 2). В зависимости от требуемого угла, под которым делается отверстие, направляющие-упоры могут быть сменные.




Ограничитель глубины сверления для дрели

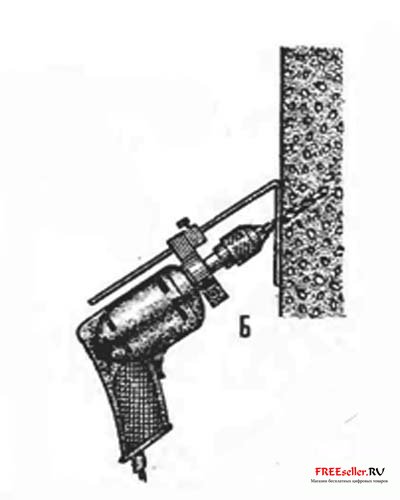

Рис. 2. Ограничитель в работе:
А - сверление горизонтальное на глубнну L, Б - сверление под углом.


Другое приспособление - указатель угла сверления. На его деревянном фигурном корпусе помещена стрелка-отвес, сбоку нанесена шкала наклона (рис. 3).

Ограничитель глубины сверления для дрели


Рис. 3. Указатель приближенного угла сверления:
1 - стрелка, 2 - шкала, 3 -корпус, 4 - паз под ремень.


В нижней части - основании прорезан паз для ремня, с помощью которого указатель закрепляется на дрели. При ее наклоне в ту или иную сторону стрелка отклоняется, указывая угол входа сверла (рис. 4).

Ограничитель глубины сверления для дрели

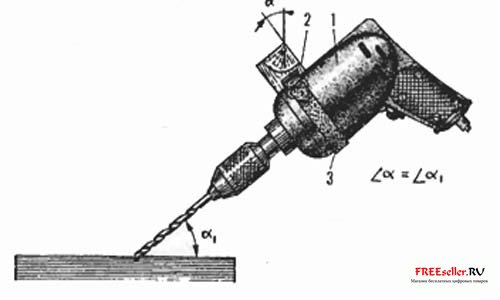

Рис. 4. Установка указателя:
1 - дрель, 2 - приспособление, 3 - ремень.
