Кругорез для вырезания отверстий в дереве


Чтобы прорезать большое круглое отверстие в доске или фанере, большей частью поступают так: сверлят дырку обыкновенным сверлом, а затем разрабатывают ее напильником. И редко удается таким путем получить отверстие правильной формы. Конечно, можно воспользоваться коронками по дереву, но когда их нет под рукой, можно изготовить самодельный кругорез.

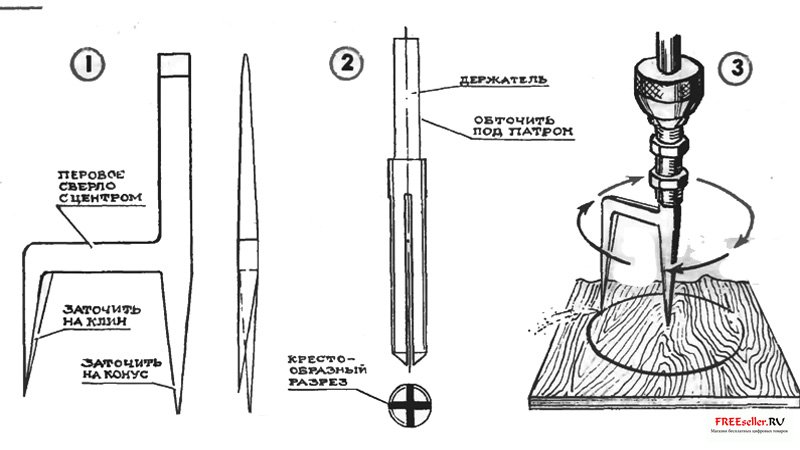

Он состоит из цангового держателя и набора сменных «перовых» сверл нужных размеров. «Перо» центровое делается из инструментальной стали, например, из рубаночной железки. Режущая часть его затачивается на клин (в форме стамески). Конец центра «пера» должен быть на 3 - 5 мм длиннее этой «стамески».


Держатель делается из болта (или шпильки) диаметром 10 -12 мм в зависимости от возможности патрона ваших коловорота, дрели, станка. Головка болта отрезается, сам он со стороны резьбы пропиливается вдоль крестообразно, так, чтобы получилось подобие цанги. Хвостовик «пера» делается клиновидным, ширина его не должна превышать диаметр резьбы болта.


Держат сверло две гайки: одна - направляющая, другая - зажимная. Вторую желательно взять чуть меньшего диаметра - с учетом того, что ваша цанга имеет прорези, позволяющие, сжимая, слегка изменить диаметр болта

  Кругорез для вырезания отверстий в дереве p



Если вам достаточно кругореза с постоянным радиусом, то «перо» можно приварить к держателю.

Такими приспособлениями нам удавалось быстро и, главное, точно прорезать круглые отверстия в досках до 50 мм толщиной.

В.И. Рощупкин
