Машинка для реставрации крышек для консервирования


Предлагаем вашему вниманию конструкцию машинки позволяющее реставрировать бывшие в употреблении крышки для консервирования стеклянных банок.

Есть в этом приспособлении особенности, которые дают дополнительные возможности.

Прежде всего универсальность: благодаря вместительному кольцу-держателю можно править самые разные по размеру крышки. Вынесенное на поворотный рычаг, выправляющее колесо вжимается внутрь держателя, обеспечивая при его вращении обкатку и выравнивание погнутой или деформированной консервным ножом поверхности.

Конструкция устройства предельно проста. Тем, кто пожелает изготовить подобное, хочу дать несколько пояснений и рекомендаций.

Опорные стойки рычага и втулки держателя несколько разнесены; резьба на ножке опорной стойки, к которой крепится рычаг с выправляющим колесом, совсем не мешает работе рычага в горизонтальной плоскости, то есть резьба обеспечивает легкость ввода н вывода колеса из держателя с крышкой. Три отверстия посреди рычага позволят, если их насверлить, переставлять выправляющее колесо. Рукоятка взята от старой мясорубки; ее посадочное гнездо подогнано под хвостовик оси. Станина - стационарная, к столу она крепится двумя болтами М8.




Машинка для реставрации крышек для консервирования

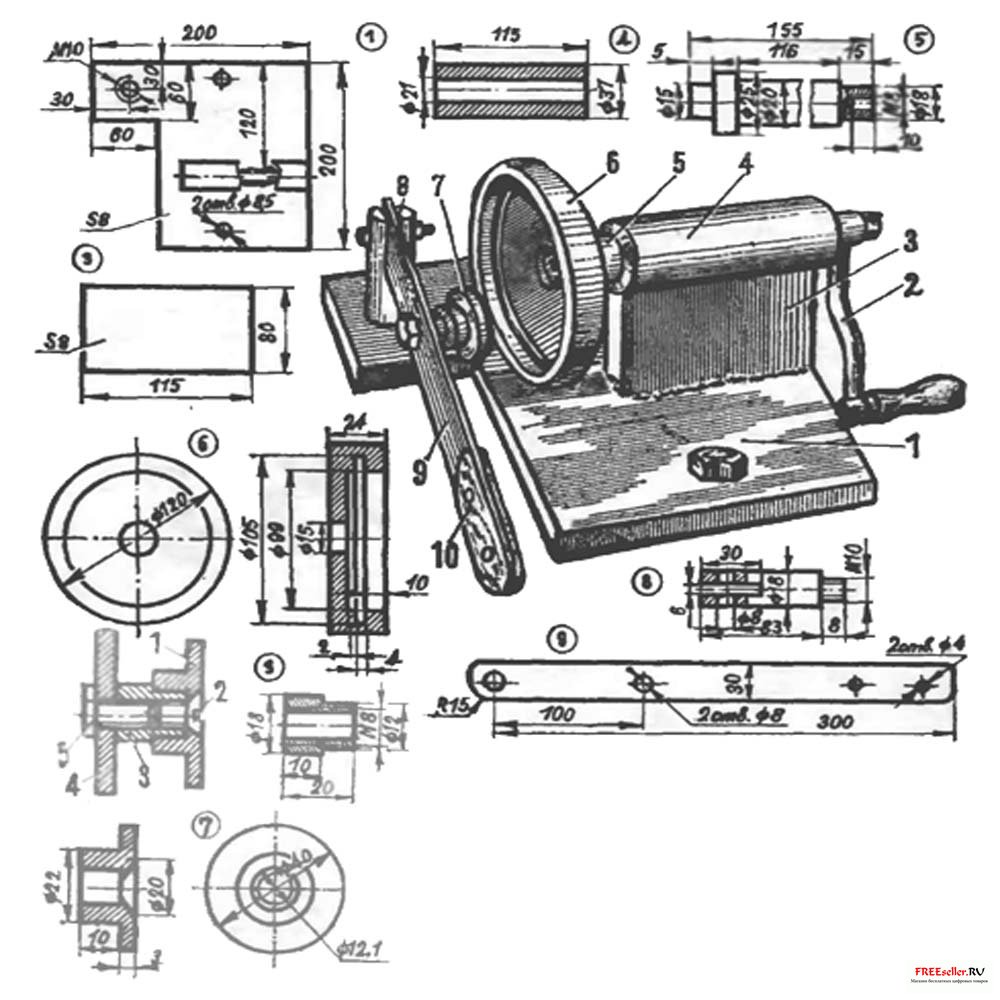

Рис.1. Машинка выпрямитель крышек для консервирования:

1 - станина, 2 - рукоятка, 3 - стойка держателя, 4 - втулка держателя, 5 - ось держателя, 6 - держатель, 7 - узел выправляющего колеса, 8 - стойка рычага, 9 - рычаг, 10 - накладная ручка рычага.

Узел выправляющего колеса (серым цветом): 1 - колесо, 2 - винт, 3 - втулка, 4 - рычаг, 5 - болт.


Инструкция по использованию машинки


Вставьте крышку в держатель и прижмите к нему (к его ободку или плоскости) выправляющее колесо. Два-три оборота рукоятки - и крышка опять как новая!

Г. Володин
