Наушники своими руками


Наушники своими руками. В конструкции данных самодельных наушников использованы динамические головки 0,25ГД без всяких переделок. Амбушюры и подушки сделаны из резиновой губки (ее можно купить в аптеке). Для головок с диаметром диффузора около 55 мм подходят губки размером примерно 155 х 90 х 35 мм.

Сначала берут кусок прессшпана или твердого картона размером 130X130 мм. В нем вырезают отверстие и вклеивают в него головку (рис. 1).

Наушники своими руками

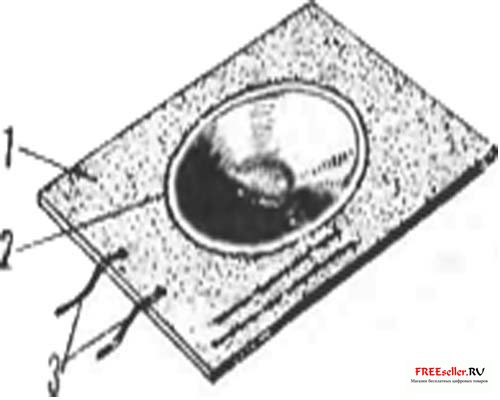

Рис.1. Панель с динамической головкой:
1 - картон, 2 - головка, 3 - выводы


Затем в губке-амбушюре вырезают (или выщипывают) углубление для корпуса динамики (рис. 3), а в губке-подушке (рис. 2) делают отверстие овальной формы. Его внутреннюю кромку обрезают со стороны, прилегающей к уху.

Наушники своими руками

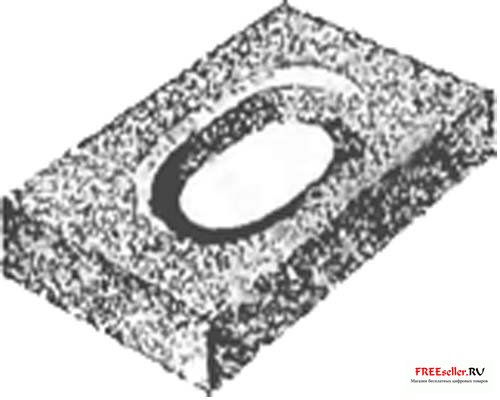

Рис.2. Губка подушка.

Наушники своими руками

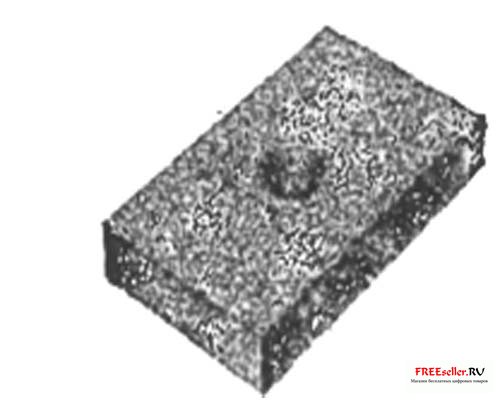

Рис. 3. Губка-амбушюр с углублением головки под корпус.

Припаивают подводящие провода и, если надо, дополнительный резистор, сопротивление которого подбирается экспериментально в зависимости от мощности усилителя. В картонной панели пробивают несколько отверстий и через них пропускают провода.
Поверхности губок и панели покрывают клеем и дают ему высохнуть. После этого еще раз наносят клей и все три детали соединяют между собой, предварительно пропустив наружу провода. Готовый наушник надо на несколько часов поместить под пресс, пока не высохнет клей. Чтобы не было коротких замыканий, которые могут повредить УНЧ, провода проведите через губку, воспользовавшись заколкой-невидимкой.

Аналогично изготовляют и второй телефон.

Оголовьем служит отрезок резиновой ленты шириной около 5 см (ее тоже продают в аптеке).
На внешнюю сторону амбушюра приклеивают декоративную накладку, под которой проляжет лента-оголовье (рис. 4).

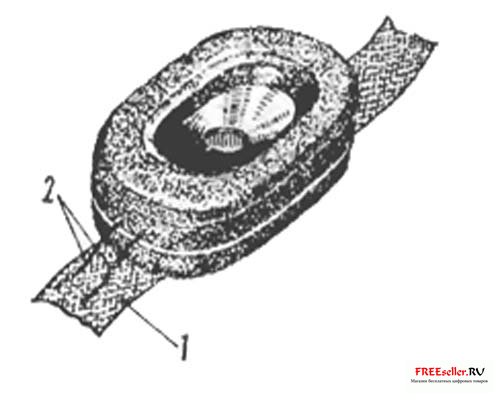

Рис. 4. Наушники своими руками:

1- резиновая лента, 2 - выводы.


Наушники своими руками


Теперь остается припаять к выводам головок трехжильный соединительный провод с разъемом, и стереотелефоны готовы к работе.
Соединить телефоны можно с помощью стальной ленты или использовать готовый корпус от старых пришедших в негодность наушников.

Наушники своими руками

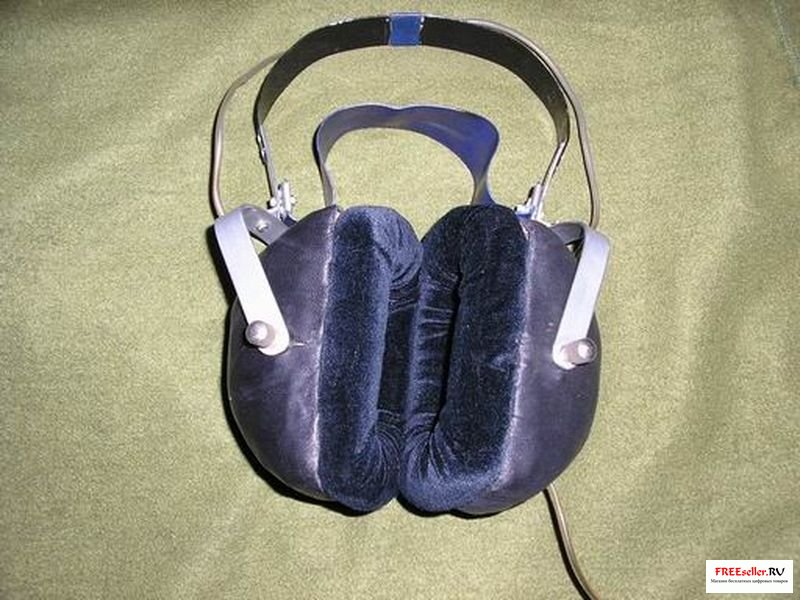

Рис.5. Внешний вид готовых наушников изготовленных своими руками (телефоны оббиты бархатом).

А. Власенко
