Установка электропривода замка багажника на ваз классику

  • Опубликовано: 31 октября 2010

Установка электропривода замка багажника на ваз классику. ВАз 2101/02/03/04/05/06.


Установка электропривода замка багажника на ваз классику ВАз 2101/02/03/04/05/06.

Многие видели, как открываются багажники на иномарках. Они открываются с помощью кнопки в салоне. А также с кнопки на брелке от сигнализации.

В данной статье мы своими руками автоматизируем этот процесс. Нам понадобятся: провод (в изоляции одножильный) 10 метров, клеммы (мама и папа), кнопка (продается в автомагазине), 4 контактное рыле, изолента (желательно силиконовая), мотор двери 2-х проводной. Это основное.

Для того чтобы это все работало, нужна энергия, в машине это плюс и минус от аккумуляторной батареи. Минус идет на корпус авто, поэтому минус он же масса не проблема. А вот плюс постоянный найти в багажнике уже сложно. Для этого нам и нужен провод. Плюс мы возьмем с провода идущего на прикуриватель. Для этого снимаем панель с часами и прикуривателем. Для удобства можно снять все контакты, а можно и не снимая контактов все сделать. Длинны проводки хватает. Находим плюсовой провод идущий к прикуривателю и подключим его к реле согласно схемы.



Установка электропривода замка багажника на ваз классику. Схема для подключения. ВАз 2101/02/03/04/05/06.


Более подробно по подключению электрической части электропривода замка багажника читайте в статье: Установка электропривода багажника на ваз 2114



Чтобы реле не мешалось, спрячем его. Для этого вынем пепельницу и выкрутив два шурупа, снимем пластиковое крепление от пепельницы. Там в приборной панели есть отверстие. Вот через него болтом и гайкой крепим реле. От реле ведем плюсовой провод на электропривод замка багажника. Для этого снимаем полку под бардачком, задние сидения и пластик, который держит покрытие пола в машине по правой стороне. Провод прокладываем под бардачком и по штатной проводке ведем его в багажник. Собираем все в машине обратно.



Кнопку багажника размещаем, где нам будет удобно. Главным условием для выбора места должно быть, удобство в доступе к кнопке и безопасность. Чтобы не нажать кнопку случайно я выбрал место, где располагались два сигнализирующих огня о том, что ремни безопасности не пристегнуты. Так как они в данной комплектации не подключены. То убрал эти лампочки, установил заглушку от стандартной кнопки в классике, а в заглушке уже установил саму кнопку багажника.




Теперь вернемся к багажнику. Там плюсовой провод ведем по штатной проводке. По технологическим отверстиям в крышке багажника. Для этого понадобится кусок проволоки. Массу берем там же, где она берется на освещение регистрационного знака машины.

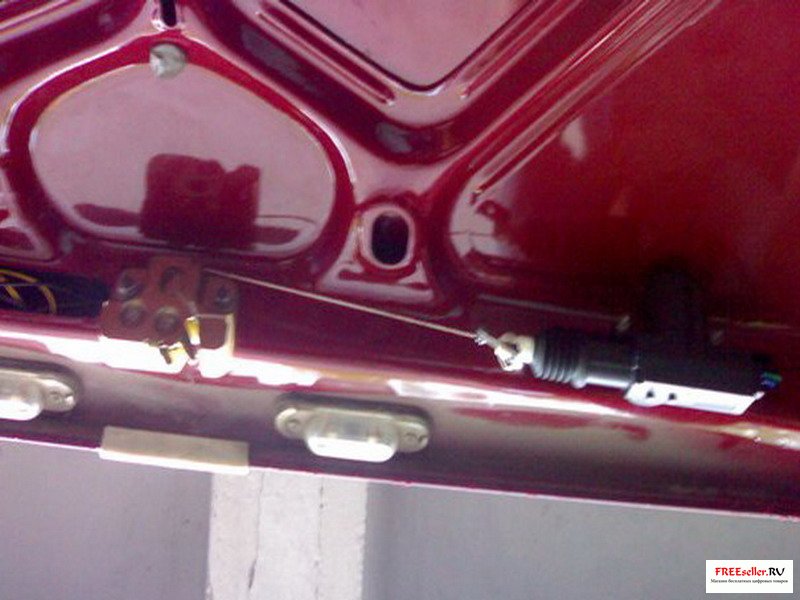

Ставим Электропривод багажника. Чтобы не вносить никаких изменений в конструкцию замка, то установим его так, чтобы электропривод тянул механизм замка. Тут есть два варианта крепления электропривода багажника: 1) крепим его на саморезы и 2) с помощью технологического отверстия в крышке багажника. Рассмотрим второй вариант. Для этого воспользуемся двумя пластинками с отверстием по середине и двумя болтами. Все соответствующей длинны и диаметра в каждом конкретном случае. Пластинки вводим в технологическое отверстие и одеваем на болты электропривод багажника. Крепим электропривод багажника так, чтобы он не мешал закрытию крышкибагажника. Данный способ крепления позволяет регулировать расстояние крепления электропривода багажника от механизма багажника.



Установка электропривода замка багажника на ваз классику. ВАз 2101/02/03/04/05/06.



Теперь рассмотрим механизм замка багажника. Нам необходимо двигать язычок, который виден через отверстие в механизме. Именно он открывает щеколду крышкибагажника. Сам язычок приводится в движение при помощи ключа. Чтобы повторить такое же движение проденем леску так, чтобы она при втягивании электропривода багажника приводила в движение язычок. Регулируем длину и натяг.



Подсоединяем плюсовой провод и провод массы к электроприводу багажника. И нажимаем кнопку багажника в салоне. Если багажник открылся, значит все сделано правильно если нет, то проверьте, правильно ли подсоединили плюс и массу на электропривод багажника.



Крышкабагажника теперь открывается и ключом и кнопкой.



Если у вас сигнализация с возможностью открывать багажника с кнопки на брелке от сигнализации, то дело за малым. Берем инструкцию от сигнализации и ищем, какой контакт и провод должен подавать массу на наше оборудование, в каком режиме оно стоит по умолчанию. Затем ищем блок сигнализации и соединяем нужный нам контакт с кнопкой багажника.



В итоге крышкабагажника открывается: ключом, с кнопки в салоне и кнопкой на брелке сигнализации.
