Сварочный трансформатор для сварки скруток проводов

  • Опубликовано: 31 октября 2010

Сварочный трансформатор для сварки проводов


Как я приспособил обычный сварочный трансформатор для сварки скруток электрических проводов.


Важнейшее качество, которого добиваются при соединении проводников электропроводки – это постоянство свойств соединения в течение достаточного долгого периода времени (десятки лет)


Добиться самого надежного и быстрого соединения проводов можно с помощью сварки, специальным сварочным трансформатором.


Об этом мы уже писали в статье: Сварочный аппарат для сварки проводов.


В этой статье речь пойдет больше о практическом применении сварочного аппарата.


Материалы и инструменты

Для изготовления сварочного аппарата для сварки проводов нам потребуется:


Трансформатор переменного тока мощностью примерно 600 вт и напряжением холостого хода на выходной обмотке 9-36 вольт, (можно использовать и обычный сварочный трансформатор постоянного тока, при этом ток сварки не должен превышать 80 А)

  Сварочный трансформатор для сварки проводов своими руками.


  • угольный или графитовый электрод (можно использовать угольный стержень от батареек)

  • теплоотводящий зажим.


Сварочный трансформатор для сварки проводов своими руками.


Процесс сварки проводов

Сварка медных проводников производиться угольным или гарфитовым электродом (можно использовать угольный стержень от старой батарейки) с обязательным использованием медного теплоотводящего зажима, при этом, чем больше площадь медного зажима, тем лучше.

Можно использовать держатель электродов для сварки с большими опорными губками из меди.


Технология сварки проводов с помощью описанного трансформатора:

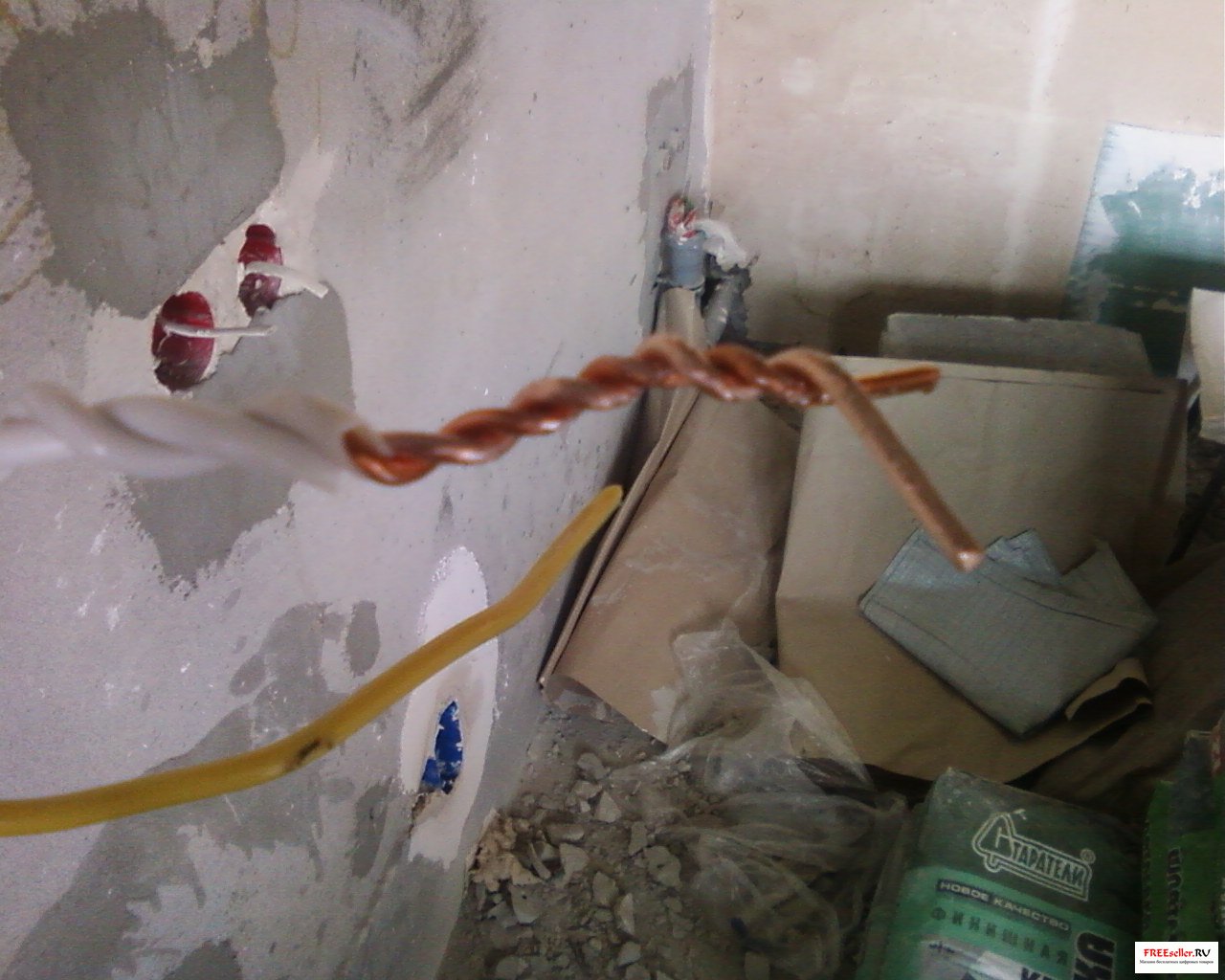

1) Зачистить провода на 30-50 мм.

  Сварка скруток медных проводов трансформатором

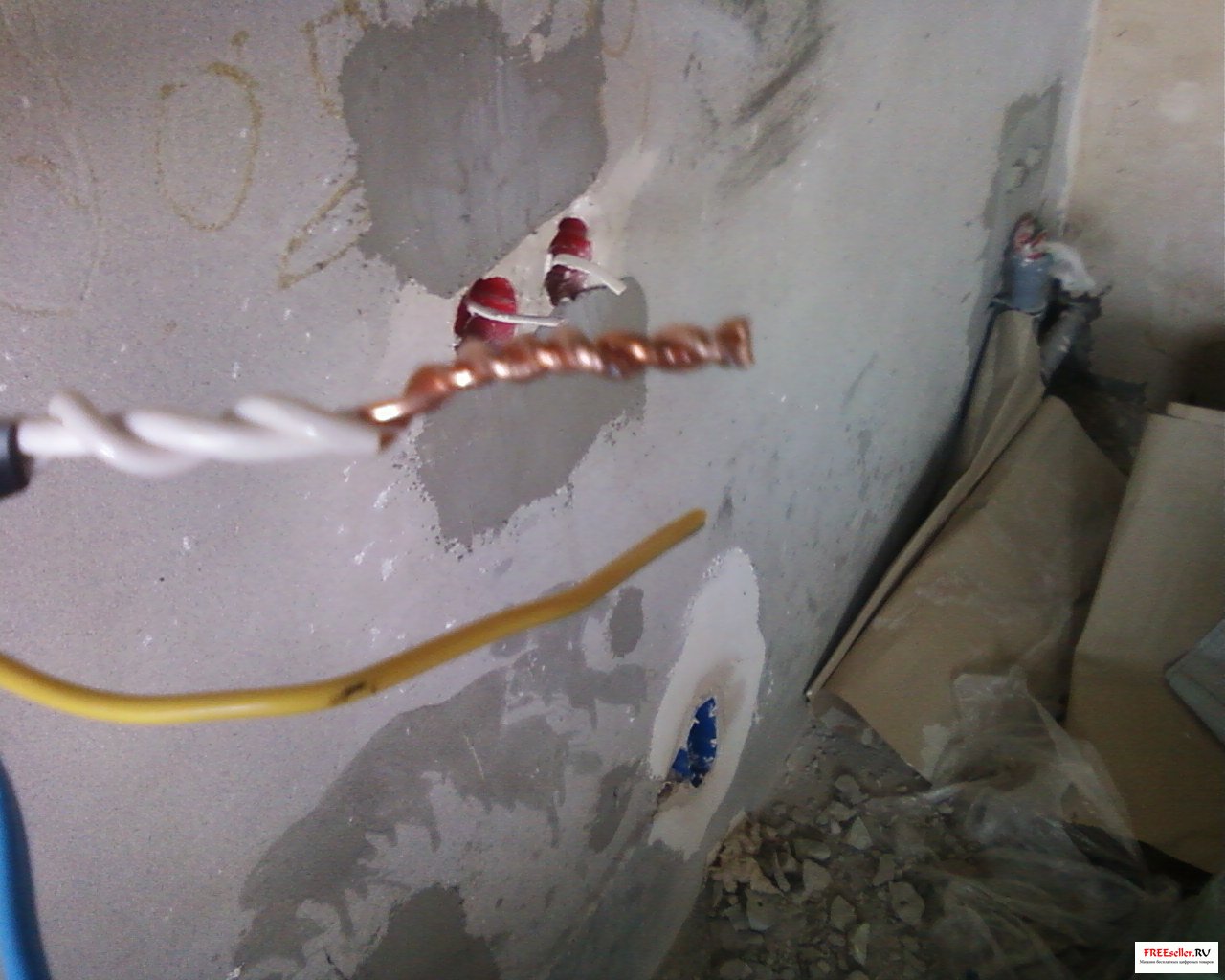

2) Складываем и скручиваем провода в одну сторону.

  Сварка скруток медных проводов трансформатором

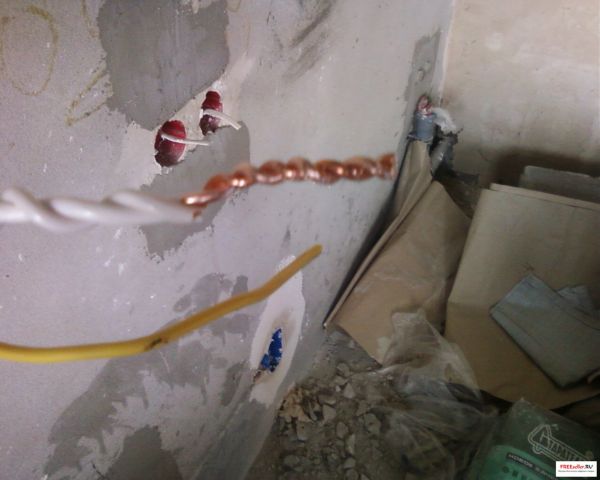

3) Скрученные проводки откусываем каблерезом до нужной длинны.



Сварка скруток медных проводов трансформатором

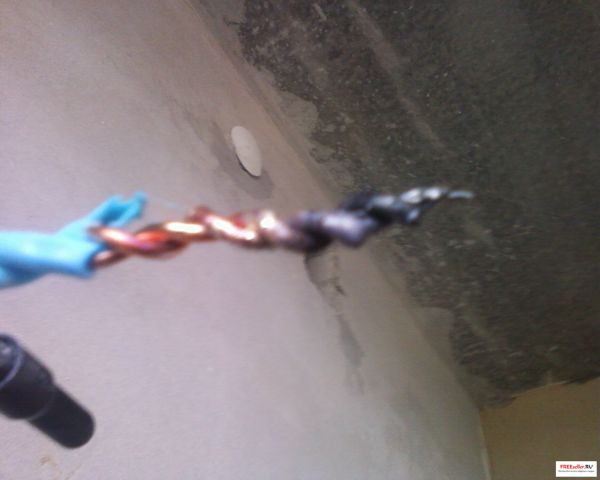

4) На середину скрутки крепим теплоотводящий зажим.


К концу скрутки подводим угольный электрод от сварочного трансформатора.
- действуя угольным электродом, подключенным к другому выводу трансформатора, расплавляем концы скрученных проводов, образуя при этом аккуратный шарик из расплавленной меди.<



Сварка скруток медных проводов трансформатором


Процесс сварки нужно вести максимально быстро, чтобы ограничить количество теплоты, передаваемое свариваемым проводникам. При этом необходимо пользоваться маской сварщика или специальными очками. После остывания места сварки теплоотводящий зажим снимают и изолируют оголенные концы термоусадочными трубками.


Полученное соединение получается максимально надежным, прочным и дешевым, но сам способ достаточно тяжелый и требует опыта.



Александр Борисов, г. Самара

Похожие самоделки

Комментариев 5
  1. а что используется в качестве теплоотводящего зажима
    0
  2. Юрxbr,

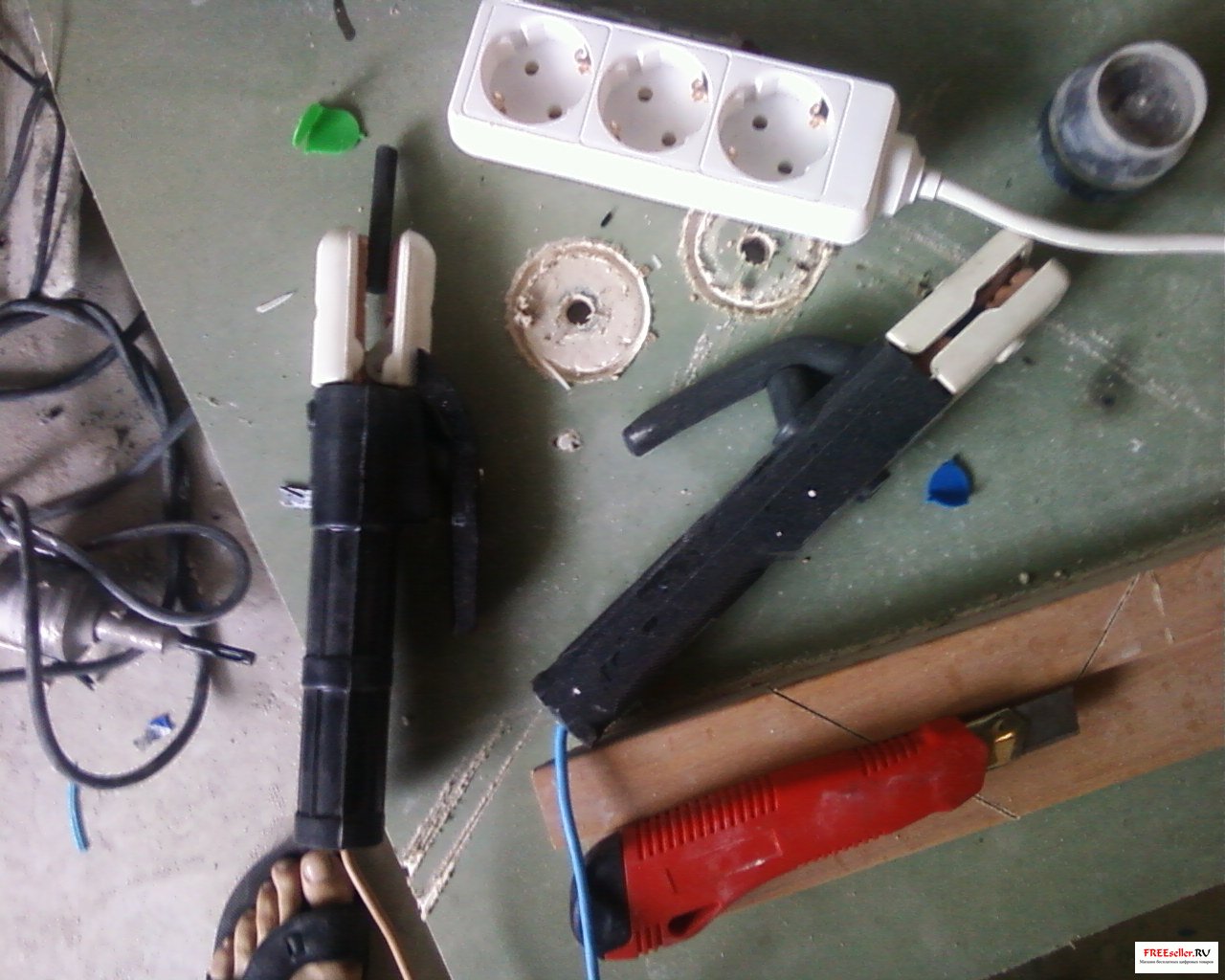

    На фото 2 показаны 2 держателя для электродов.

    Используется для угольного электрода, второй для отвода тепла.

    К сожалению нормальных теплоотводящих зажимов я не нашел тогда, когда собирал данный сварочный аппарат.

    Поэтому решил этот вопрос именно держателем с максимально большим количеством меди.
    0
  3. Саэ 250м - купил и хлопот нет) советую всем !
    0
  4. Цитата: иван
    Саэ 250м - купил и хлопот нет) советую всем !


    Подробнее об аппарате можно, и фотку в студию.
    +3
  5. Да ладно блин, а эти провода  точно скручивал электрик? Ибо они скручены против шерсти.
    А на счет транса, да, пользовался в проф.монтаже - работает. Но! Uвых. = 35-45В. Сам транс от 1КВА. Если меньше - перегреваются. Опорный зажим - не нужные плоскогубцы, так гораздо удобнее. Электрод - да не важно как крепить, лишь бы был контакт хороший и было удобно. Можно и вовсе на стержень большой батарейки намотать многожильный провод, обмотав его по верх изолентой. Но по феншую конечно надо использовать графитовую щетку от эл. двигателя.

    +1
