Схема подключения проходного выключателя



Схемы подключения и принцип работы проходных выключателей.

Использования проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных мест их установки. Это в некоторых случаях не просто удобно, а и очень необходимо. К примеру, имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, Вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора.


Или же возьмем к примеру ночник находящийся на лестнице между 1-м и 2-м этажом в частном доме и коттедже. Придя домой поздно ночью можно включить свет на 1 м этаже и выключить его уже на 2-м этаже.


Схема подключения проходного выключателя для управления 1-ой группой светильника из 2-х мест.


Для этого потребуется:


2 переключателя (их обычно называют проходными). У каждого одноклавишного переключателя имеется по 3 контакта и по два положения самого переключения (см. принцип работы схемы).


Причём, режим переключения должен быть «перекидного характера», то есть - один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.



Схемы подключения проходных выключателей для управления 1 группой светильника из 2-х мест

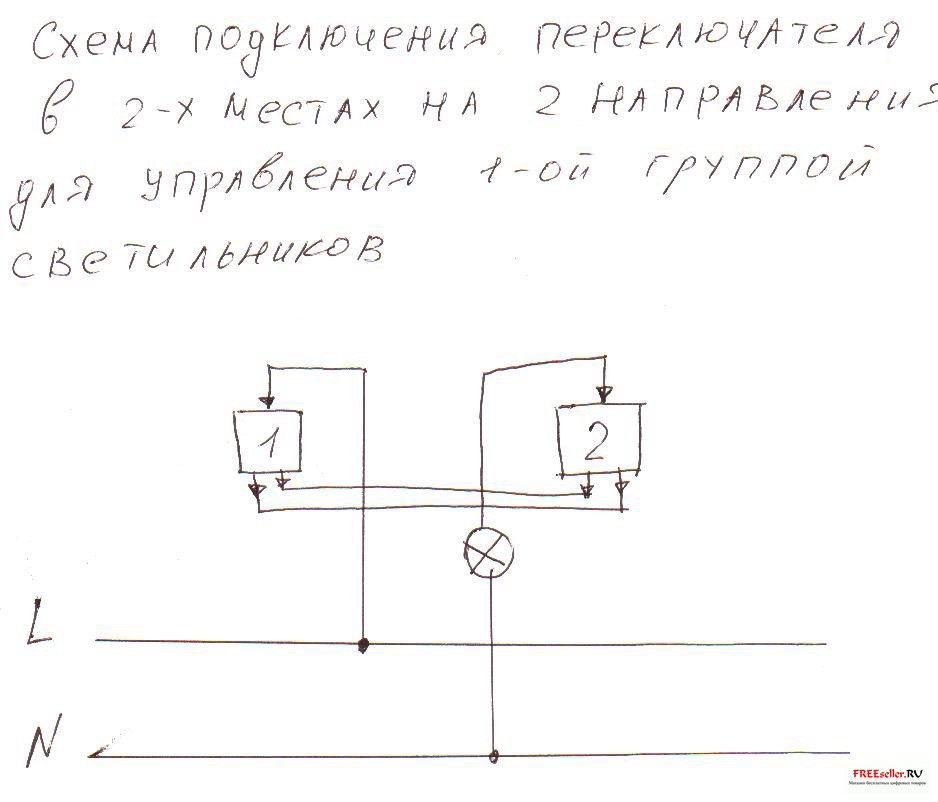

Рис.1. Схема подключения проходного переключателя в 2-х местах на 2 направления для управления 1-ой группой светильников.


Для того, чтобы Вам проще было разобраться с данной схемой обратите внимание на рисунок принцип работы схемы:



Схемы подключения проходных выключателей для управления 1 группой светильника из 2-х мест

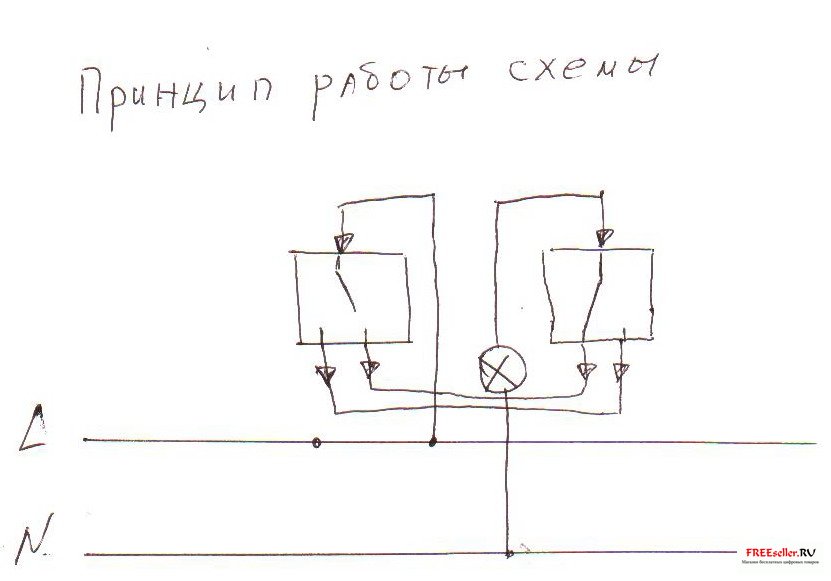

Рис.2 Принцип работы схемы проходного переключателя.


Работа данной схемы очень проста и заключается просто в переключении в механизмах самих переключателей.


Для монтажа можно использовать 3-х жильный провод. Подключение осуществляется следующим образом.


  • К переключателю № 1 подводиться фазный проводник L, а к переключателю № 2 вывод к светильнику.
  • Второй вывод светильника подключается к нулевому проводнику N.
  • Оба переключателя соединяются между собой перемычкой из 2-х кабелей, обязательно обращайте внимание на расположение проводов,указанных на схеме.

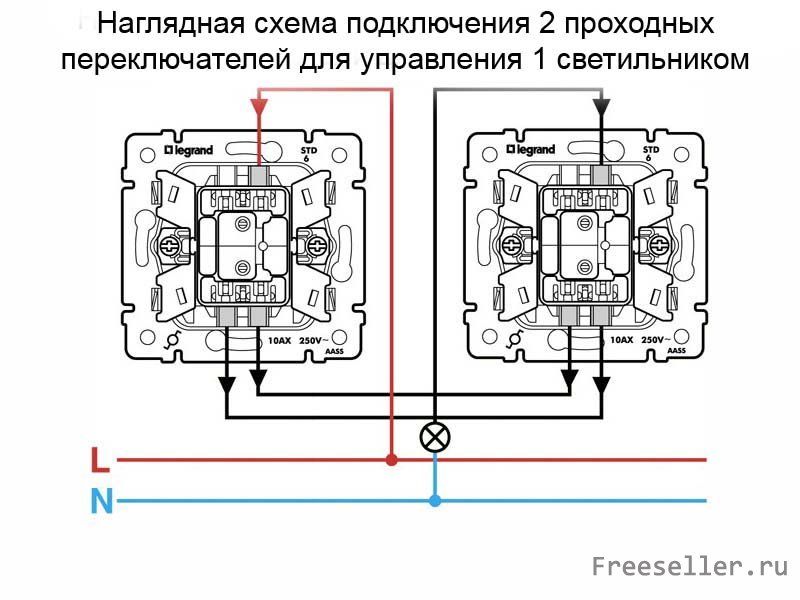

Если, написания от руки вам не понятно, воспользуйтесь наглядной схемой подключения переключателей от компании LeGrand

Схема подключения 3 переключателей для управления 1 группой светильников

 Схема подключения 3 переключателей для управления 1 группой светильников.



Здесь потребуется 2 проходных переключателя и один промежуточный.



Наглядная схема от компании Legrand ниже:



Схема подключения 3 переключателей для управления 1 группой светильников

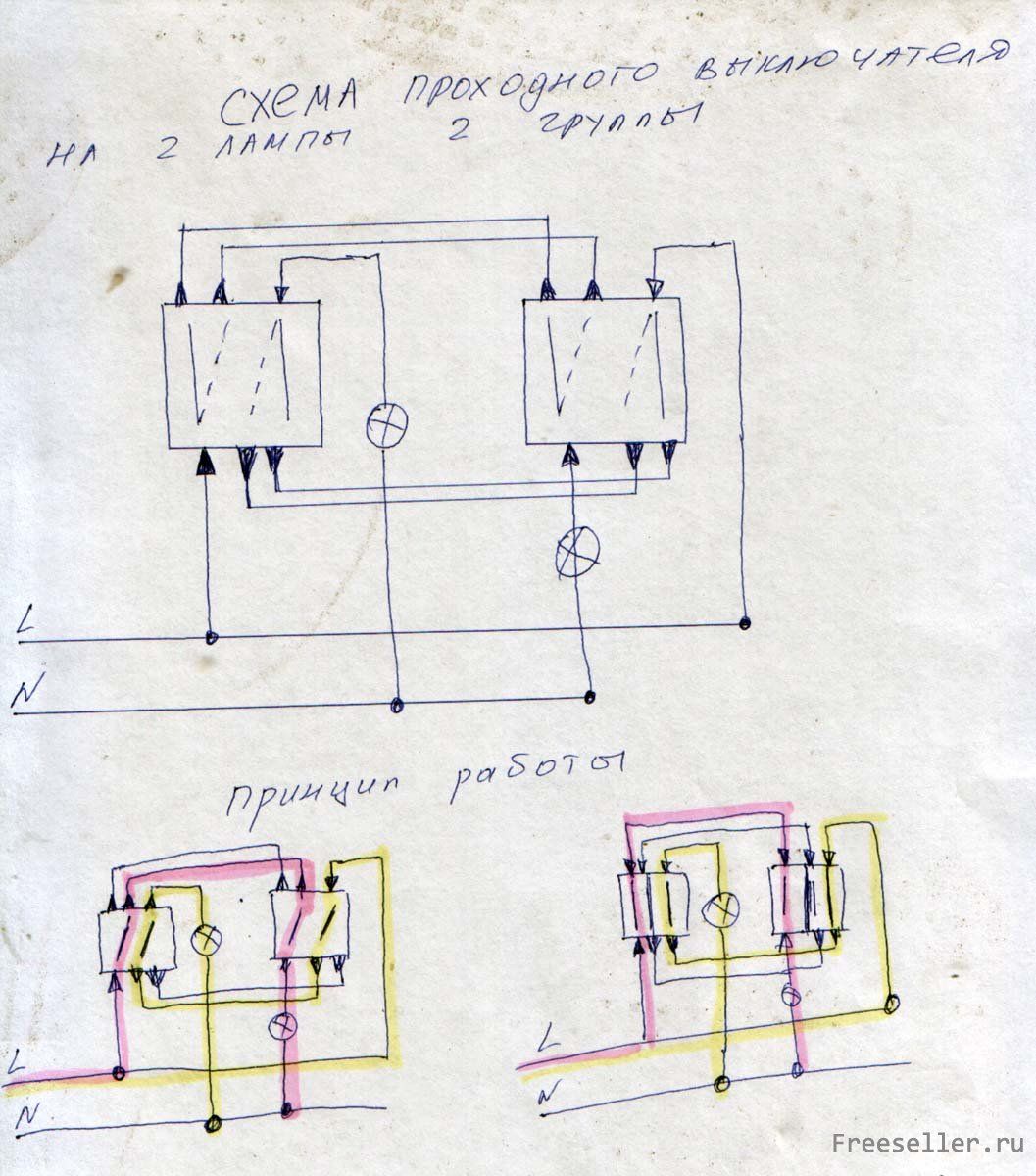

Схема подключения 2-х 2 клавишных проходных выключателей для управления 2 группами светильников



Схема подключения проходного выключателя для управления 2-мя группами светильников уже более сложна и отличается уже только тем, что к каждому переключателю подводиться не 3 а 6 проводов. Принцип действия схемы аналогичен предыдущей разве, что сложнее на порядок.



Схема подключения 2-х 2 клавишных проходных выключателей для управления 2 группами светильников



Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). И они не ограниченны количеством таких мест управления, их может быть от 2-ух до бесконечности (при условии использования первого и последнего включателя 3-х контактного, а все между ними 4- контактные).


А вот и схемка на 2 подключения от компании Legrand.

Схема подключения 2-х 2 клавишных проходных выключателей для управления 2 группами светильников

Существуют и иные схемы, которые позволяют обойти это ограничение. Но данные схемы очень редко находят себе применение.

Хотелось бы ещё раз обратить Ваше внимание на специфику данных выключателей. Они обязательно должны быть «перебрасывающего принципа действия». при покупке также обратите внимание на рекомендации по подключения конкретного производителя



Александр Борисов, г. Самара
