Токарный станок из старых деревяшек


Этот небольшой станок, сделанный из старых деревяшек, предназначен для обработки деревянных деталей длиной до 200 мм и диаметром до 50 мм. На нем можно точить шашки и шахматы, рукоятки для слесарного инструмента и многое другое, необходимое в обиходе. Чтобы построить такой станок, не потребуется ни дефицитных материалов, ни особых материальных затрат.

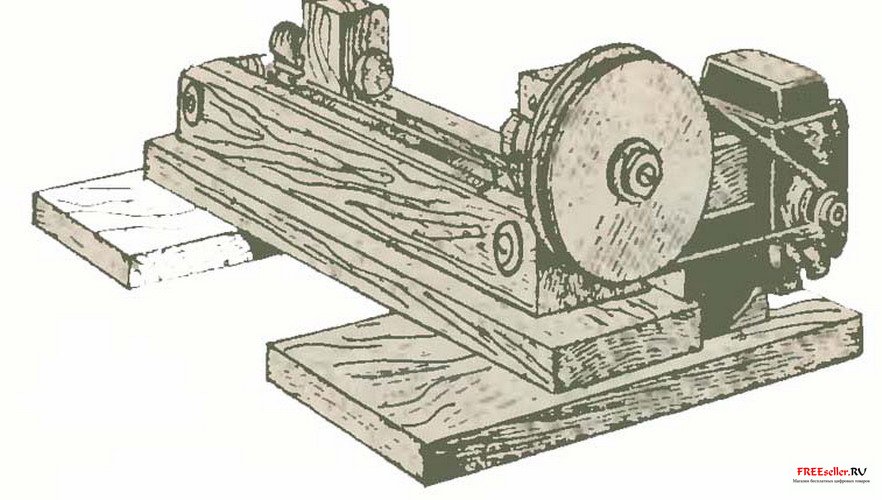

Рис.1 Внешний вид токарного станка из старых деревяшек:

Основание станка - доски толщиной около 20 мм, соединенные между собой шурупами и клеем. С правой стороны основания находится вертикальный деревянный кронштейн, к нему болтами М5 привинчен электродвигатель МШ-2 от швейной машины.

Токарный станок из старых деревяшек

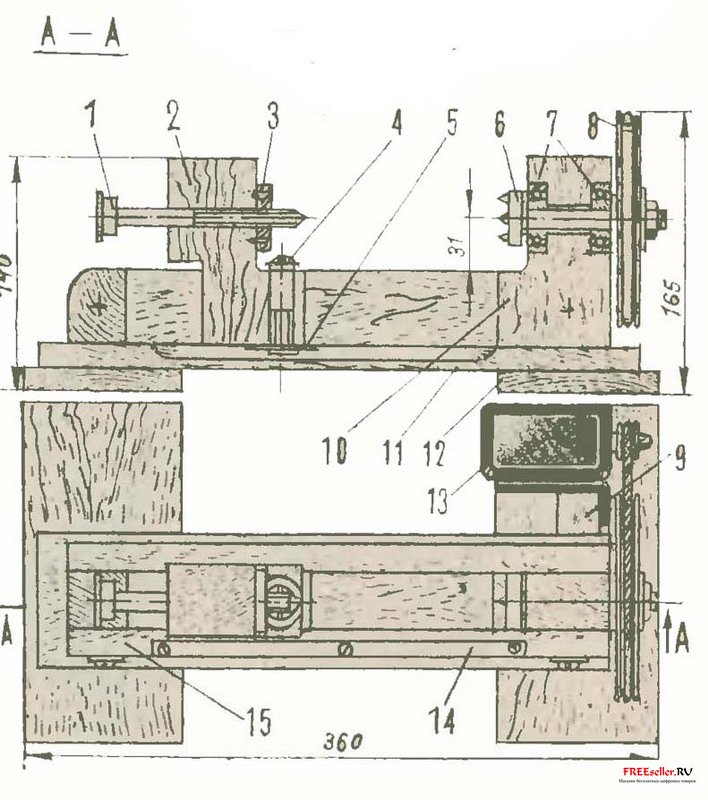

Рис.2 Основные узлы токарного станка из старых деревяшек.

1 - винт задней бабки (болт М10), 2 - корпус задней бабки, 3 - гайка, 4 - винт-фиксатор задней бабки, 5 - пластина, 6 - шпиндель (болт М10), 7 -подшипники, 8 - шкив, 9 - кронштейн, 10 - передняя бабка, 11 - продольная доска основании, 12 - поперечная доска основании, 13 -электродвигатель МШ-2, 14 -уголок (15х 15 мм), 15 -лицевая доска.


Шпиндель передней деревянной бабки сделан из обычного болта М10; в его головке просверлены три отверстия, в которые вставлены три заостренных стержня, образующие так называемую гребенку. Шпиндель вращается в двух подшипниках врезанных в переднюю бабку. Шкив - из двух консервных банок: одна 0 100, другая - 98 или 102 мм. Каждая из них обрезается до высоты 10-15 мм, банки вставляются друг в друга и зажимаются между двумя круглыми фанерными щечками.

Задняя бабка - деревянный брусок, сквозь который пропущен болт. Конец болта пропущен через гайку и заточен на конус.

К верхнему краю лицевой доски привинчивается кусок стального или дюралюминиевого уголка - опора для режущего инструмента.

В. Денбский г. Новосибирск.
