Душевая кабина с водонагревателем из паяльной лампы



Многие жители села и дачники имеют на своих участках душ. Как правило, это небольшая отдельно стоящая закрытая постройка с баком на крыше. Из него самотёком по трубе к душевой сетке поступает холодная вода. Конечно, в жаркий летний день приятно освежиться под прохладными струями, но весной или осенью, когда на улице свежо, далеко не каждый решится на такие водные процедуры.

Увеличить «купальный сезон» поможет простейшее устройство - водонагреватель. Его можно смонтировать даже на готовой душевой установке.



Душевая кабина с водонагревателем из паяльной лампы

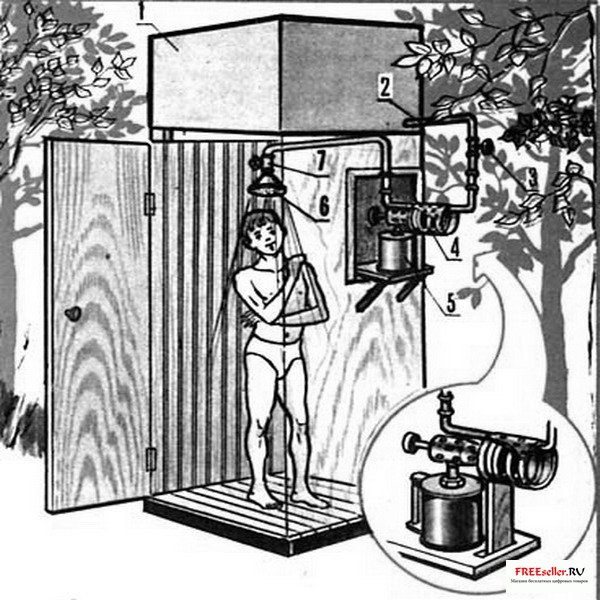

Рис.1. Душевая кабина с устройством подогрева воды:
1 - резервуар с водой, 2 - выходной патрубок, 3 - запорный вентиль, 4 - теплообменник, 5 - паяльная лампа, 6 - сетка душа, 7 - вентиль душа.



Прежде всего необходимо изменить схему подачи воды: вывести трубы за пределы душевой кабины, так как нагреватель с теплообменником располагаются на полочке, закреплённой на наружной стороне боковой стенки сооружения. В качестве нагревателя используется обычная паяльная лампа. Её устанавливают на полочку так, чтобы камера сгорания входила в змеевик теплообменника. Изменяя интенсивность горения и подачу воды, можно регулировать температуру струй. Кроме того, применение паяльной лампы сводит всю подготовку установки к работе к 1-2 мин.



Из резервуара, расположенного на крыше душевой кабины, вода подается по стальным трубам диаметром 0,5дюйма. Выходной патрубок снабжают запорным вентилем, который служит для полного отключения системы во время монтажа теплообменника. Ещё один вентиль находится непосредственно в кабине, перед душевой сеткой. С его помощью регулируют подачу воды.

Самый сложный элемент системы - теплообменник, состоящий из змеевика и кожуха. Змеевик изготавливается из стальной трубы диаметром 0,5 дюйма, свитой в спираль из трёх витков. Внешне он похож на толстую сжатую пружину. Чтобы витки были одинаковыми, удобно тонкую трубу наматывать на более толстую - диаметром 1,5 дюйма. Готовый змеевик вставляют в кожух (отрезок трубы) и фиксируют сваркой. Свободные концы загибают вверх и подсоединяют к основному водопроводу на муфтах. Такое соединение очень удобно, так как оно позволяет снимать теплообменник на зиму, чтобы не лопнули трубы.



Душевая кабина с водонагревателем из паяльной лампы

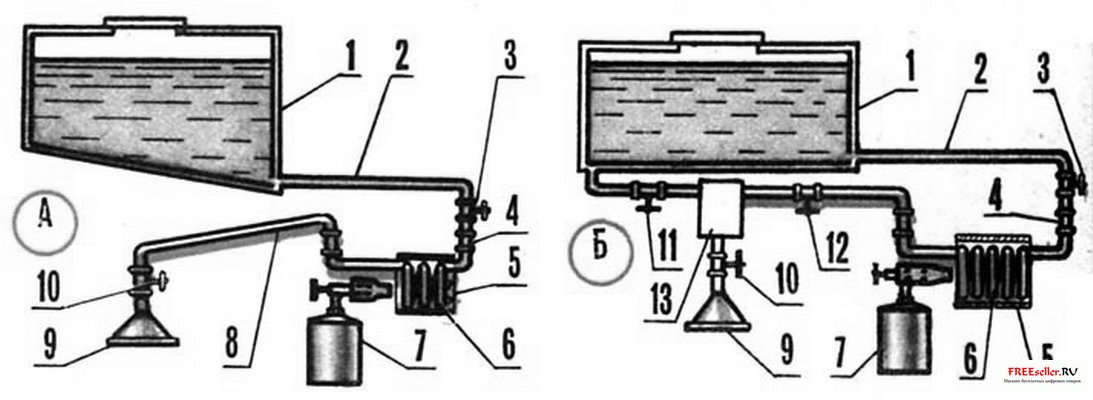

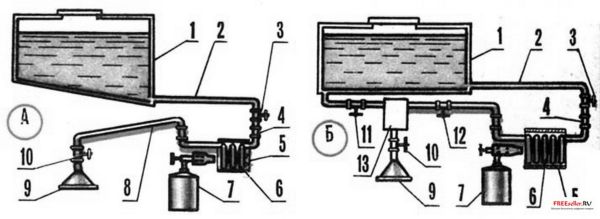

Рис.2. Схема системы подогрева воды (А - вариант устройства без смесителя, Б - со смесителем):



1 - ёмкость с холодной водой, 2 - выходной патрубок, 3 - запорный вентиль, 4 - соединительные муфты, 5 - кожух (перфорированная труба), 6 - змеевик теплообменника, 7 - паяльная лампа, 8 - душевой патрубок, 9 - сетка душа, 10 - вентиль душа, 11 - вентиль холодной воды, 12 - вентиль горячей воды, 13 - смеситель.



Возможен и другой вариант системы подогрева - с несколько увеличенным теплообменником, дающим возможность нагреть воду до более высоких температур. Но в этом случае при пользовании необходимо обеспечить добавление холодной воды. Для этого резервуар оснащают дополнительным выходным патрубком, соединённым со смесителем, к которому подключают и трубу от теплообменника. Высокая температура горячей воды и наличие смесителя значительно упрощают регулировку установки.

По всей конструкции увеличенный теплообменник отличается от предыдущего шестивитковым змеевиком и соответственно удлинённым кожухом. Смеситель лучше использовать стандартный, такой, как в ванных комнатах городских квартир. Правда, в небольших доделках он все же нуждается: необходимо снять гибкий шланг душа, а отверстие заглушить пробкой и вместо крана установить короткий патрубок с душевой сеткой. Если стандартный смеситель невозможно достать, придётся использовать самодельный, который удастся изготовить из трёх обрезков труб диаметром 0,5 дюймов и одного - диаметром 1,5 дюйма.

МК 01 1989, С. Мацелик, г. Первомайск
