Солнечная печь своими руками
Солнечная печь, которую можно сделать своими руками, состоит из трех основных частей: зеркала, коробки (корпуса) и подставки. Заготовкой для основания коробки служит квадратный лист фанеры, размеченный, как показано на рисунке.

Солнечная печь, которую можно сделать своими руками, состоит из трех основных частей: зеркала, коробки (корпуса) и подставки. Заготовкой для основания коробки служит квадратный лист фанеры, размеченный, как показано на рисунке. В центре квадрата-основания установите на подпятнике стальной или алюминиевый стержень длиной 50 см с резьбой на конце для навинчивания подставки. Четыре фанерных прямоугольника - будущие стенки коробки. По линиям-лучам разметки прорежьте пазы для фанерных ребер. Обрежьте их, как показано на рисунке, и приклейте к основанию. Когда ребра прочно приклеятся, установите на свои места стенки коробки, предварительно прорезав в них пазы под торцы ребер. Стенки прикрепите к основанию клеем и стальными скобками. Верхние края стенок обрежьте по размеру ребер. (Линии обрезки деталей показаны на рисунке пунктиром.)

Солнечная печь своими руками

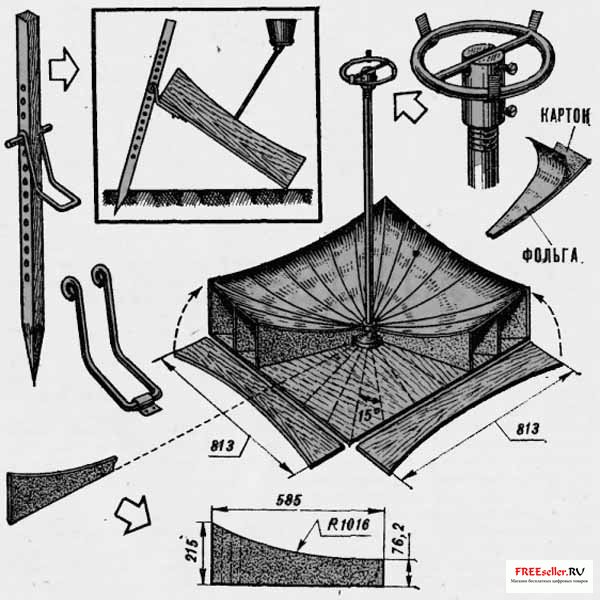

Рис.1. Конструкция солнечной печи.

Корпус солнечной печки готов. Приступим к изготовлению зеркала. Его поверхность выкладывается из треугольников, вырезанных из плотного гладкого картона. Они приклеиваются к верхним краям ребер и друг к другу внахлест. Эту операцию следует проделать очень тщательно и аккуратно. Клей следует наносить ровным тонким слоем. Надежный контакт должен быть по всей длине ребра. Остается с той же аккуратностью оклеить картонную поверхность алюминиевой фольгой - и получится вогнутое сферическое зеркало.
Вы знаете, что фокусное расстояние сферического зеркала равно половине радиуса его кривизны. На этом расстоянии от центра зеркала и установите подставку для котелка или кастрюли.

Подставка устроена и соединена с осью так, что при любом положении прибора ее можно установить строго горизонтально (см. рис.). Рядом вы видите простейшее приспособление, позволяющее быстро менять ориентировку зеркала по солнцу. В землю воткнут металлический стержень или трубка с отверстиями, в одно из которых вставлена стальная шпилька. За нее цепляется проволочная петля, концы которой привинчены к днищу коробки. Переместилось на небе солнышко - переставили шпильку в другое отверстие на колышке, и угол наклона зеркала изменился. Плитка снова "заработала".

М. Лукич
