Устройство автоматического полива - схема


Устройство для автоматического полива представляет собой электронное реле на транзисторе VT1, база и эмиттер которого соединены с пластинами из токопроводящего материала, воткнутыми в почву на расстоянии 3 — 3,5 см друг от друга.

Поскольку сырая земля имеет низкое сопротивление, можно считать, что база транзистора непосредственно соединена с его эмиттером (транзистор заперт). Но как только почва начинает подсыхать, полупроводниковый прибор открывается, срабатывает электромагнитное реле К1 — и его контактные пары замыкают цепь исполнительного механизма =-электромагнита, поднимающего заслонку водяного бака полива.

Электромагнит представляет собой соленоид втягивающего действия. Каркас катушки изготовлен из текстолита или эбонита, имеет длину 100 мм, наружный диаметр 30 мм, внутренний — 20 мм. «Щечки» диаметром 70 и толщиной 5 мм изготовлены из того же материала, что и каркас, и приклеены к нему клеем БФ-2 или «Момент».



Устройство автоматического полива - схема

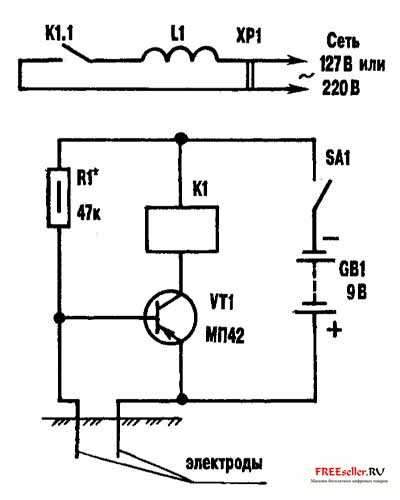

Рис.1. Принципиальная электрическая схема поливального автомата.



Катушка соленоида содержит 4300 витков провода ПЭВ 0,4 (для напряжения сети 127 В) либо 5500 витков ПЭВ 0,35 (для 220 В). Сердечник изготовлен из мягкой стали (сталь 10 или 20) диаметром 20 и длиной 100 мм. К сердечнику прикреплен штырь, длина которого зависит от расстояния между соленоидом и заслонкой бака. Пружина - толкающая; ее назначение в том, чтобы по окончании полива вернуть заслонку в исходное состояние.



Устройство автоматического полива - схема

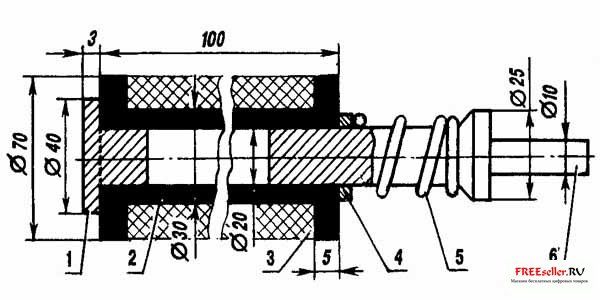

Рис.2. Электромагнит управления заслонкой:

1 - сердечник неподвижный; 2 - каркас катушки; 3 - обмотка; 4 - шайба; 5 - пружина; 6 - сердечник подвижный.



В противоположный конец катушки вставлен неподвижный сердечник диаметром 20 и длиной 18 мм для усиления втягивающей силы соленоида. Неподвижный сердечник изготовлен из того же материала, что и подвижный.



Устройство и размеры заслонки не даны, поскольку зависят от бака и труб. Главное, чтобы масса заслонки не превышала 300-350 г.

В поливальной установке можно использовать любое электромагнитное реле (например, РСМ-1, РЭС-10), срабатывающее при напряжении 7-9 В. Транзистор типа МП39-МП42. Питание  от одной батареи «Корунд» или двух последовательно соединенных источников 336Л.

Д.Кряжев, г. Красноярск
