Катамаран из раскладушки. Вместо поплавков у него - брезентовая или клеенчатая лодочка, а вместо гребных колес - гребной винт. Но не в этом изюминка. В его конструкции используются две вещи, которые плавать не "умеют": кровать-раскладушка и ручная дрель.

Катамаран из раскладушки. Вместо поплавков у него - брезентовая или клеенчатая лодочка, а вместо гребных колес - гребной винт. Но не в этом изюминка. В его конструкции используются две вещи, которые плавать не "умеют": кровать-раскладушка и ручная дрель.

Катамаран из ракладушки


Каркас кровати из алюминиевых трубок служит остовом лодочки, нужно только снять с отслужившей свое раскладушки брезентовый верх и соединить трубки внизу тремя деревянными рейками сечением 40x25 мм. Крепятся они хомутами из алюминиевых полосок толщиной 2-3 мм и небольшими болтами с гайками.

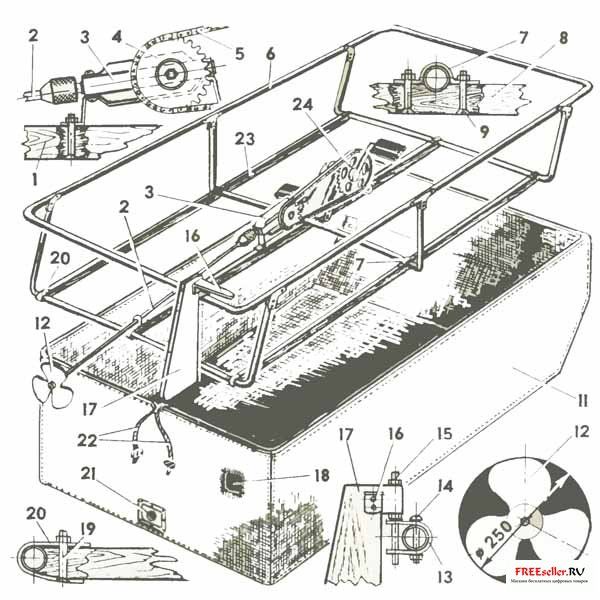

Каркас катамарана из раскладушки:
1,10 - средняя деревянная рейка, 2 - гребной вал, 3 - дрель, 4 - малая велосипедная звёздочка, 5 - цепь, 6 - каркас лодочки, 7,20 - хомуты крепления реек к каркасу, 8,23 - боковые рейки, 9,14,19 - болты с гайками, 11 - обшивка, 12 - гребной винт, 13 - хомут рулевого пера, 15 - ось рулевого пера, 16 - рулевой рычаг, 17 - рулевое перо (фанера толщиной 10 мм), 18 - отверстие под хомут рулевого пера, 21 - резиновый сальник, 22 - капроновый шнур, 24 - педальный узел.

Обшивка лодочки - из непромокающего брезента, палаточной ткани или клеенки на тканевой основе. Куски ее сострочите на швейной машинке, швы проклейте клеем "Момент" и полосками того же материала. Натянутую на каркас обшивку зафиксируйте - затяните кулиской (капроновым шнуром, продернутым по верхнему краю обшивки). Готовую лодочку поставьте на воду: устойчива ли она, не промокает ли? Все в порядке? Тогда приступайте к изготовлению силового привода. Главная его часть - дрель. Хорошо, если она двухскоростная, можно будет поэкспериментировать - подобрать оптимальное передаточное отношение от педалей к валу гребного винта. На дрели замените ручку малой велосипедной звёздочкой - прикрепите ее тремя-четырьмя болтами с гайками. Еще понадобится педальный узел, вырезанный из рамы старого велосипеда. И дрель, и узел с педалями установите на дне лодочки (на средней деревянной рейке). Соедините большую и малую звездочки велосипедной цепью.

Для вала гребного винта возьмите стальной или дюралюминиевый пруток диаметром примерно 10 мм с резьбой на одном конце. Зажмите пруток в патроне дрели, а конец с резьбой выведите наружу через отверстие в обшивке лодочки. Чтобы в это отверстие не проникала вода, поставьте сальник - резиновую шайбу, внутренний диаметр которой немного меньше диаметра вала.
Гребной вал вырежьте из алюминиевого листа толщиной 2-3 мм, подогните ему лопасти, наденьте на конец вала с резьбой и закрепите гайкой.

Вот, собственно, и все. Осталось установить сиденье и рулевое устройство. Оно состоит из рулевого пера, частично погруженного в воду, и рукоятки, за которую держится аквапедист. Конструкция пера и способ его навески на лодочку показаны на рисунке. А вот над конструкцией рукоятки предлагаем подумать, чтобы сделать ее более удобной.

И. Евстаров
