Конструкция электронного металлоискателя


Металлоискатель представляет собой относительно простое устройство, электронная схема которого обеспечивает хорошую чувствительность и стабильность работы. Отличительной особенностью такого устройства является его низкая рабочая частота. Катушки индуктивности металлоискателя работают на частоте 3 кГц.

Это обеспечивает, с одной стороны, слабую реакцию на нежелательные сигналы (например, сигналы, возникающие при наличии мокрого песка, мелких кусочков металла и т. д.), а с другой стороны, хорошую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, монет и других металлических предметов.

Для реализации и настройки схемы требуется соответствующий навык и опыт, поэтому начинающему любителю-конструктору следует обратиться сначала к более простым схемам и устройствам, описанным в данной книге.

Блок-схема металлоискателя приводится на рис.1. Генератор металлоискателя возбуждает колебания в передающей катушке на частоте около 3 кГц, создавая в ней переменное магнитное поле. Приемная катушка расположена перпендикулярно передающей катушке таким образом, что проходящие через неё магнитные силовые линии создают малую ЭДС. На выходе приемной катушки сигнал либо отсутствует, либо очень мал. Металлический предмет, попадая в поле катушки, изменяет значение индуктивности, и на выходе появляется электрический сигнал, который затем усиливается, выпрямляется и фильтруется. Таким образом, на выходе системы имеем сигнал постоянного напряжения, значение которого слегка возрастает при приближении катушки к металлическому предмету.

Конструкция электронного металлоискателя

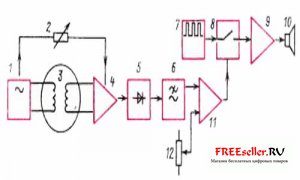

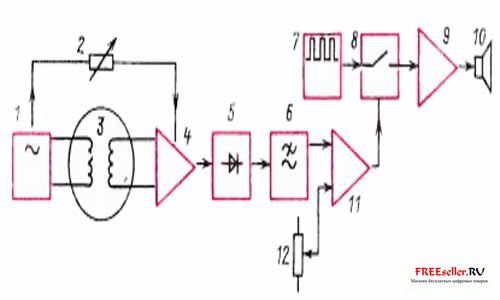

Рис.1. Блок-схема металлоискателя :
1 - генератор (3 кГц); 2 - дискриминатор; 3 - катушки металлоискателя; 4 - усилитель высокой частоты; 5 - детектор; 6 - фильтр низких частот; 7 - звуковой генератор; 8 - электронный ключ звукового сигнала; 9 - усилитель выходных сигналов; 10 - громкоговоритель; 11 - схема сравнения; 12 - регулируемое опорное напряжение.


Этот сигнал поступает на один из входов схемы сравнения, где сравнивается с опорным напряжением, которое прикладывается к его второму входу. Уровень опорного напряжения отрегулирован таким образом, что даже небольшое увеличение напряжения сигнала приводит к изменению состояния на выходе схемы сравнения. Это в свою очередь приводит в действие электронный переключатель, в результате чего на выходные усилительные каскады поступает звуковой сигнал, оповещающий оператора о присутствии металлического предмета.

Принципиальная электрическая схема металлоискателя представлена на рис. 2. Передатчик, состоящий из транзистора VT1 и связанных с ним элементов, возбуждает колебания в катушке L1. Сигналы, поступающие на катушку L2, затем усиливаются микросхемой D1 и выпрямляются микросхемой D2, включенной по схеме амплитудного детектора.

Конструкция электронного металлоискателя

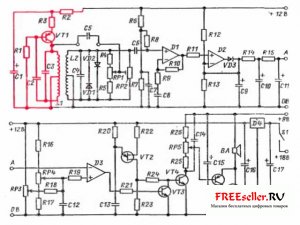

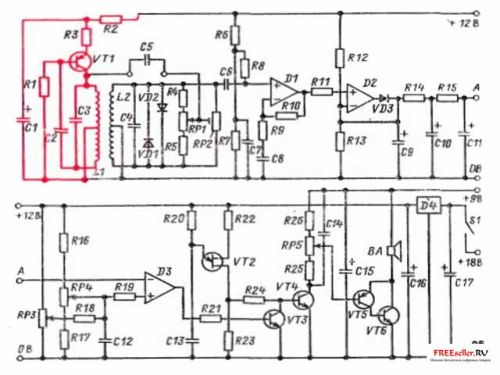

Рис.2. Электрическая схема мкталлоискателя. Передатчик показан красным цветом.

Сигнал с детектора поступает на конденсатор С9 и сглаживается фильтром низких частот, который состоит из резисторов R14, R15 и конденсаторов С10 и С11 Затем сигнал поступает на вход схемы сравнения D3, где сравнивается с опорным напряжением, устанавливаемым переменными резисторами RP3 и RP4. Переменный резистор RP4 служит для быстрой и грубой настройки, a RP3 обеспечивает точную регулировку опорного напряжения. Генератор, собранный на транзисторе с одним переходом VT2, работает в непрерывном режиме, однако сигнал, вырабатываемый им, поступит на базу транзистора VT4 только тогда, когда закроется транзистор VТ3, так как, находясь в открытом состоянии, этот транзистор шунтирует выход генератора. При поступлении сигнала на вход микросхемы D3 напряжение на ее выходе уменьшается, закрывается транзистор VТЗ и сигнал от транзистора VТ2 через транзистор VТ4 и регулятор громкости RP5 поступает на выходной каскад и громкоговоритель.

В схеме используются два источника питания, что устраняет возможность возникновения любой обратной связи выхода схемы к ее чувствительному входу. Основная схема питается от батареи напряжением 18В, которое с помощью микросхемы D4 понижается до стабильного напряжения 12В. При этом снижение напряжения батареи во время работы схемы не вызывает изменения настройки. Выходные каскады питаются от отдельного источника питания напряжением 9В. Требования по потреблению мощности довольно низкие, поэтому для питания устройства можно использовать три аккумуляторные батареи. Батарея питания выходного каскада не требует специального выключателя, так как в отсутствие сигнала выходной каскад не потребляет тока.

Металлоискатель - довольно сложное устройство, поэтому сборку схемы следует проводить покаскадно с тщательной проверкой каждого каскада. Схему монтируют на плате, на которой имеются 24 медные полоски по 50 отверстий в каждой с шагом 2,5 мм. Прежде всего в полосках делают 64 разреза, как показано на рис. 3, и высверливают три установочных отверстия.

Конструкция электронного металлоискателя

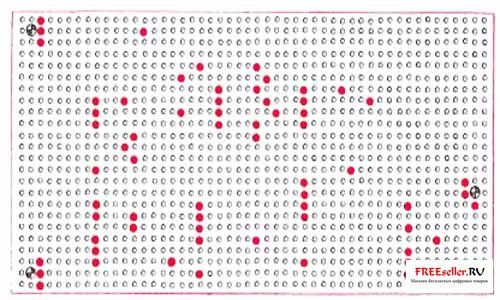

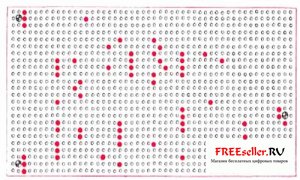

Рис.3. Фольгированная сторона платы.

Затем на обратной стороне платы устанавливают 20 перемычек, штыри для внешних соединений, а также два штыря для конденсатора С5 (рис. 4). Затем устанавливают конденсаторы С16, С17 и микросхему D4. Эти элементы образуют источник питания с напряжением 12В. Проверка этого каскада осуществляется путем временного подключения батареи напряжением 18В. При этом напряжение на конденсаторе С 16 должно составлять 12±0,5В. После этого проводится монтаж элементов выходного каскада: резисторов R23-R26, конденсаторов С14 и С15 и транзисторов VT4-VT6. Следует учесть, что корпус транзистора VТ6 соединен с его коллектором, поэтому контакт корпуса с соседними элементами и перемычками недопустим. Так как выходной каскад при отсутствии сигнала не потребляет тока, его проверяют временным подсоединением громкоговорителя, переменного резистора RP5 и батареи напряжением 9В.

Конструкция электронного металлоискателя

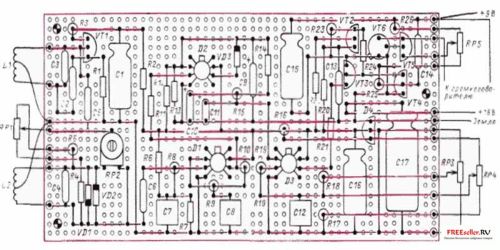

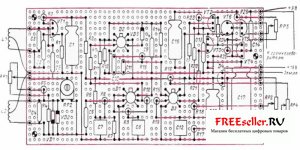

Рис.4. Расположение элементов на плате.

Затем устанавливают резисторы R20-R22 и транзистор VT2, образующие генератор звуковых сигналов. При подключении двух источников питания в динамике прослушивается звуковой фон, меняющийся с изменением положения ручки регулятора громкости. После этого на плате монтируют резисторы R16-R19, конденсатор С12, транзистор VТЗ и микросхему D3. Работа схемы сравнения проверяется следующим образом. К измерительному входу D3 подключают переменные резисторы RP3 и RP4. Этот вход образуется с помощью двух резисторов сопротивлением 10 кОм, один из которых подключается к положительной шине питания +12В, а другой - к нулевой шине. Вторые выводы резисторов подсоединяют к выводу 2 микросхемы D3. Перемычка от этого вывода служит временной точкой соединения. При грубой настройке (включены обе батареи), которая осуществляется переменным резистором RP4, в определенном его положении происходит срыв звукового сигнала, в то время как при точной настройке переменным резистором RP3 должно осуществляться плавное изменение сигнала вблизи этого положения. При выполнении этих условий приступают к установке резисторов R6-R15, конденсаторов С6-С11, диода VD3 и микросхем D1 и D2.

Включив источник питания, сначала проверяют наличие сигнала на выходе микросхемы D1 (вывод 6). Он не должен превышать половины значения напряжения источника питания (приблизительно 6 В). Напряжение на конденсаторе С9 не должно отличаться от напряжения выходного сигнала этой микросхемы, хотя наводки от сети переменного тока могут вызвать небольшое увеличение этого напряжения. Касание пальцем входа микросхемы (основания конденсатора С6) вызывает увеличение напряжения из-за повышения уровня шумов. Если регуляторы настройки находятся в положении, при котором звуковой сигнал отсутствует, касание пальцем конденсатора С6 приводит к появлению и исчезновению этого сигнала. На этом предварительная проверка работоспособности каскадов заканчивается.

Окончательная проверка и настройка металлоискателя проводятся после изготовления катушек индуктивности. После предварительной проверки каскадов схемы на плате устанавливаются остальные элементы за исключением конденсатора С5. Переменный резистор RP2 временно устанавливается в среднее положение. Внутренняя разводка схемы показана на рис.5. Плата крепится к L-образному алюминиевому шасси через пластмассовые шайбы (для устранения возможности короткого замыкания) с помощью трех винтов. Шасси закрепляется в корпусе пульта управления двумя болтами, удерживающими два зажима, предназначенные для крепления корпуса пульта к штанге искателя. Боковая сторона шасси обеспечивает фиксацию источников питания в корпусе. При сборке пульта следует убедиться, что выводы переключателя на обратной стороне переменного резистора RP5 не касаются элементов платы. После высверливания прямоугольного отверстия приклеивается динамик.

Конструкция электронного металлоискателя

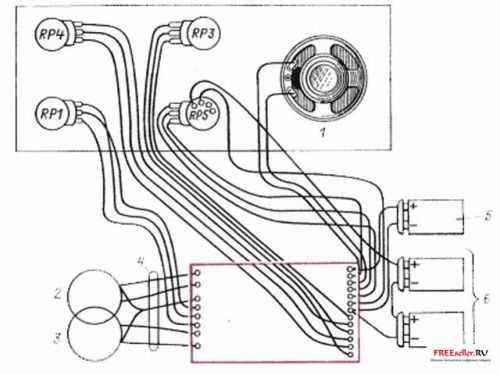

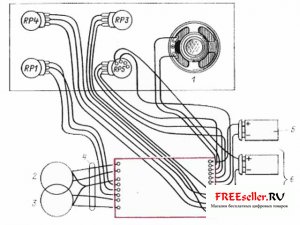

Рис.5. Монтажная схема включения узлов металлоискателя:
1 - громкоговоритель; 2 - передающая катушка; 3 - приемная катушка; 4 - 4-жильный экранированный кабель; 5 - питание 9В; 6 -питание 18В


Штанга и соединительные части, образующие держатель головки искателя (рис.6), изготавливаются из пластмассовых трубок диаметром 19 мм. Сама головка искателя представляет собой тарелку диаметром 25 см, изготовленную из прочной пластмассы. Внутренняя ее часть тщательно зачищается наждачной бумагой, что обеспечивает хорошее склеивание с эпоксидной смолой.

Конструкция электронного металлоискателя

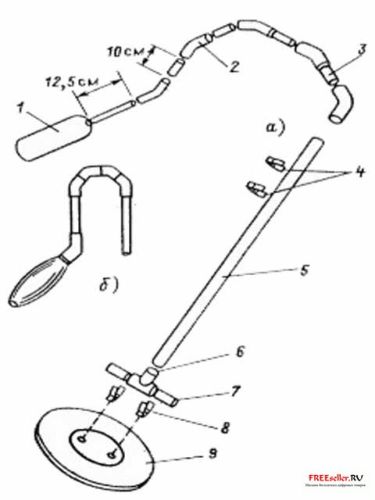

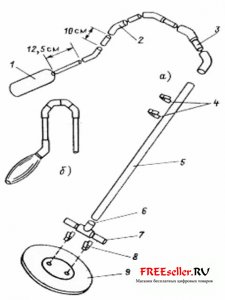

Рис.6. Элементы держателя головки металлоискателя

(а) и вид собранного держателя (б) :
1 - ручка велосипедного руля; 2 - пять трубок, согнутых под углом 135°; 3 - три соединителя трубок длиной 5 см; 4 - фиксирующие зажимы для крепления блока управления к штанге; 5 - штанга держателя головки искателя; 6 - Т-образный соединитель; 7 - два трубчатых отрезка длиной 4,5 см; 8 - фиксирующие зажимы, крепящиеся к тарелке и обеспечивающие изменение угла наклона; 9 - пластиковая тарелка диаметром 25 см


Основные характеристики металлоискателей во многом зависят от применяемых катушек, поэтому их изготовление требует особого внимания. Катушки, имеющие одинаковую форму и размеры, наматывают на D-образный контур, который образован из штырей, закрепленных на подходящем куске платы (рис. 7). Каждая катушка состоит из 180 витков эмалированного медного провода диаметром 0,27 мм с отводом от 90-го витка. Прежде чем снять катушки со штырей, их в нескольких местах перевязывают. Затем каждая катушка обматывается прочной нитью, чтобы витки плотно прилегали друг к другу. На этом изготовление передающей катушки заканчивается. Приемная же катушка должна быть снабжена экраном.

Конструкция электронного металлоискателя

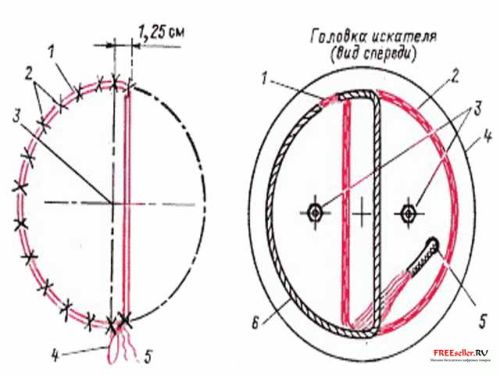

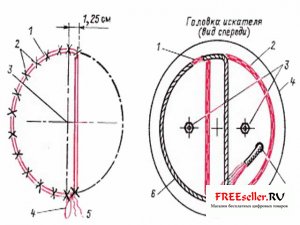

Рис. 7. Головка металлоискателя (вид спереди) :
1 - разрыв в экранировке; 2 - передающая катушка; 3 - винты фиксирующих зажимов; 4 - контур тарелки; 5 - кабель, проходящий через просверленное в тарелке отверстие; 6 - приемная катушка Рис. 15.7. Катушка индуктивности:

1 - обмотки; 2 - штыри; 3 - центр окружности диаметром 20 см; 4 - петля для центрального отвода; 5 - концы катушек


Экранирование катушки обеспечивается следующим образом. Сначала она обматывается проволокой, а затем обертывается слоем алюминиевой фольги, которая снова обматывается проволокой. Такая двойная обмотка гарантирует хороший контакт с алюминиевой фольгой. В обмотках проволоки и в фольге должен быть предусмотрен небольшой разрыв или зазор, как показано на рис. 15.8, препятствующий образованию замкнутого витка по окружности катушки.

Изготовленные таким образом катушки закрепляются с помощью зажимов,по краям пластмассовой тарелки и подсоединяются к блоку управления при помощи четырёхжильного экранированного кабеля. Два центральных отвода и экран приемной катушки подсоединяются к нулевой шине через экранирующие провода. Если включить устройство и радиоприемник, расположенный недалеко от катушки, можно услышать высокотональный свист (на частоте металлоискателя), обусловленный наводкой звукового сигнала в радиоприемнике. Это указывает на исправность генератора металлоискателя.

В данном случае неважно, на какой диапазон настроен радиоприемник, поэтому для проверки вместо него можно использовать любой кассетный магнитофон. Место рабочего положения катушек определяется либо по выходному сигналу металлоискателя, который должен быть минимальным, либо по показаниям измерительного прибора (вольтметра), подключенного непосредственно к конденсатору С9.

Второй вариант для подгонки катушек значительно проще. Напряжение на конденсаторе должно составлять приблизительно 6В. После этого внешние части катушек приклеиваются эпоксидной смолой, а внутренние, проходящие через центр, остаются незакрепленными, что позволяет провести окончательную настройку.

Окончательная настройка состоит в установке незакрепленных частей катушек в такое положение, при котором предметы из цветного металла, например монеты, вызывают быстрое увеличение выходного сигнала, а стальные предметы - его незначительное уменьшение. Если требуемый результат не достигается, необходимо поменять местами концы одной из катушек. Следует помнить, что окончательная настройка или подгонка катушек должна проводиться при отсутствии металлических предметов. После установки и прочного закрепления катушки покрываются слоем эпоксидной смолы, затем на них накладывается стеклоткань и все это герметизируется эпоксидной смолой.

После изготовления головки искателя в схему встраивается конденсатор С5, переменный резистор RP1 устанавливается в среднее положение, а переменный резистор RP2 настраивается на минимум выходного сигнала. При этом, по одну сторону среднего положения переменный резистор RP1 обеспечивает распознавание стальных предметов, а по другую сторону - предметов из цветного металла. Следует иметь в виду, что при каждом изменении номинального значения сопротивления переменного резистора RP1 необходимо проводить повторную настройку устройства.

На практике металлоискатель представляет собой легкое, хорошо сбалансированное, чувствительное устройство. В течение первых нескольких минут после включения устройства может быть разбаланс нулевого уровня, однако через некоторое время он исчезает или становится незначительным.

Элементы металлоискателя:

Резисторы:

- R1,R6, R7, R8 100 кОм
- R2, R3, R22, R23 100 Ом
- R4, R5 6,8 кОм
- R9, R11, R21, R25 10 кОм
- R10 220 кОм
- R14 15 кОм
- R15, R19 68кОм
- R16 8,2 кОм
- R17 18кОм
- R18 3,9 МОм
- R12, R13 47кОм
- R24 4,7 кОм
- R20 33 кОм
- R26 1,8 кОм

Переменные резисторы:

- RP1, RP4 10кОм(линейные)
- RP2 10 кОм (микроминиатюрный, с горизонтальной установкой)
- RP3 100 кОм (линейный)
- RP5 10 кОм (совмещённый с переключателем)

Конденсаторы:

- С1 100 мкФ, 16 В (электролитический)
- С2, С5, С14 0,01 мкФ
- СЗ, С4 0,22 мкФ
- С6, C13 0,1 мкФ
- С7, С8, С12 1мкФ
- С9 47 мкФ, 16В
- С10 2,2 мкФ, 35В
- С11 0,47 мкФ, 35В
- С15, С16 220 мкФ, 16В (электролитический)
- С17 470 мкФ, 25В (электролитический)

Транзисторы:

- VT1, VТ5 BC214L (КТ3107Б, КТ3107И)
- VТ2 TIS43 однопереходный (КТ117)
- VТ3, VТ4 BC184L (КТ3102Д)
- VТ6 BFY51 (КТ630Д)

Диоды:

- VDl, VD2, VD3 1N914 (КД521А)

Микросхемы:

- D1, D2,D3 САЗ 140 (К1109УД1)
- D4 uA78L12AWC стабилизатор напряжения +12В, 100 мА (К142ЕН1, К142ЕН2)

Плата:

24 медные полоски с 50 отверстиями, шаг 2,5 мм; штыри;

- Динамик с сопротивлением катушки 8 Ом;

- Эмалированный медный провод диаметром 0,27 мм;
- Ручки управления - 4 шт.;
- 4-х жильный изолированный кабель -2 м;
- Ручка от велосипедного руля.

Флинд Э.

Полезные Самоделки
