Настольная плавильная печь своими руками



Настольная плавильная печь делается своими руками из простых и вполне доступных материалов: графита, слюды и асбестовой плитки. В связи с тем, что асбест по медицинским соображениям запрещен и становится редкостью, его можно заменить кафельной или цементной плиткой.

Размеры печи не являются строго определенными. Все зависит от мощности имеющейся электросети и выходного напряжения трансформатора. Чем больше выходное напряжение, тем шире должно быть расстояние между электродами. При тех размерах электропечи, что указаны на чертеже, достаточно подавать на электроды 25-30 вольт: печь разогревается в плавном режиме, но довольно интенсивно. В случае применения сварочного трансформатора промышленного образца, который обычно выдает 50-60 вольт, расстояние между электродами надо увеличить примерно вдвое, до 150-200 мм. В объеме печи, приведенном на чертеже (100х65х50 мм), можно расплавить 60-80 граммов, например, серебра, что считается уже неплохим результатом.

В качестве электродов для печи подходят щетки от мощного электромотора. Они удобны тем, что имеют хороший токоподводящий гибкий провод. Если нет возможности достать такие электроды, их несложно выпилить самому из куска графита, например, от использованного стержня-электрода, применяемого в дугоплавильных печах. В самодельном электроде надо лишь просверлить сбоку два отверстия диаметром 5-6 мм, вставить в них многожильный медный провод толщиной 5 мм и для уплотнения осторожно забить сюда еще подходящий гвоздь. На внутренней стороне электродов делается сетчатая насечка напильником - для улучшения контакта с порошком графита.

В качестве внутреннего футеровочного слоя стенок печи применяется слюда: благодаря своей слоистости она служит хорошим теплоизолирующим экраном. Наружные стенки дополнительно укрепляются асбестовой или цементной плиткой толщиной 5-10 мм. Для предельной простоты сборки стенки обвязываются мягкой медной или вязальной проволокой. Изолирующей подставкой для печи служит обычный кирпич; под низ укладывается еще эмалированный металлический поддон с бортиками.
Углеграфитовый порошок можно получать из отслуживших стержней с помощью грубого напильника или многолезвийной ножовки по металлу. Надо учесть, что в процессе плавки порошок графита все же постепенно выгорает и его надо периодически подсыпать.



Настольная плавильная печь своими руками

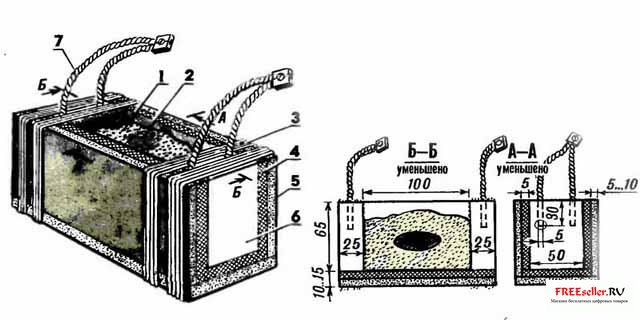

Рис.1. Настольная плавильная печь:
1 - порошок углеграфита; 2 - место плавки металла; 3 - провод-обвязка корпуса печи; 4 - футеровка из слюды; 5 - плитка асбестовая; 6 - электрод углеграфитовый; 7 - провод токоподводящий.


Понижающий трансформатор на 25 вольт. Сетевая обмотка содержит 620 витков медного эмалированного проводя диаметром 1 мм. Понижающая обмотка содержит 70 витков провода прямоугольного сечения 4,2х2,8 мм в стекловолоконной изоляции.
Собранная печь подключается к трансформатору достаточно толстыми медными проводами (7-8 мм) с обязательной наружной изоляцией, чтобы избежать во время работы случайного короткого замыкания.

Готовую к работе печь вначале как следует прогревают, чтобы дать выгореть органическим включениям (обеспечив при этом соответствующую вентиляцию в помещении). В дальнейшем печь работает практически без выделения копоти и гари.
Плавку металлов проводят по следующей схеме. Вначале с помощью небольшой лопатки в середине печи в порошке делают лунку, кладут в нее первую порцию металла и закапывают. Если используемый лом разной величины, то сначала помещают самый крупный кусочек, и только после его расплавления добавляют мелкие части.

Чтобы убедиться, что металл расплавился, печь можно слегка покачать - поверхность порошка в этом случае также начинает колыхаться. После остывания металла его переворачивают и снова расплавляют. Так повторяется несколько раз, пока заготовка не примет более-менее шаровидную форму, свидетельствующую о качестве расплава.

Когда надо плавить мелкую стружку или опилки простых металлов, их засыпают прямо в лунку и плавят как обычно. Более драгоценный металл, с целью его сохранности, помещают в стеклянную ампулу из-под лекарства и плавят вместе с ней. Образовавшаяся у расплава корочка из стекла легко обсыпается при охлаждении в воде.
Легкоплавкие металлы - олово, алюминий и тому подобное - лучше помещать в железную чашечку. Для получения сплавов сначала кладут в порошок более тугоплавкий металл, а после его расплавления вводят легкоплавкий. Например: медь + олово; медь + алюминий.



Настольная плавильная печь своими руками


Рис.2. Трансформатор и схема подключения плавильной печи.


В плавильной печи можно плавить олово, алюминий, железо, никель, медь, серебро, золото, палладий. После плавки полученные заготовки подлежат ковке. Их надо расклепывать на наковальне не спеша особенно вначале, небольшим молотком. И как можно чаще нагревать заготовку на газовой плите докрасна, затем остужать в холодной воде и снова расклепывать до нужных размеров.
Категорически нельзя плавить магний, свинец, кадмий, цинк и цинкосодержащие сплавы (цинковая латунь, мельхиор), а также серебряные контакты от различных типов реле, приборов, пускателей - в них содержится до 50% кадмия, который выгорает, образуя желтый ядовитый дым.

Если нет возможности приобрести мощный трансформатор, то его можно заменить составным. Для этого надо взять несколько менее мощных однотипных трансформаторов и параллельно соединить их выходные обмотки (при условии, что все они рассчитаны на одинаковое напряжение). Возможен и самодельный трансформатор. Он собирается из Г-образных пермалоевых пластин с внутренним сечением 60х32 мм. Его сетевая обмотка наматывается эмалированным проводом толщиной 1 мм и содержит 620 витков. Понижающая обмотка наматывается проводом прямоугольного сечения 4,2х2,8 мм и содержит 70 витков.

Что касается техники безопасности при работе с этой печью, то надо помнить, что сварочный трансформатор требует крайне осторожного обращения. Нельзя допустить, чтобы произошло короткое замыкание в проводах или между электродами в самой печи. Выключатель сети трансформатора должен располагаться рядом, чтобы в любую секунду его было удобно отключить. Нельзя также ни на минуту оставлять работающую печь без присмотра. Рядом всегда должна находиться емкость с водой, где остужаются горячие заготовки.

А. Попов, г. Кривой Рог, Украина
