На автомобилях Ваз 2108/2109/21099 и Ваз 21013/2114/2115 в стандарте установлены обычные одноструйные форсунки стеклоочистителя, в то время как на автомобилях десятой серии идут уже веерные форсунки.
Веерные форсунки распыляют жидкость более равномерно по площади окна, в то время как обычные в основном брызгают или на крышу или через крышу.

Исправить этот мелкий косячок автозавода можно потратив минут 15 времени, потребуются лишь только 2 веерные форсунки, 2 самореза.



Как установить своими руками


Исправить этот мелкий косячок автозавода можно потратив минут 15 времени, потребуются лишь только 2 веерные форсунки, 2 самореза, шуруповерт со сверлом и битой.



Установка веерных форсунок стеклоочистителя на Ваз 2114

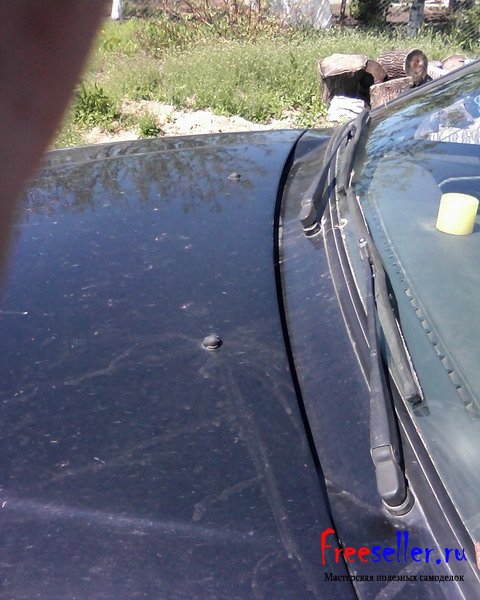

Рис.1. Стандартные форсунки стеклоочистителя в заводской комплектации.



Установка веерных форсунок стеклоочистителя на Ваз 2114



Установка веерных форсунок стеклоочистителя на Ваз 2114

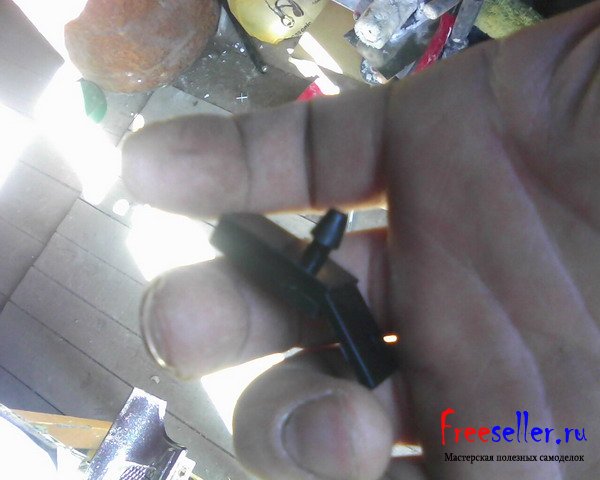

Рис.2, рис.3. Веерная форсунка стеклоочистителя.

Для установки веерных форсунок, аккуратно извлекаем шланги идущие к форсункам и снимаем стандартные форсунки, на эти места ставим заглушки.
Сами же шланги аккуратно вынимаем из капота.



Установка веерных форсунок стеклоочистителя на Ваз 2114


Рис.4. Снятие шлангов стеклоочистителя из капота.



Установка веерных форсунок стеклоочистителя на Ваз 2114

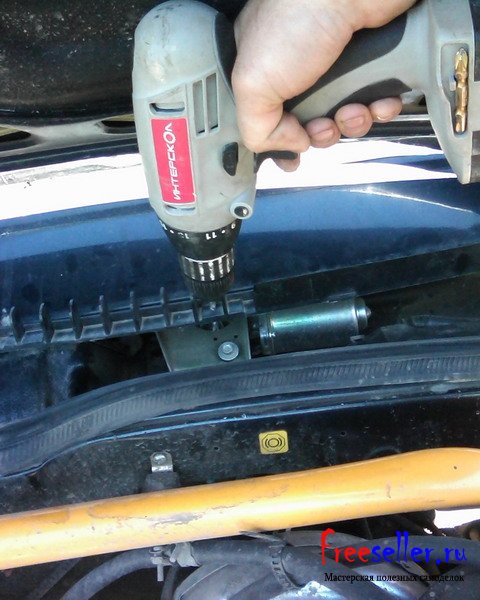

Рис.5. Установка веерной форсунки на дефлектор ветрового стекла.



Установка веерных форсунок стеклоочистителя на Ваз 2114


Устанавливаем 2 веерных форсунки на дефлектор ветрового стекла, раздели площадь окна сначала на 2 части, затем снова на 2. Прикручиваем форсунки с помощью обыкновенного самореза, подключаем шланги и идем в салон машины, включить дворники и проверить работу новых форсунок.

при необходимости подачу струи форсунок нужно отрегулировать путем подкладки различных шайб под саморез.



Установка веерных форсунок стеклоочистителя на Ваз 2114

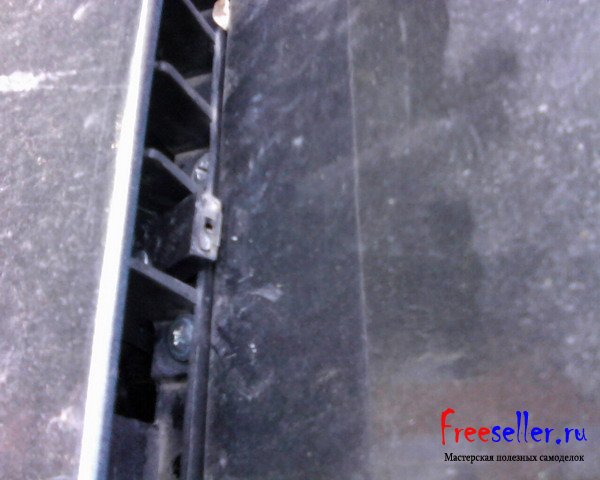

Рис.7. Внешний вид установленной веерной форсунки стеклоочистителя.
