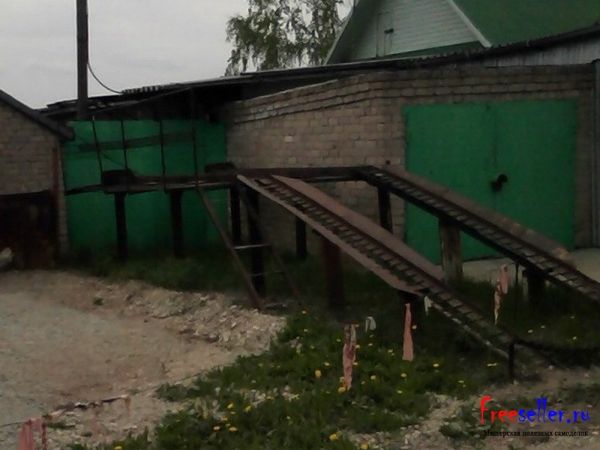

Конструкция эстакады для ремонта легковых и небольших грузовых автомобилей.

Для изготовления эстакады потребуется:

- Куски труб диаметром 20-25 см длинной 2-2,5 м в количестве 6-8 шт.;
- Куски труб диаметром 20-25 см длинной 1,5-2 м в количестве 2 шт.;
- Куски труб диаметром 20-25 см длинной 1-15,5 м в количестве 2 шт.;
- Швелер 20-27 ( в зависимости от типа автомобиля загоняемого на эстакаду), лучше использовать конечно 27 (в количестве 12 м/п);
- Угол 50 х 50 - в количестве 16-20 м/п;
- Арматура;
- Листы металла.



Изготовление эстакады



Изготовление эстакады начинается с разметки под столбы. Под столбы разумно вырыть ямы глубиной от 0,5 до 1 м и забетонировать бетоном.

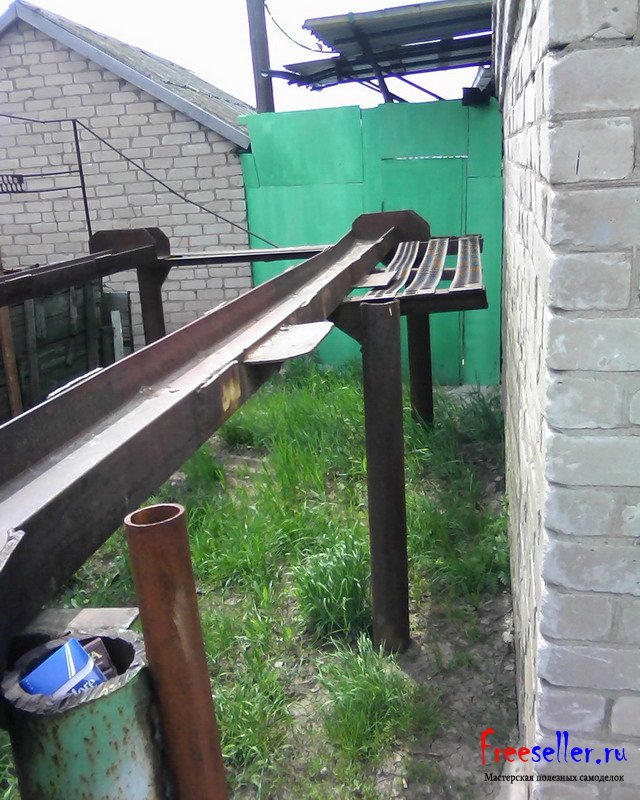

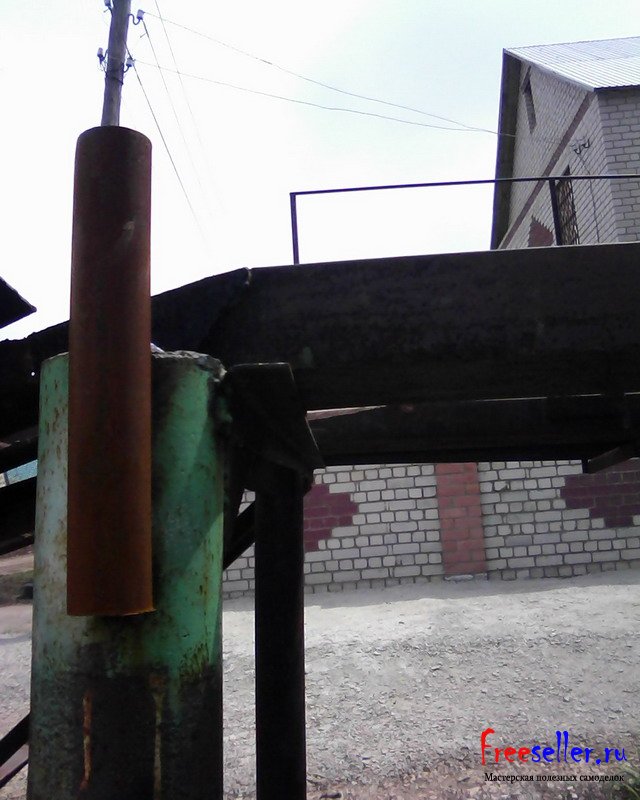

На столбы привариваем швеллер, причем для усиления несущей способности можем дополнительно использовать ушки из металла толщиной 1,5-2 см.

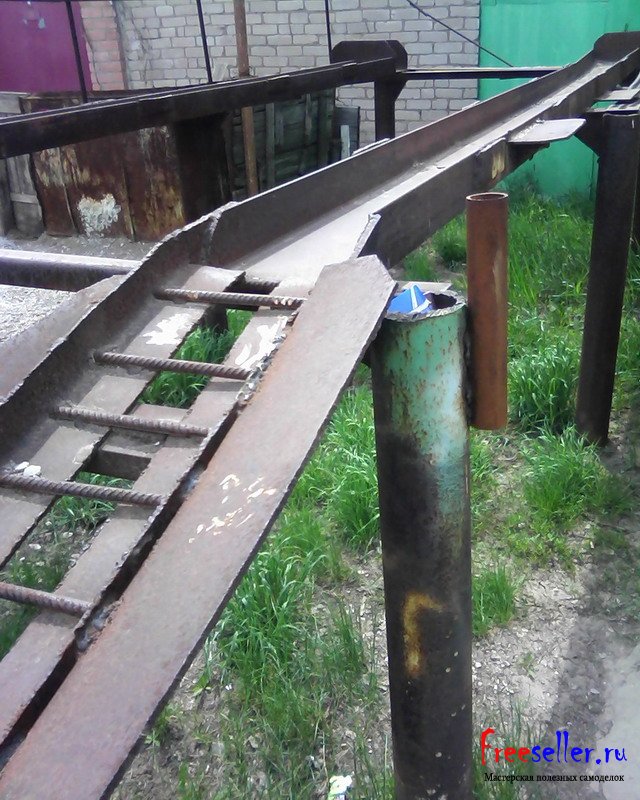

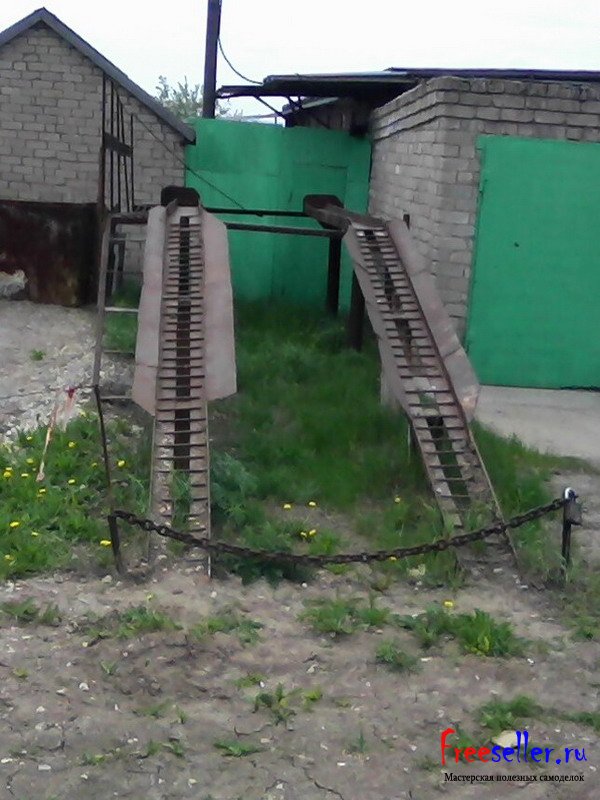

Площадка заезда на эстакаду делается из уголка 50 х 50 сваренного между собой арматурой или полосой из металла.

При желании и наличии соответствующего материала можно изготовить лестницу и площадку для перемещения по эстакаде, что очень удобно.



Эстакада своими руками



Эстакада своими руками



Эстакада своими руками



Эстакада своими руками



Эстакада своими руками



Александр Борисов, г. Самара
