Разварки своими руками


Технология изготовления колесных дисков разварок своими руками.

Разварки (развары) - это колёсные диски увеличенной ширины, сделанные (обычно своими руками) из обычных штампованных дисков, путём приварки друг к другу двух широких полок обода, взятых от двух дисков. Либо путём наваривания расширяющей вставки. С целью установки более широких покрышек.


Разварки своими руками



Материалы и инструменты для изготовления разварок:



- 2 колесных диска (для изготовления каждой разварки);

- Болгарка;

- Сварочный аппарат;

- Шовный герметик (необходим, только лишь при установке бескамерных шин);

- Краска для покраски.


Процесс изготовления

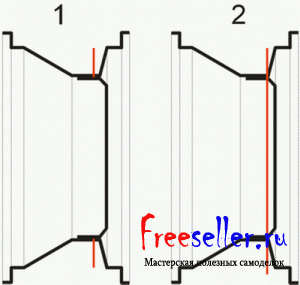

Берем 2 штампованных диска и у 2 диска (см. рисунок ниже) насквозь прорезаем болгаркой по красной линии, отсекая наружный обод и выкидываем его.

У 1 диска только надрез по красной линии наружного обода до внутренней части диска чуть ближе к середине, отсоединив наружный обод выкидываем его.



Разварки своими руками

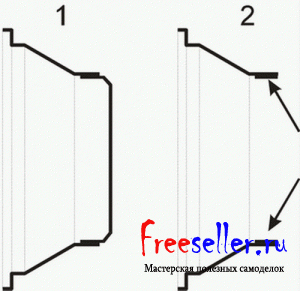

У 2 диска убираем ненужные остатки болгаркой.

Разварки своими руками

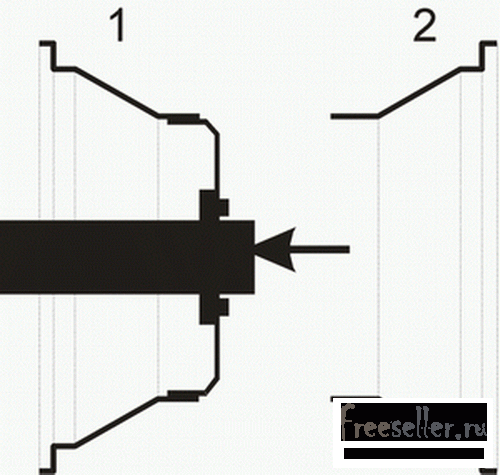

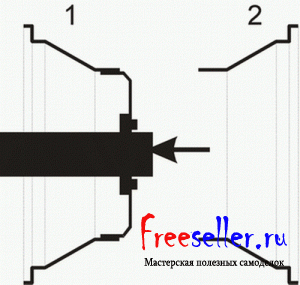

Оставшуюся часть диска 1 одеваем на ступицу заднего моста, фиксируем гайками и надеваем вторую часть. Выравниваем второй обод относительно первого, устраняем биение, прихватываем сваркой в четырех точках в местах стыка.

Разварки своими руками

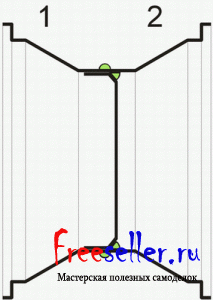

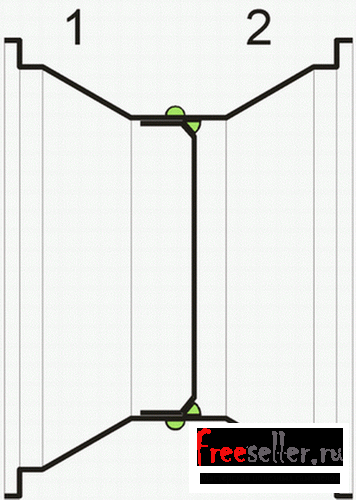

Зеленым цветом обозначены места проваривания.

Разварки своими руками

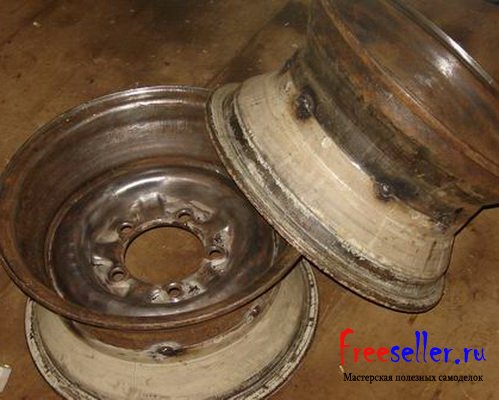

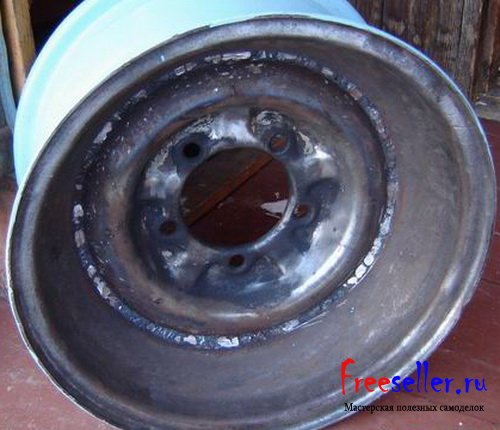

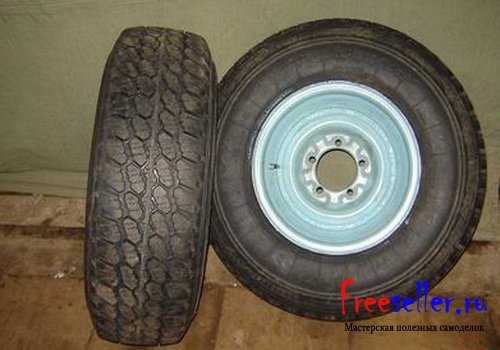

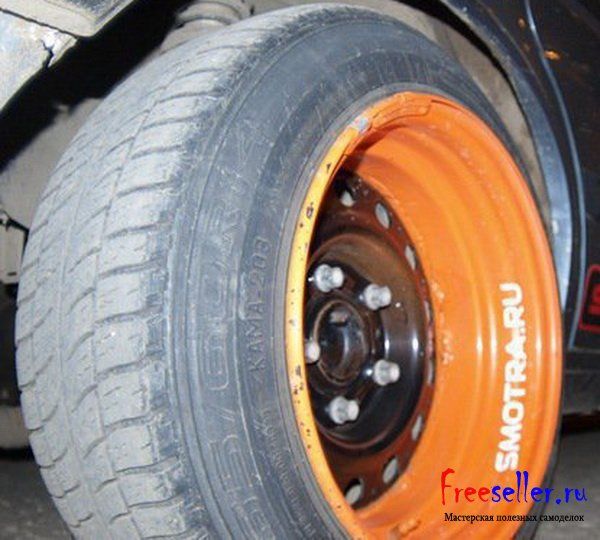

Фото отчет по изготовлению разварок



Разварки своими руками



Разварки своими руками

Разварки своими руками



Разварки своими руками

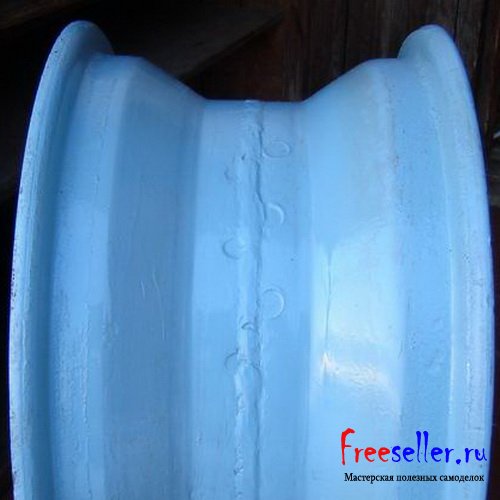

Для бескамерной установки нам просто необходимо герметизировать шов в середине диска. Это конечно стоит делать до покраски. Для этой цели нам подойдет Шовный герметик 3М. В качестве варианта, его можно развести обезжиривателем.
Внимание! Именно обезжиривателем, а не растворителем или, боже упаси, Уайт-спиритом! Разведенным герметиком мазать швы. Подождать пока встанет, удалить лишнее(стаместка, наждачка и т.п.), и в покраску, чтоб не ржавело и радовало внешним видом.



Разварки своими руками


Сами же разварки в основном красят краской оранжевого цвета.

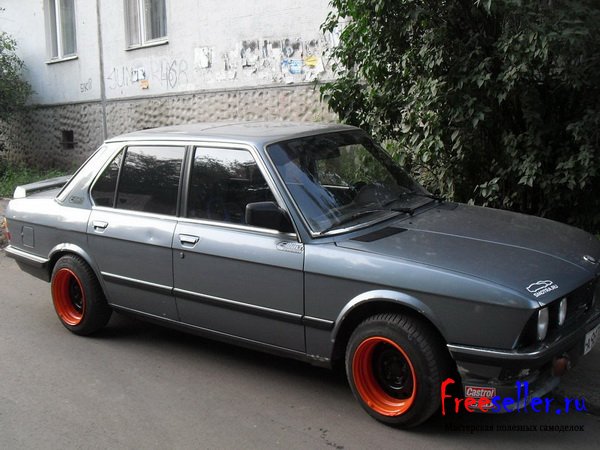

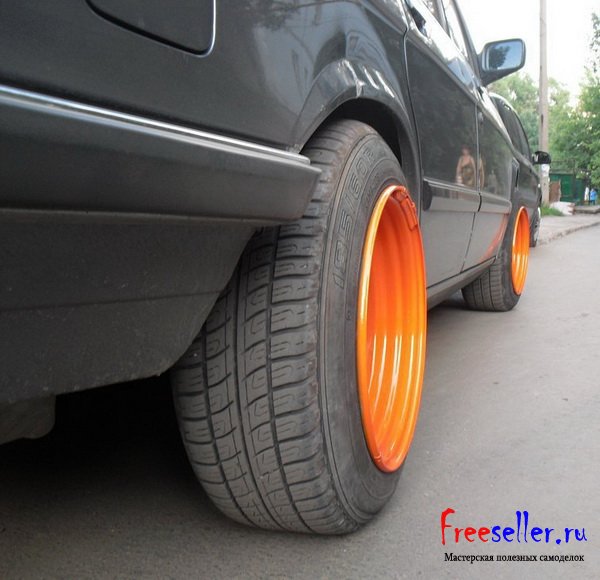

Самодельные разварки, установленные на бмв 3 серии 1988 года.

Разварки своими руками



Разварки своими руками



Разварки своими руками

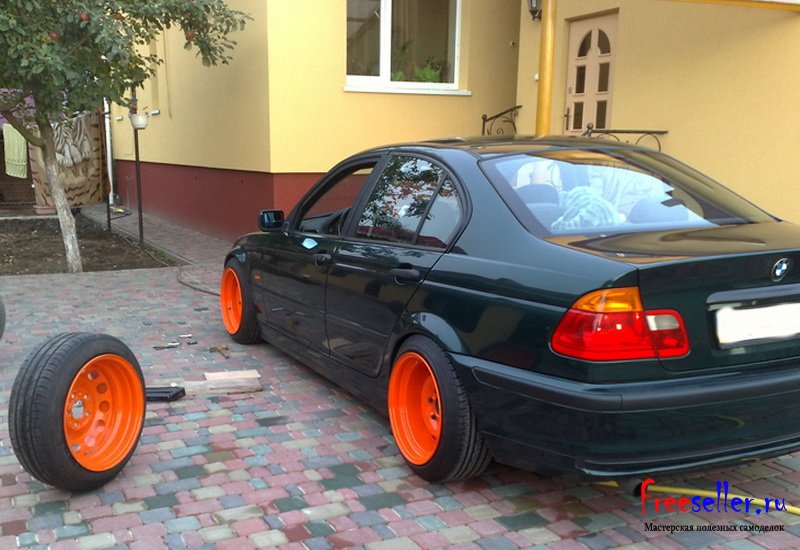

а вот разварки для бмв 5 серии в кузове e39

Разварки своими руками
Александр Борисов, г. Самара
Статься составлена по публикациям Зедиярова. А.Г., материалам Smotra.ru,
разварки изготовленные для статьи реально использовались у Ивана Попова на E46, и на BMW 5 серии фото выше
