Установка парктроника своими руками


Установка парктроника своими руками на примере BMW E32.

Для установки парктроника потребуется:

- Комплект парктроника (в нашем случае покупался на ебай из Китая за 550 рублей). электрическая дрель или шуруповерт.
- Дрель или шуруповерт.
- Малярная лента.
- Краска в цвет кузова в баллончике.
- Набор инструментов для снятие и установки бампера, и т.д.



Установка парктроника своими руками

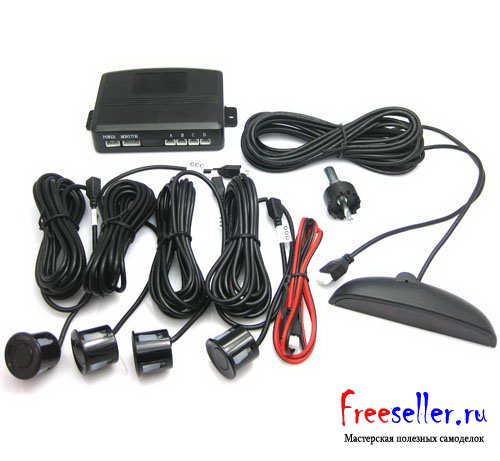

Комплект парктроника, состоящий из блока управления, LED дисплея, 4 паковочных датчиков, и кольцевой пилы.

Парктроники бывают с 4 или 8 датчиками, в нашем случае использовался парктроник с 4 датчиками. Остальные функции: голосовое сопровождение, звуковая индикация, визуальное освещение и т.д. это уже дело выбора.
но сущность установки от этого не меняется.



Установка парктроника своими руками

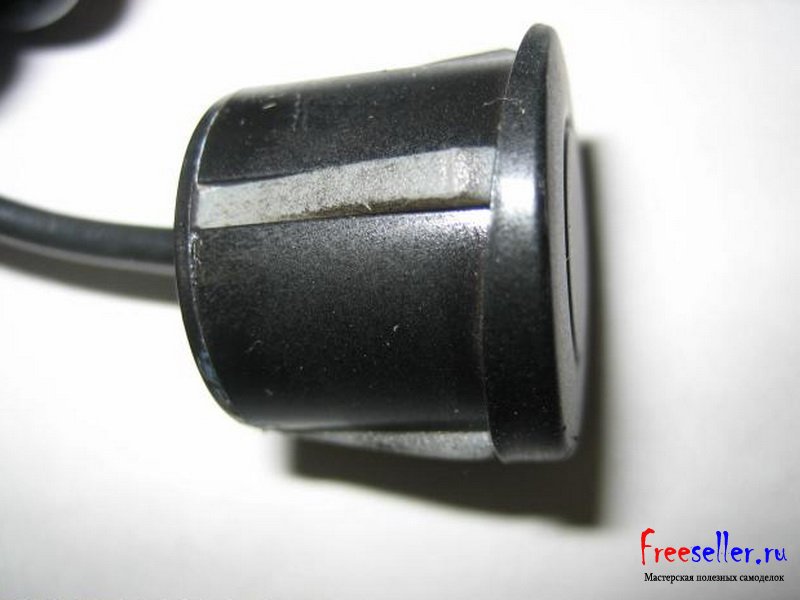

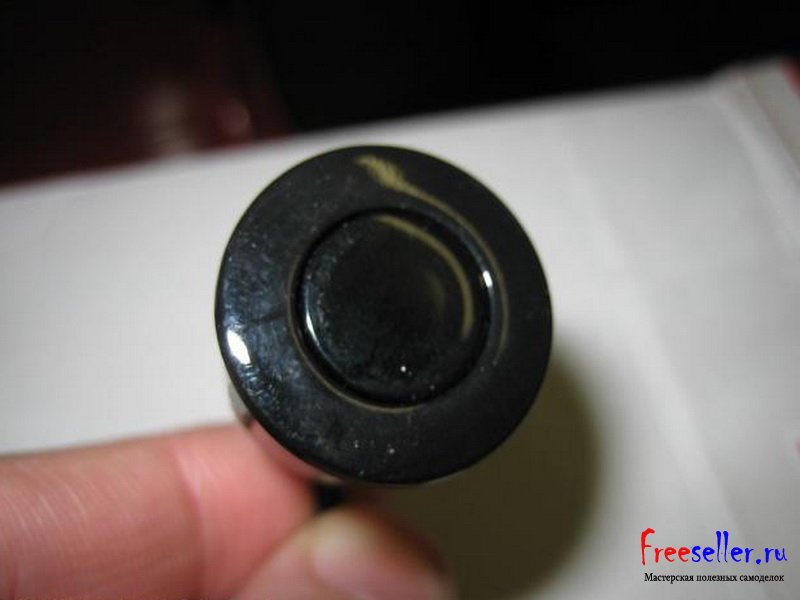

Паковочные датчики парктроника.



Установка парктроника



Установка парктроника своими руками

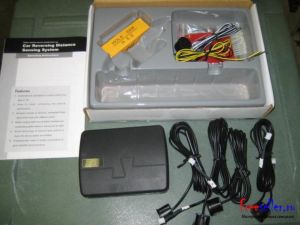

Комплект парктроника, заказанный из Китая.

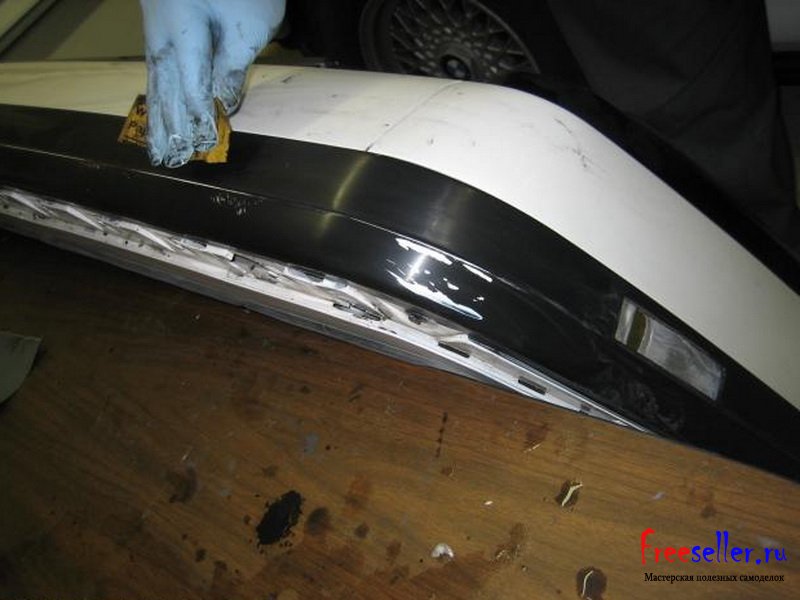

Прежде всего, необходимо снять с автомобиля задний бампер, очистить и обезжирить его.



Установка парктроника своими руками

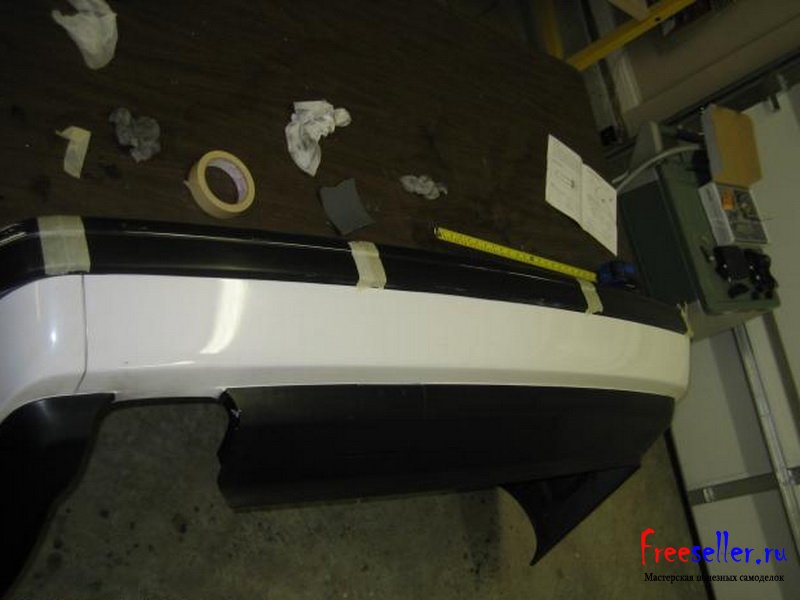

Разметить на бампере места установки паковочных датчиков и заклеить места установки малярной лентой.



Установка парктроника своими руками


Прикладываем паковочные датчики для примерки на размеченные места.



Установка парктроника своими руками

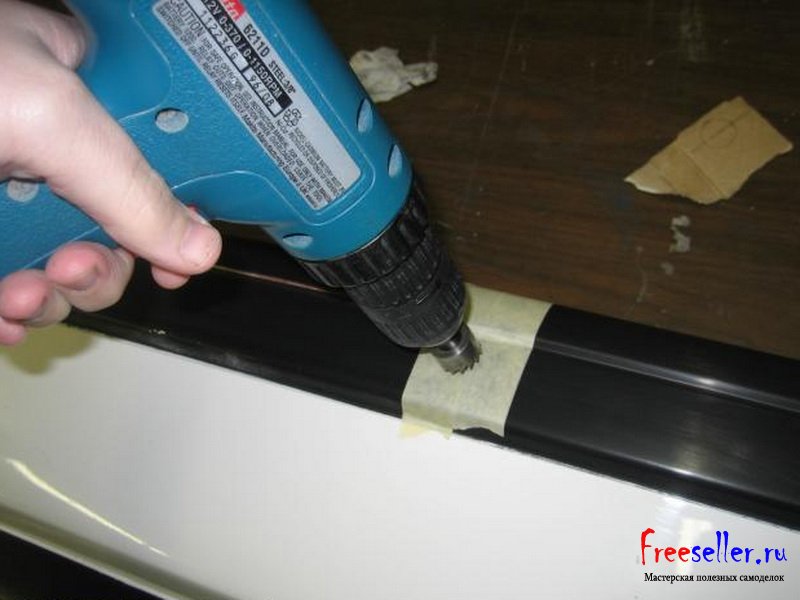

Отверстия в бампере сверлятся при помощи кольцевой пилы, входящей в комплект парктроника. Малярная лента кстати клеиться, для того чтобы не повредить бампер при сверлении.



Установка парктроника своими руками



Установка парктроника своими руками

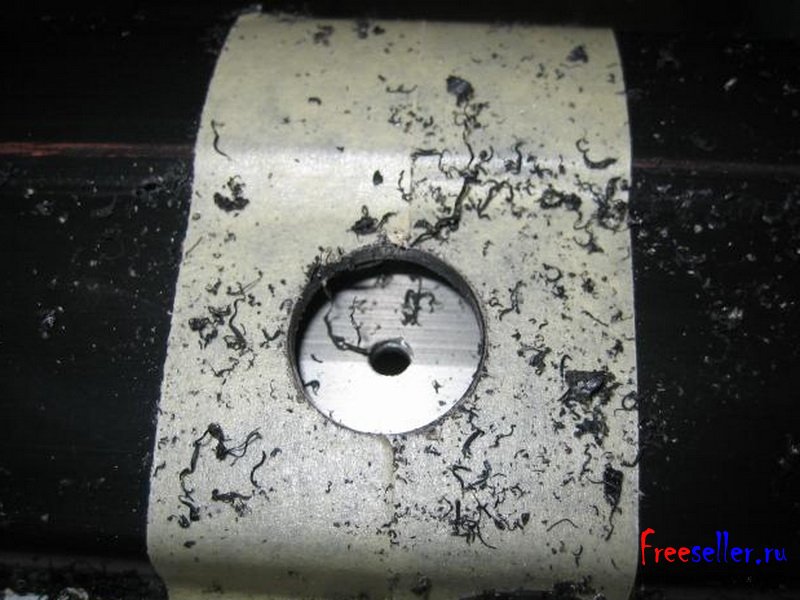

Отверстие в наружной облицовке бампера просверлено, уперлись в усилитель бампера.



Установка парктроника своими руками

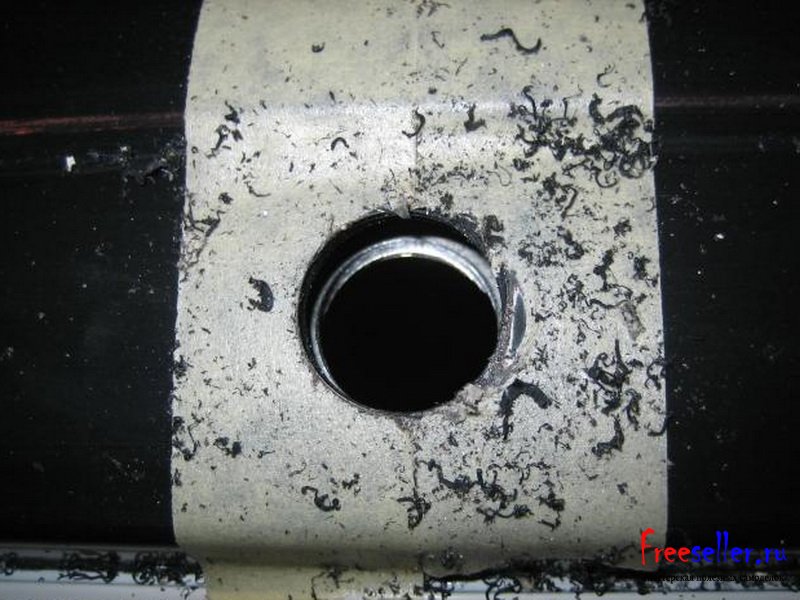

Сверлим дальше отверстие в усилителе.



Установка парктроника своими руками


Паковочные датчики обычно бывают: черные, серые, белые, поэтому чтобы попасть в цвет машины, их необходимо покрасить.

Для покраски сооружаем из картона подставку, в которой вырезаем нужное кол-во отверстий, и красим из баллончика 2 раза с сушкой 15-30 минут между слоями.



Установка парктроника своими руками



Установка парктроника своими руками

После покраски, если это необходимо проходим датчики лаком.



Установка парктроника своими руками


При установке паковочных датчиков очень важно соблюдать их перпендикулярное расположение относительно земли!

Для этого вместе с датчиками в наборе идут специальные пластиковые кольца с изгибами.
Если бампер в месте крепления датчиков не имеет ровной плоскости, при помощи этих колечек можно выбрать эту разницу.



Установка парктроника своими руками


При установке датчика нужно внимательно следить, чтобы надпись на тыльной стороне "UP" (иногда совместно со стрелочкой) смотрела верх!

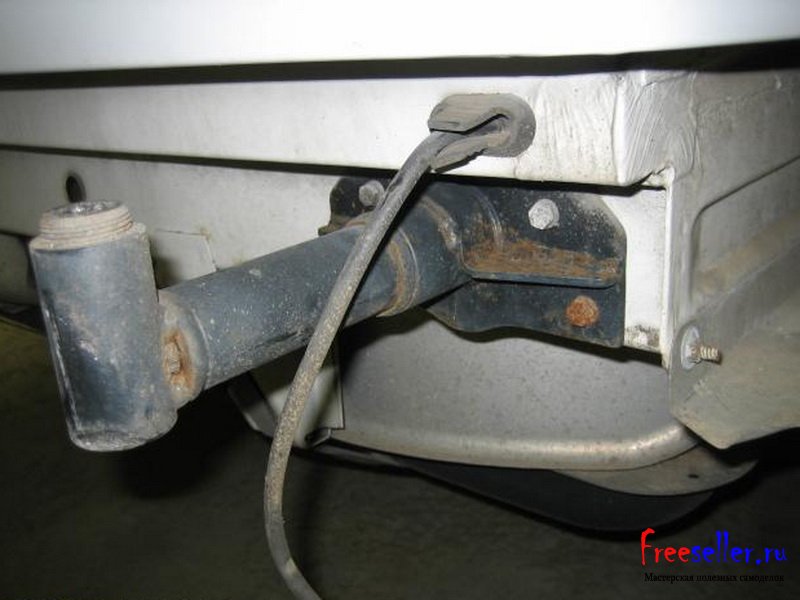

Вставляем датчики, при помощи пластиковых стяжек фиксируем провода внутри бампера и проводим их к месту установки блока управления(обычно в багажнике в нише крыла).



Установка парктроника своими руками


Ставим обратно бампер, и протягиваем провода от датчиков через салон, полностью разбирать не нужно, снимаем только боковые пластиковые накладки под дверями.

Выбираем место для установки блока и подключаем его к монитору, датчикам и питанию согласно инструкции.



Установка парктроника своими руками

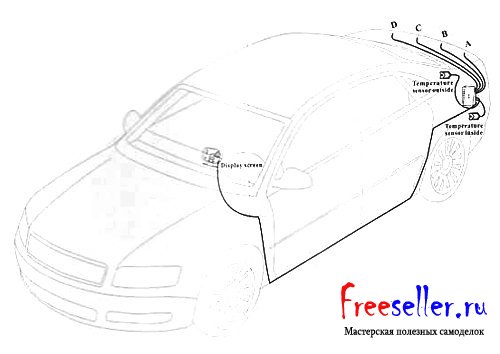

Схема размещения блоков и датчиков парктроника в автомобиле.

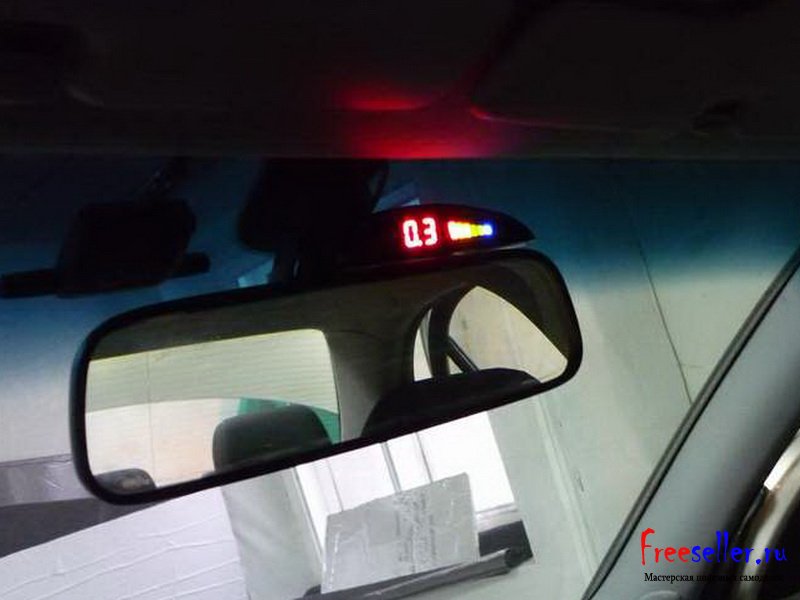

Монитор индикации устанавливается на ваше усмотрение, обычно его вешают на зеркало заднего вида, но возможны и другие варианты. Это уже как кому удобней.



Установка парктроника своими руками



Статья составлена по материалам bimmerboard.com
