Самодельный кондиционер из старых теплообменников

  • Опубликовано: 10 сентября 2012

Как сделать самодельный кондиционер из старых теплообменников.


Как сделать самодельный кондиционер из старых теплообменников.


Пред история изготовления самодельного кондиционера.


Для изготовления данного кондиционера использовались старые алюминиевые теплообменники, с медными трубками, которые достались нам бесплатно, мы нашли их случайно на заброшенном полигоне.

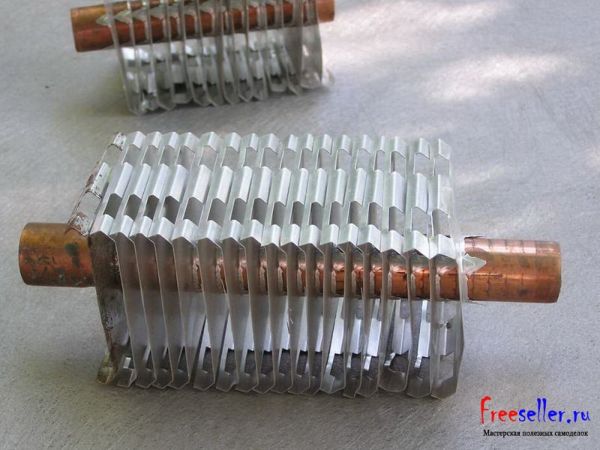

 алюминиевые теплообменики с медными трубками


В наше время конечно такие вещи под ногами не валяются, поэтому решили не просто сдать их на металлолом, а сделать из них что нибудь полезное.


Как раз было очень жаркое лето, и на даче у нас была скважина с холодной водой, мы подумали, а что если попробовать сделать из теплообменников самодельный кондиционер.


Для этого были приготовлены:

  • 12 теплообменников;
  • медные трубы и фитинги;
  • краны и шланги;
  • вентилятор с кожухом на 12 вольт от автомобиля.

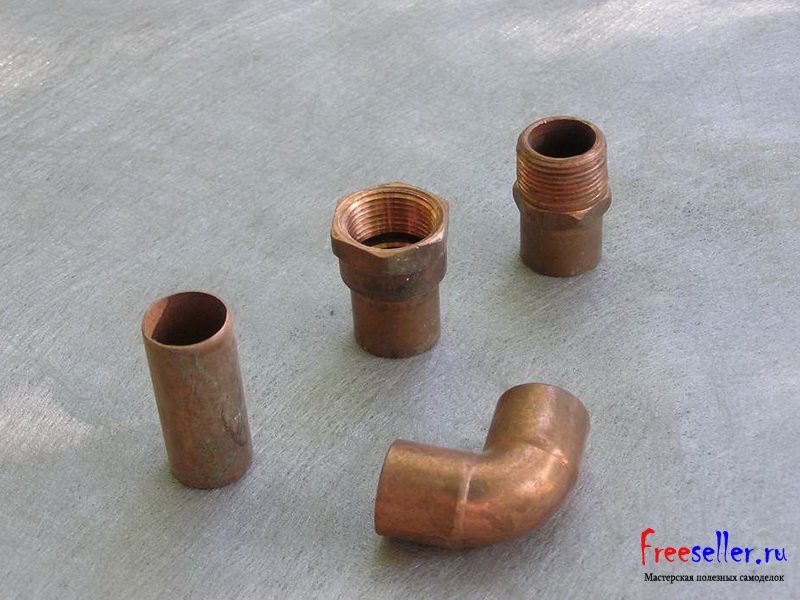

медные трубы и фитинги

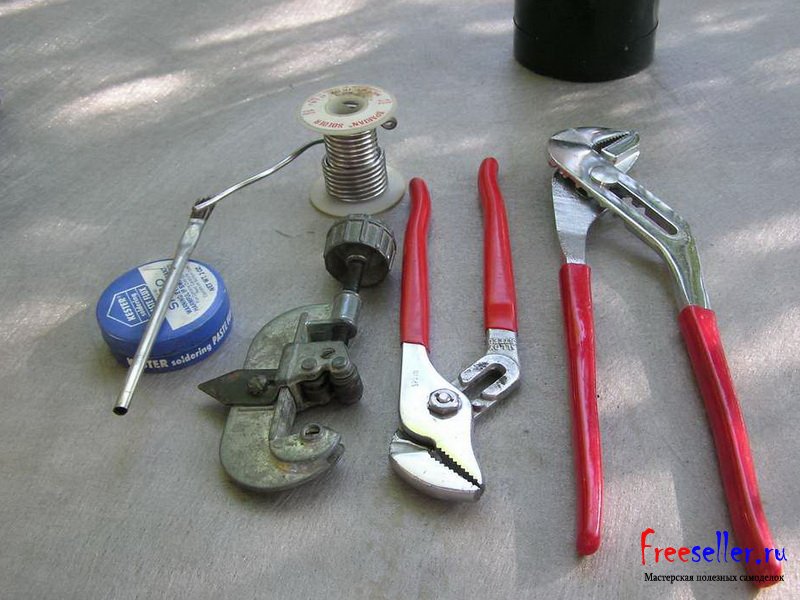

Из инструментов использовались:

  • нож для резки медной трубы (труборез);
  • 2 ключа;
  • рулетка;

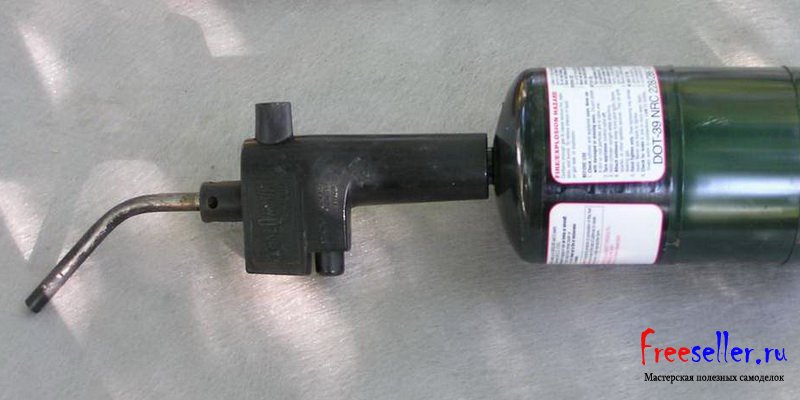

  • инструмент для пайки медных труб.

Используемый инструмент для изготовления самодельного кондиционераИспользуемый инструмент для изготовления самодельного кондиционера

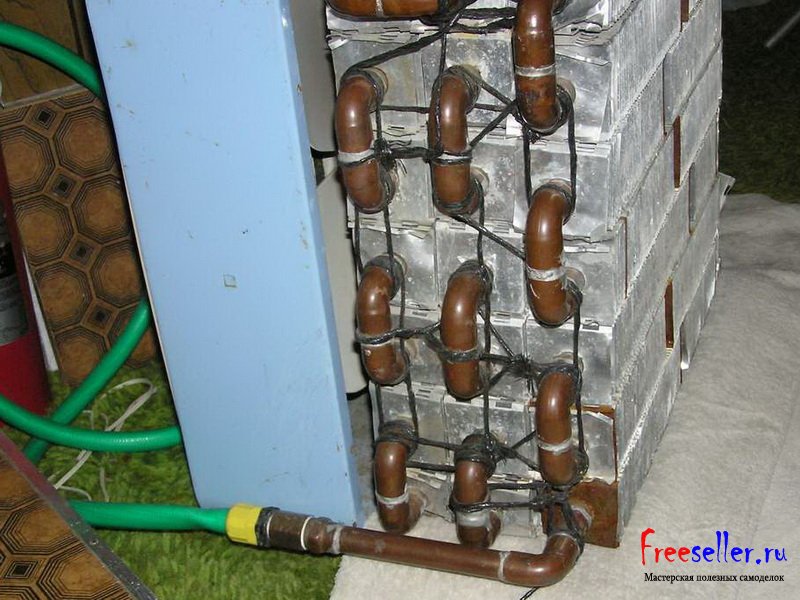

Конструктивно самодельный кондиционер представляет собой 12 теплообменников последовательно соединенных между собой медными трубками с помощью пайки.

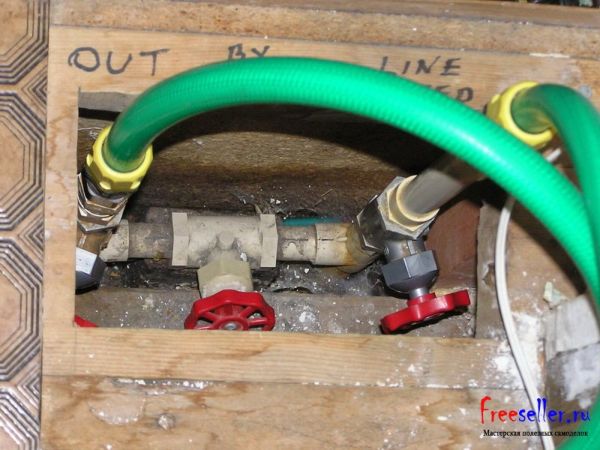

К блоку теплообменников подключена подача холодной воды со скважины, и предусмотрен выход воды в канализацию.

В задней части кондиционера установлен автомобильный вентилятор охлаждения в сборе с кожухом.

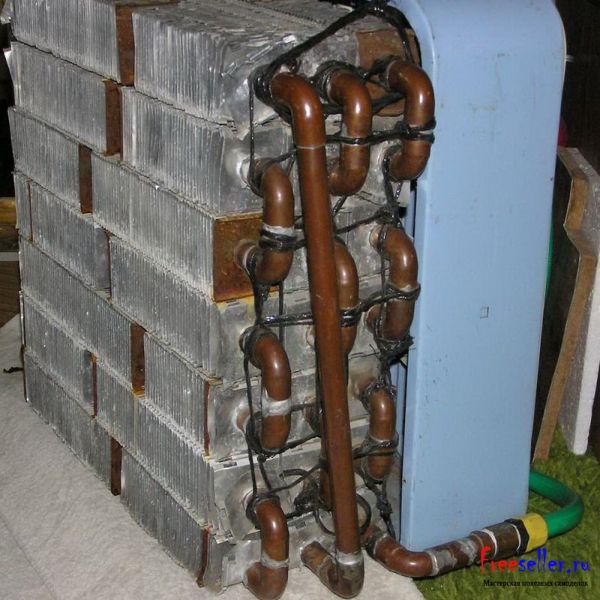

 Изготовление самодельного кондиционераИзготовление самодельного кондиционера

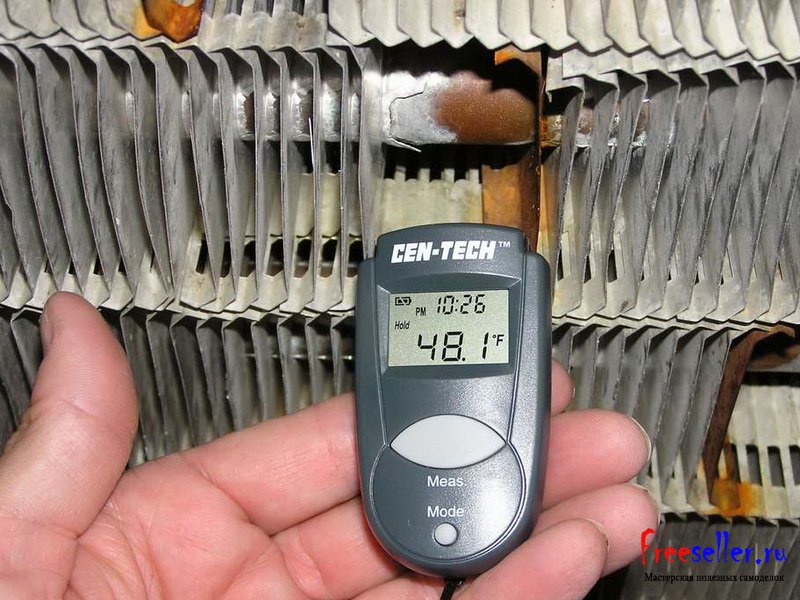

Холодная вода циркулируя под давлением в теплообменниках, охлаждает их, а вентилятор способствует распределения холода внутри помещения.


Изготовление самодельного кондиционераИзготовление самодельного кондиционераИзготовление самодельного кондиционера

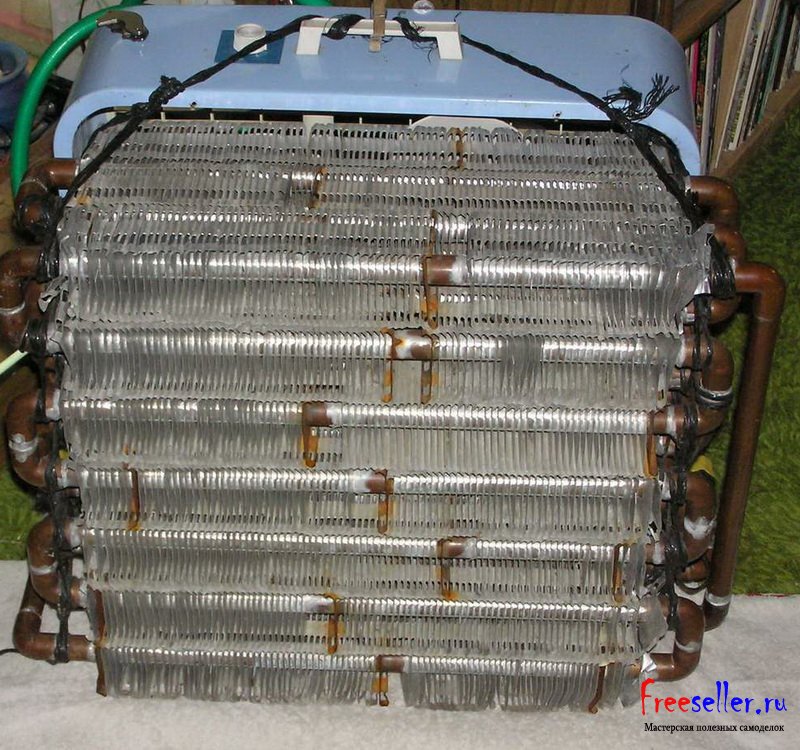

Вот такой вот получился у нас кондиционер.
