Чистка дизельных форсунок своими руками


Чистка дизельных форсунок своими руками Винсом, без съема самих форсунок на примере BMW E39 525 tds (m51) и 525 d (m57).

О чистке форсунок бензиновых двигателей уже описывалась ранее в http://www.freeseller.ru/3072-chistka-forsunok-svoimi-rukami.html на этот раз я хотел описать процесс чистки дизельных форсунок на примере BMW E39 525tds (двигатель м51) и BMW E 39 525d (двигатель m57), с помощью Винса (Winns), без съема самих форсунок.



Для этих целей потребуется:



- Winns промывка для дизельных систем (1 банка объемом 500 мл на 1 автомобиль)



Чистка дизельных форсунок своими руками



+ необходимо соорудить топливный насос, который будет закачивать Винс промывку в ТНВД.



Для этого было куплено:



- топливный насос от газели;
- топливный фильтр;
- шланги топливные;
- хомуты.



Чистка дизельных форсунок своими руками

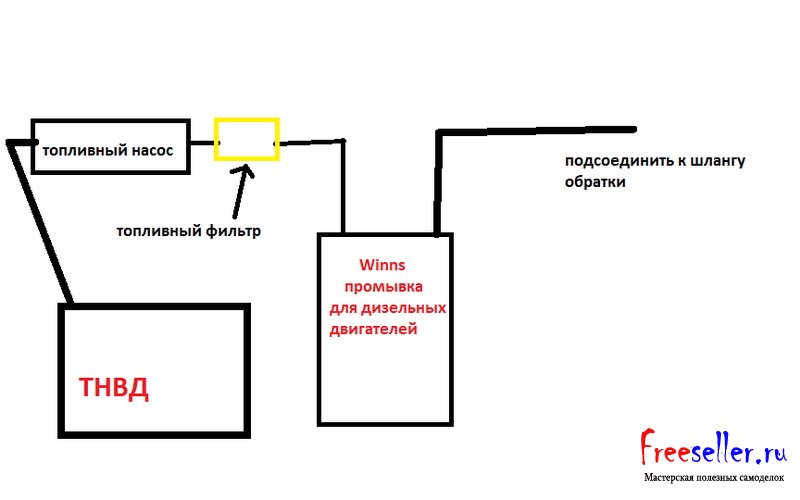

Рис.1 Схема для чистки форсунок.



Как чистить форсунке на дизеле



1) Отключаем с помощью предохранителей топливные насосы в баке и подкачивающий насос если таковой имеется. (На BMW e39 это предохранители 17 и 31 в бардачке)



2) К самодельному насосу подключаем топливный фильтр и шланги и отпускаем его в баночку с винсом. Шланг с выхода насоса подключаем к шлангу ТНВД.



3) Снимаем шланг обратки от трубки идущий в бак. (Если у вас 2 трубки обратки - 1 надо заглушить) удлиняем трубку с помощью шланга и отпускаем в отверстие с баночкой Винса.



4) Подключаем питание к самодельному насосу (На бмв подключаем к плюсовой клемме на двигателе и массе), ждем пока топливный насос прокачает систему и на топливный фильтр заполниться соляркой.



6) Включаем зажигание, заводим и даем двигателю поработать 15-20 минут или более, пока промывка не закончиться.



(Лишнее топливо с форсунок и ТНВД стекает с обраток в банку с винсом и процесс идет по кругу. пока промывка не закончиться).



При чистке форсунок соблюдайте осторожность, не курите и не пользуйтесь огнем в помещении в котором работаете, есть опасность воспламенения.

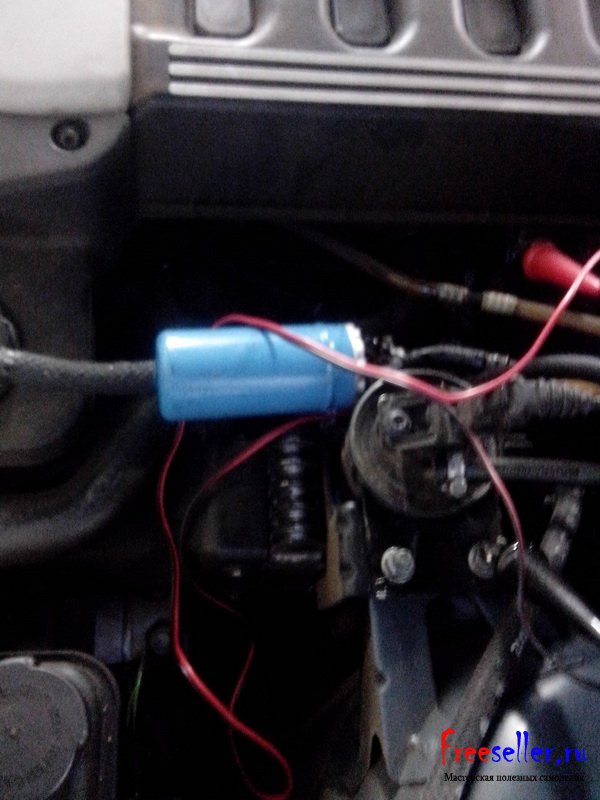

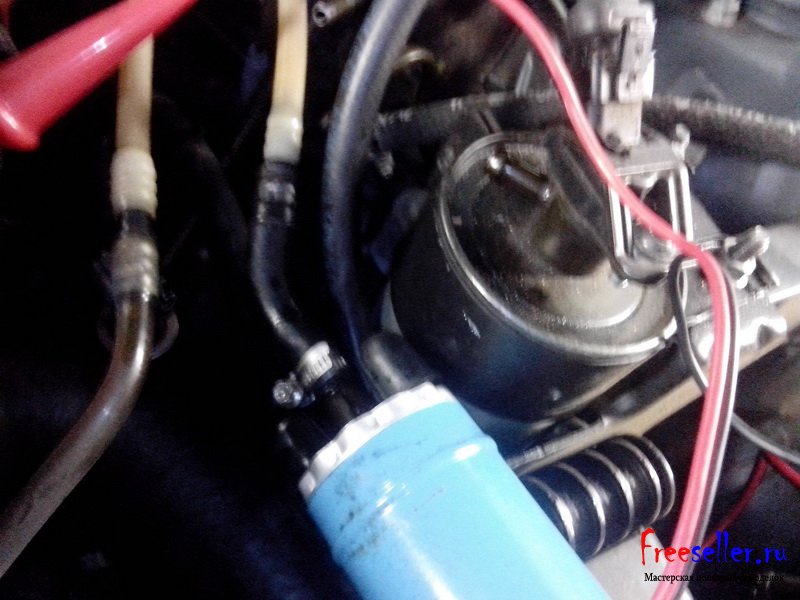

Фото отчет по чистке дизельных форсунок на BMW E 39 525tds (двигатель m51)



Чистка дизельных форсунок своими руками



Чистка дизельных форсунок своими руками



Чистка дизельных форсунок своими руками



На этом двигателе 1 трубку обратки, здесь проще. сняли шланг с трубки подключили его к другому шлангу через штуцер.

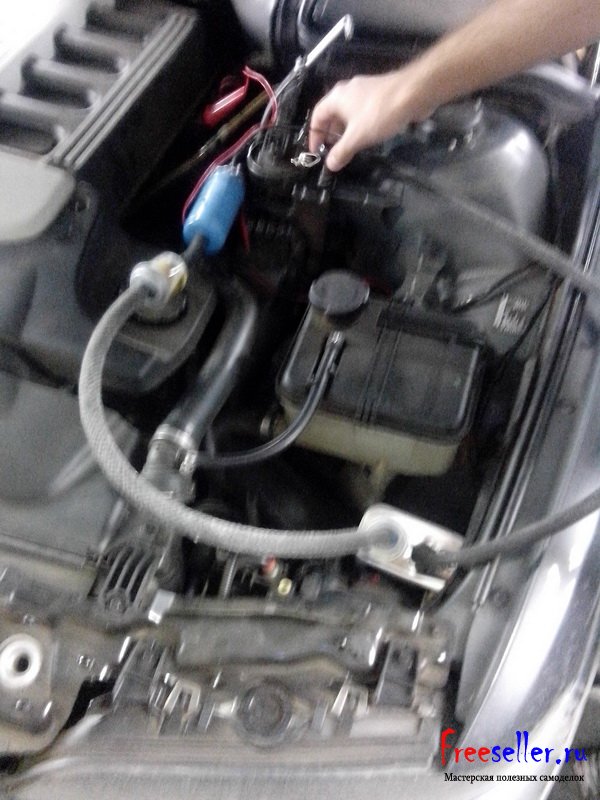

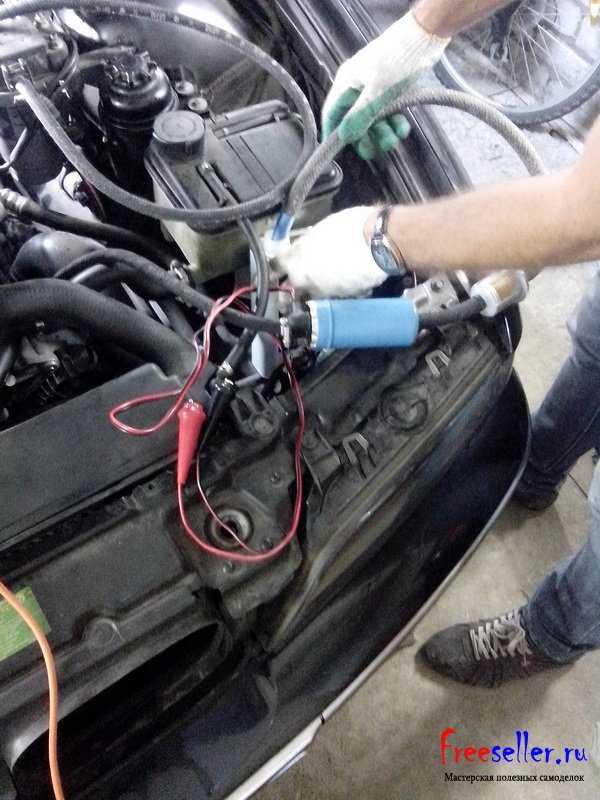

Фото отчет по чистке дизельных форсунок на BMW E 39 525d (двигатель m57)



Чистка дизельных форсунок своими руками



Чистка дизельных форсунок своими руками



Чистка дизельных форсунок своими руками



Чистка дизельных форсунок своими руками



Чистка дизельных форсунок своими руками



а на m57 трубок обраток 2, снимаем оба шланга и 1 шланг заглушаем.



После того как промывка Wins закончиться отключаем топливный насос, подключаем шланги топливной системы на место, ставим предохранители, заводим машину, катимся и чувствуем разницу.



Для профилактики такую чистку форсунок а заодно и ТНВД проводить необходимо 1 раз в 15000 км.



P.S. Подобная очистка позволяет очистить сам ТНВД и распылители форсунок от нагара. Если после подобной прочистки работа форсунок не улучшилась, скорее всего у форсунок неисправны распылители, т.к. сильно забитым, поцарапанным распылителям такая прочистка как правило не поможет.
в этом случае диагноз один - снимать форсунки и нести на стенд на проверку, при необходимости проводить ремонт, замену распылителей или замену на новые.

Александр Борисов, г. Самара

Специально для сайта:

Полезные Самоделки


Комментарии пользователей (2)
  1. CoRsar 0 0
    #1 CoRsar 17 ноября 2013 21:35
    Каким образом в ТНВД появляется НАГАР?!

  2. admin 300 29
    #2 admin 17 ноября 2013 21:41
    Цитата: CoRsar
    Каким образом в ТНВД появляется НАГАР?!

    Нагар появляется на форсунках.
    У вас, что на ТНВД он?
