Как сделать простейший детекторный радиоприемник.

В детстве я был заядлым радиолюбителем, и первой моей самоделкой был как раз детекторный радиоприемник.

Конечно мощность детекторного радиоприемника не велика, и хороший уровень приема будет только у одной радиостанции, остальные могут просто заглушаться,  но детекторный приемник позволяет прослушивать радиостанции без использовании батареек, т.е. работает он непосредственно за счет энергии радиоволн.

Детали для изготовления детекторного радиоприемника:


- Диод (подойдут германиевые диоды Д2, 18,20, как самые дешевые и широко распространенные).

- Конденсаторы C 1 переменный керамический или воздушный, предназначен для настройки приемника на частоту радиостанции (5-300 пФ), С2 нужен, чтобы убрать ВЧ - составляющую и повысить качество звука (2000 - 6800 пФ).

- наушники (телефоны) Подходят только высокоомные телефоны (ТА-4, ТОН-2, ТОН-2М, ТАГ-1, ТГ-1), абсолютно не подходят низкоомные или наушники от плеера.

- Проволока для изготовления катушки колебательного контура и антенны. Диаметром от 0,1 до 1 мм

- Кусок бумаги или цилиндр для катушки колебательного контура.



Принцип работы детекторного радиоприемника


Настроив контур на частоту принимаемой радиостанции, выделяем высокочастотный АМ - сигнал. Частота его колебаний велика (более 100 кГц), и в наушниках он слышен не будет. Сигнал нужно продетектировать (преобразовать ВЧ электрические колебания, в колебания НЧ). Для этого служит диод VD 1 (рис.2). Он обладает свойством проводить ток только в одном направлении, от анода, обозначенного треугольником, к катоду. Положительные полуволны колебаний в контуре вызовут ток через диод, а отрицательные закроют его, и тока не будет.
При отсутствии конденсатора C 2 через наушники будет протекать пульсирующий ток. Он содержит постоянную составляющую, которая изменяется со звуковой частотой. Такой ток уже вызовет в наушниках звук. Процесс детектирования улучшается при подсоединении блокировочного конденсатора C 2. он заряжается положительными полуволнами почти до амплитудного значения колебаний, а в промежутках между ними сравнительно медленно разряжается током через наушники.

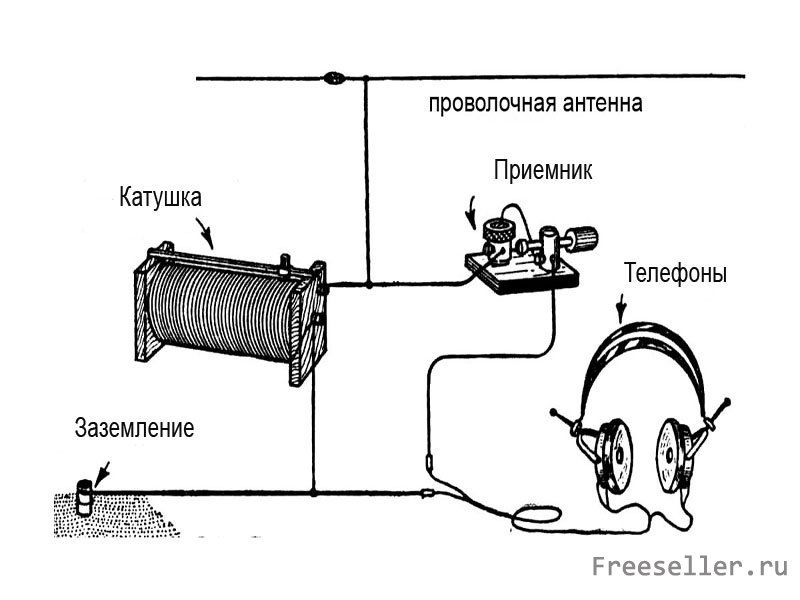

Принципиально простейший детекторный радиоприемник состоит из следующих узлов:



Детекторный радиоприемник

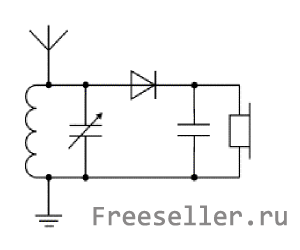

Схема изготовления детекторного радиоприемника



Детекторный радиоприемник





Для изготовления корпуса детекторного радиоприемника можно использовать оргстекло + несколько болтов с гайками для изготовления ножек.

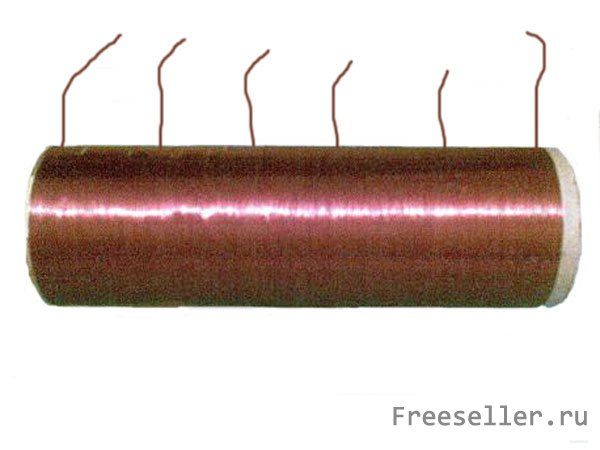

Изготовление катушки колебательного контура:

Катушка колебательного контура может быть:

- Для приема средних волн, каждая часть содержит 20 витков,

- Для приема длинных по 60 витков.


Определитесь с длинной волн, и  можно приступить к наматыванию катушки.

Берем цилиндр диаметром 10 см, скотчем обклеиваем его вокруг газетой.

Второй слой газеты накручиваем неплотно на первый, чтобы после намотки проволоки, катушку легко можно было снять.

Наматываем проволоку виток к витку, между двумя частями оставляем 5 см. проволоки  (так же по  5 см., оставьте на выходе и входе катушки).

Намотали? Теперь обматываем в два слоя, вдоль витков изолентой, далее снимаем катушку с цилиндра и обматываем еще и поперек.



Детекторный радиоприемник


Подключение к заземлению

для изготовления заземления вбейте в землю с теневой стороны дома (там земля все время влажная) металлический штырь, предварительно соединив его с проводом.

Чем лучше вы заземлите, тем лучше будет прием радиосигнала. Проводим провод заземления в дом.

Лично я в детстве использовал для заземления металлическую трубу от стояка отопления, но так делать не совсем правильно, да и заземления труба в наше время может и не иметь, т.к. многие меняют трубы на пластиковые.

Использование антенны

Сделать антенну для детекторного радиоприемника можно из медной проволоки.

Длина проволоки для антенны зависит от того, какой результат вы хотите получить.

Например:

- Антенна длиной 10 м, будет принимать только одну станцию, но хорошо и громко.

- Антенна длиной 1 - 3 м, будет принимать несколько радиостанций, но с плохим качеством.

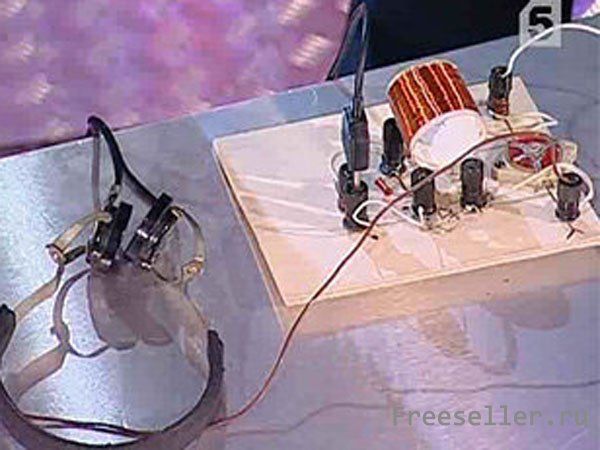

Готовый детекторный радиоприемник может выглядеть так



Детекторный радиоприемник

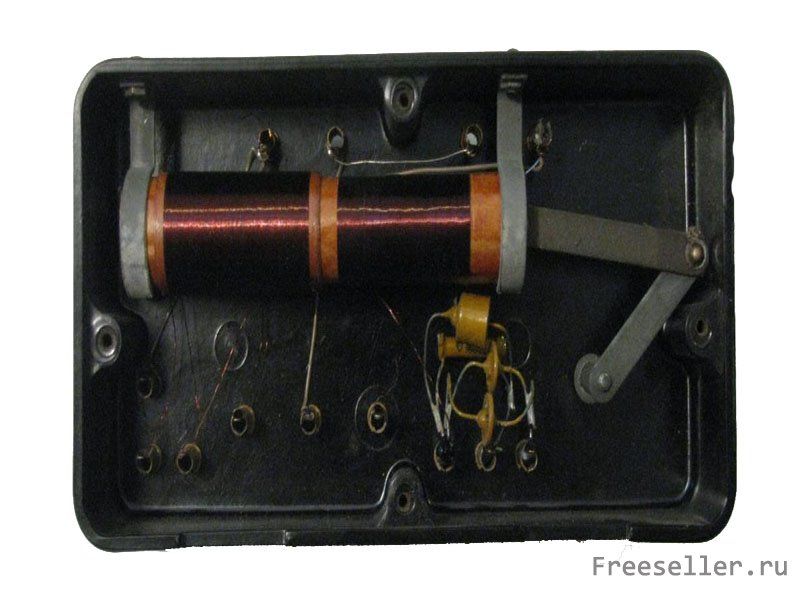

или так



Детекторный радиоприемник



Настройка детекторного приемника


Настройка осуществляется путем перемещения одной части катушки относительно другой. Также можно заменить C1, несколькими переменными конденсаторами. Настраивая их, вы добьетесь максимального качества сигнала.
Если качество сигнала очень плохое, можно попробовать сделать катушку из более толстой проволоки.
