Как сделать паровозик своими руками


Как сделать самодельный паровозик своими руками.

Многие, наверное видели или даже покупали для своих детей паровозики или может быть даже целые железные дороги в качестве игрушек для своих любимых деток.



А если попробовать изготовить паровозик своими руками?



Материалы для изготовления паровозика:



- Брусок деревянный 50*50 или 100*100 на ваше усмотрение. длинной от 50 см;

- Куски дерева (используем сосну, дуб) подробности ниже;

- Шлифовальная бумага;

- Клей;

- краска;

- Лак.



Инструменты для изготовления паровозика:



- Дрель электрическая + желательно фрезерный станок или гравер;

- Ножовка;

- Рубанок;

- Струбцина или тиски;

- Набор стамесок;

- Шлифовальная машина или шлифовальный станок;

- Сверла + перовое сверло + фрезы;

- Циркуль;

- Карандаш.



Изготовление паровозика



Шаг 1: Начальный этапа изготовления паровоза

Подготовьте деревянный брусок размером 50 * 50 мм либо другой большего размера.

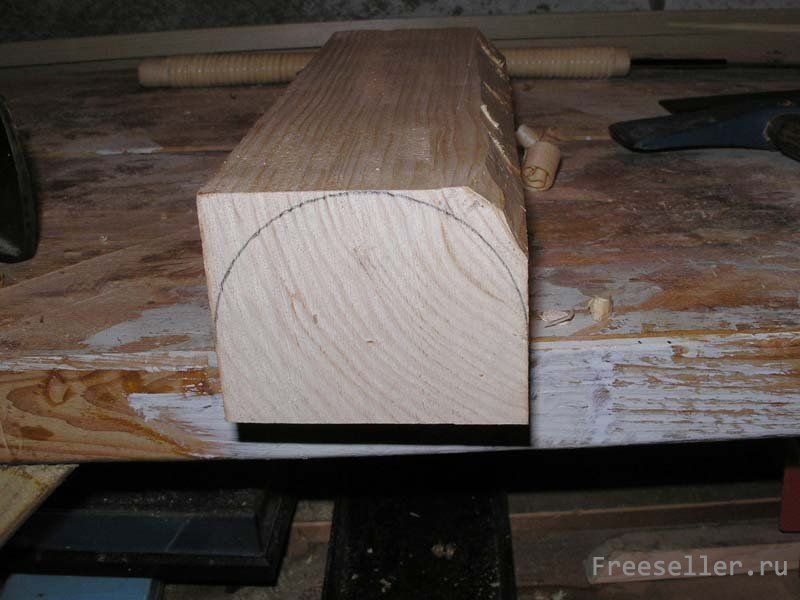

С помощью циркуля отметьте по торцу бруска с 2-х сторон полукруг.



Как сделать паровозик своими руками

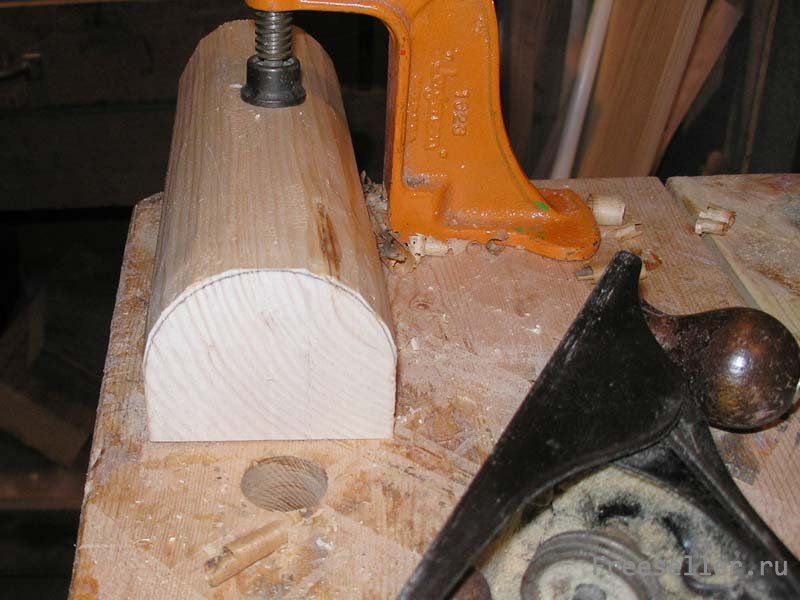

Сточите с помощью рубанка брусок, до образования полукруга. Для этих целей удобно использовать струбцину или тиски, но если у Вас их нет. можете попробовать отстрогать без них, что конечно будет немного сложнее.



Как сделать паровозик своими руками



Шаг 2: Шлифование детали

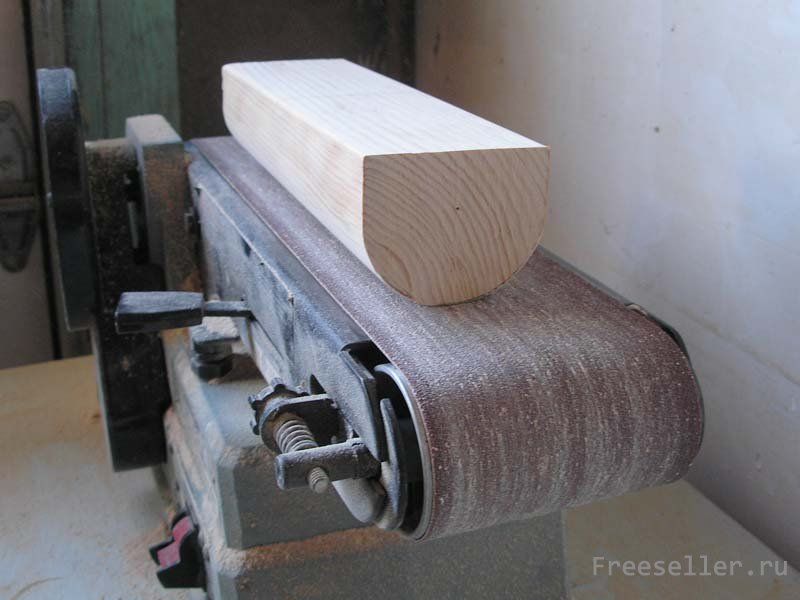

С помощью шлифовальной машинки или шлифовального станка выполните шлифование полукруглого бруска сначала грубой шлифовальной бумагой с зернистостью 60, затем мелкой наждачкой с зернистостью 180.



Как сделать паровозик своими руками



Шаг 3: Изготовление корпуса паровоза

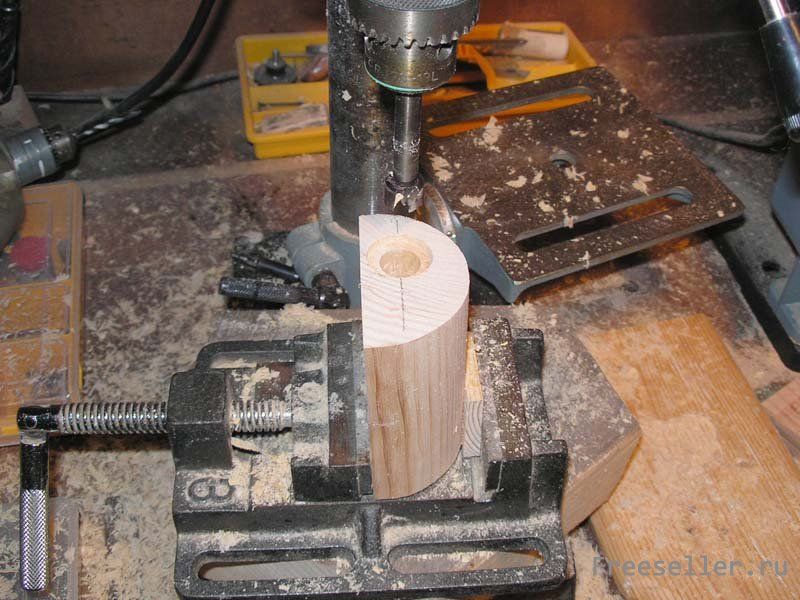

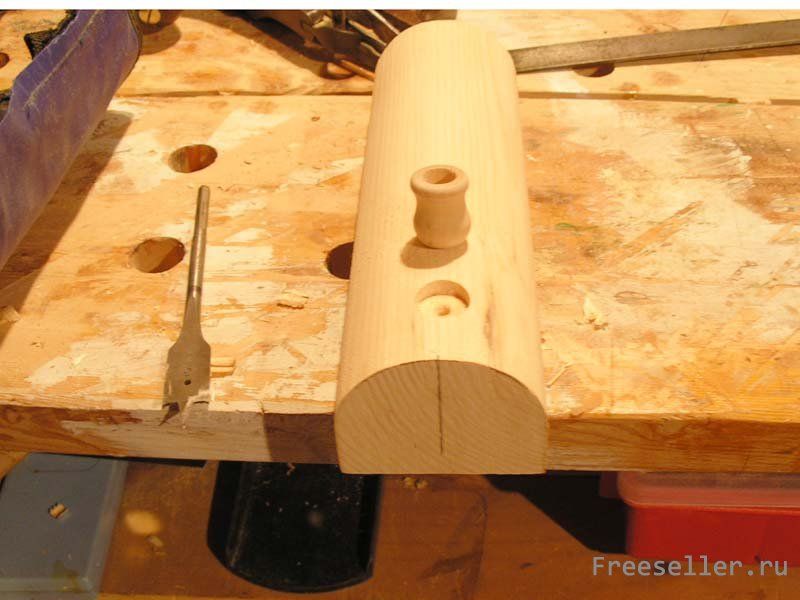

Отметьте карандашом центр вашего бруска, и с помощью перового сверла просверлите отверстие по верху для трубы паровоза.

В качестве трубы паровоза можно использовать, что угодно: декоративные пробки или что то другое, а можно конечно выточить деталь на токарном станке , так интереснее.



Как сделать паровозик своими руками



Шаг 4: Изготовление кабины паровоза

Теперь приступим к вырезанию кабины на паровозике.

Для этого используем циркуль и карандаш.

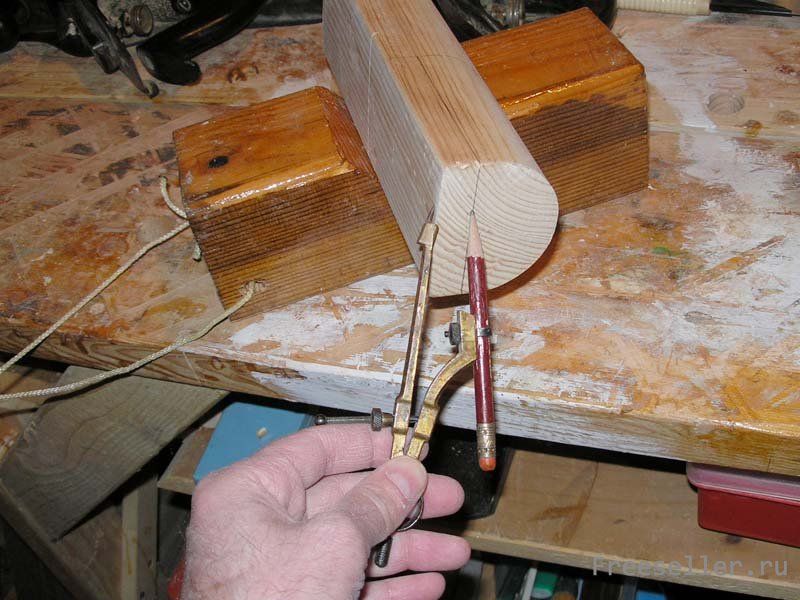

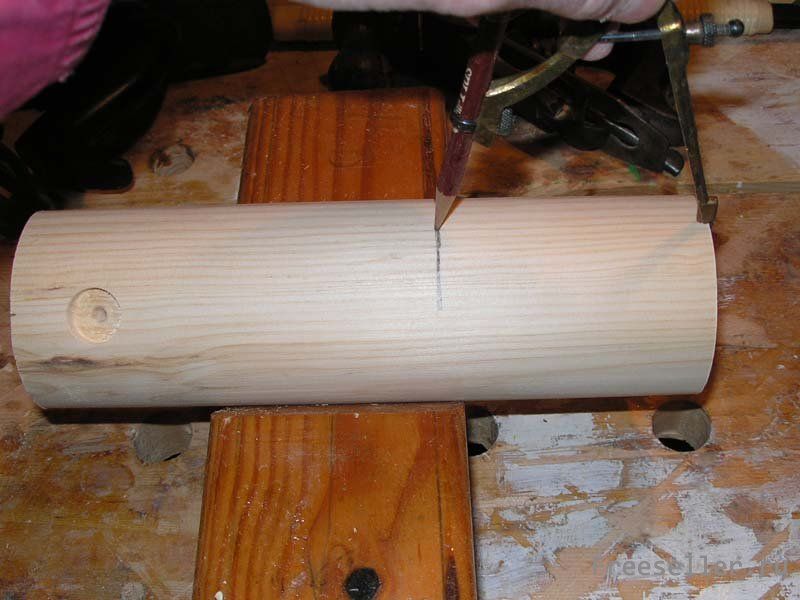

Отмеряем 1/3 часть от всей длинны паровоза. и делаем отметку карандашом.



Как сделать паровозик своими руками



Как сделать паровозик своими руками



Отмерили?

Теперь отмерьте 1/3 часть по торцу бруска, и сделайте еще 1 отметку.



Как сделать паровозик своими руками

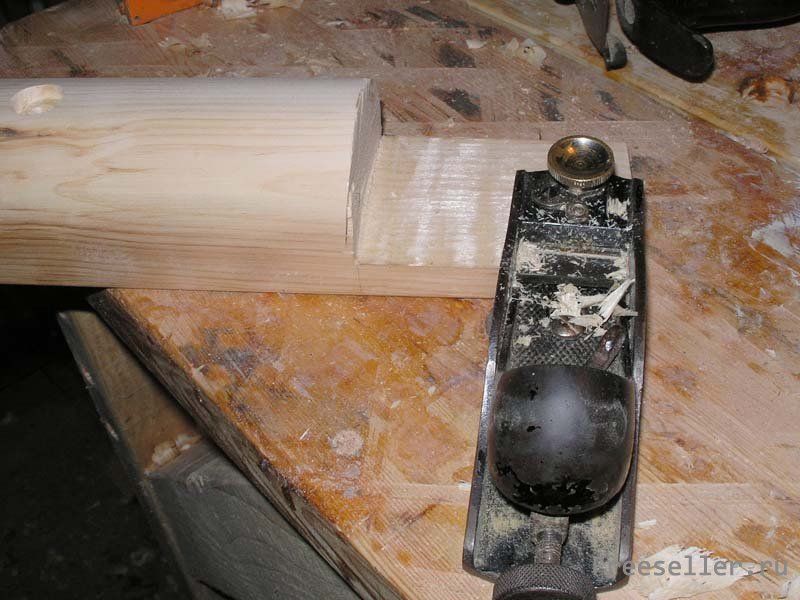

Прочертите линии для надреза, и с помощью ножовки отпилите лишнюю часть, но не выбрасывайте ее , она нам еще пригодиться.

Финишную обработку поверхности можно сделать обычным рубанком.



Как сделать паровозик своими руками



Шаг5: Изготовление крыши для кабины паровоза

Теперь из лишней части от предыдущего шага изготавливаем крышу для кабины паровоза.

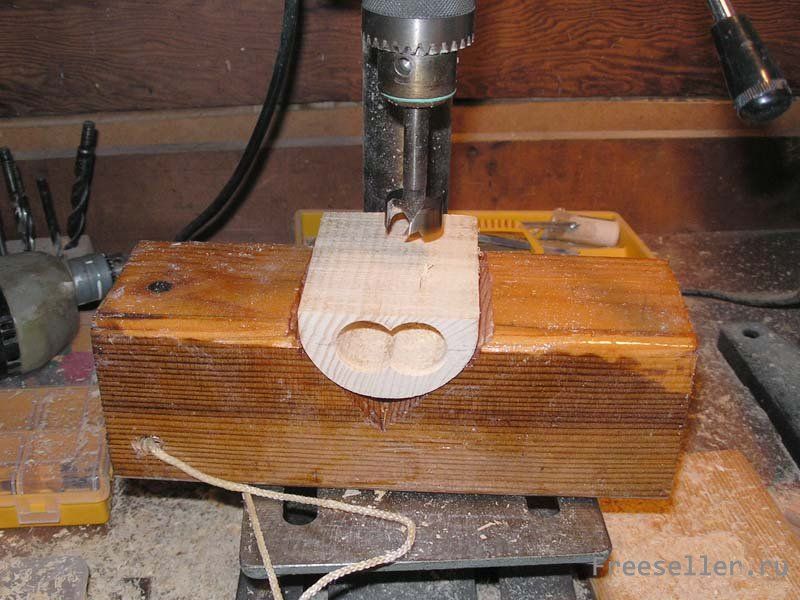

Для этого, зажмите деталь в тисках и с помощью дрели, фрезера, или гравера просверлите 2 сквозных отверстия как показано на рисунке.

Для этого сначала выполните разметку, край каждого отверстия должен быть по центру бруска.



Как сделать паровозик своими руками



Просверлили?

Теперь переверните деталь, и опять просверлите несколько отверстий, как показано на фото.



Как сделать паровозик своими руками

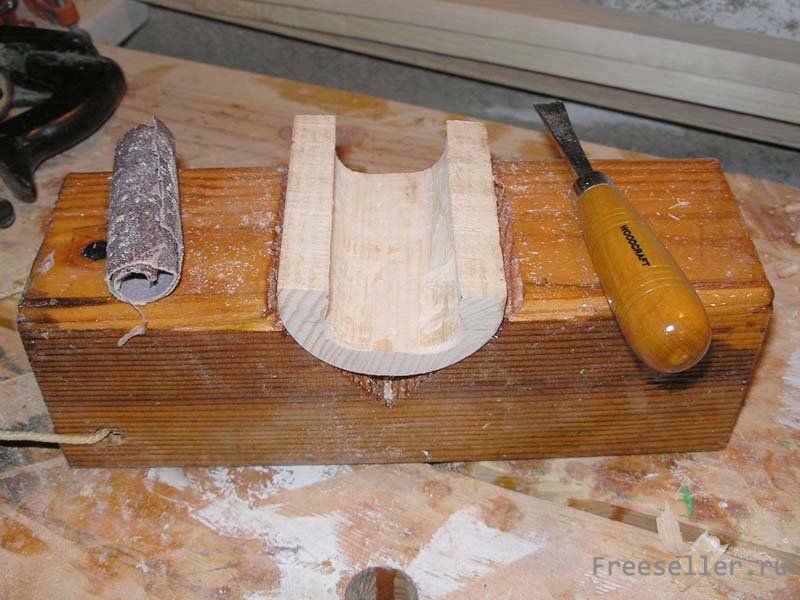

Необходимо отсечь вырезаемую часть, чтобы придать детали форму радуги.

С помощью полукруглой стамески придайте крыше правильную форму.



Как сделать паровозик своими руками



Шаг 6: Вернемся к основному корпусу паровоза

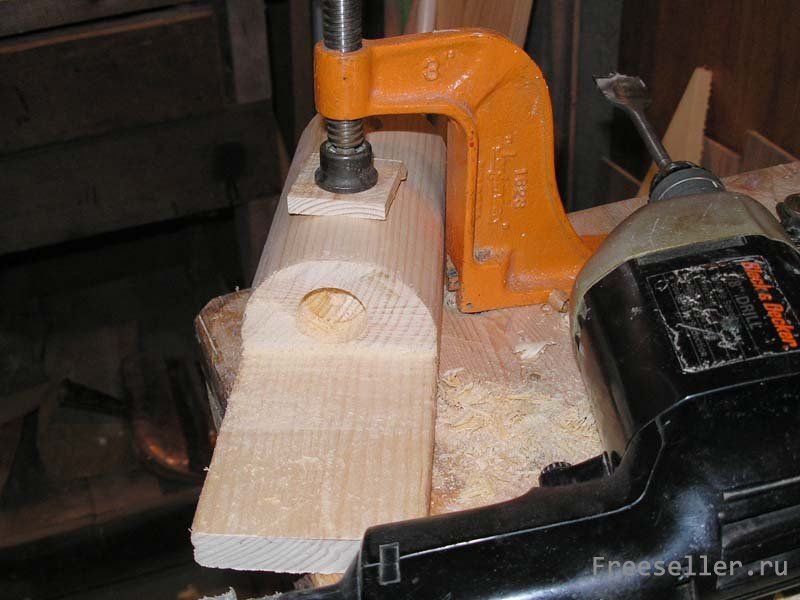

Зажмите обрезанную деталь в тисках или с помощью струбцин закрепите к рабочей поверхности.

Возьмите дрель с перовым сверлом, и просверлите отверстие глубиной, 1-2 см.



Как сделать паровозик своими руками



Шаг 7: Продолжаем работу над паровозом

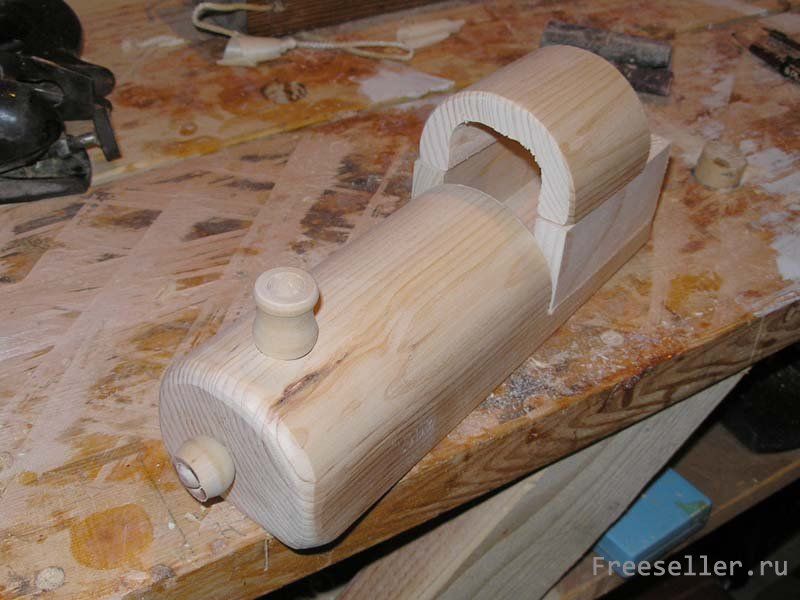

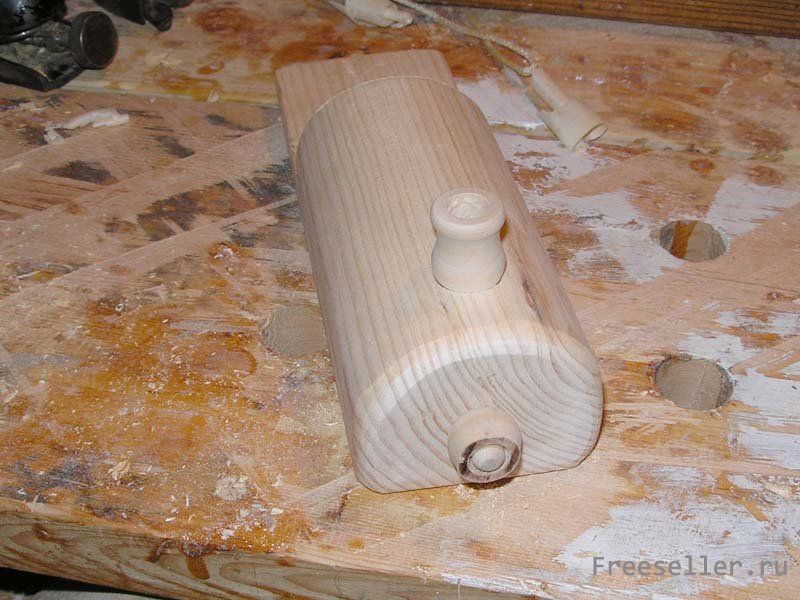

С помощью рубанка, острогайте немного по краю полукруга, чтобы придать паровозу более законченный вид, и с помощью клея приклейте дымоотводную трубу, выточенную ранее на токарном станке или что-то другое.

А также приклеиваем фару, фару можно изготовить из любого деревянного предмета округлой формы, например из старых деревянных подсвечников и т.д. На край можно выточить на токарном станке.



Как сделать паровозик своими руками



Шаг 8: Собираем кабину паровозика

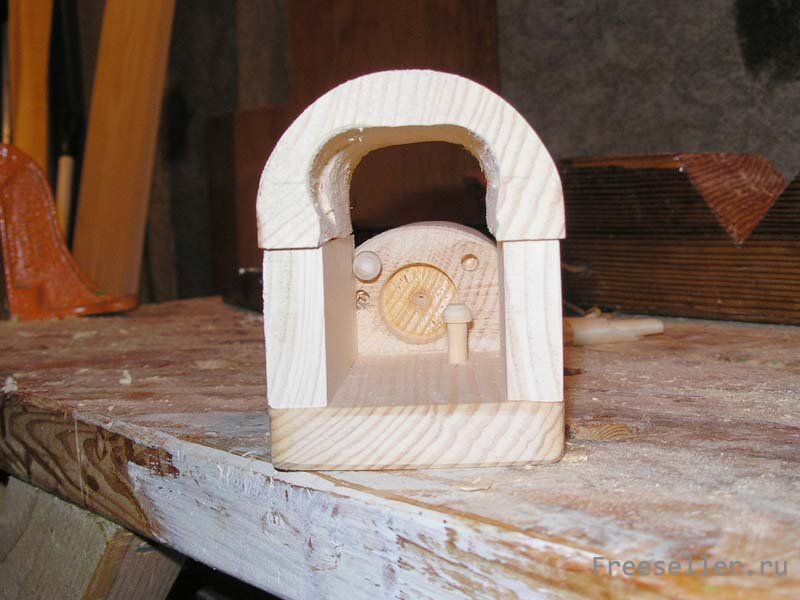

Фигурку для крыши паровозика мы изготовили с Вами ранее. теперь на понадобится еще 2 маленьких бруска колышка. Подготовьте из них 2 подходящих бруска для стенок кабины.

Теперь начинаем приклеивание деталей.

Сначала приклеиваем боковые стенки, затем приклеиваем крышу. По  поводу клея используйте либо подходящие для дерева жидкие гвозди, или воспользуйтесь электрическим  клеевым пистолетом.



Как сделать паровозик своими руками



Как сделать паровозик своими руками



Шаг 9: Изготовление тары тележки и вагона для паровоза

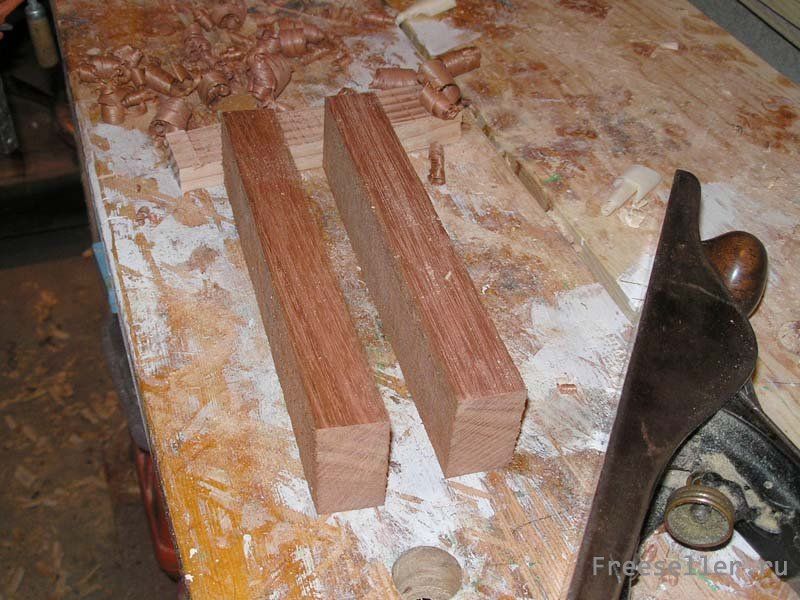

Для изготовление тары тележки лучше использовать бруски из дуба.

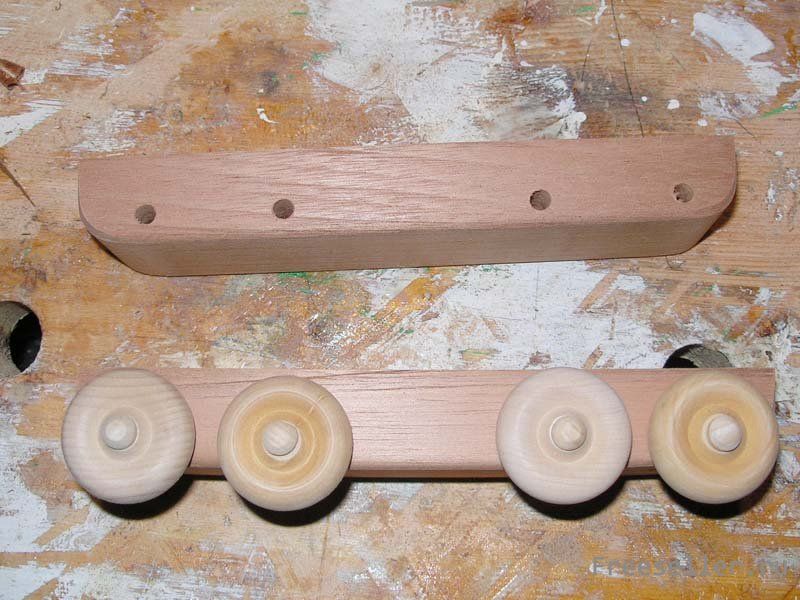

Подготовьте такие бруски и просверлите в них по 4 сквозных отверстия для оси штифтов, показано на фото ниже, 2 с одной стороны и 2 с другой.



Как сделать паровозик своими руками



Для изготовления колес используем дерево лиственных пород, колеса необходимо выточить на токарном станке. Хотя и можно использовать детали например от старого деревянного или пластикового массажера.

Если колеса паровоза будет неподвижными, то можно просто приклеить их с помощью деревянных штифтов, если же планируете сделать колеса подвижными, необходимо подобрать подходящий металлический штифт, например сделать его можно из гвоздя и шпонки.



Как сделать паровозик своими руками

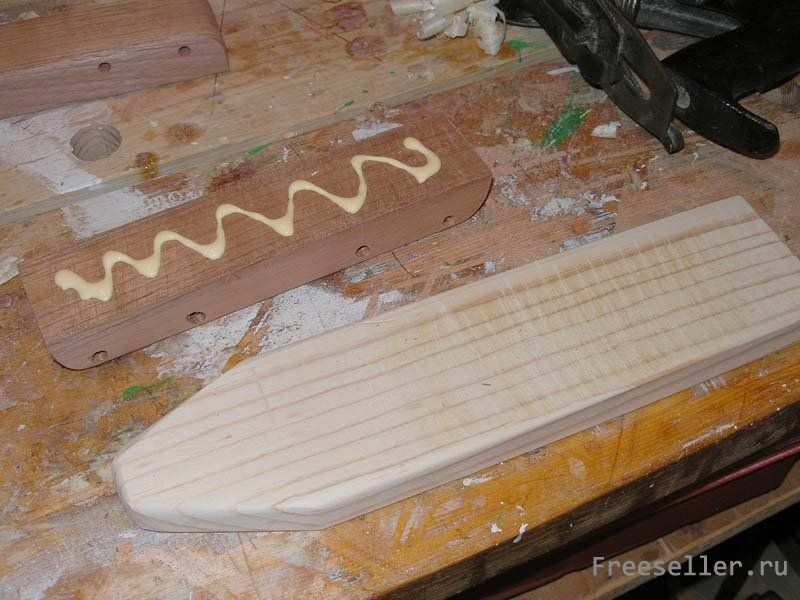

Приклейте тару тележки к корпусу паровоза, и к бруску выточенному для вагона.

Кстати о вагоне. ранее на фото, была показана, сцепка для вагона, которая находилась в кабине, и чтобы в дальнейшем соединить вагон с паровозом, в платформе вагона необходимо рассчитать и просверлить отверстие.



Как сделать паровозик своими руками

Шаг 10. Окончательная сборка паровоза с вагоном

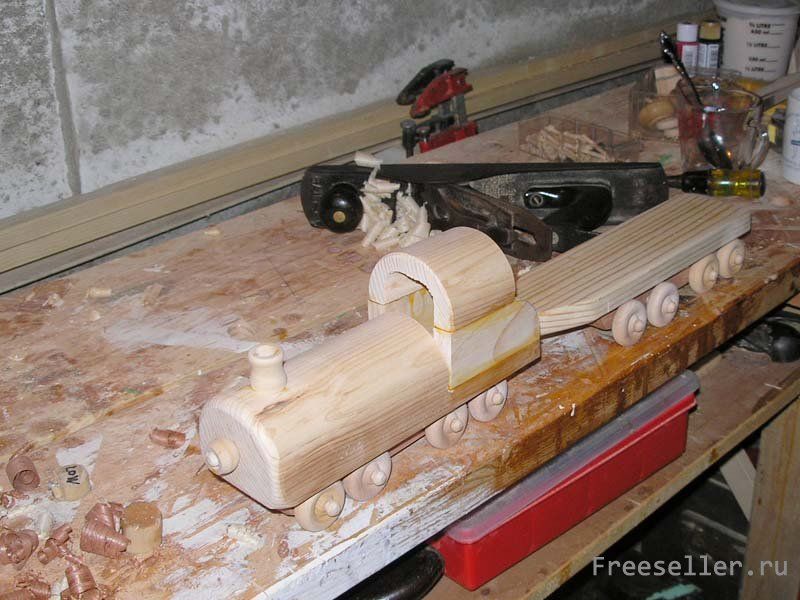

Теперь когда все детали паровоза изготовлены, можно собрать его в единое целое.



Как сделать паровозик своими руками



И приступить к покраске.



Как сделать паровозик своими руками

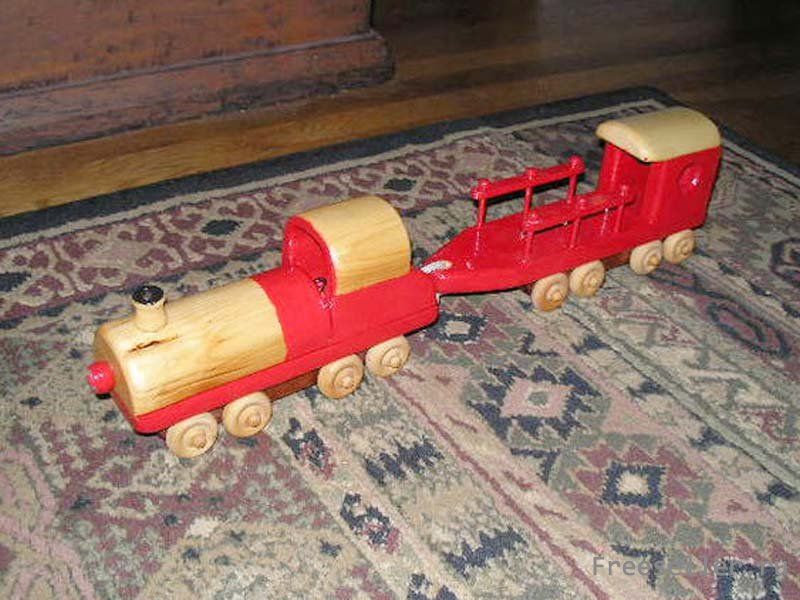

Самодельный паровозик для вашего ребенка готов, можно нести его в подарок, радости и эмоций должно быть много.

Кирилл Чернов, г. Самара
