Кирпичная печь каменка с верхним баком для воды

  • kovboy
  • 19 мая 2012
  • 19 680


Конструкция кирпичной печи каменки для бани с верхним размещением бака для воды.

Объем камеры для камней и вместимость бака — по 40 л. Бак размещен на плите рядом с камнями. Скорость нагрева воды регулируется асбестовым картоном между баком и камнями.

Для ускорения нагрева картон укорачивают. Для ускорения нагрева камней в нижний слой засыпки добавляют чугунный или стальной лом. Используемая плита может быть сборной, например, из двух чугунных плит размером 47x19 см. Желательно, чтобы толщина плиты была не менее 10 мм. Для более полного использования тепла и нагрева печи снизу, в задней части кладки, выполнены дымообороты, образуемые путем разделения внутренней полости стальными пластинами на два канала (один опускной, другой подъемный).

Кирпичная печь каменка с верхним баком для воды

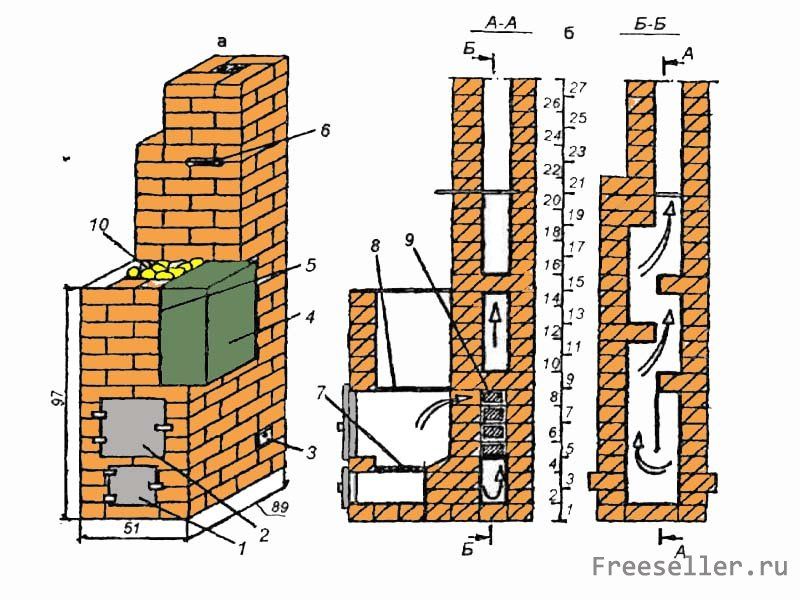

Рис.1. Конструкция малогабаритной кирпичной печи каменки для бани с верхним размещением бака для воды:



а- конструкция  печи; б - разрез кладки: 1 - дверка поддувала, 2 - дверка топливника, 3 - чистка, 4 - бак, 5 - картон асбестовый, 6 - заслонка, 7 - колосниковая решетка, 8 - плита, 9 стальные пластины, 10 - камни.



Кирпичная печь каменка с верхним баком для воды

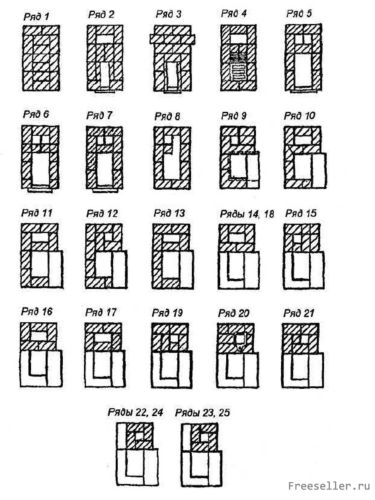

Рис. 2. Кладка малогабаритной печи-каменки с верхним размещением бака для воды.



Пластины плотно прилегают друг к другу. Заделывают их в зазор между кирпичами. Пластину в 8-м ряду кладки загибают так, чтобы ее можно было заделать между кирпичами боковой стенки. В верхней части печи, за счет выступающих кирпичей, подъемный канал выполнен зигзагообразным. Выступающие части кирпичей создают завихрения дымовых газов и обеспечивают более полную теплоотдачу. В верхней части подъемного канала установлена заслонка. Камни и бак для воды закрывают легкой съемной крышкой из кровельной стали.
