Делаем своими руками самодельный диодный светильник ночник из старого джойстика от игровой приставки Nintendo с встроенной солнечной батареей.

Игровая приставка Nintendo была одним из символов 80-х годов. Это был по настоящему гениальный проект - простой и удобный игровой контроллёр с удачно расположенными кнопками, предопределивший дальнейшее развитие геймпадов.

Мой проект является данью уважения этой превосходной игровой системе. Чтобы сохранить память этой игровой приставке, я решил сделать из ее джойстика вот такой вот самодельный диодный светильник ночник.



Подготовка к изготовлению



Подготовьте материалы и инструменты для изготовления светильника, которые описаны ниже.

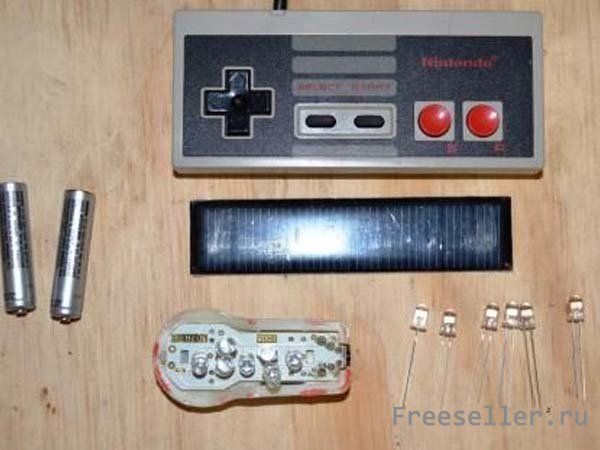

Необходимые материалы



- Нерабочий джойстик от Nintendo или любой другой игровой приставки. (В идеале подходят джойстики от приставок Dendy Junior или Dendy Classic);



- Три перезаряжаемых батарейки ААА;

- Солнечная батарея 5,5 В;

- Светодиоды диаметром 5 мм;

- Ртутный выключатель;

- Задний велосипедный фонарь;

- Компьютерные провода;

- Заливочная смола;

- Форма для отливки;

- Диод;



Необходимые инструменты



- Паяльник;

- Припой;

- Клещи;

- Термоклей.

- Небольшая дрель или буравчик;

- Нож.



Самодельный диодный светильник - ночник из джойстика

 Самодельный диодный светильник - ночник из джойстика



Процесс изготовления

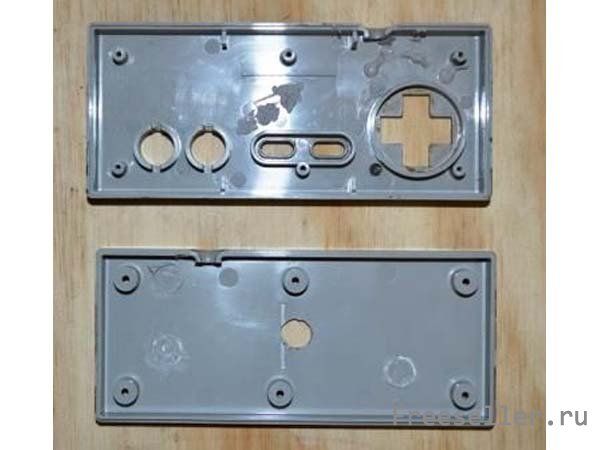

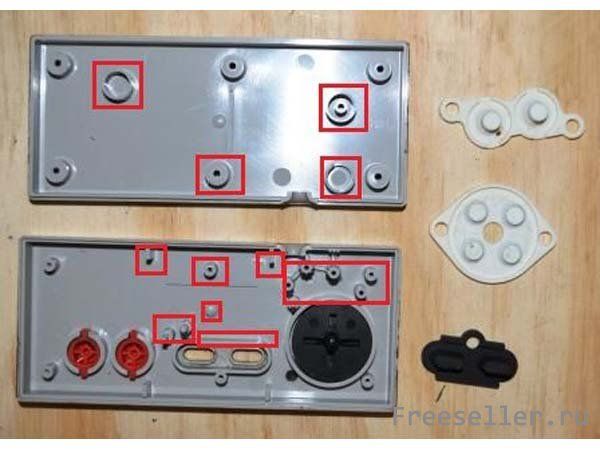

Этап 1: Разборка джойстика

Первое, что Вы должны сделать - разобрать джойстик.



- Открутите крепёжные винты и откройте корпус джойстика.

- Удалите печатную плату, она вам больше не понадобится.

- Удалите кнопки и резину позади них и положите в доступное место.

- Удалите накладки и пластмассовые контакты, чтобы освободить место для всего того, что нужно добавить.



Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика

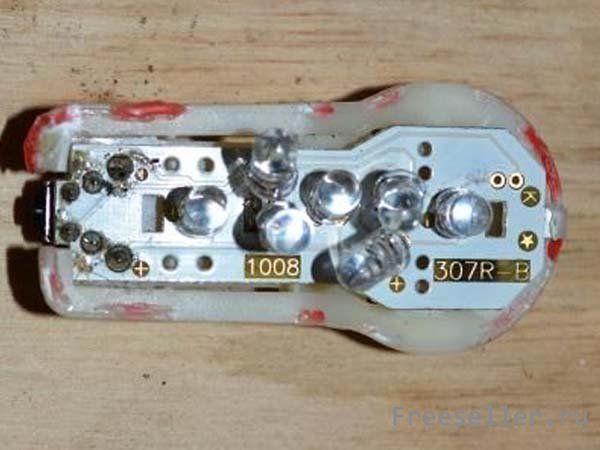

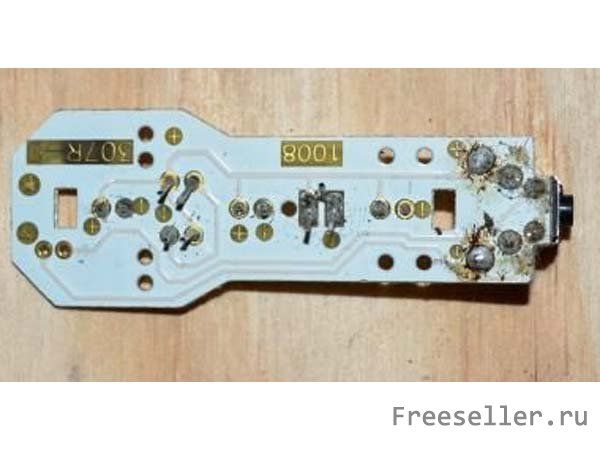

Этап 2: Разборка велосипедного фонаря



Теперь приступаем к разборке велосипедного фонаря.



- Удалите пластмассовый корпус.

- Удалите фиксатор аккумулятора, так, чтобы осталась только печатная плата, светодиод и переключатель.

- Отпаяйте и удалите переключатель.

- Выкусите светодиод.

- Должна остаться только печатная плата.



Самодельный диодный светильник - ночник из джойстика





Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика    Самодельный диодный светильник - ночник из джойстика

  Самодельный диодный светильник - ночник из джойстика

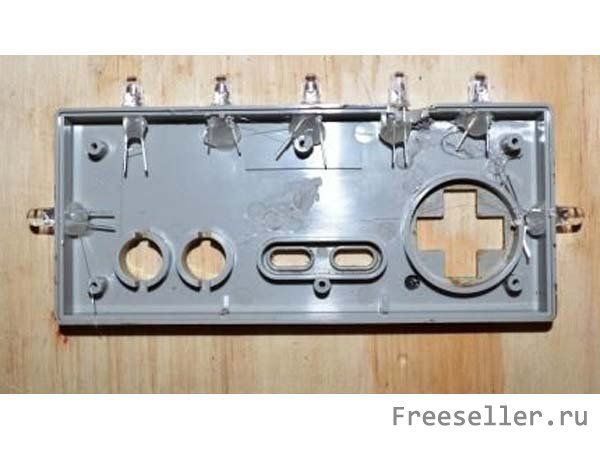

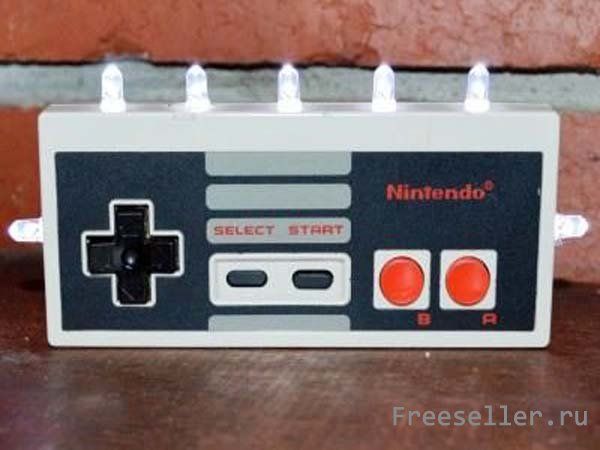

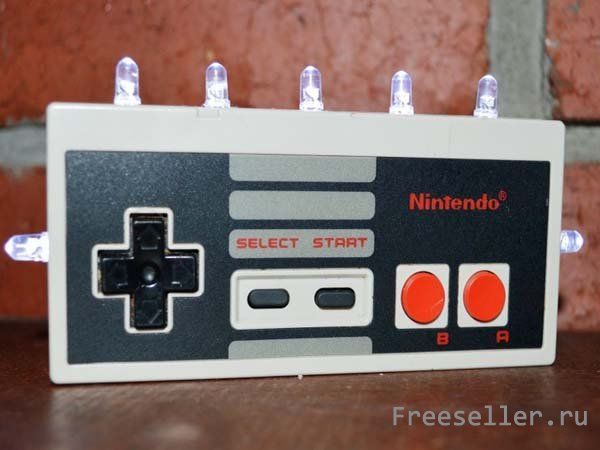

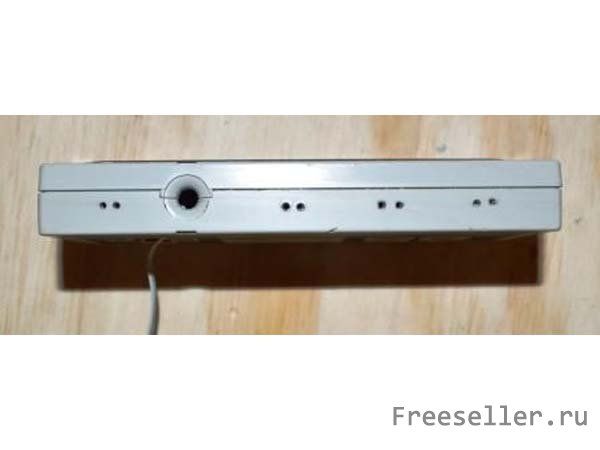

Этап 3: Установка светодиодов в корпус джойстика



1. Свинтите джойстик несколькими винтами, чтобы слегка скрепить его.

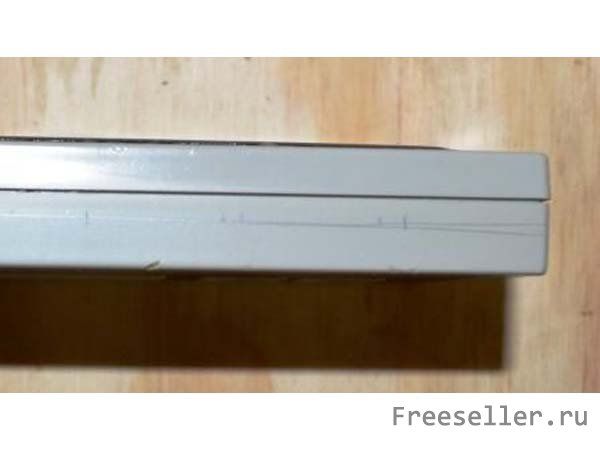

2. Обозначьте места для установки светодиодов. Имейте в виду, что будет немного мешать отверстие для кабеля.

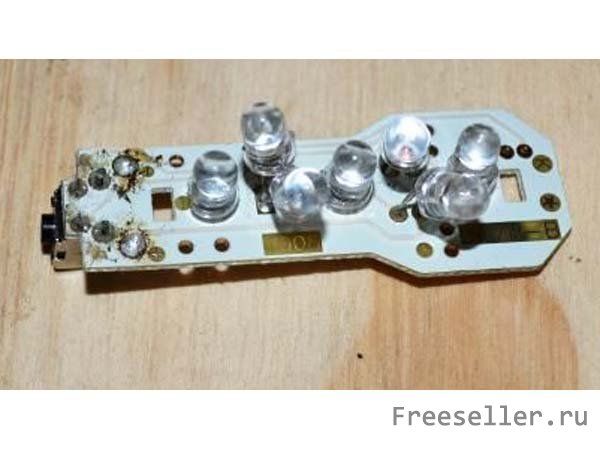

3. С помощью дрели или буравчика просверлите отверстия под все семь светодиодов.

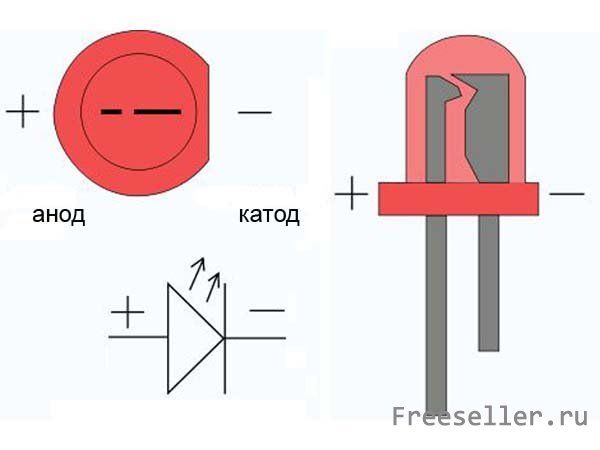

4. При необходимости немного укоротите контакты светодиодов и установите их в отверстия. Проверьте, что анодный и катодный выводы у всех светодиодов находятся с одной стороны. Это позволит вам избежать путаницы при распайке проводов.



5. Закрепите установленные светодиоды термоклеем и обрежьте его излишки, когда он остынет.



Самодельный диодный светильник - ночник из джойстика





 Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика

  Самодельный диодный светильник - ночник из джойстика

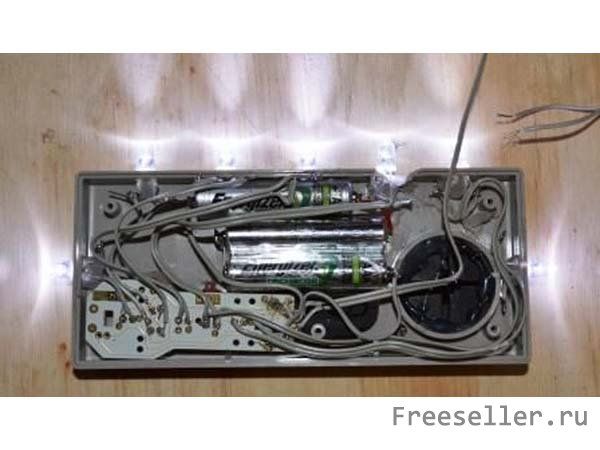

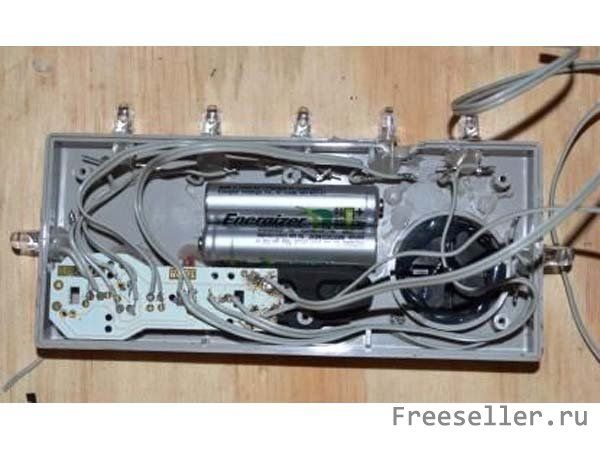

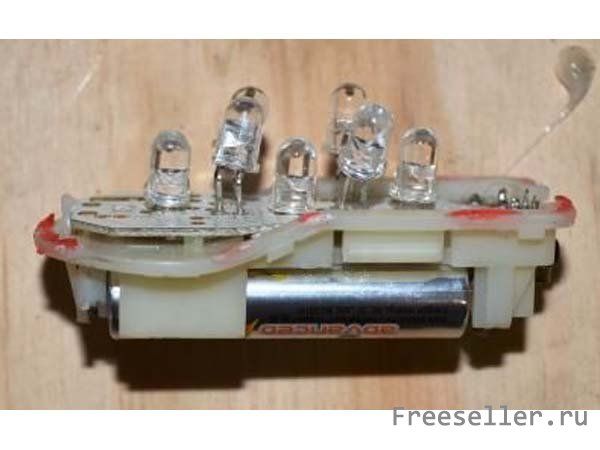

Этап 4. Монтаж печатной платы и проводов



Сначала необходимо установить на место кнопки. При этом контактная резина, которая была под ними, не используется, а сами кнопки закрепляются термоклеем.

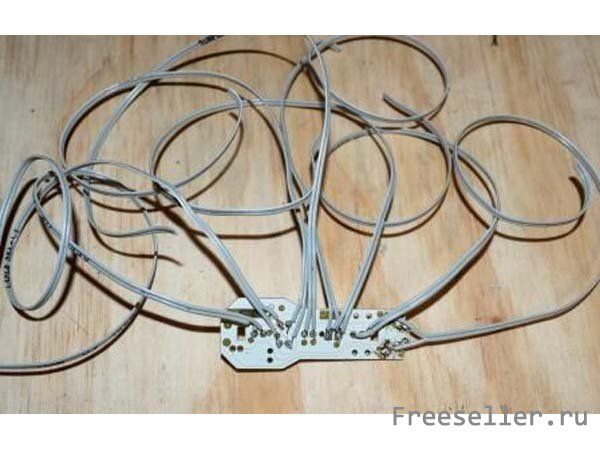

Нарежьте 9 отрезков компьютерного или любого другого провода длиной около 15 см.



- Залудите концы каждого провода.

- Продумайте, как будет располагаться в джойстике печатная плата, это поможет вам решить, как к ней будут подпаяны все провода. Припаяйте провода к выводам светодиодов, переключателю и полюсам батареи.

- Укоротите провода до необходимой длины. Снова поместите плату на место и решите, где должны пройти провода, не забывая про то, что они не должны помешать установке аккумуляторов.

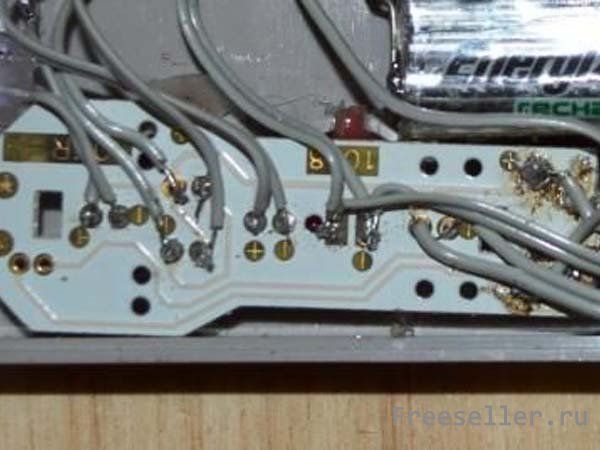

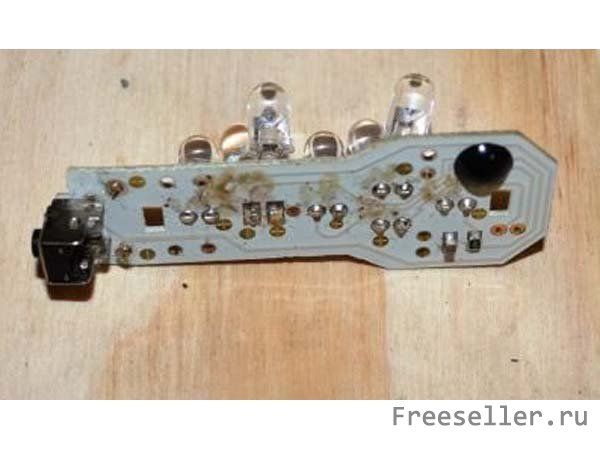

- Припаяйте провода от светодиодов к плате. После этого тщательно проверьте соблюдение полярности соединения. Для этого можно кратковременно подключить аккумулятор.

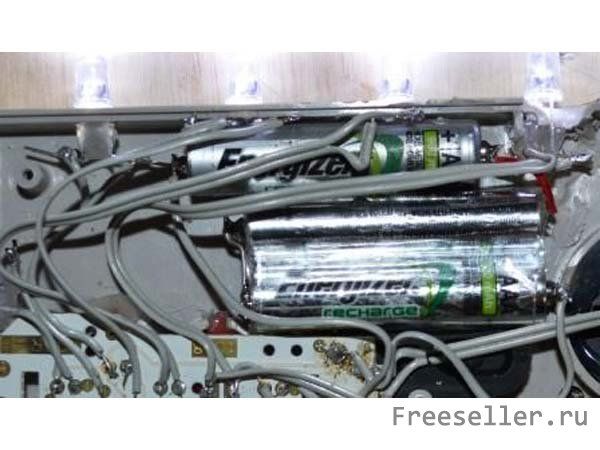

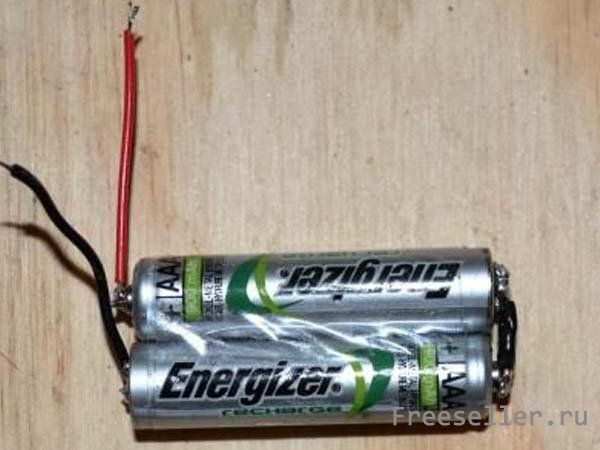

- Теперь необходимо подсоединить провода к аккумуляторам. Их можно просто припаять, но необходимо соблюдать осторожность и не перегреть аккумуляторы, что может вывести их из строя. Кроме того, чтобы получить достаточное количество свободного места для размещения аккумуляторов внутри корпуса, необходимо заранее аккуратно удалить с помощью маленькой стамески часть пластмассы, выступающей внутрь корпуса вокруг кнопок.



 Самодельный диодный светильник - ночник из джойстика





 Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика

 Самодельный диодный светильник - ночник из джойстика

Самодельный диодный светильник - ночник из джойстика

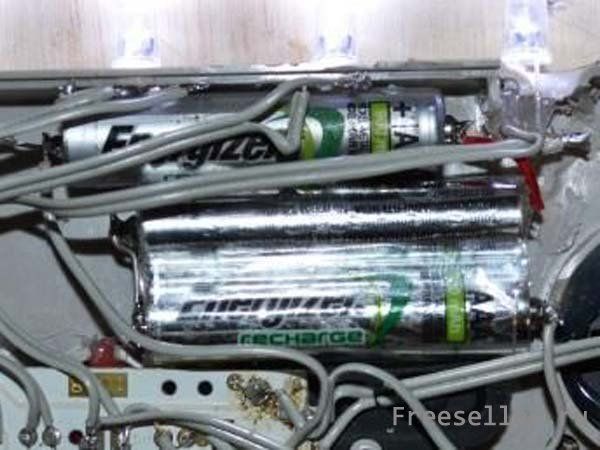

Стоит отметить то, что я первоначально планировал использовать две батареи, но их суммарного напряжения оказалось недостаточно для нормальной работы светодиодов. Это вызвало несколько проблем: для размещения дополнительной батареи, мне пришлось временно удалить несколько светодиодов и с помощью стамески очистить ещё немного места.

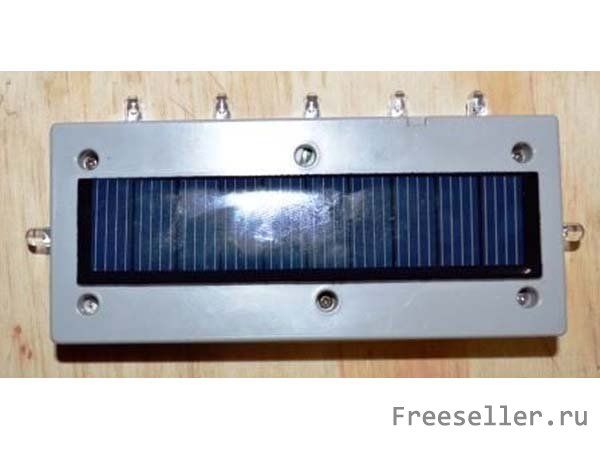

Этап 5: Установка солнечной батареи

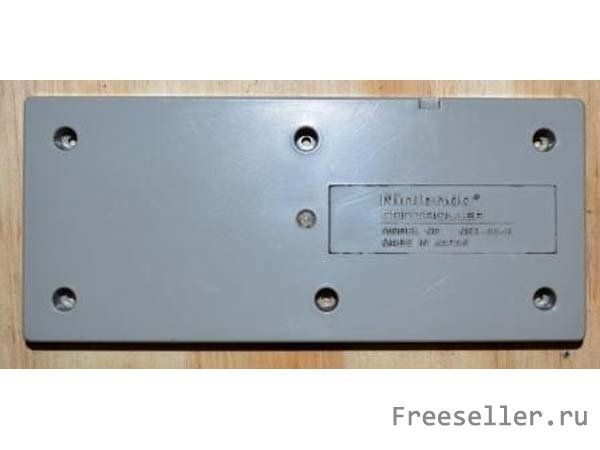

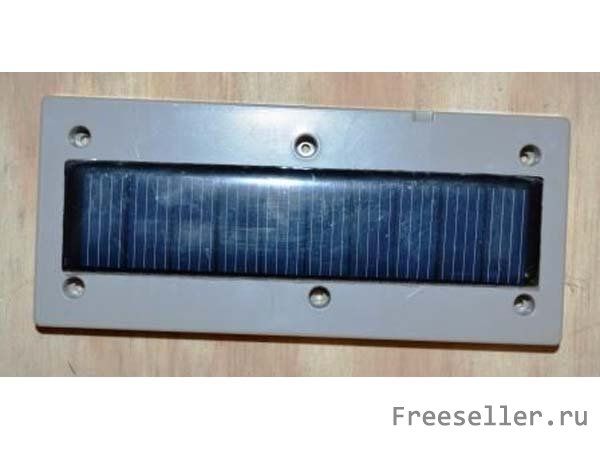

Солнечная батарея устанавливается на тыльной стороне джойстика. Она поможет вам в любое время подзарядить батареи, для чего будет достаточно просто оставить светильник на солнце.

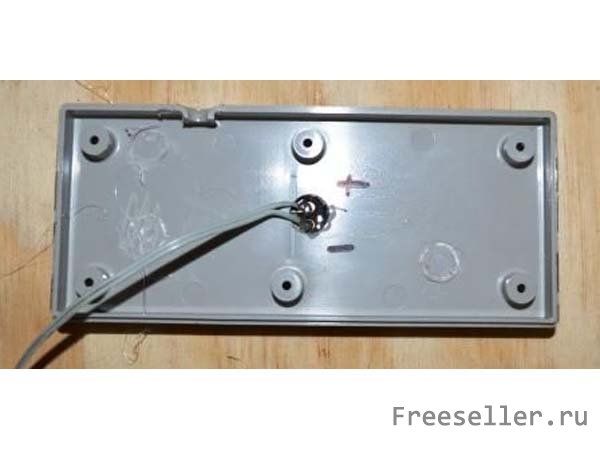

- Сделайте отверстие на тыльной стороне корпуса джойстика. Точки припоя на солнечной батарее помогут вам определить место его расположения.

- Проверьте, что точки припоя видны с другой стороны и закрепите солнечную батарею термоклеем.

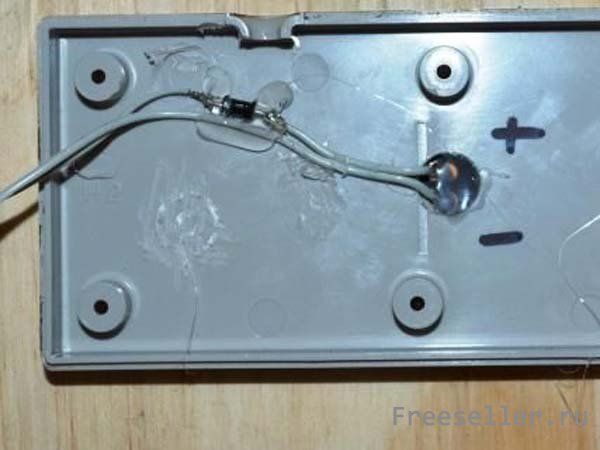

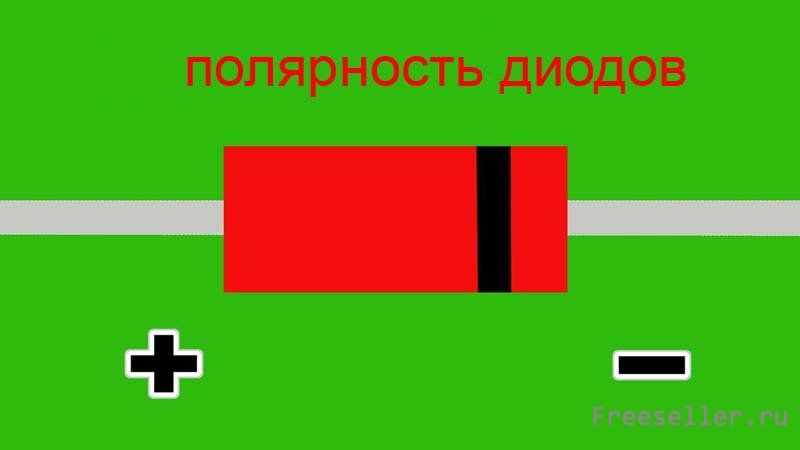

- Добавьте диод, припаяв его положительным концом к соответствующей точке припоя на солнечной батарее. Это предотвратит разряд аккумуляторов в темноте.

Пометьте положительные и отрицательные выводы на внутренней части джойстика, чтобы не перепутать их впоследствии!



Самодельный диодный светильник - ночник из джойстика





Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика





 Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика   Самодельный диодный светильник - ночник из джойстика

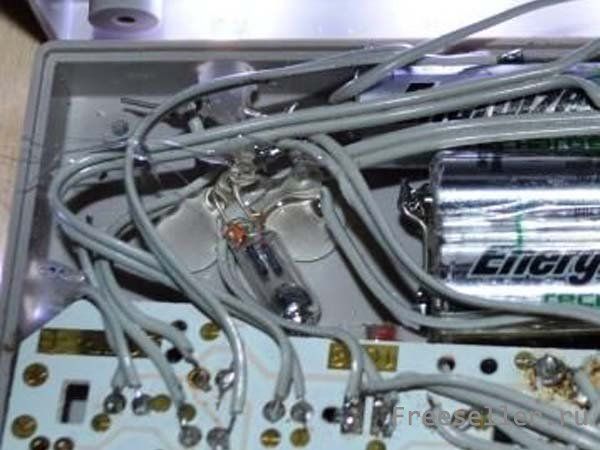

Этап 6: Установка ртутного выключателя, солнечной батареи и сборка корпуса джойстика

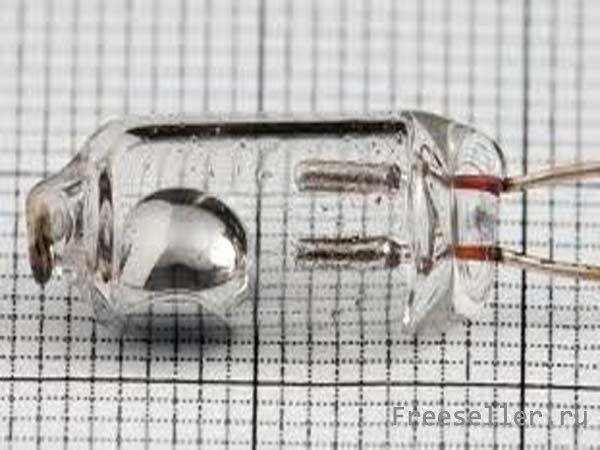

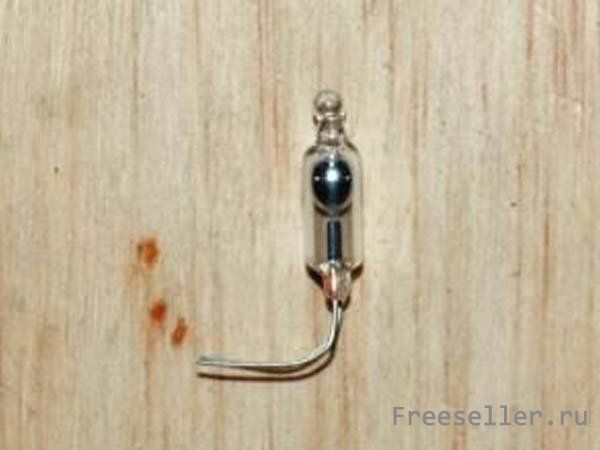

- Установите ртутный выключатель, выбрав место для него таким образом, чтобы он чётко срабатывал при изменении положения светильника. Проверьте, что светодиоды не загораются во время зарядки.

- Закрепите ртутный выключатель с помощью термоклея.

- Ещё раз проверьте срабатывание выключателя.

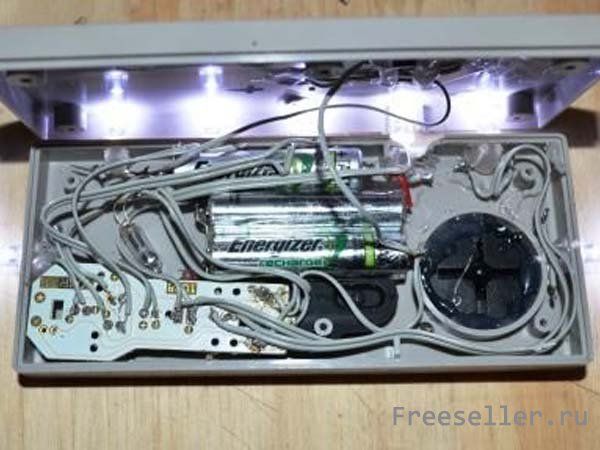

- Припаяйте солнечную батарею к аккумуляторам.

- Припаяйте провода от аккумулятора к печатной плате.

- Проверьте, как закрывается корпус джойстика, не мешают ли этому провода.

- Проверьте работу собранного устройства.

- Заклейте термоклеем отверстие для кабеля, чтобы не допустить протекания вовнутрь заливочной смолы.



Самодельный диодный светильник - ночник из джойстика





Самодельный диодный светильник - ночник из джойстика



 Самодельный диодный светильник - ночник из джойстика





Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика





Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика   Самодельный диодный светильник - ночник из джойстика

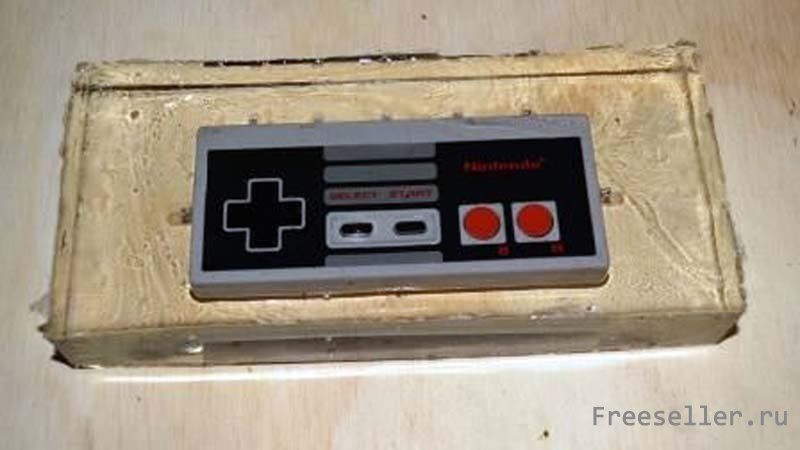

Этап 7: Заливаем светильник заливочной смолой

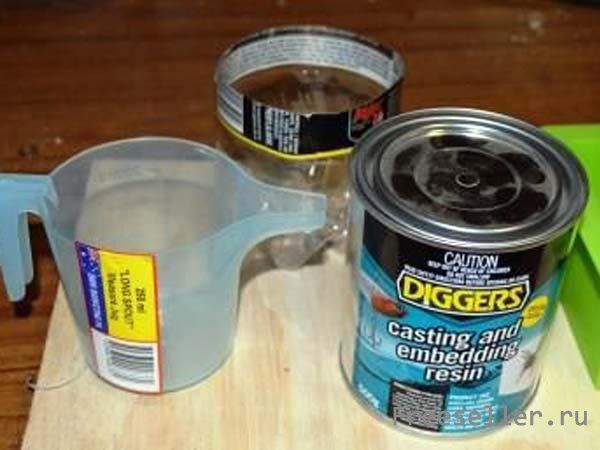

Заливочная смола - легкий в работе материал, придающий хороший вид готовому изделию.

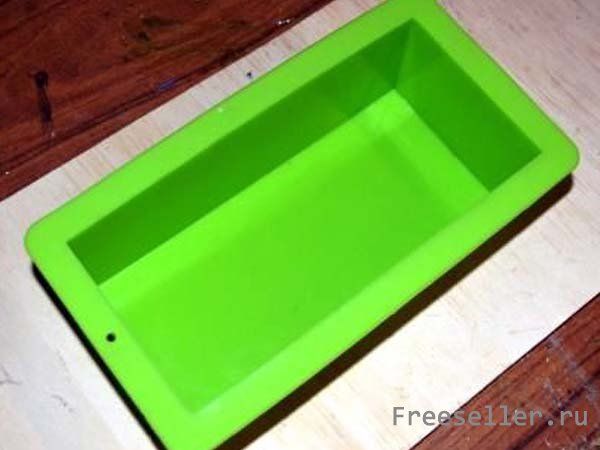

Прежде всего, вы будете должны подобрать форму для заливки. Это может быть пластиковый контейнер из под мороженного, или что-то другое.



- Сначала вам необходимо узнать, сколько заливочной смолы необходимо для создания её первого слоя. Мне хотелось, чтобы слой смолы составлял 15 мм по обе стороны джойстика. Поставив несколько экспериментов, я узнал, что необходимый объём составляет 250 мл.

- Подготовьте начальный объём смолы и залейте в форму.

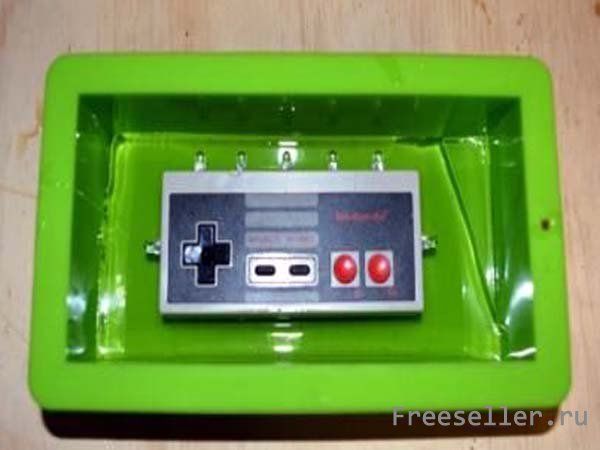

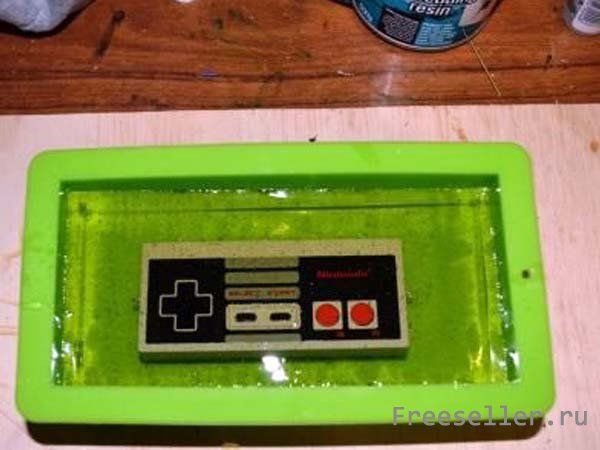

- Спустя 24 часа затвердевшую поверхность залейте сверху небольшим количеством заливочной смолы (около 50 мл) и поместите на неё джойстик. Это предохранит от появления пузырьков воздуха и зафиксирует джойстик на нужном месте.



Примечания: Сначала я просто залил джойстик сверху слоем смолы. Имея меньшую плотность, он стал всплывать и когда спустя несколько часов я решил проверить, как обстоят дела, то обнаружил его в перекошенном положении в слое наполовину застывшей смолы. Мне с трудом удалось извлечь джойстик из смолы. Он оказался весь в потёках и пузырьках смолы, которые я попытался удалить ацетоном, но при этом повредил окраску деталей его передней поверхности.

Вылейте оставшуюся часть смолы и дайте ей просохнуть в течение 48 часов.

Извлеките готовый светильник из формы и оставьте для окончательной сушки на 24 часа.



Самодельный диодный светильник - ночник из джойстика





 Самодельный диодный светильник - ночник из джойстика



 Самодельный диодный светильник - ночник из джойстика





 Самодельный диодный светильник - ночник из джойстика



 Самодельный диодный светильник - ночник из джойстика



 Самодельный диодный светильник - ночник из джойстика

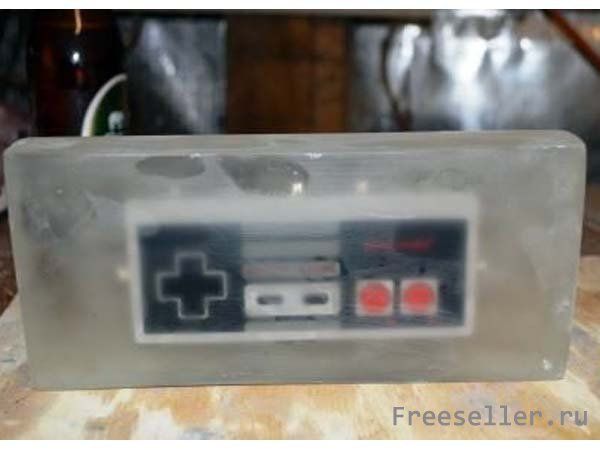

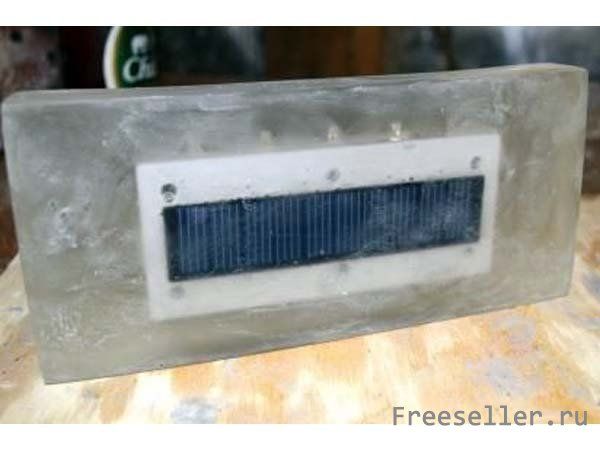

Этап 8: Полировка корпуса светильника из заливочной смолы

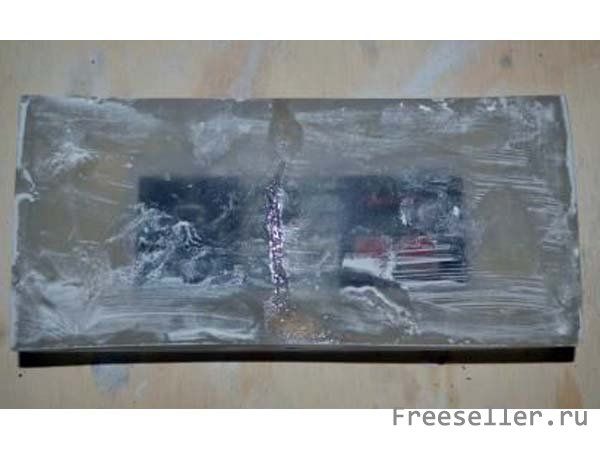

Как только смола окончательно затвердеет, необходимо её отполировать.

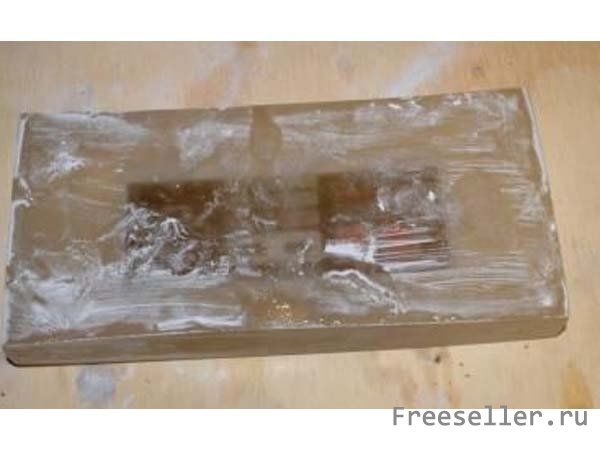

1. На первом этапе можно использовать сухую мелкозернистую наждачную бумагу. Для удобства работы, изделие необходимо закрепить на ровной плоской поверхности с помощью каких либо зажимов.



2. Затем можно провести более тщательную шлифовку, увлажнив наждачную бумагу.



3. Для окончательной чистовой полировки можно использовать чистую сухую хлопчатобумажную ткань. Круговыми движениями необходимо протирать поверхность изделия, пока она не станет полностью прозрачной.



Самодельный диодный светильник - ночник из джойстика





Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика   Самодельный диодный светильник - ночник из джойстика

Самодельный диодный светильник - ночник из джойстика



Этап 9: Завершение изготовления светодиодного светильника ночника из джойстика



У вас должно получиться нечто подобное тому, что вы видите на фотографиях. Работа с аппаратной частью этого проекта не показалась мне особо сложной, но работа с заливочной смолой вначале была неудачной и потребовала сделать несколько попыток. Чтобы избежать моих ошибок, обратите внимание на следующее:

- Работа с большим количеством заливочной смолы не так проста, как кажется.



- Джойстик, погруженный в смолу, стремится всплыть.

- Смола должна окончательно застыть перед шлифовкой.

- В ограниченном пространстве внутри джойстика трудно поместить батареи.



Самодельный диодный светильник - ночник из джойстика





 Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика





 Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика

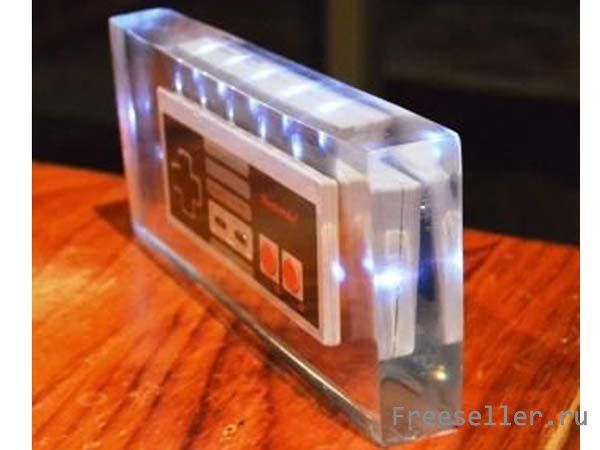

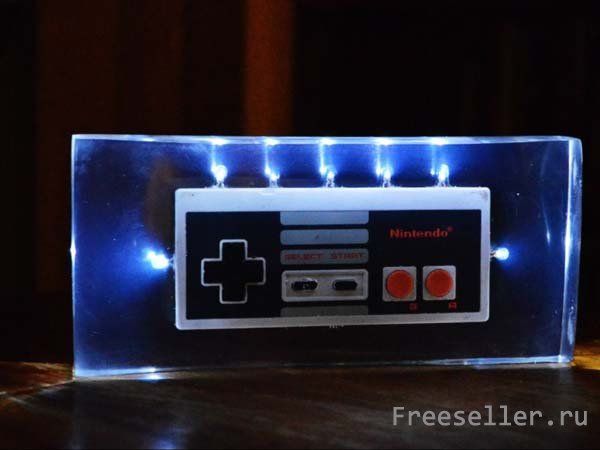

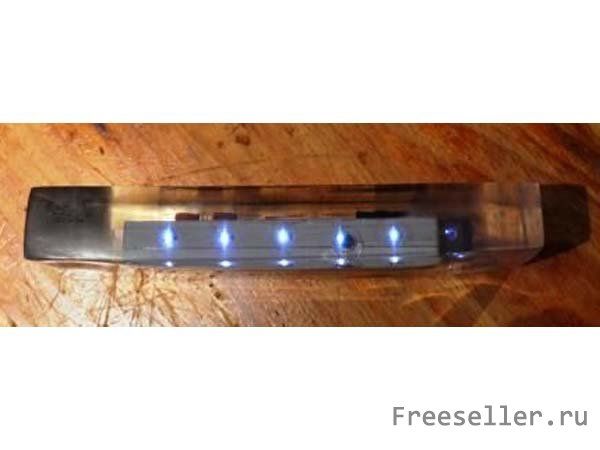

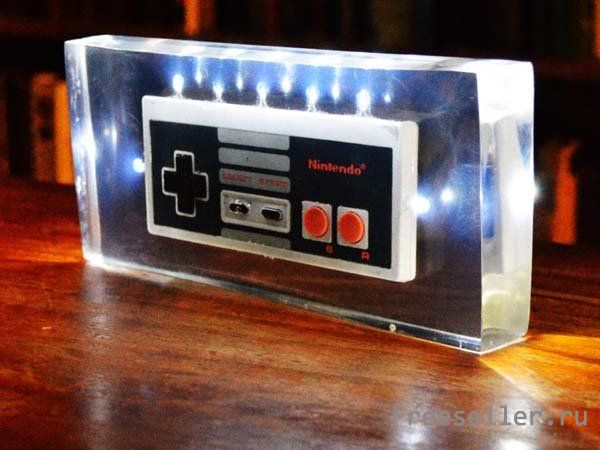

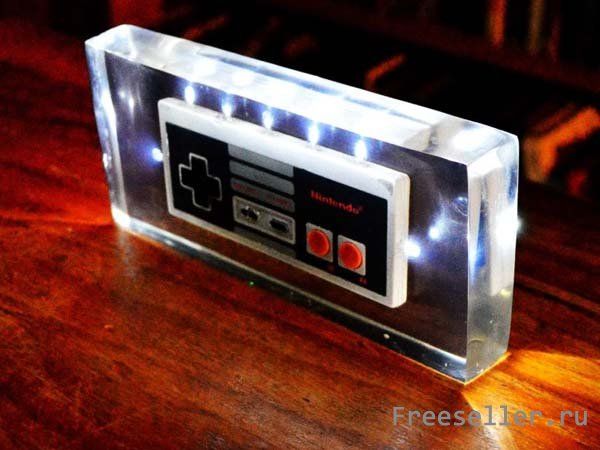

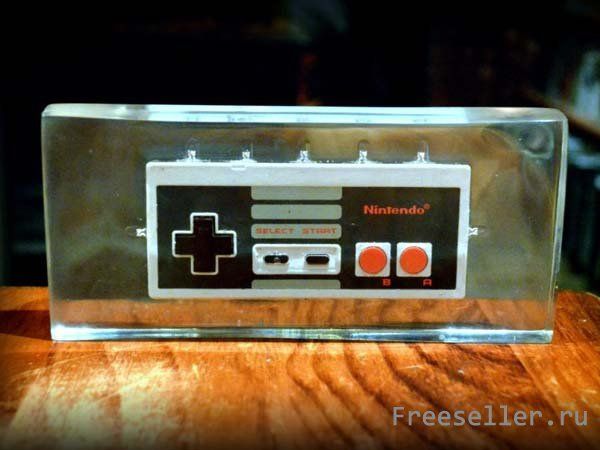

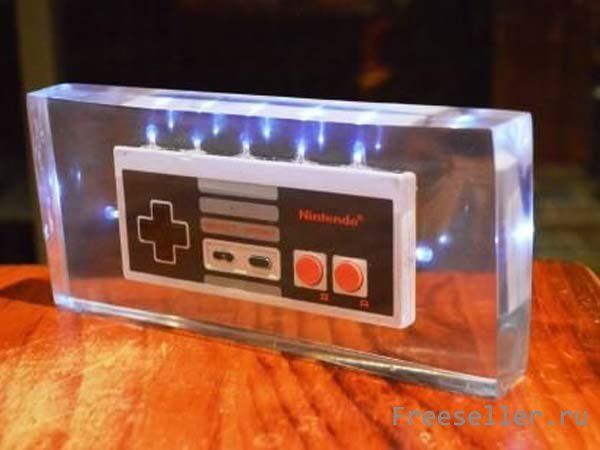

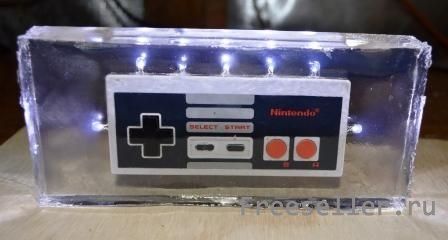

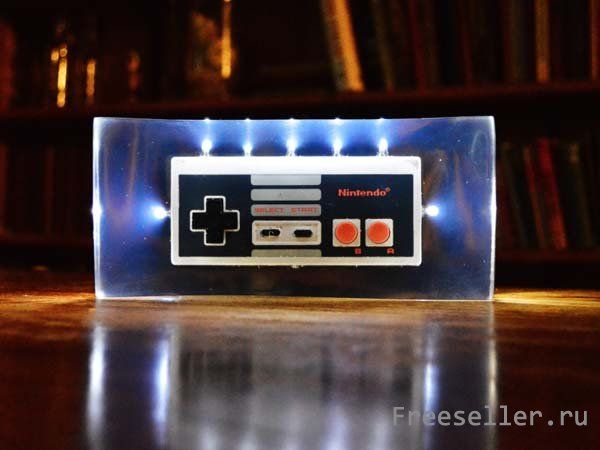

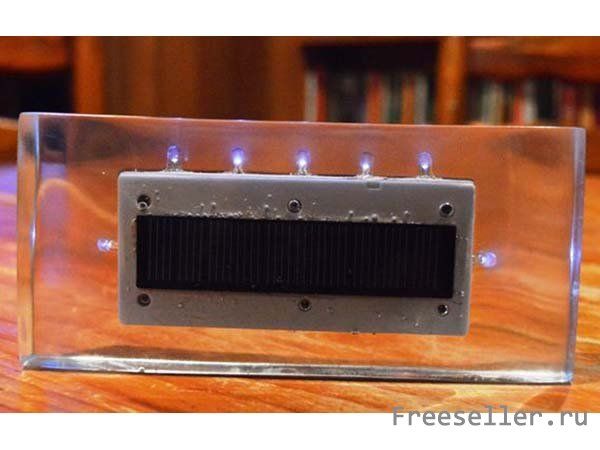

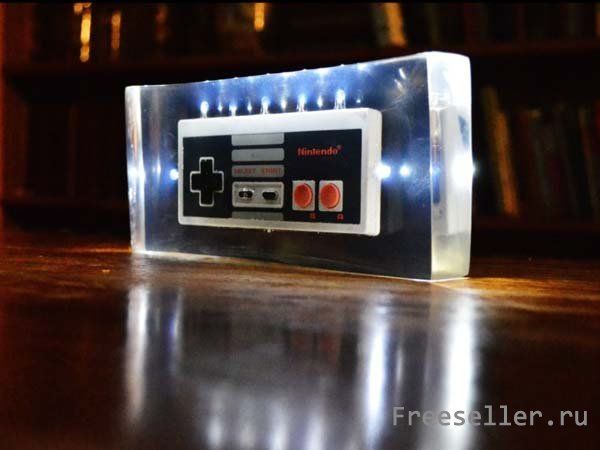

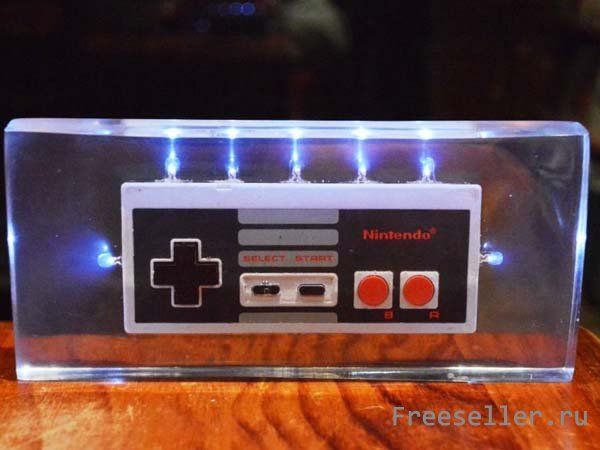

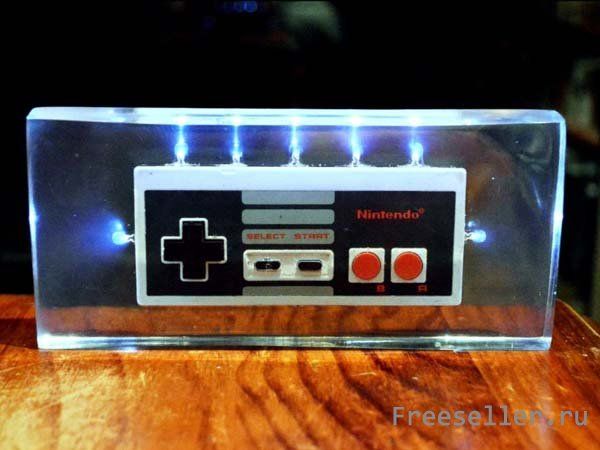

Фотографии готового светильника



Самодельный диодный светильник - ночник из джойстика





Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика





Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика



Самодельный диодный светильник - ночник из джойстика

Самодельный диодный светильник - ночник из джойстика
