Установка терморегулятора для теплого пола своими руками

  • Albor
  • 10 июля 2013
  • 12 982
  • 1


Как произвести установку терморегулятора теплого пола своими руками.

Ранее я описывал на страницах сайта: Полезные самоделки" процесс самостоятельного монтажа теплых электрических теплых полов.

Кто не знаком с этим, вот 2 ссылки:



- Монтаж электрических теплых полов своими руками

- Укладка пленочного теплого пола типа Caleo под ламинат



Сегодня речь пойдет о самостоятельной установке терморегуляторов для теплых полов.



Выбор терморегулятора для теплых полов



Изначально наверняка перед вами стоит вопрос какой же терморегулятор для теплого пола выбрать.



Терморегуляторы для теплых полов бывают:



- Механические и электронные. ( У последних присутствует LCD дисплей, а у первых обыкновенная крутилка наподобие переменного резистора)

- Программируемые и не программируемые. (Наличие LCD экрана не свидетельствует о наличии функции программирования).



1) Механические терморегуляторы для пола:

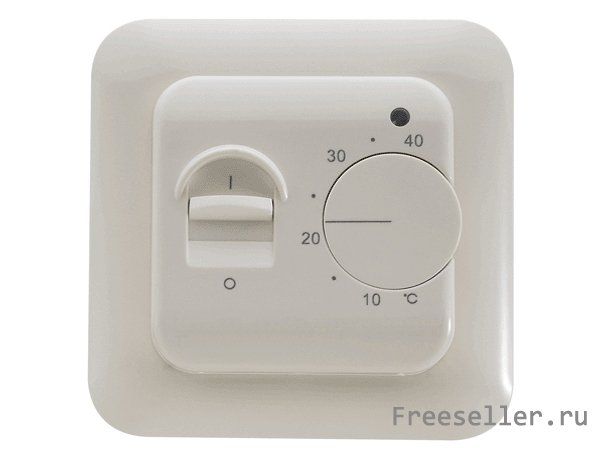

Самыми простыми в использовании и дешевыми является механически терморегуляторы, стоят они от 1000 рублей за штуку. Справиться с в включением/выключением и регулировкой температуры может любой человек.



Но у данных терморегуляторов есть и существенно большой минус: - это большое энергопотребление, в случае если Вы забудете его выключить к примеру.



Установка терморегулятора для теплого пола своими руками



2) Электронные терморегуляторы.

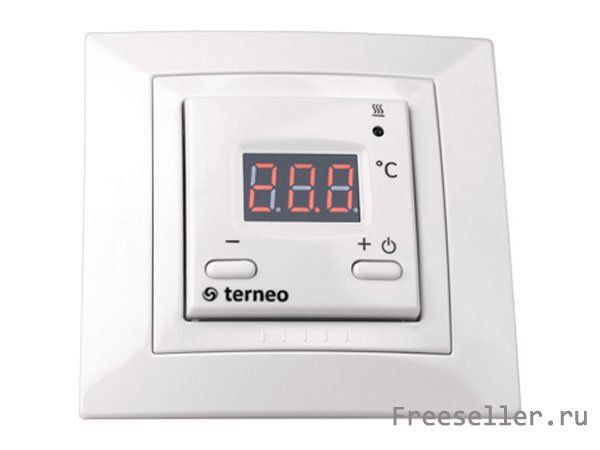

Существуют и электронные типы терморегуляторов, Включение выключение. регулировка температуры здесь происходит с помощью нажатия на кнопки, ка на обычных пультах.



На LCD экран выводиться информация о текущей температуре пола, и желаемой, а также добавляются функции часов.



Установка терморегулятора для теплого пола своими руками



3) Электронные терморегуляторы с функцией программирования.



У данных терморегуляторов помимо функции описанных у обычного электронного прибора добавляются функции включения и выключения теплых полов в определенное время, день и час.



Использовать такие терморегуляторы экономически целесообразно, чтобы уменьшите расходы на электричество, а автоматически включать теплые полы только в нужное время.



Например с утра в ванной комнате, вечером на кухне во время ужина и так далее.



Установка терморегулятора для теплого пола своими руками



Недостатки таких терморегуляторов:



- довольно сложно сразу разобраться с функциями программирования настроек.



При покупке программируемого терморегулятора выбирайте те модели - у которых есть память на настройки, при отключении электричества. иначе вся работа по программирование пойдет на смарку.



Наличие памяти - означает - что в регулятор встроена батарейка, и при отключении электричества, все настройки остаются в памяти.



Процесс установки терморегулятора

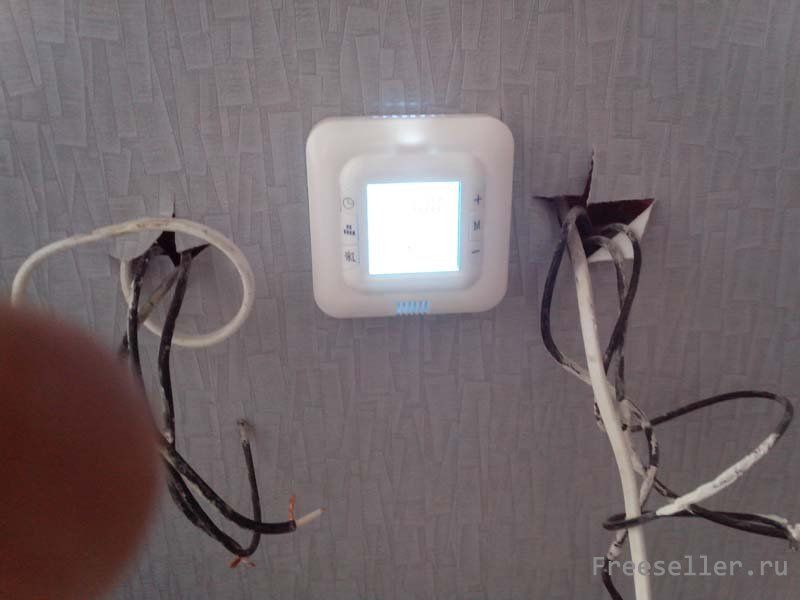

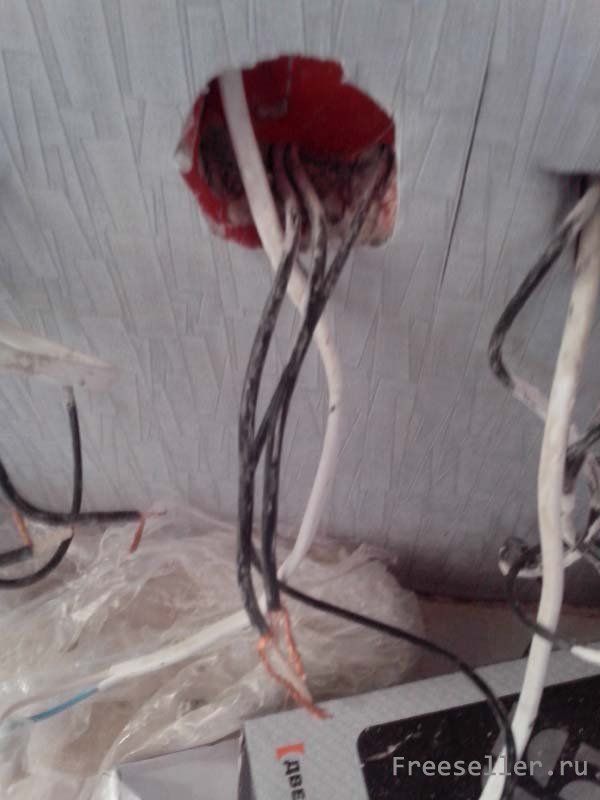

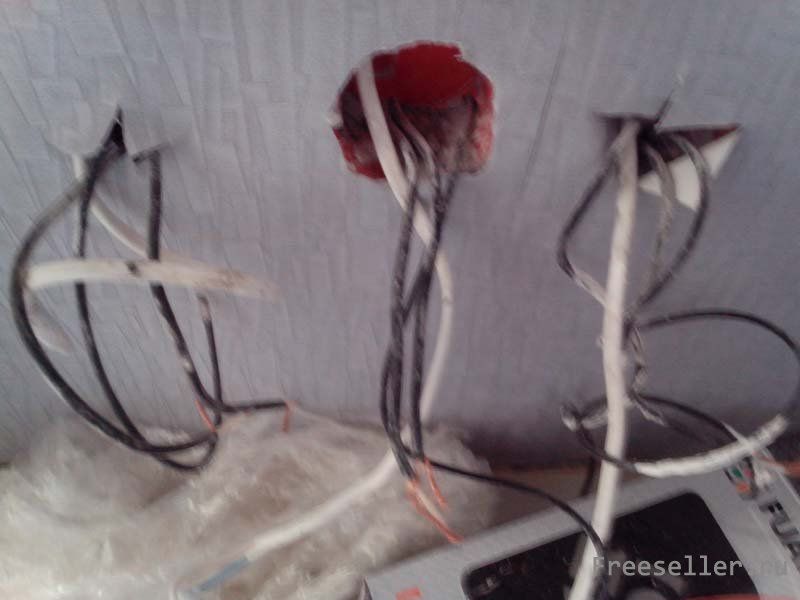

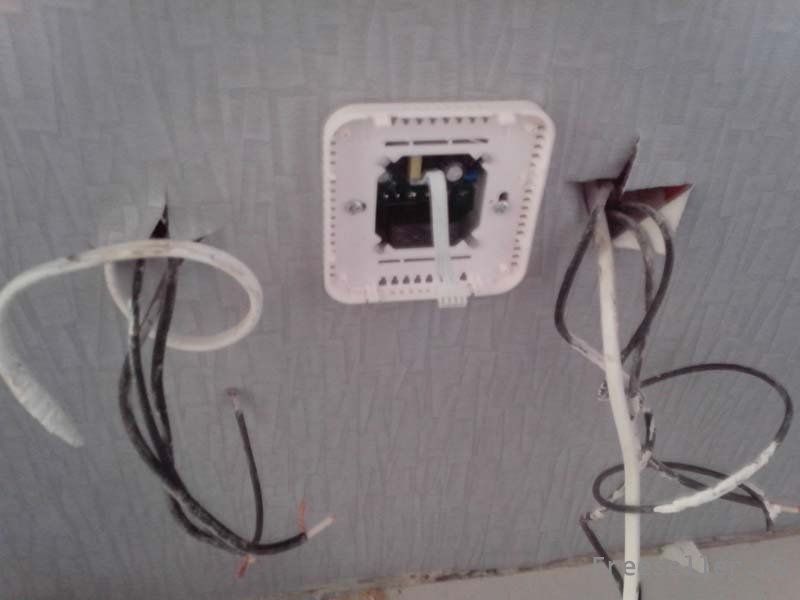

Установка терморегулятора производиться в специально подготовленное место, провода подвода напряжения ,теплого пола, и датчика теплого пола уже были выведены при монтаже теплых полов.



Установка терморегулятора для теплого пола своими руками   Установка терморегулятора для теплого пола своими руками

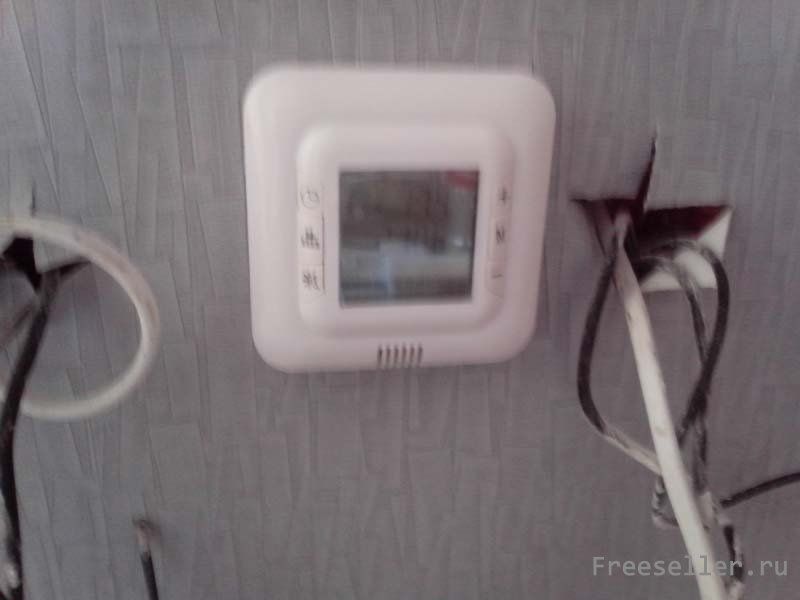

Принципиальной разницы в установке механических и электронных терморегуляторов нет, но ниже будет описан процесс установки электронного регулятора с функциями программирования и памятью.

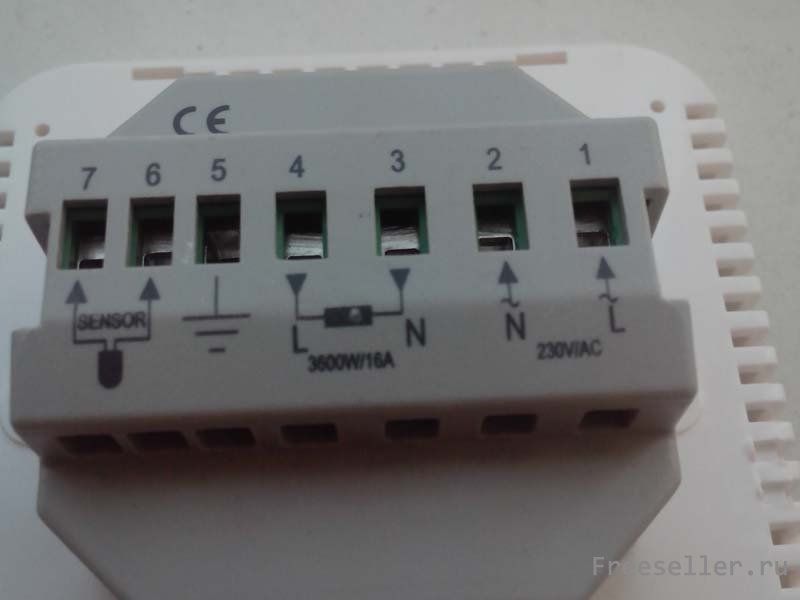

Схема подключения очень понятно нарисована на задней крышке.

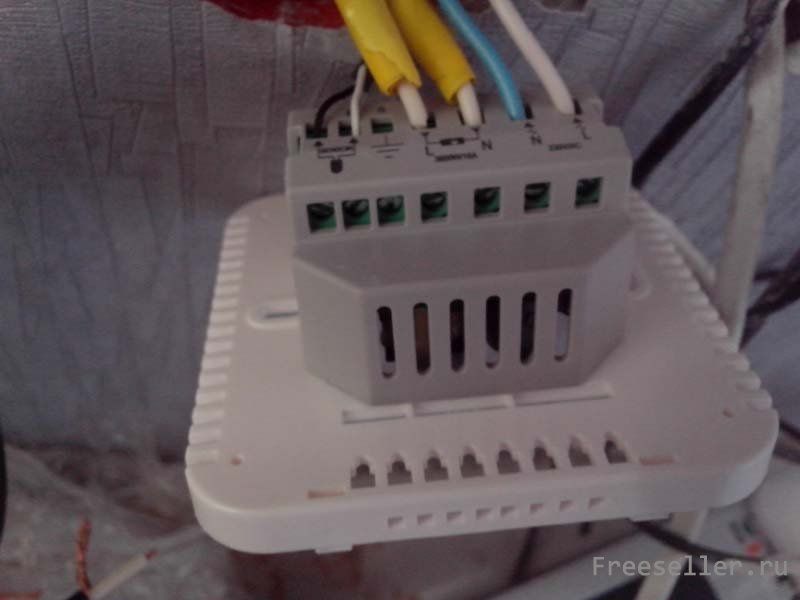

Мы видим клеммные колодки:



- для подсоединения к сети;

- к проводам теплого пола;

- датчику температуры пола;

- и заземлению (клеммная колодка заземления есть не на всех регуляторах).



Установка терморегулятора для теплого пола своими руками

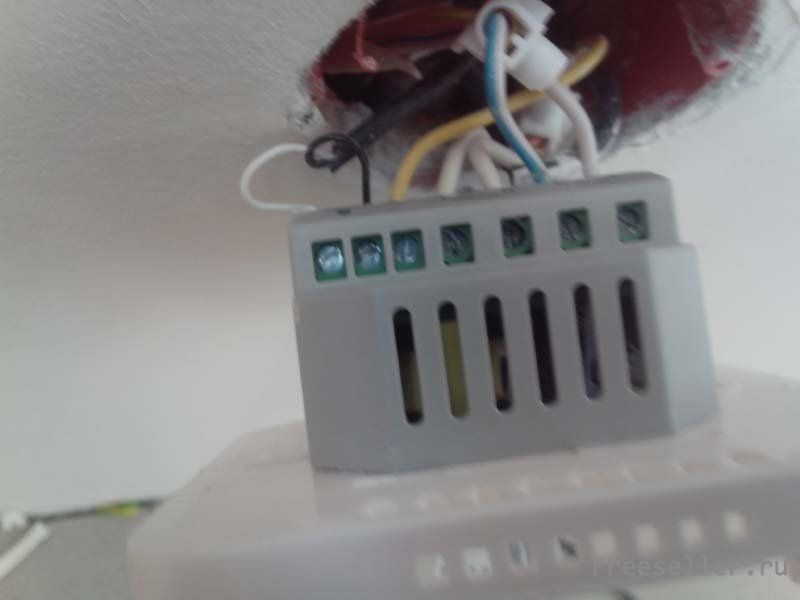

Подключаем все по схеме, укорачиваем до нужной длины все провода, очищаем изоляцию, затягиваем клеммные колодки.



Провода теплых полов имеют экранированную оплетку, жила по центру подключается к колодке теплого пола, а экранированная жила - к колодке заземления.



Выше я писал, что колодку заземления имеют не все терморегуляторы, так же как и не во всех квартирах имеется заземление.



У тех у кого заземления нет, можно на проводах теплого пола его просто обрезать и зазоизолировать.



Установка терморегулятора для теплого пола своими руками



у кого заземление есть целесообразно подключить его к заземлению от сети через дополнительную колодку, т.к клеммная колодка регулятора 3 проводов не вместит.



Установка терморегулятора для теплого пола своими руками



После того как соедините все провода, убедитесь в надежности соединений, и произведите крепление корпуса к подразетнику, как правило,  для этих целей достаточно закрутить всего 2 самореза.



Установка терморегулятора для теплого пола своими руками   Установка терморегулятора для теплого пола своими руками

В моем случае для установки, требуется располовинить корпус, на некоторых регуляторах просто нужно снять лицевую крышку.



Установка терморегулятора для теплого пола своими руками

 Установка терморегулятора для теплого пола своими руками

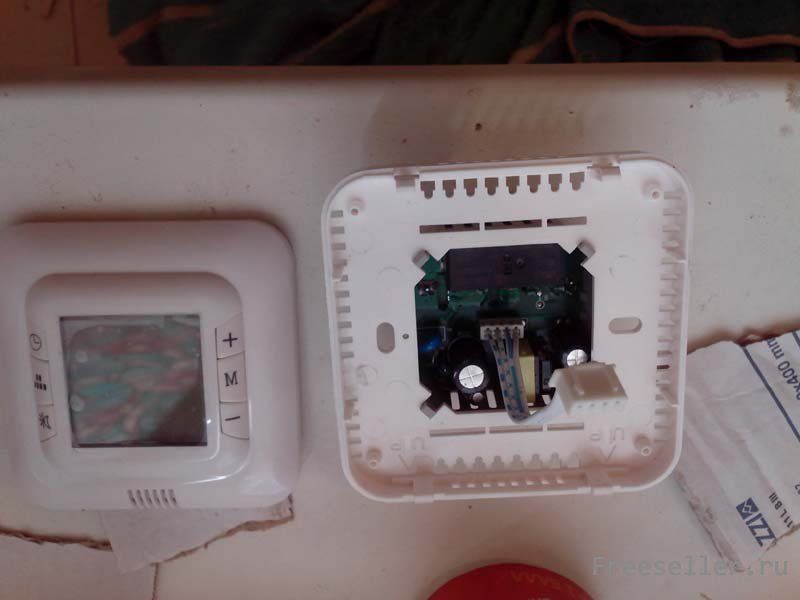

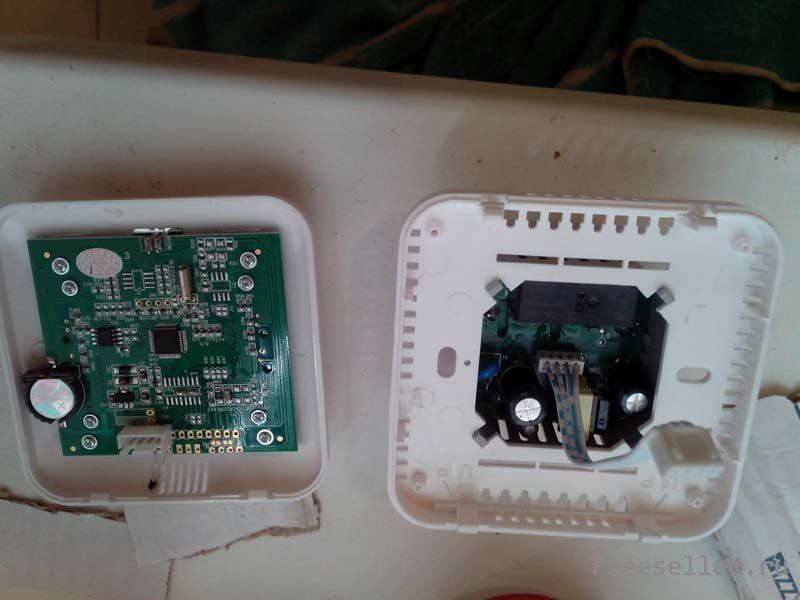

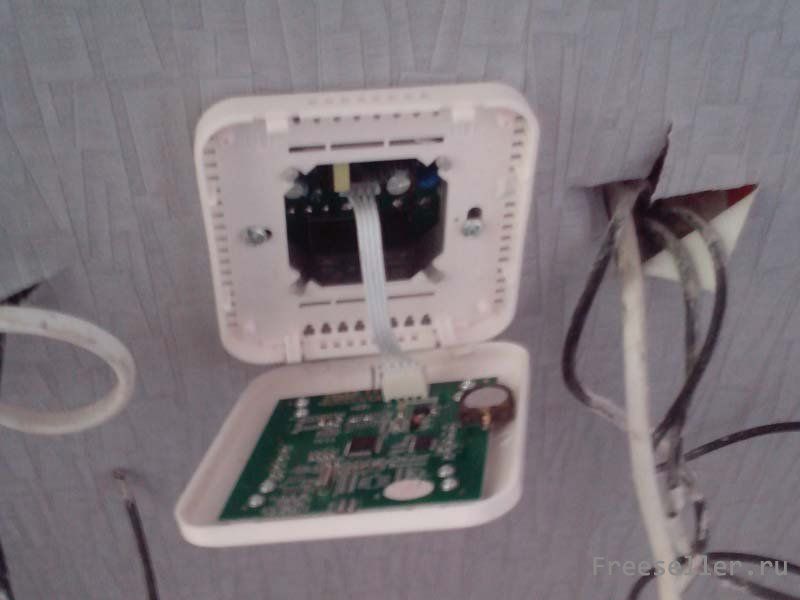

Кстати, помните я писал про батарейку, необходимую для сохранения настроек при отключении электричества - на фото выше ее отчетливо видно.



Установка терморегулятора для теплого пола своими руками

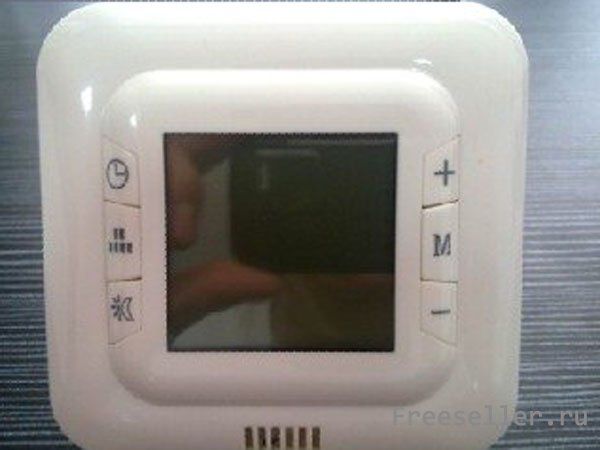

Ну вот и все установка терморегулятора завершена



Установка терморегулятора для теплого пола своими руками



Можно включать теплый пол на прогрев. Напомню, что включать в первый раз пол на прогрев, можно только после полного высыхания плиточного клея под плиткой, это время составляет около 20-28 дней после укладки.
