Изготовление самодельного светодиодного ночника с частицей моря у себя в комнате.

Помощник сна c частицей моря у себя в комнате)

Ночник можно разделить на схему питания светодиодов и сами светодиоды. Схема питания работает следующим образом: Напряжение 220В подается через вилку на гасящий конденсатор С1 и предохранитель F1;далее оно выпрямляется диодным мостом VDS1 и сглаживается конденсатором С2.Далее через гасящий резистор подается на светодиоды.

Светодиоды соединены последовательно, в качестве предохранителя я использовал тонкую проволочку из китайского будильника. Устройство в настройке не нуждается. Общая стоимость устройства около 40 руб.

Внимание: после работы на конденсаторе С1 остается напряжение, поэтому во избежание удара током рекомендуется поставить резистор порядка 500кОм параллельно конденсатору С1.

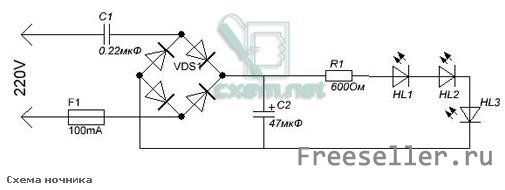

На рисунке ниже приведена принципиальная схема ночника, который вы можете собрать своими руками:




Ночник ракушка на светодиодах


Используемые радиоэлементы:





- Конденсатор неполярный 0.22мкФ 400V

- Предохранитель 100мА

- Диоды выпрямительные на ток от 100мА - 4шт.

- Конденсатор полярный 47мкФ 50V

- Резистор 600Ом

- Светодиоды - 3шт.



Ночник ракушка на светодиодах


Ночник ракушка на светодиодах

Изготовление основной части ночника:

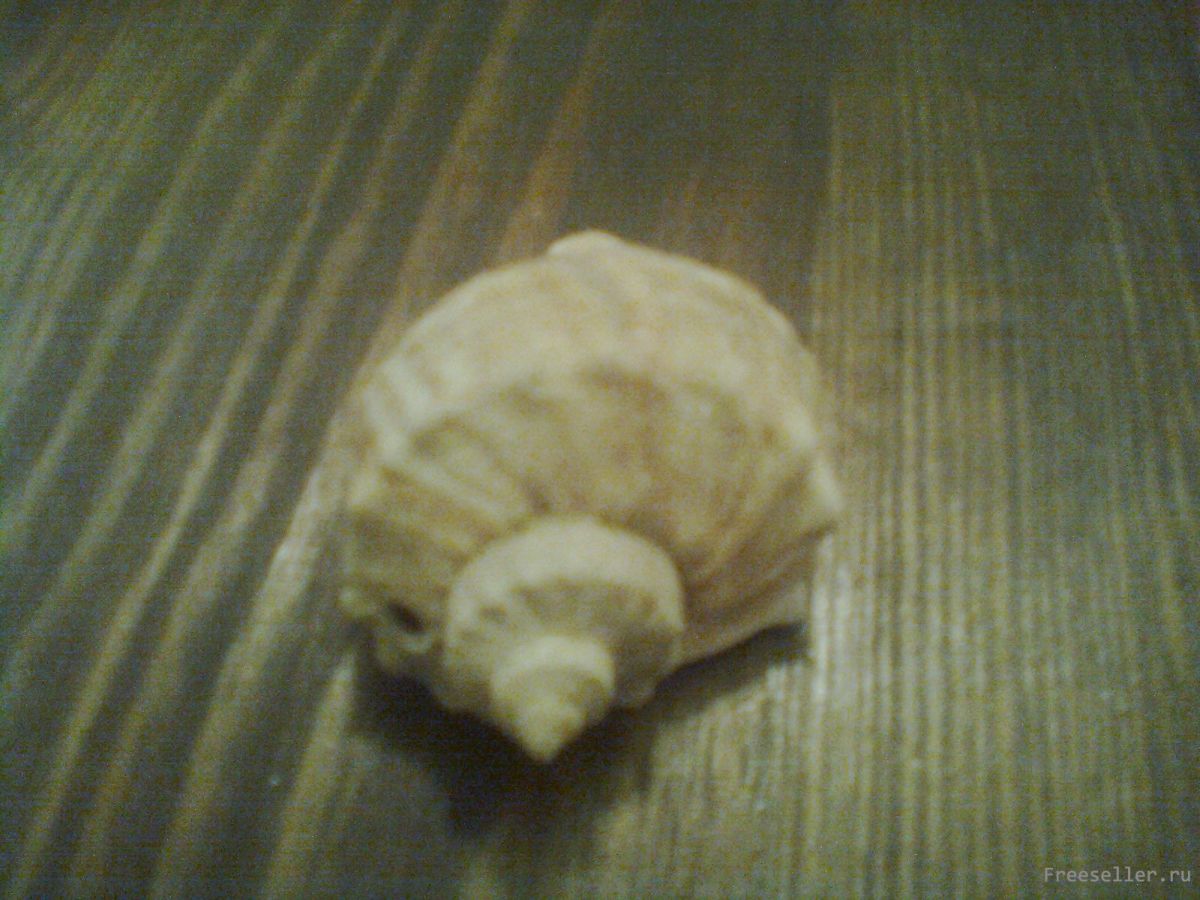

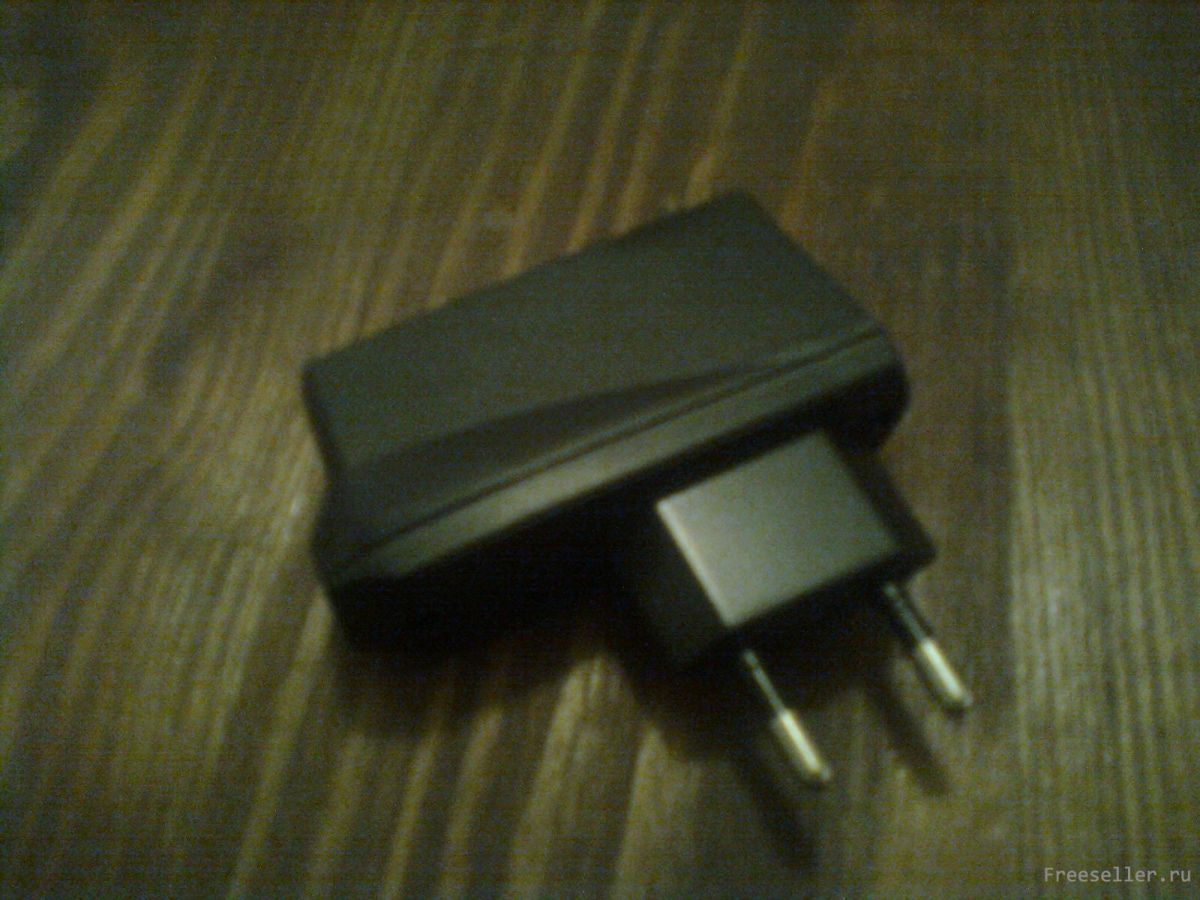

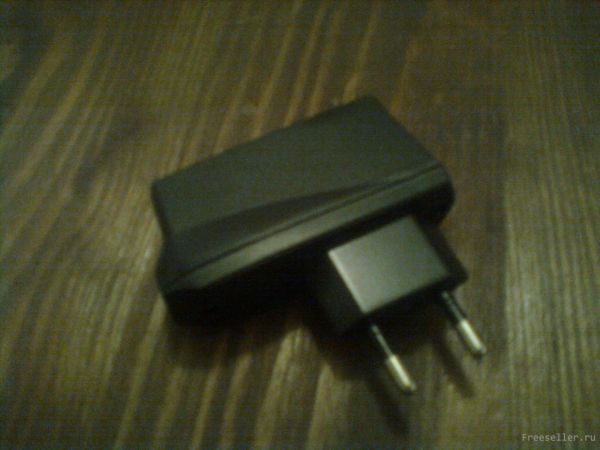

Берем большую ракушку, и зарядное устройство устройство для телефона. Ракушка будет соединяться с зарядным устройством в единое целое.

Ночник ракушка на светодиодах

Ночник ракушка на светодиодах

Ночник ракушка на светодиодах

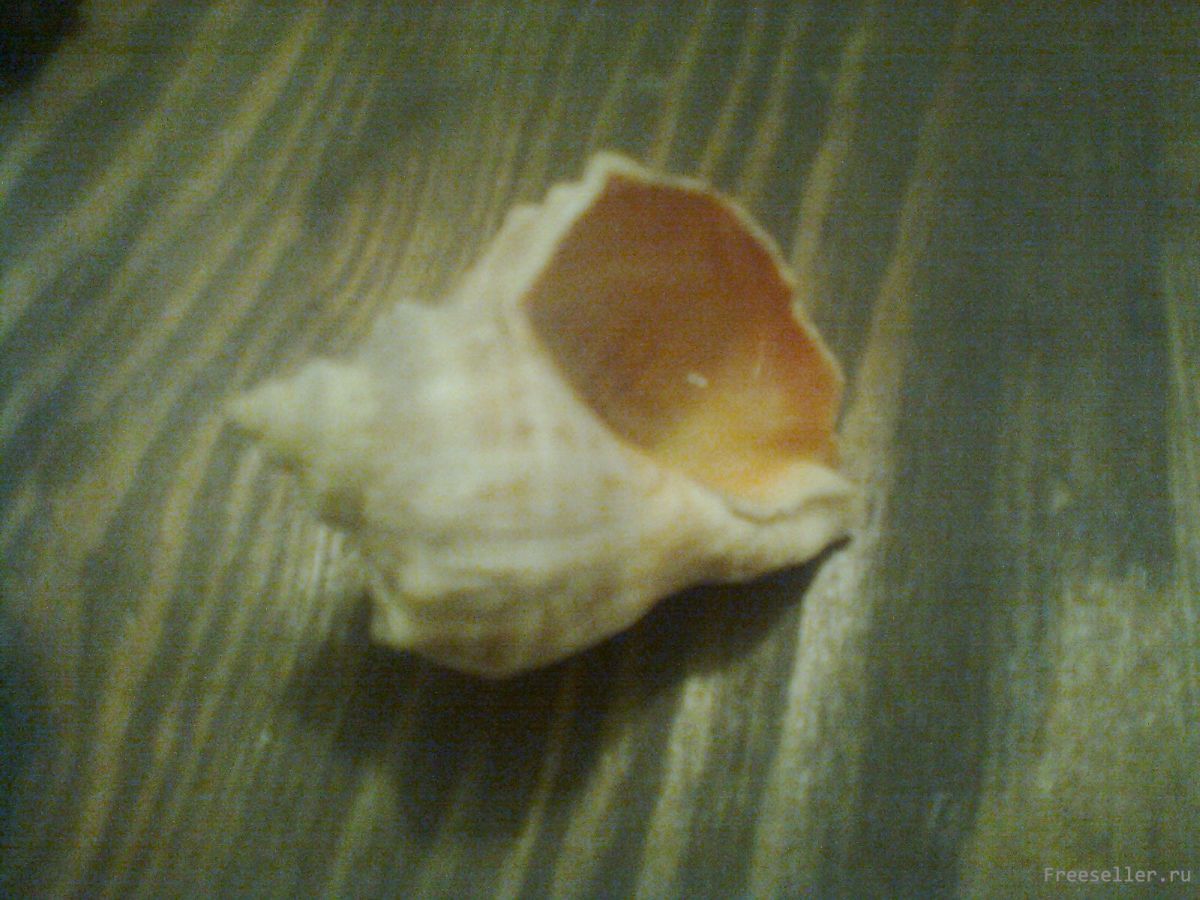

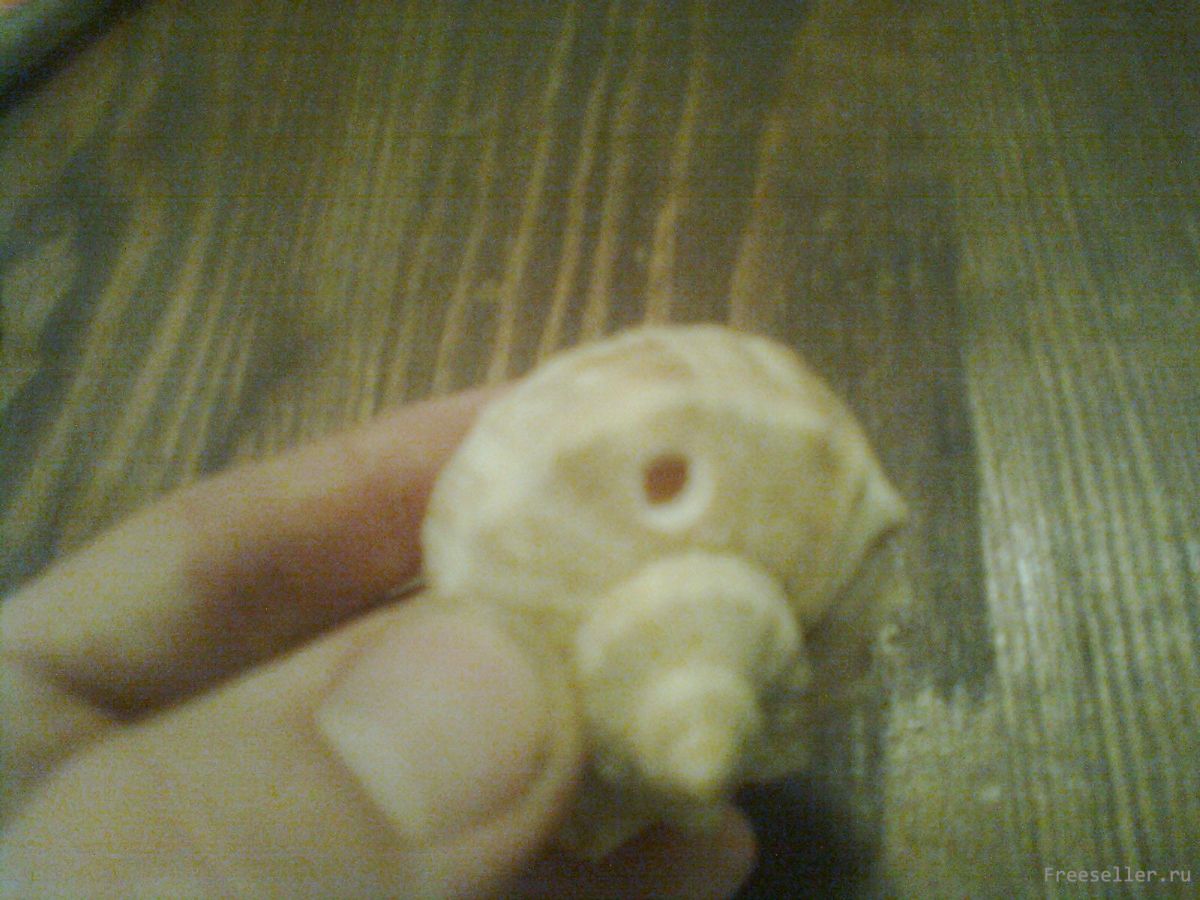

Сверлим в ракушке дырку в 5мм по серединке, как показано на фото.

Ночник ракушка на светодиодах

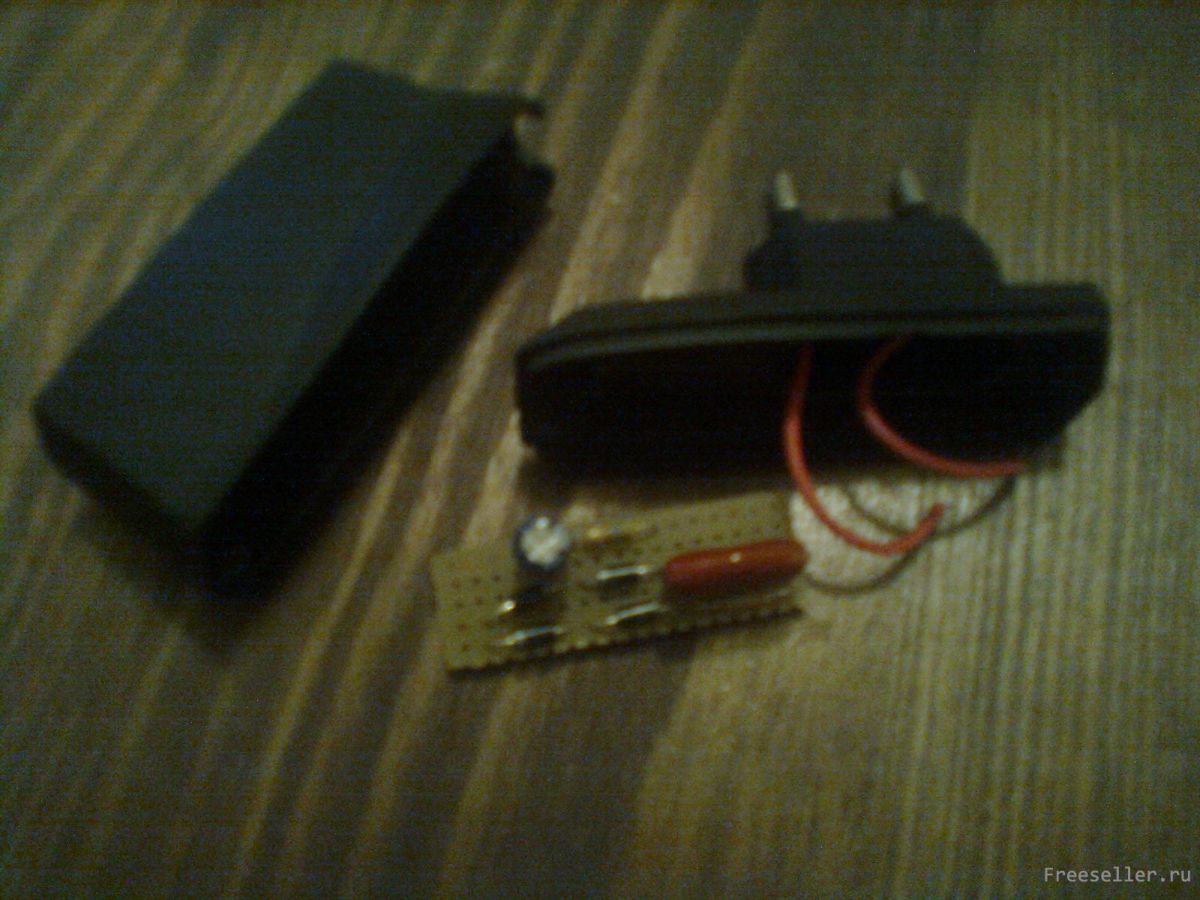

В корпусе зарядного устройства я вырезал, нагретым на плите ножом дырку. Дырка вырезается для того, чтобы вставить в нее ракушку. При установке она должна плотно заходить в отверстие.

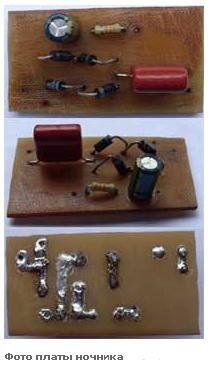

В корпус зарядного устройства встраиваем плату описанную выше. По размерам она хорошо подходит и не мешает.

Ночник ракушка на светодиодах

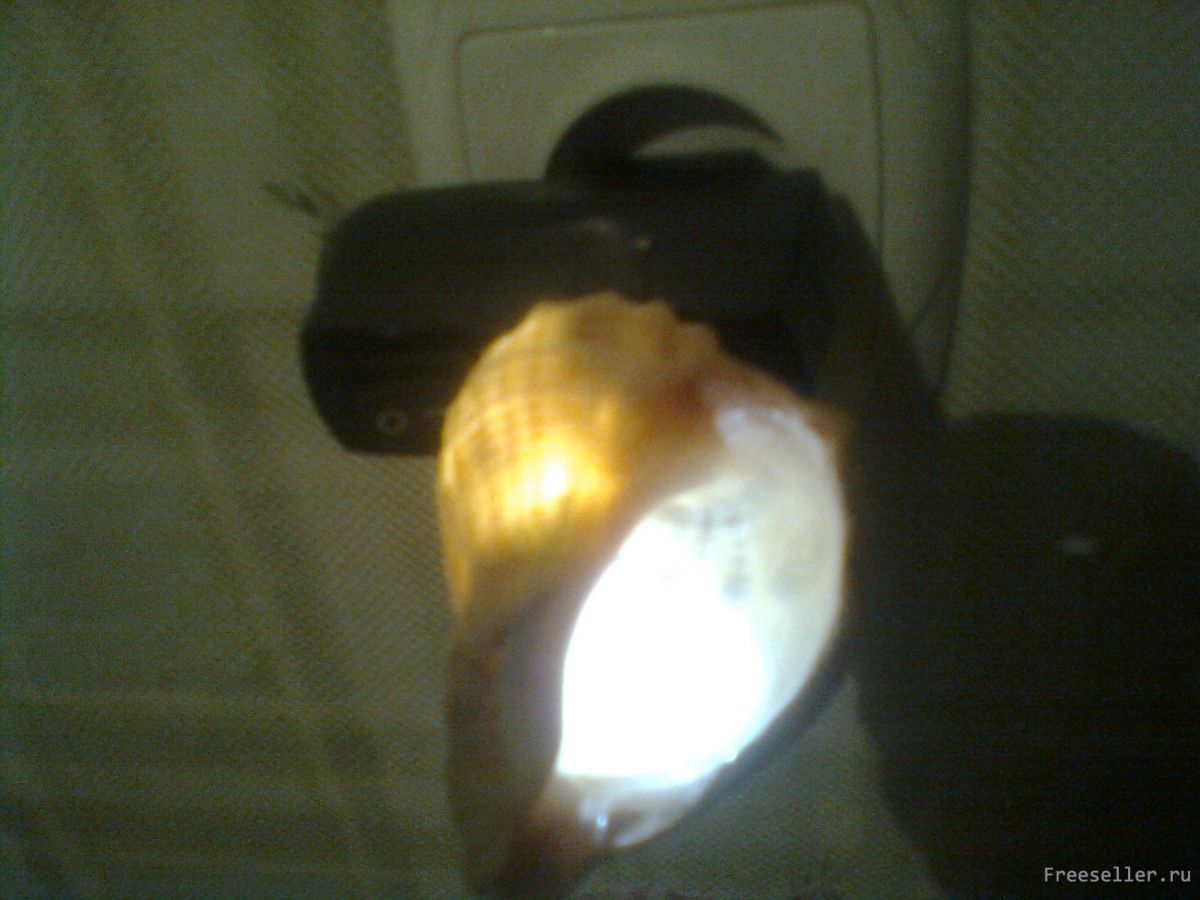

Цвет светодиода подбираем на любой вкус... Я выбрал белый.

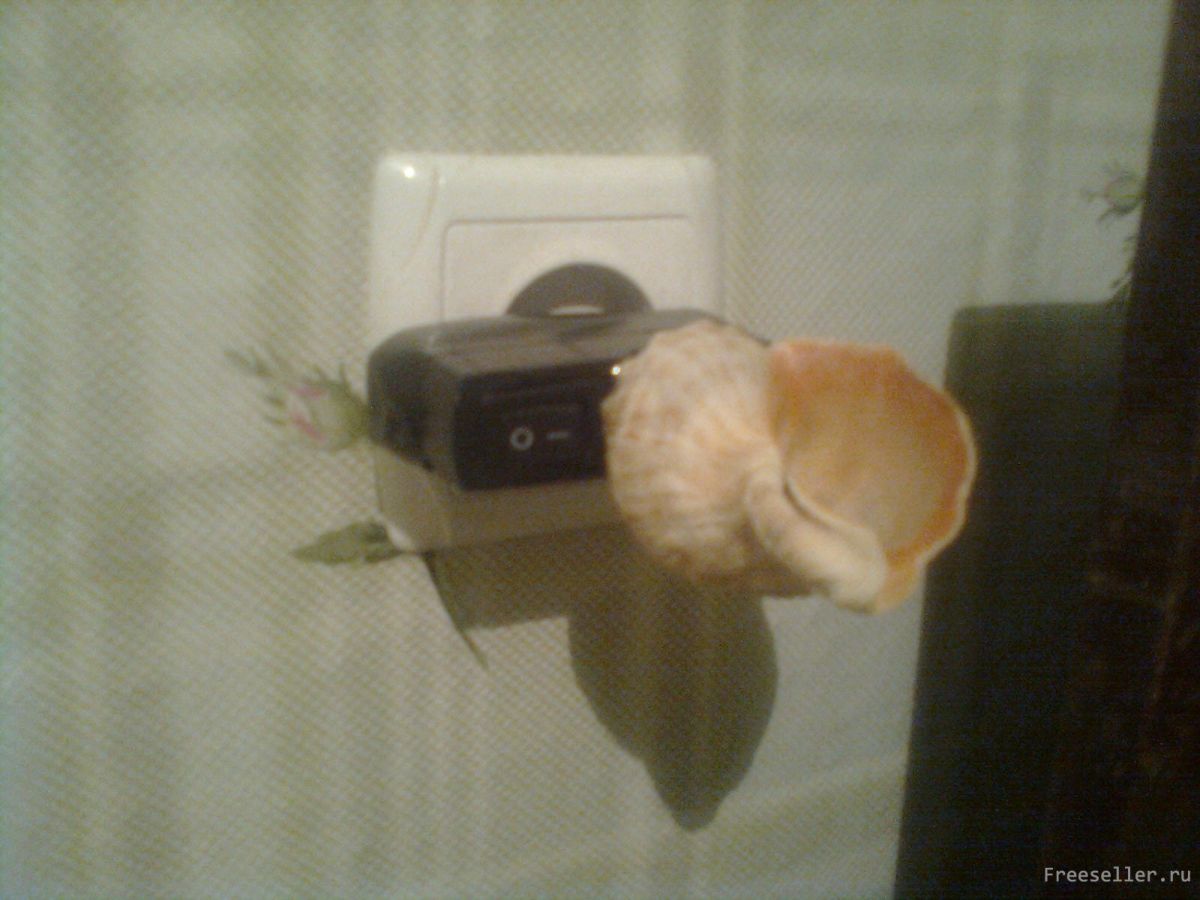

И все проклеиваем клеем, можно и включатель для удобства примостить)

Ночник ракушка на светодиодах

Ночник ракушка на светодиодах
