Преобразователь напряжения  с 12 на 220 Вольт своими руками



Делаем самодельный автомобильный преобразователь напряжения с 12  до 220 Вольт из подручных средств своими руками.



Сегодня на рынке предлагается множество моделей автомобильных инвертеров, различной мощности, размеров и на любой кошелек, и, не смотря н а то, что стоят они не дорого, купить себе такой приборчик я так и не решился.

Но однажды, решив скоротать время на досуге в гараже, решил сделать себе такую самодельную штуку своими руками, потратив около 1 часа времени.


Преобразователь является самым простейшим, для его изготовления я, можно сказать, не потратил ни копейки, все было в гараже.



Для изготовления инвертора использовал:


    - компьютерный блок питания;

    - радиодетали;

    - клеевой пистолет;

    - скотч;

    - канцелярский нож;

    - упаковочный материал;

    - вилка прикуривателя;

    - провода.


    Изготовление преобразователя напряжения

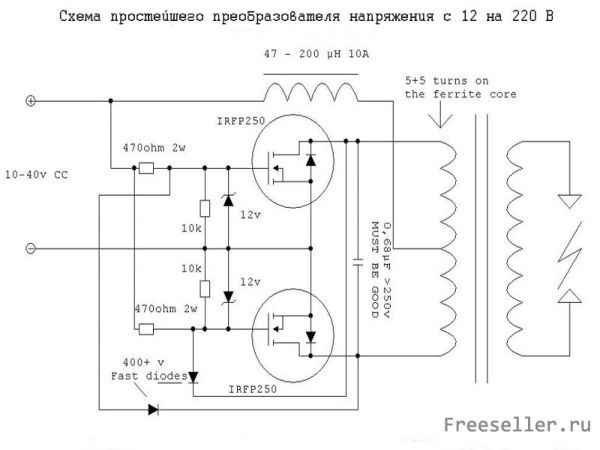

    Как уже и было сказано выше, изготовить такой прибор своими руками не сложно, нужно лишь запастись нужными деталями. Его принципиальная схема показана на рисунке ниже:


    Преобразователь напряжения  с 12 на 220 Вольт своими руками

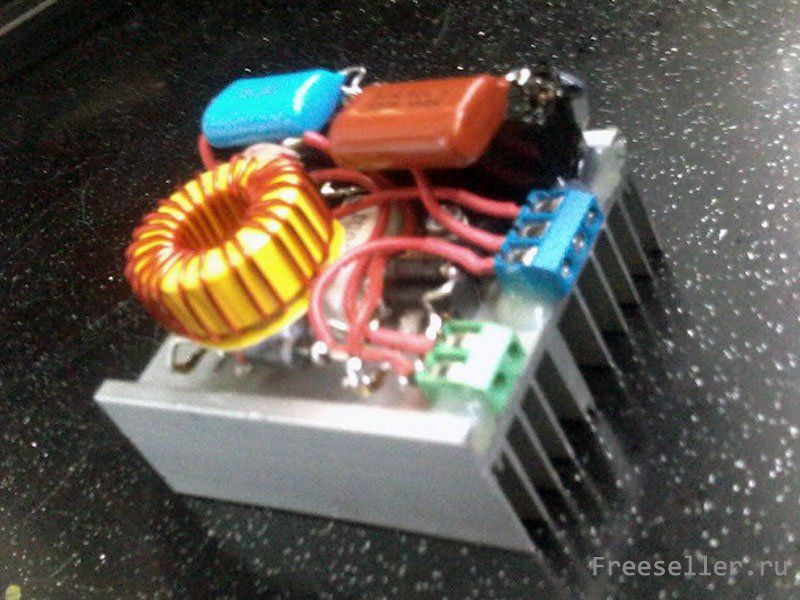

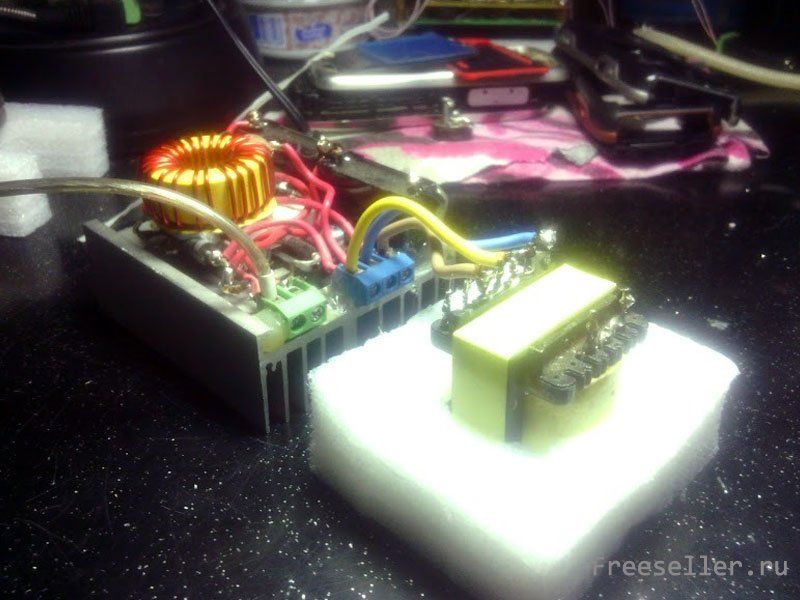

    Трансформатор и дроссель взял из компьютерного блока питания, а остальные радиодетали в т. числе алюминиевый радиатор подобрал из имеющегося хлама в гараже.

    Так как преобразователь делался в домашних условиях, без наличия специальных приспособлений, использовал только паяльник и клеевой пистолет.


    Преобразователь напряжения  с 12 на 220 Вольт своими руками



    Преобразователь напряжения  с 12 на 220 Вольт своими руками

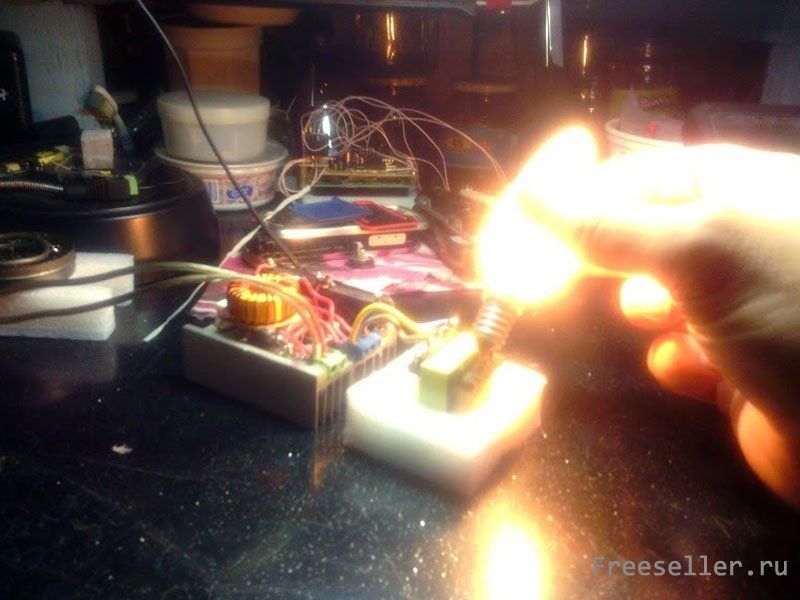

    Тест производился на лампочку мощностью 40 Вт, трансформатор не гудел.


    Преобразователь напряжения  с 12 на 220 Вольт своими руками

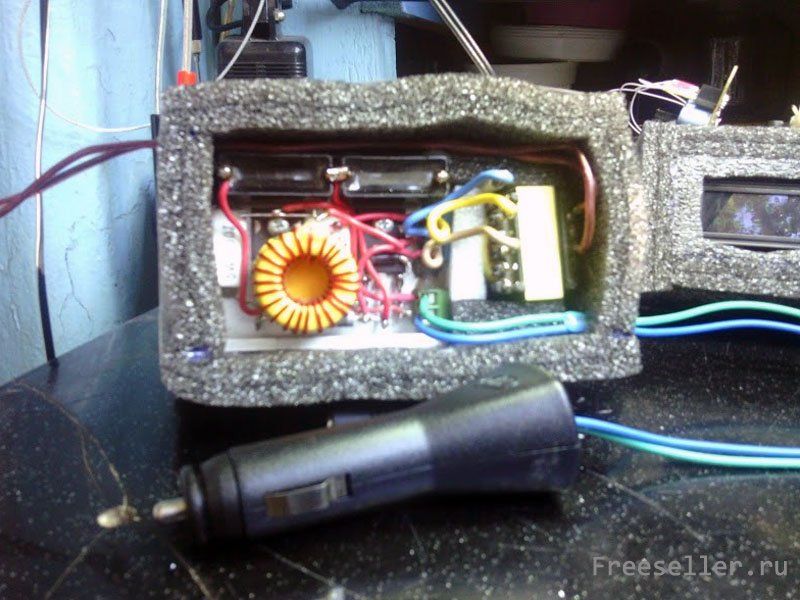

    Собранный преобразователь обернул упаковочным материалом, и обмотал скотчем.


    Преобразователь напряжения  с 12 на 220 Вольт своими руками



    Преобразователь напряжения  с 12 на 220 Вольт своими руками

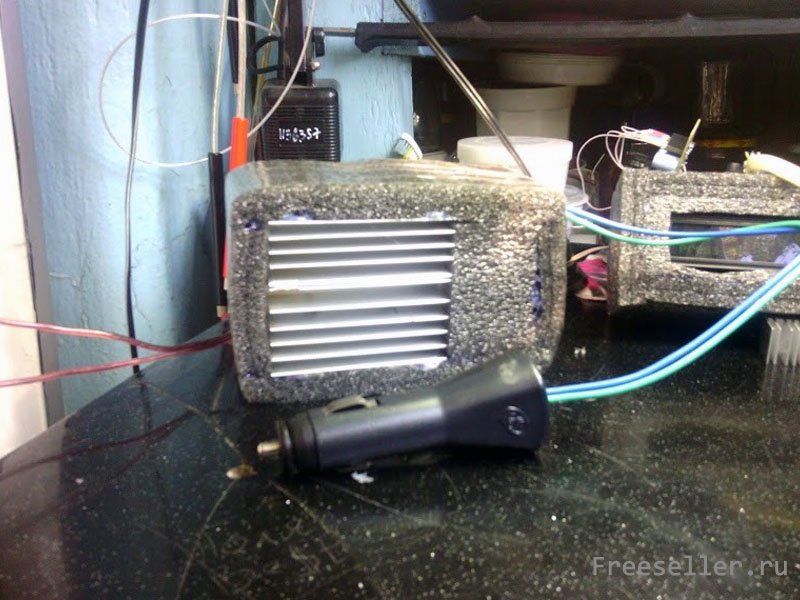

    Конструкция на удивление получилась довольно устойчивая, сейчас она катается у меня в бардачке автомобиля.


    Ориентировочная выходная мощность не более 200 Вт, кстати, мощность напрямую зависит от мощности трансформатора и транзисторов.


    Фото из статьи

    Полезные Самоделки


Комментарии пользователей (4)
  1. leha 62 25
    #1 leha 11 сентября 2013 10:20
    Здорово, надо тоже попробовать себе такой сделать, как раз в гараже лежит старый ненужный компьютер.

  2. Слон 0 0
    #2 Слон 13 декабря 2013 19:43
    Всё бы ничего но где намоточные данные? Какое сечение провода первички? за вторичку я уже молчу, какая получилась частота приобразования?
    или всё методом тыка.

  3. Ярослав 0 0
    #3 Ярослав 16 июня 2014 21:37
    Цитата: Слон
    Всё бы ничего но где намоточные данные? Какое сечение провода первички? за вторичку я уже молчу, какая получилась частота приобразования?
    или всё методом тыка.

    Судя по всему, на этом сайте ответы на вопросы считаются дурным тоном. А жаль :(

  4. kirill 108 29
    #4 kirill 16 июня 2014 22:08
    Цитата: Слон
    Всё бы ничего но где намоточные данные? Какое сечение провода первички? за вторичку я уже молчу, какая получилась частота приобразования?
    или всё методом тыка.



    Методом тыка. Написал же что не морочился и взял готовый трансформатор.
