Самодельный радио приемник в корпусе в ретро стиле



В статье пойдет описание о том как переделать своими руками дешевый китайский приемник под старинный дизайн в стиле ретро.

В статье пойдет описание о том как переделать своими руками дешевый китайский приемник под старинный дизайн в стиле ретро.

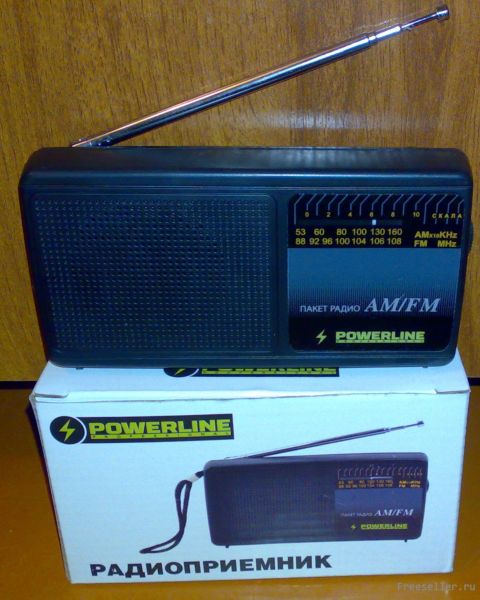

И так, в магазине Пятерочка был куплен китайский приемник, работающий на двух пальчиковых батарейках, и имеющий два диапазона AM и FM, с довольно неплохими параметрами по чувствительности, так же имеющий телескопическую антенну, поигравшись с этим чудом возникла идея сделать из него что нибудь существенное.

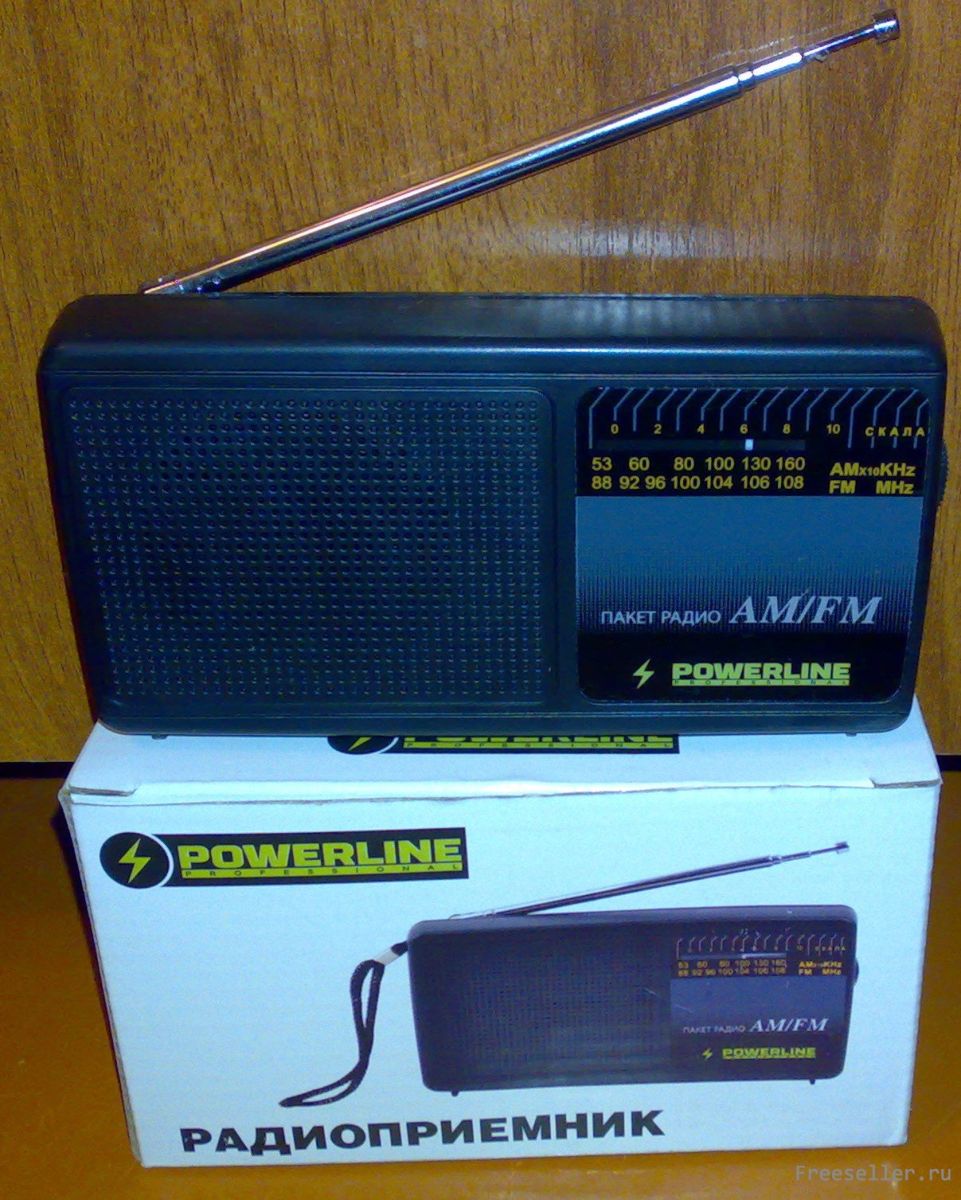

Китайский радиоприемник

Запасемся строй материалом.

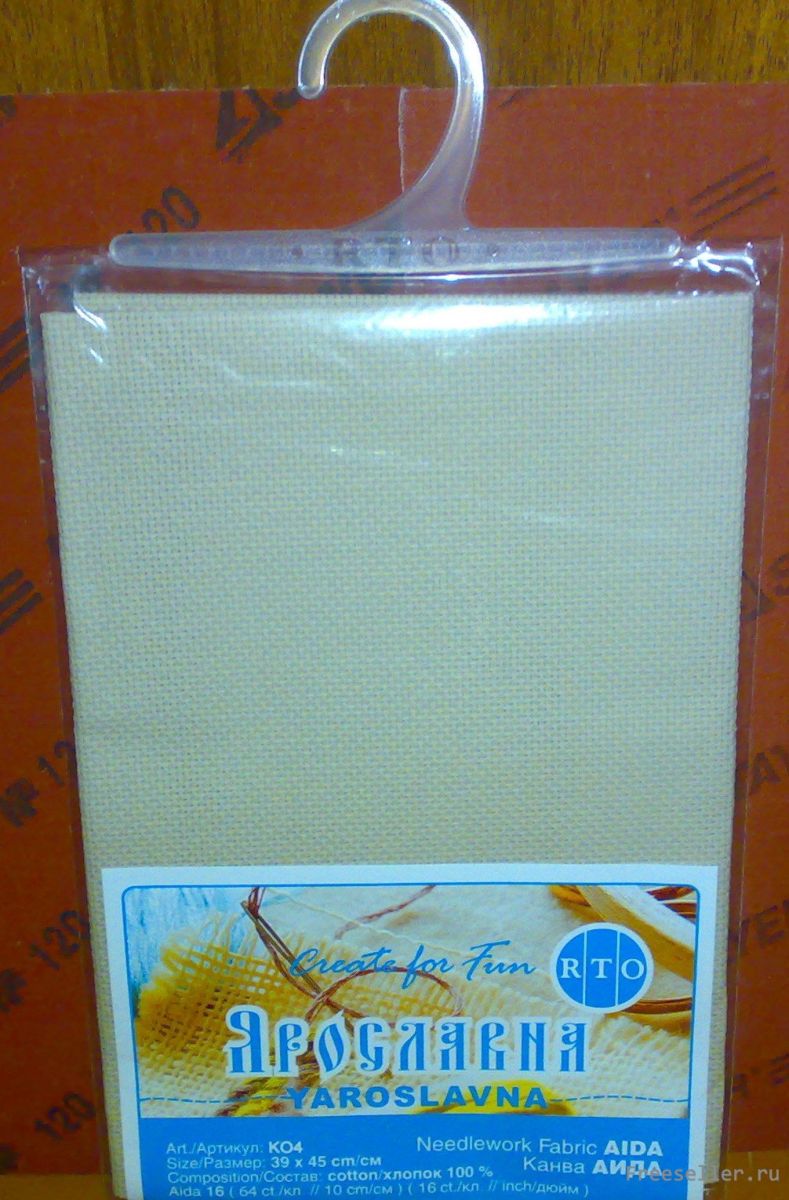

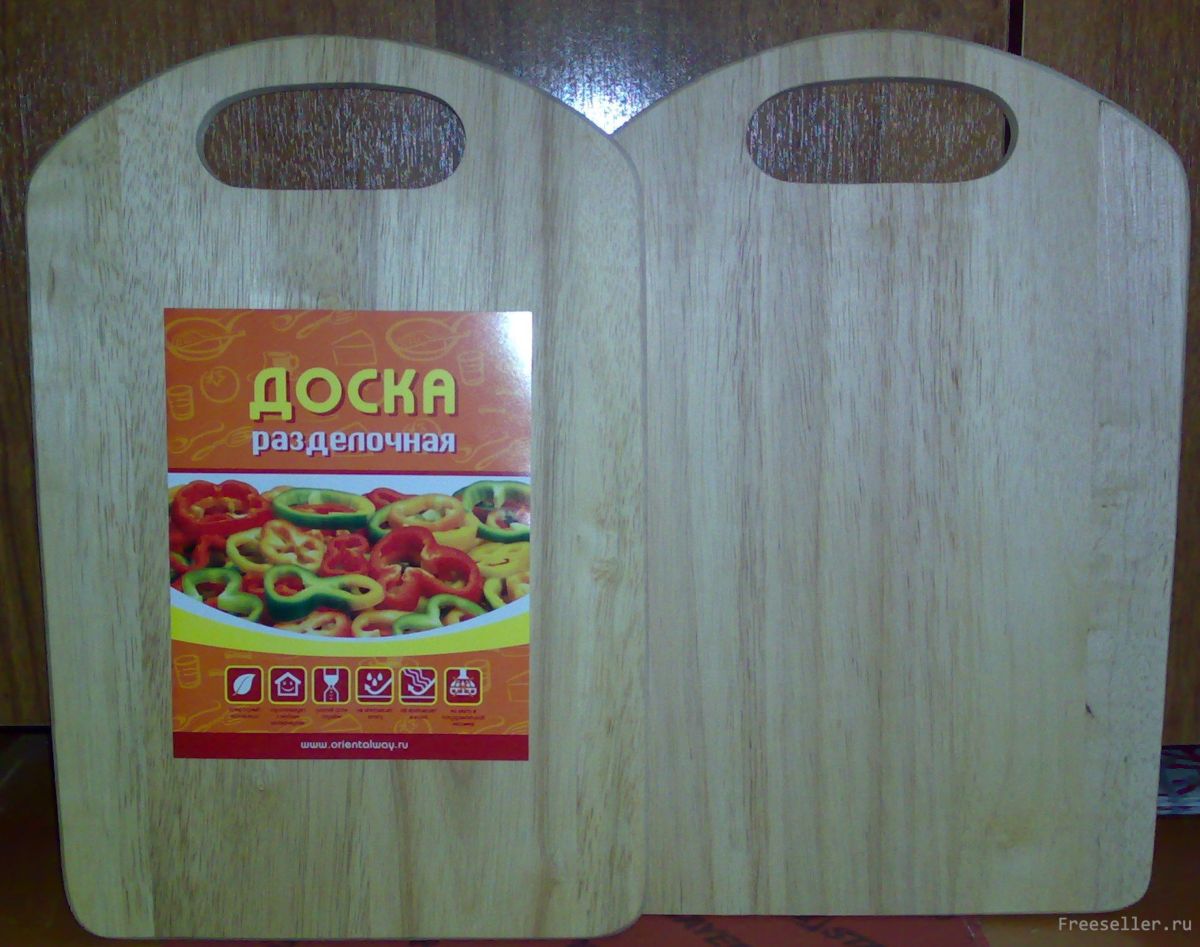

Разделочная доска для изготовления радиоприемника Хлопковая такань для изготовления радиоприемника

Изготовление радиоприемника


Целью при создании нового устройства было оставить электронную часть без изменений,поэтому монтажную плату с деталями вынимаем из старого корпуса и устанавливаем на новое место, как это показано на фотографиях.


Основой будет служить небольшая колонка, которая была изготовлена ранее для радиолюбительских экспериментов, и на какое то время заброшена до поры до времени.

Изготовление  радиоприемника в ретро стиле своими руками - Установка механизма Верньера.

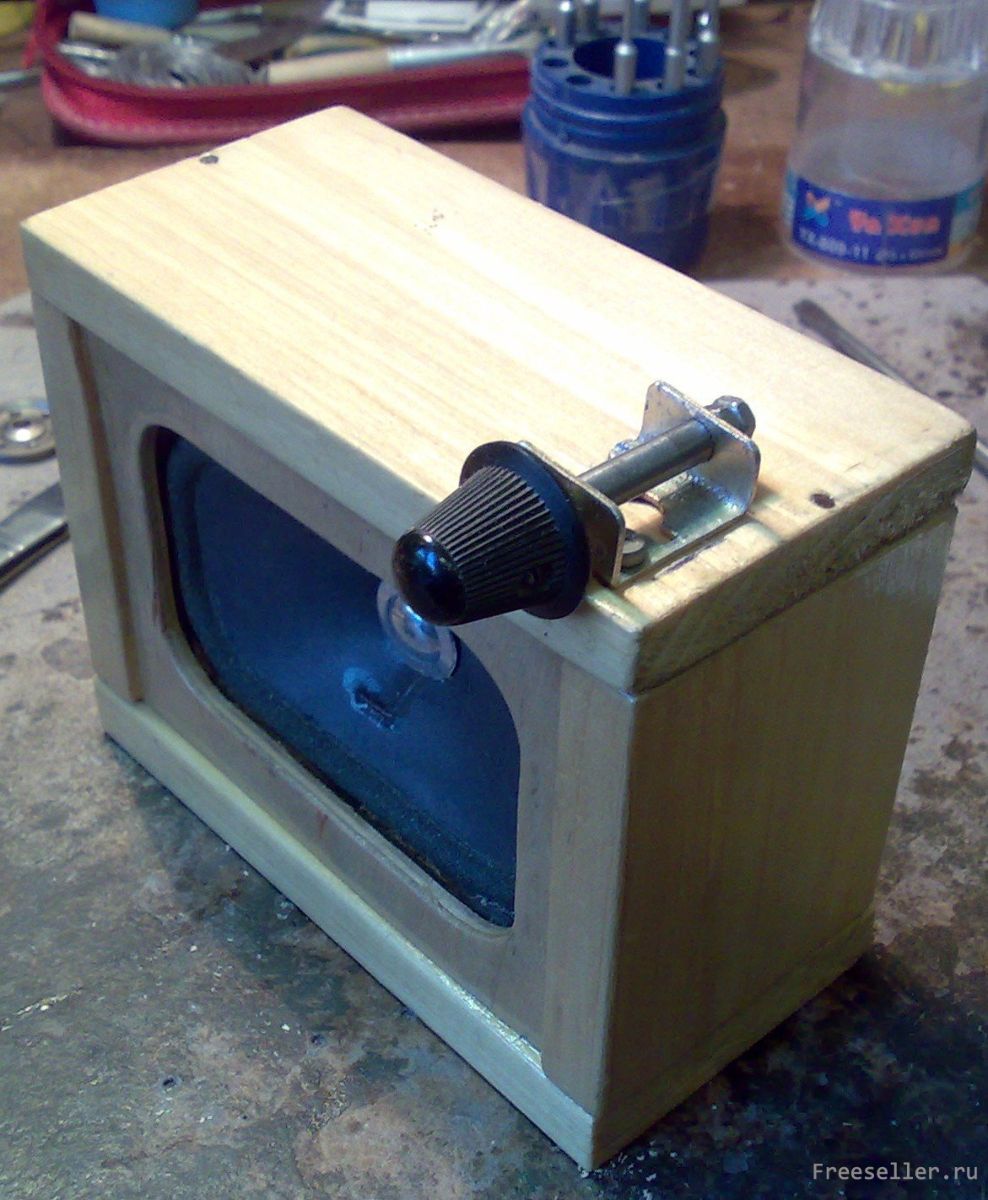

На колонку, будем ее называть несущая, устанавливаем механизм верньера, хочется заметить, что многие узлы и детали изготавливались из подручного материала, что то на глазок, и по ходу творческой мысли.

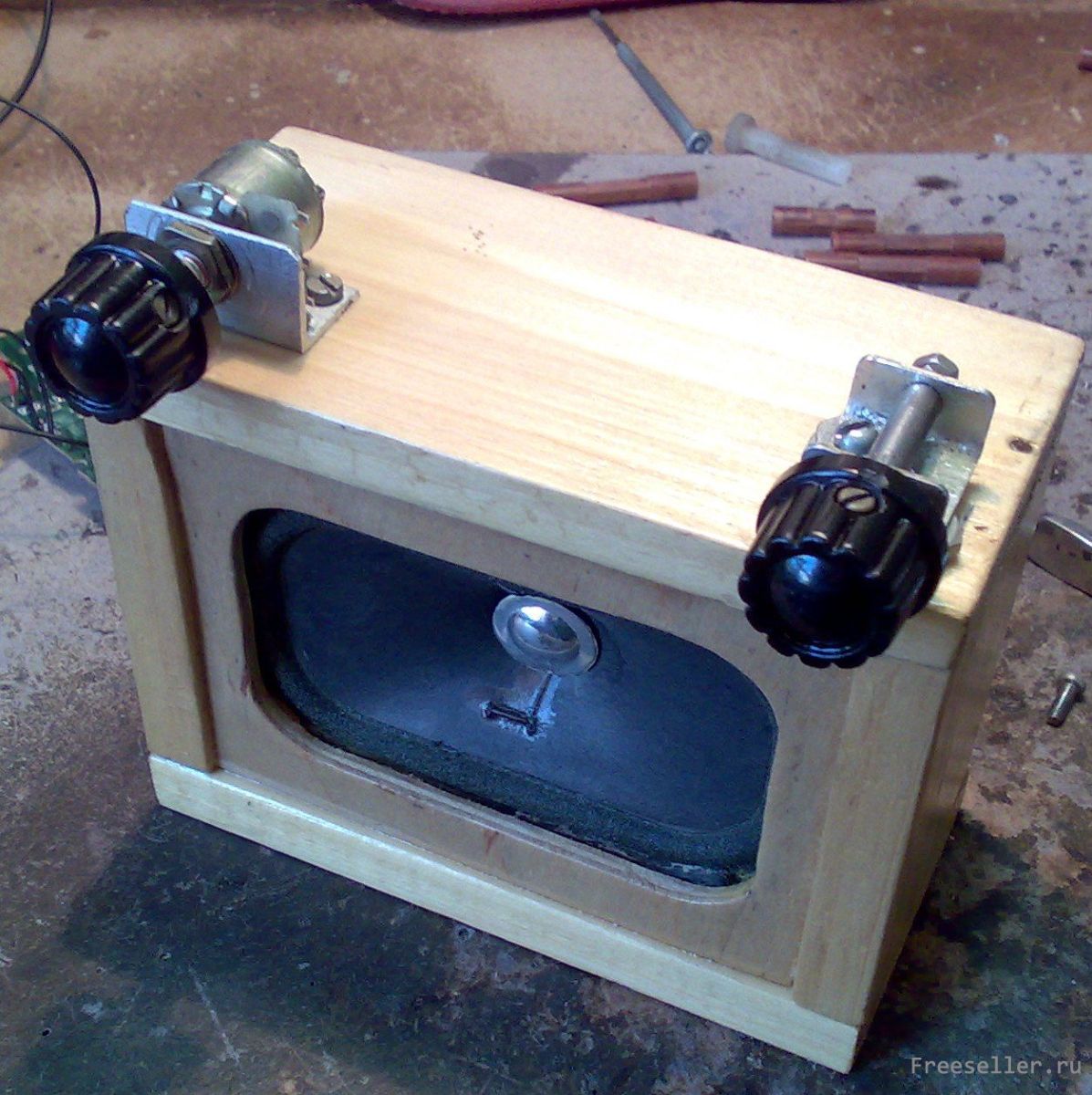

Изготовление  радиоприемника в ретро стиле своими руками - Установка регулятора громкости

Устанавливаем регулятор громкости с выключателем от старого отечественного приемника сопротивлением 47 ком, родной китайский нам не подойдет, он дисковый, и его предварительно надо будет выпаять.

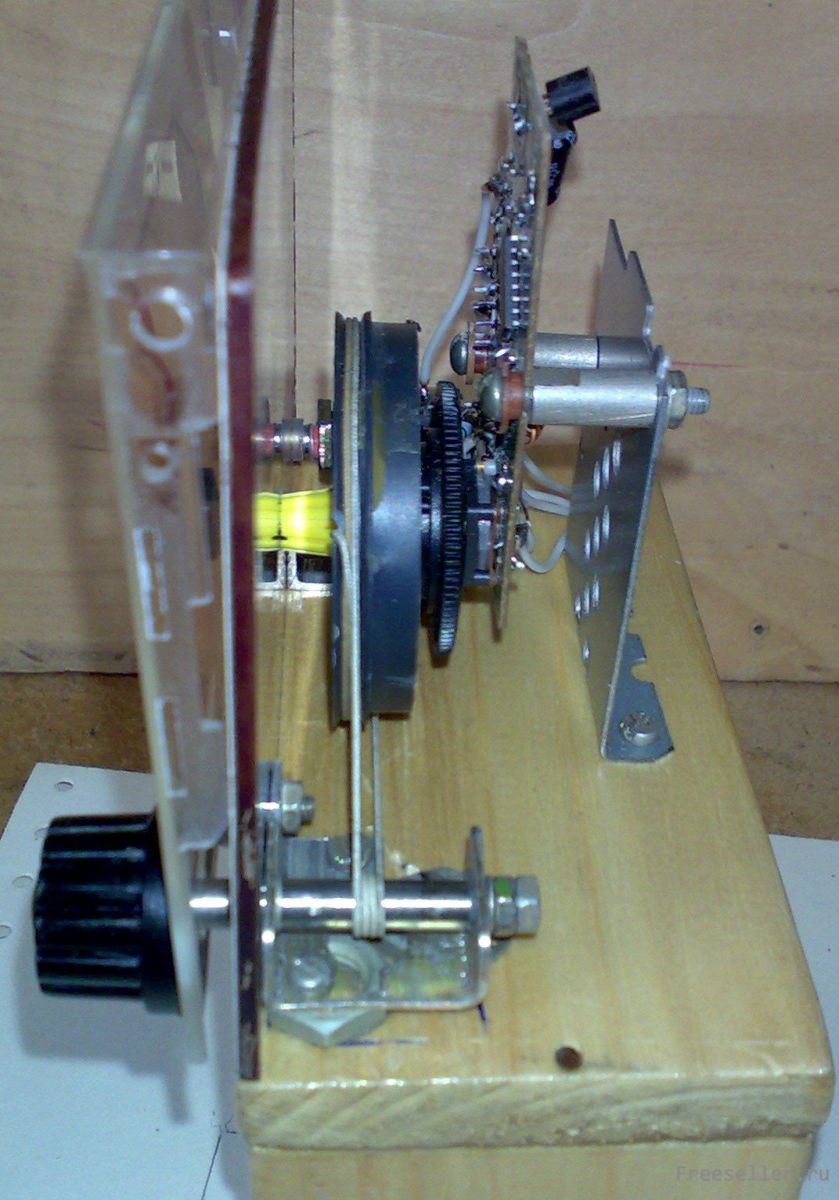

Изготовление  радиоприемника в ретро стиле своими руками - Механизм Варньера Изготовление  радиоприемника в ретро стиле своими руками - Механизм Варньера

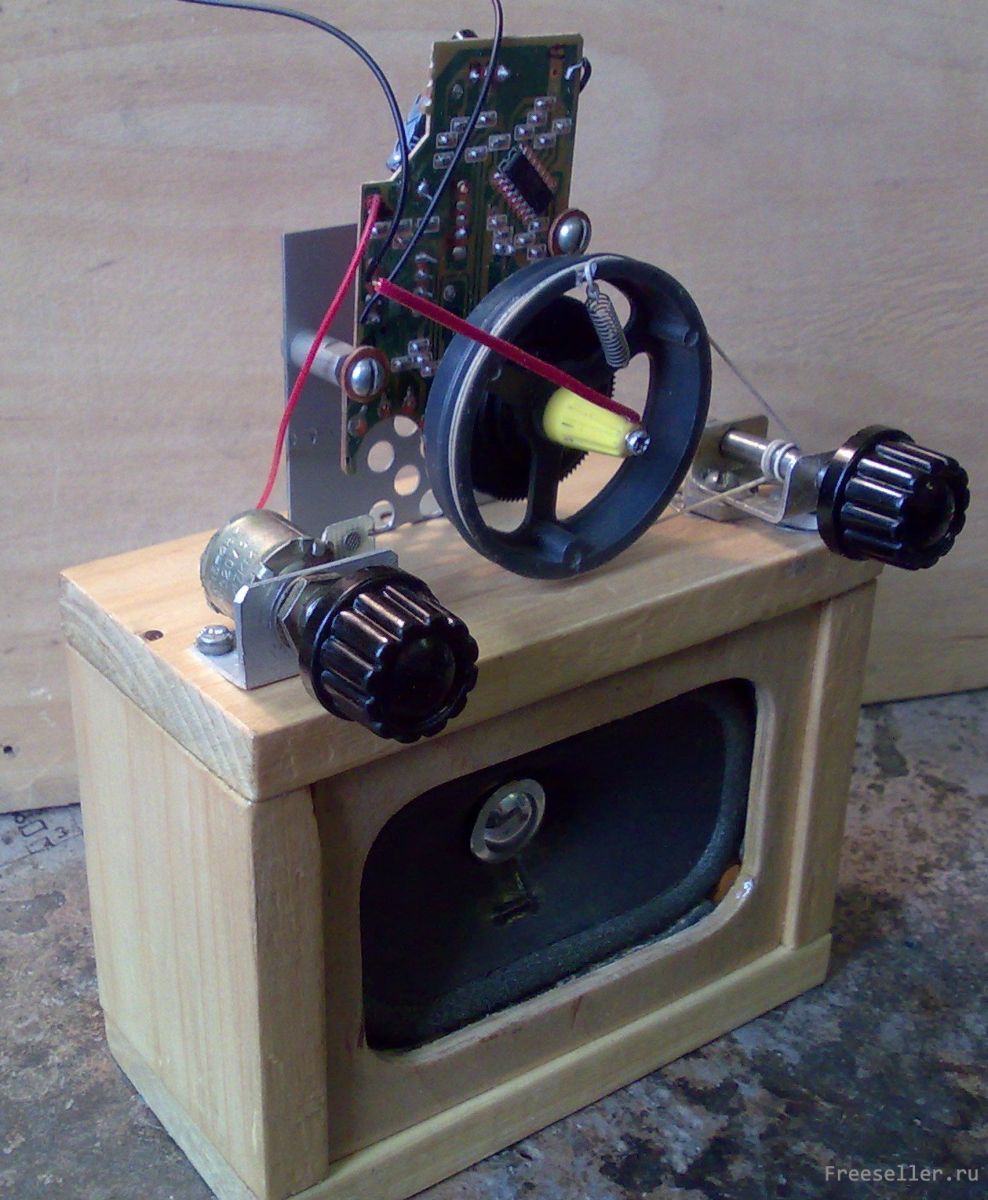

Вот собственно плата с деталями и механизм верньера в сборе.

Изготовление  радиоприемника в ретро стиле своими руками - Батарейный отсек Изготовление  радиоприемника в ретро стиле своими руками - Батарейный отсек

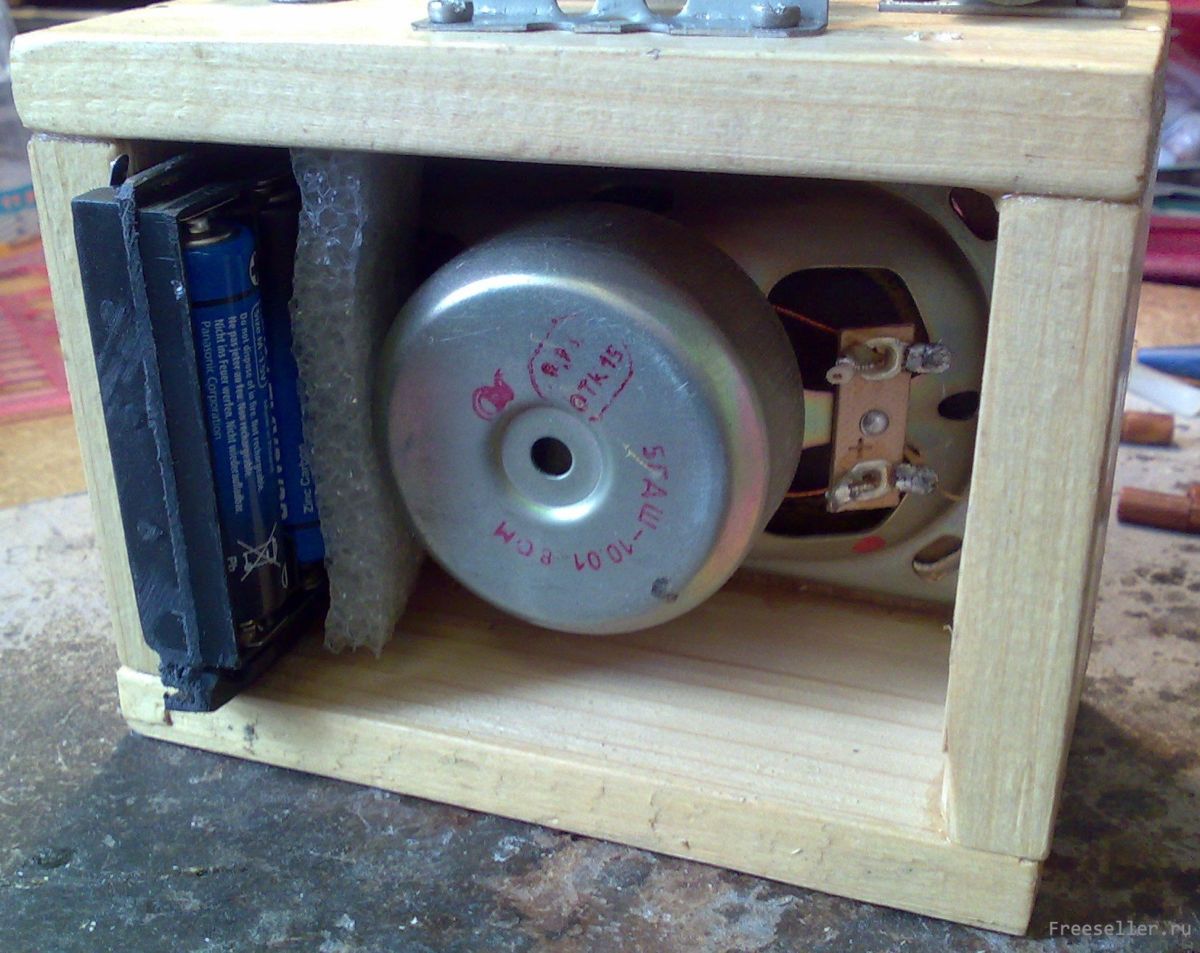

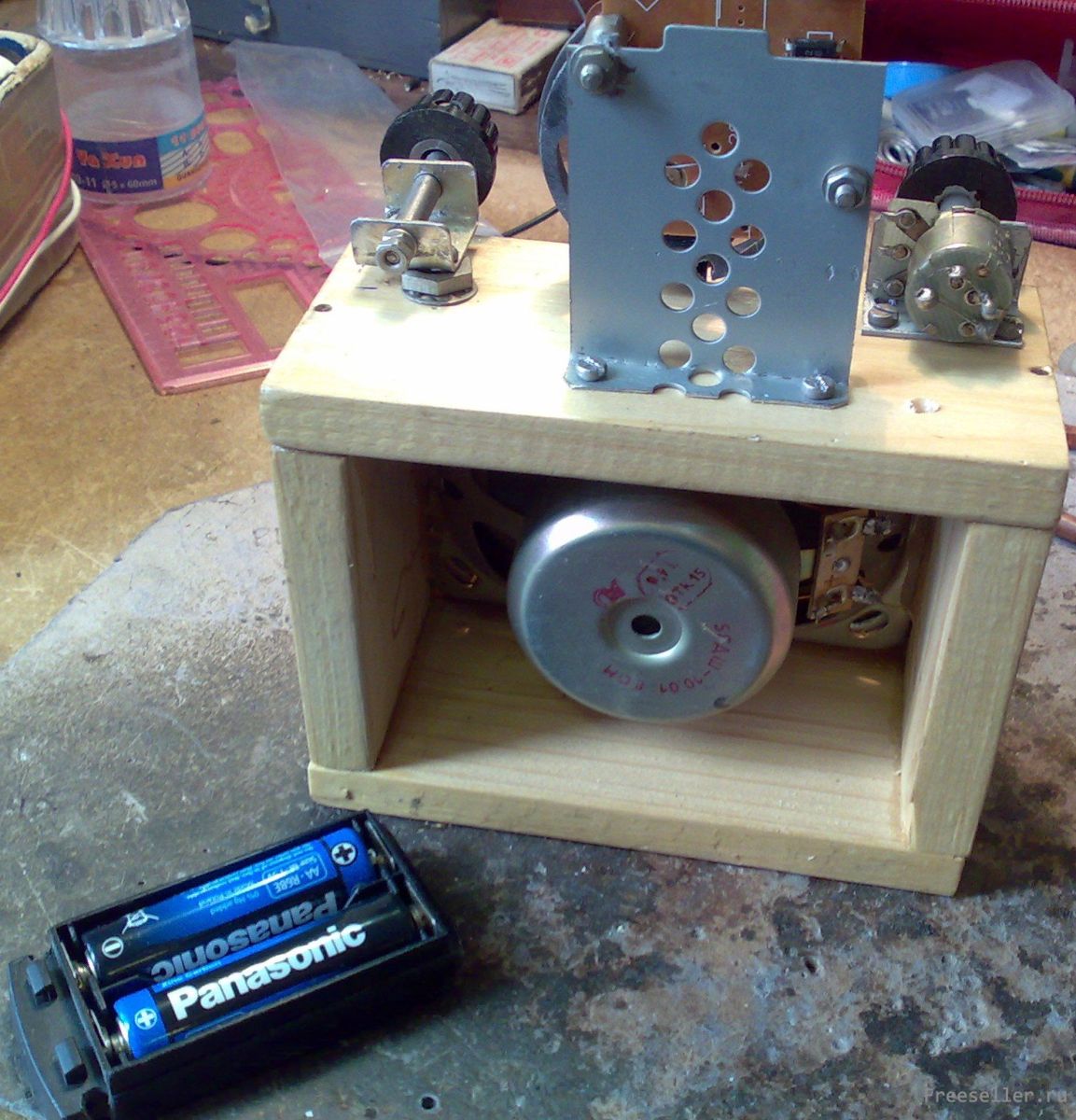

Готовим батарейный отсек, был выпилен из детской электронной игрушки, и вставлен как на фото.

Изготовление  радиоприемника в ретро стиле своими руками - шкала


Изготавливаем шкалу, она состоит из текстолитовой пластины, закрепленной с внутренней стороны с помощью винтов м3 и отрезков алюминиевого уголка.
На пластину с помощью двухстороннего скотча наклеена светло желтая бумага, на ней нарисована шкала с помощью маркера для компакт дисков.

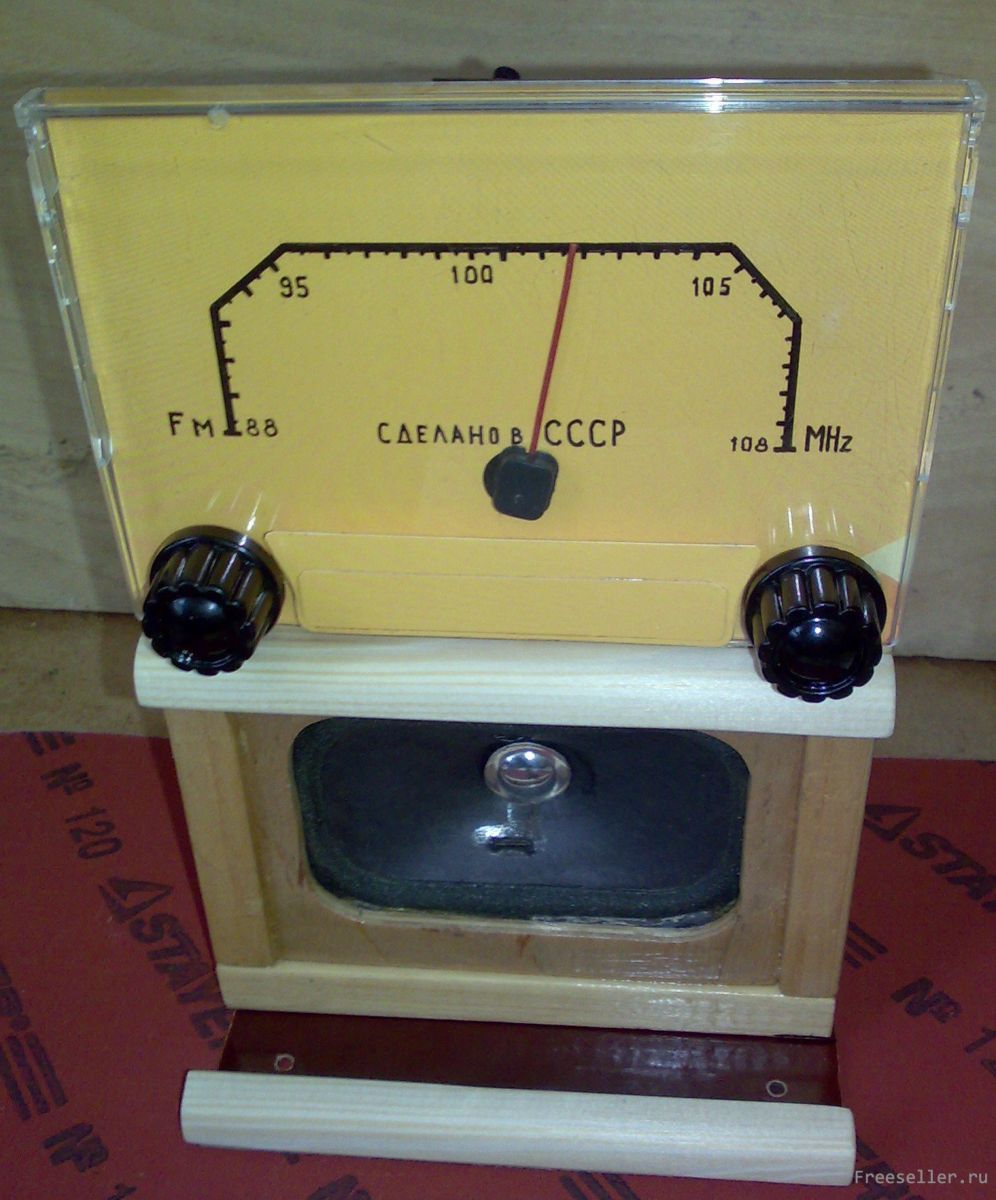

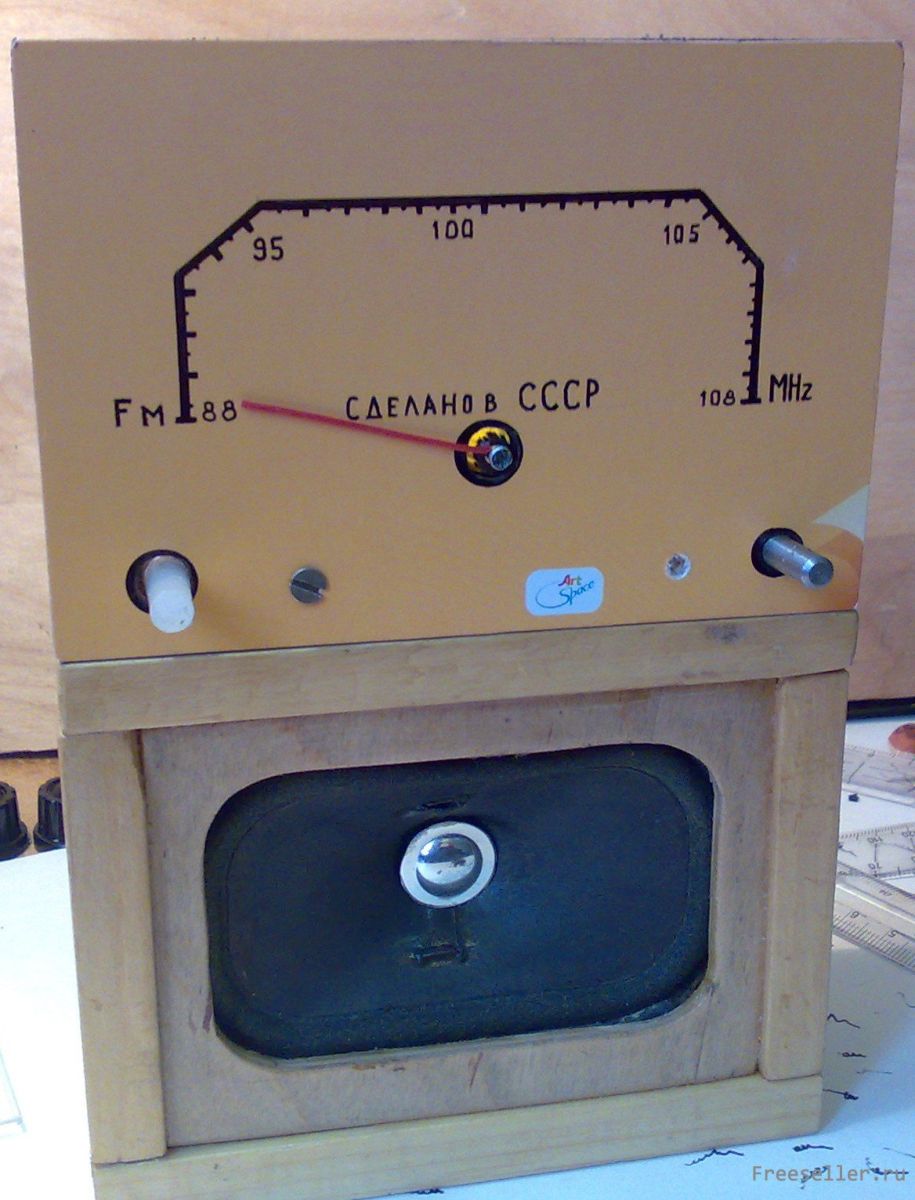

Изготовление  радиоприемника в ретро стиле своими руками - установка стекла

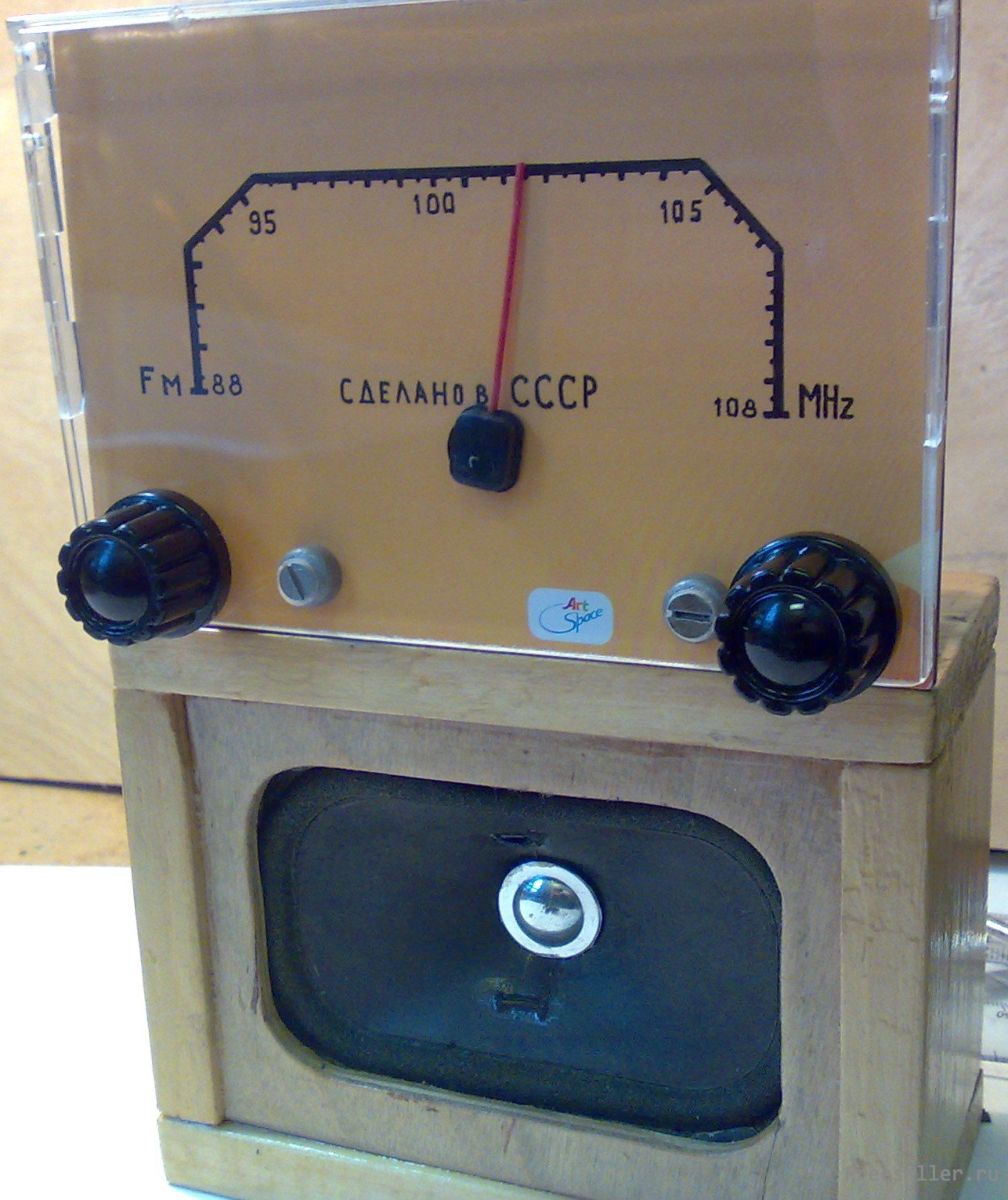

Вырезаем и устанавливаем стекло, использовалось от коробки для компакт дисков, и подходящие эбонитовые ручки.

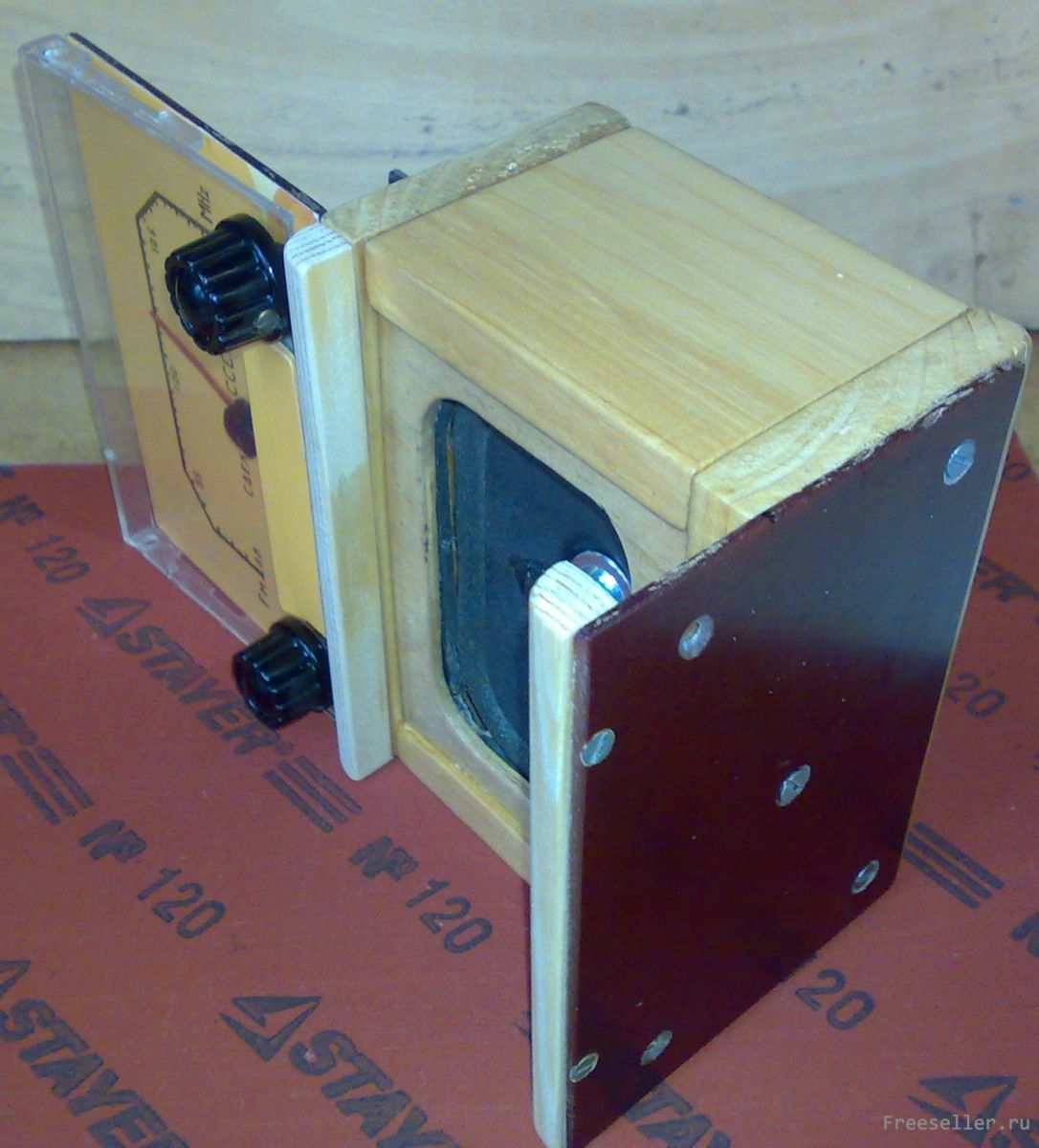

Изготовление  радиоприемника в ретро стиле своими руками - установка нижней части Изготовление  радиоприемника в ретро стиле своими руками - установка нижней части

Устанавливаем нижнюю часть, то же из текстолита, на ней же закрепляем отрезок штапика для окон/

Будет служить декоративной планкой.

Изготовление  радиоприемника в ретро стиле своими руками - акустическая фальшпанель Изготовление  радиоприемника в ретро стиле своими руками - акустическая фальшпанель

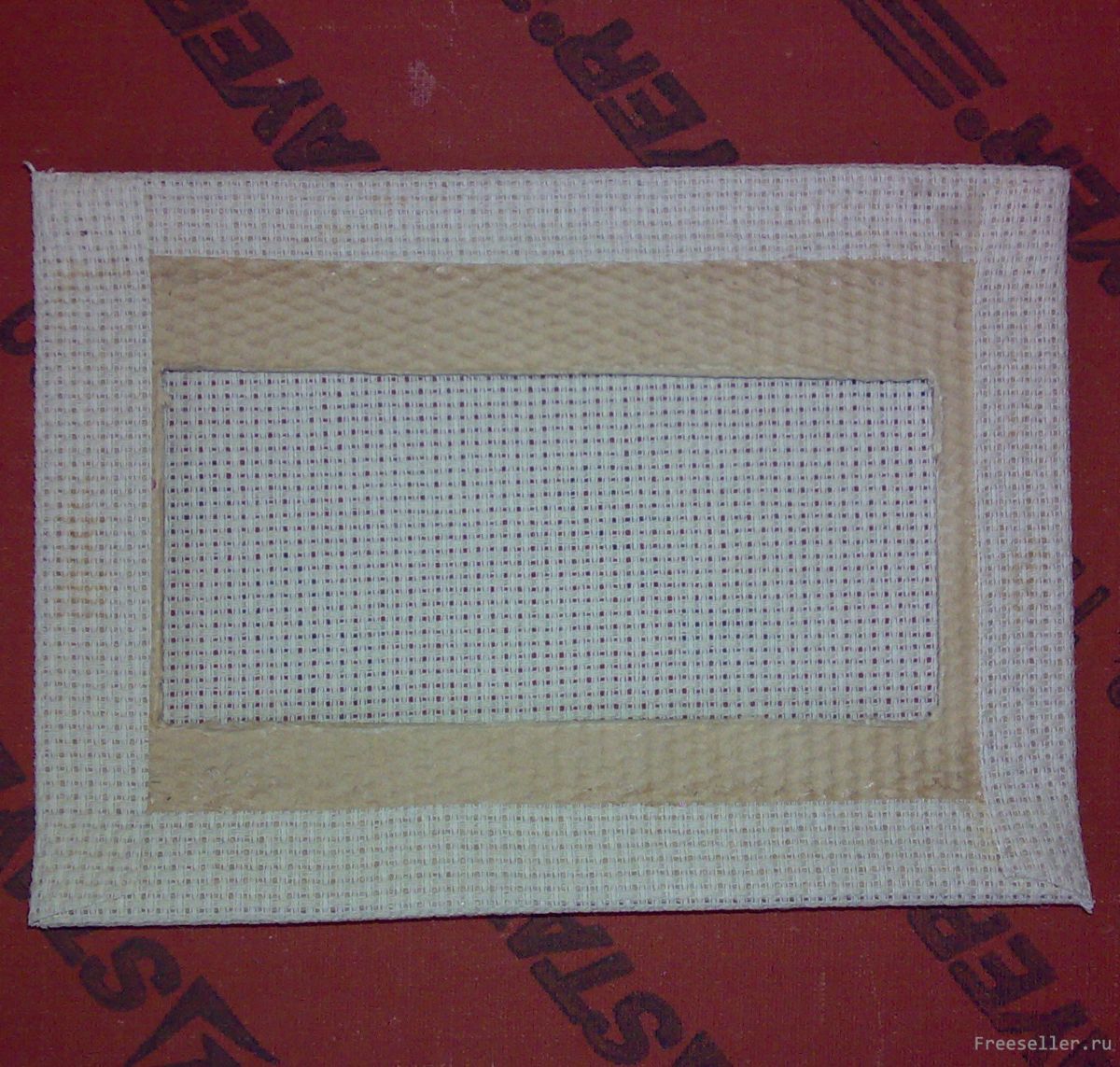

Изготавливаем акустическую фальшпанель, изготовлена из плотного картона, и обтянута канвой.

Изготовление  радиоприемника в ретро стиле своими руками - акустическая фальшпанель

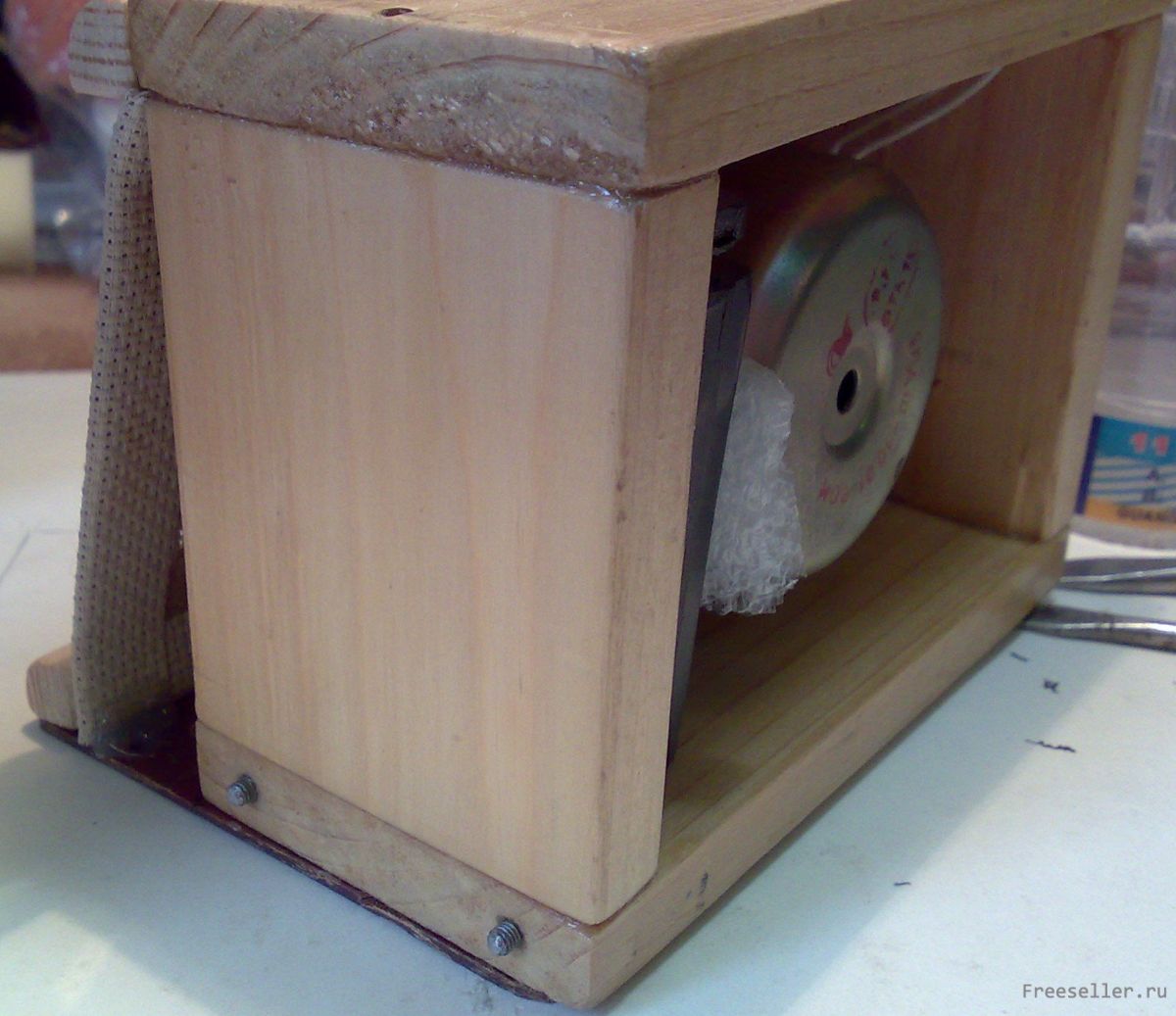

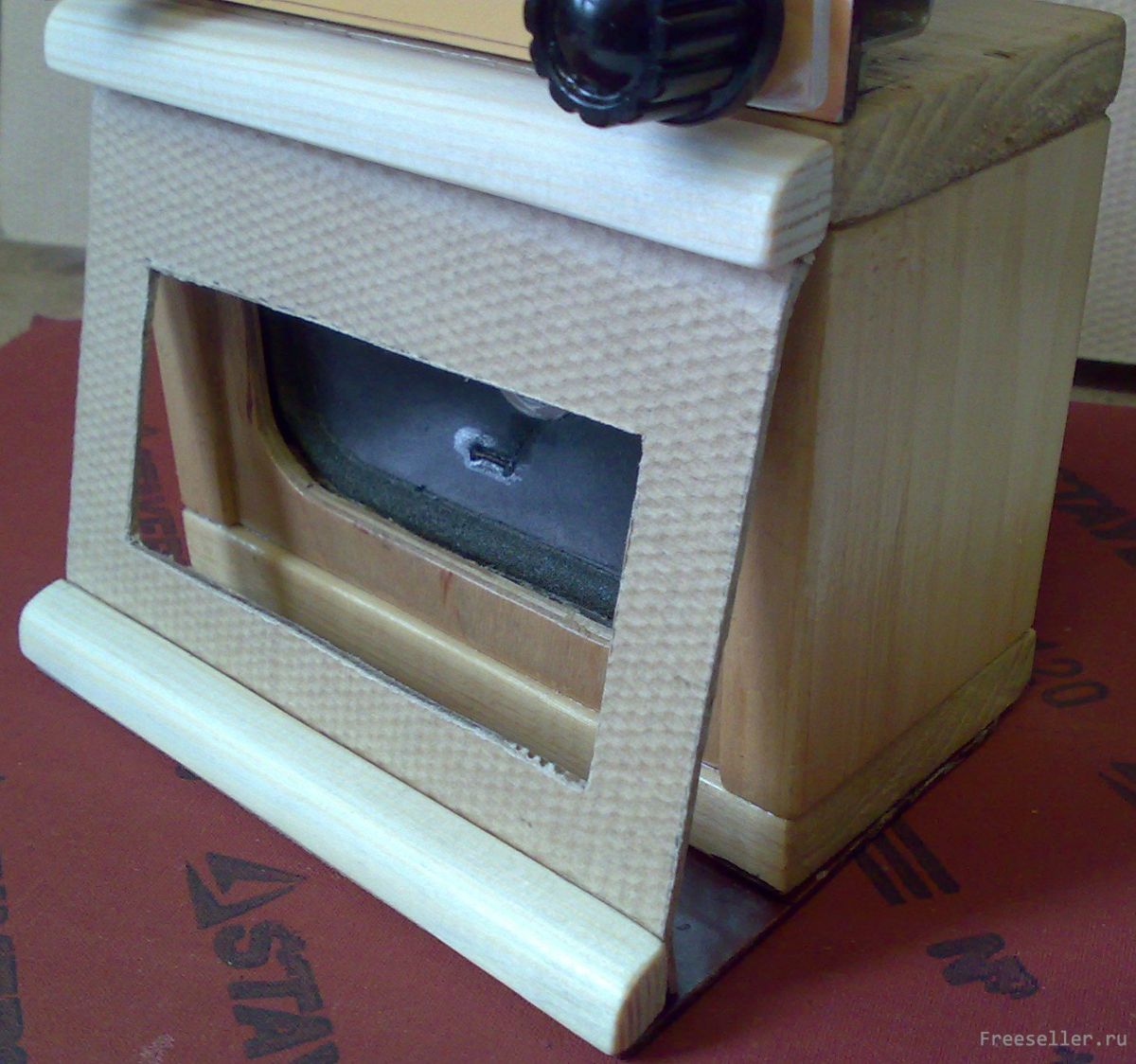

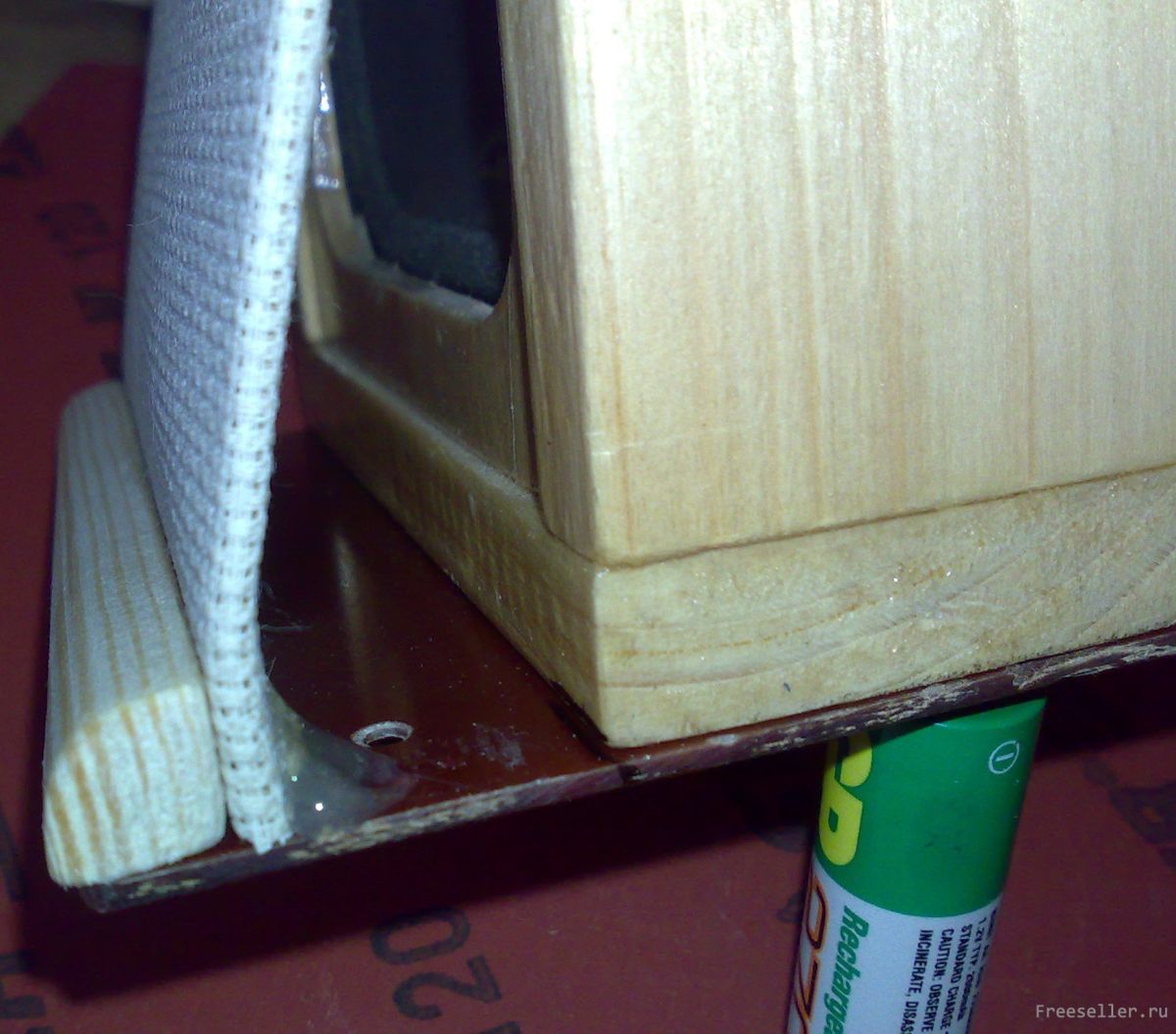

Фальшпанель подкрепляем с обеих сторон термоклеем.

Изготовление  радиоприемника в ретро стиле своими руками - акустическая фальшпанель

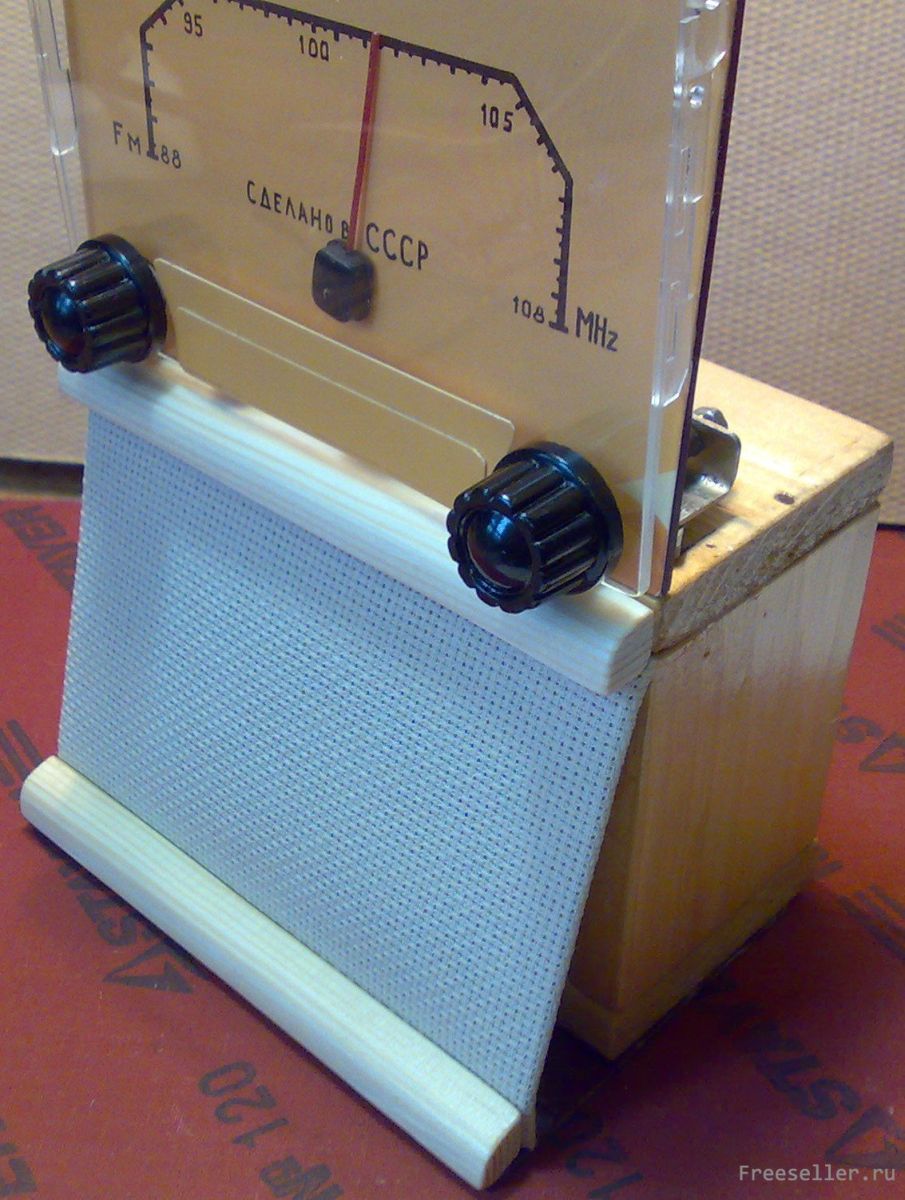

Получилось примерно так.

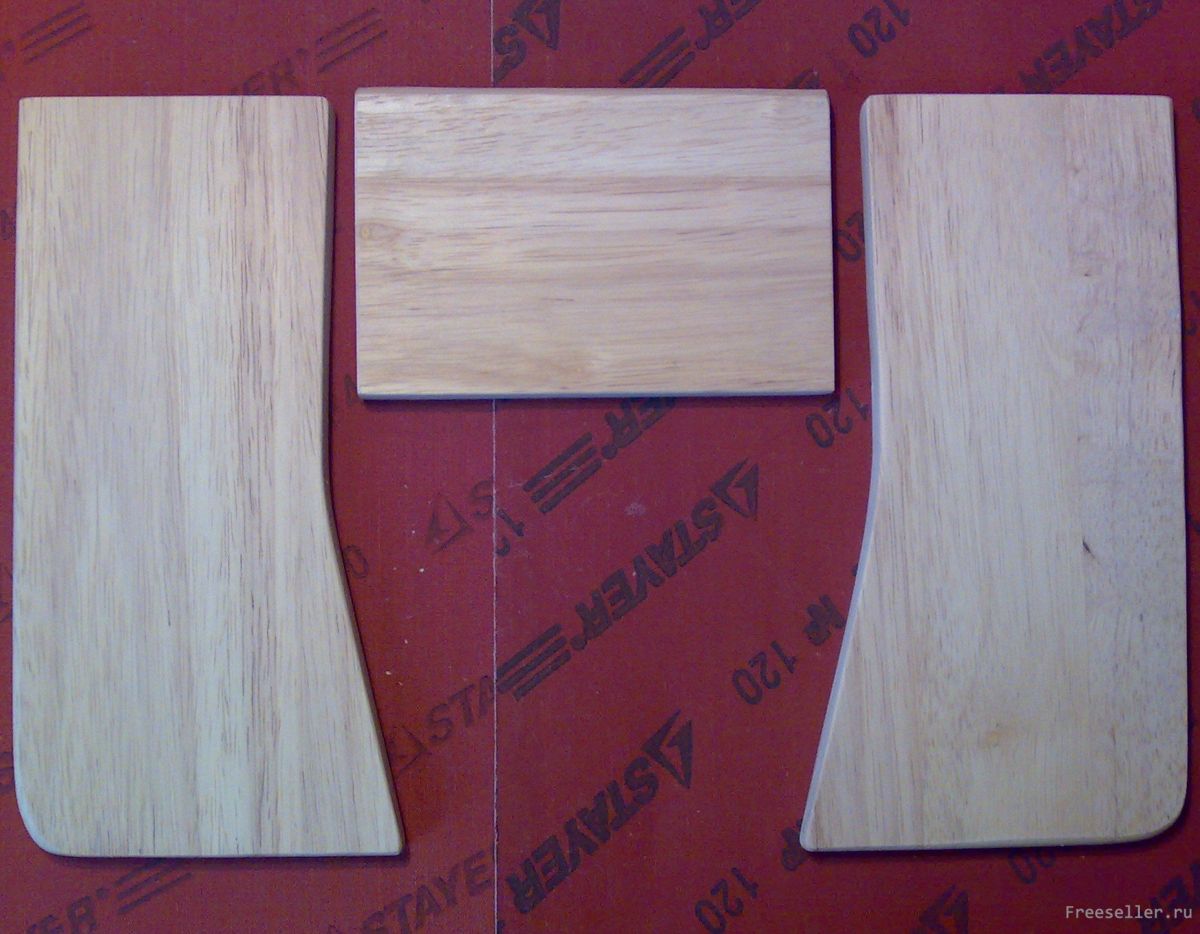

Изготовление  радиоприемника в ретро стиле своими руками - выпиливаем детали корпуса из разделочной доски Изготовление  радиоприемника в ретро стиле своими руками - выпиливаем детали корпуса из разделочной доски

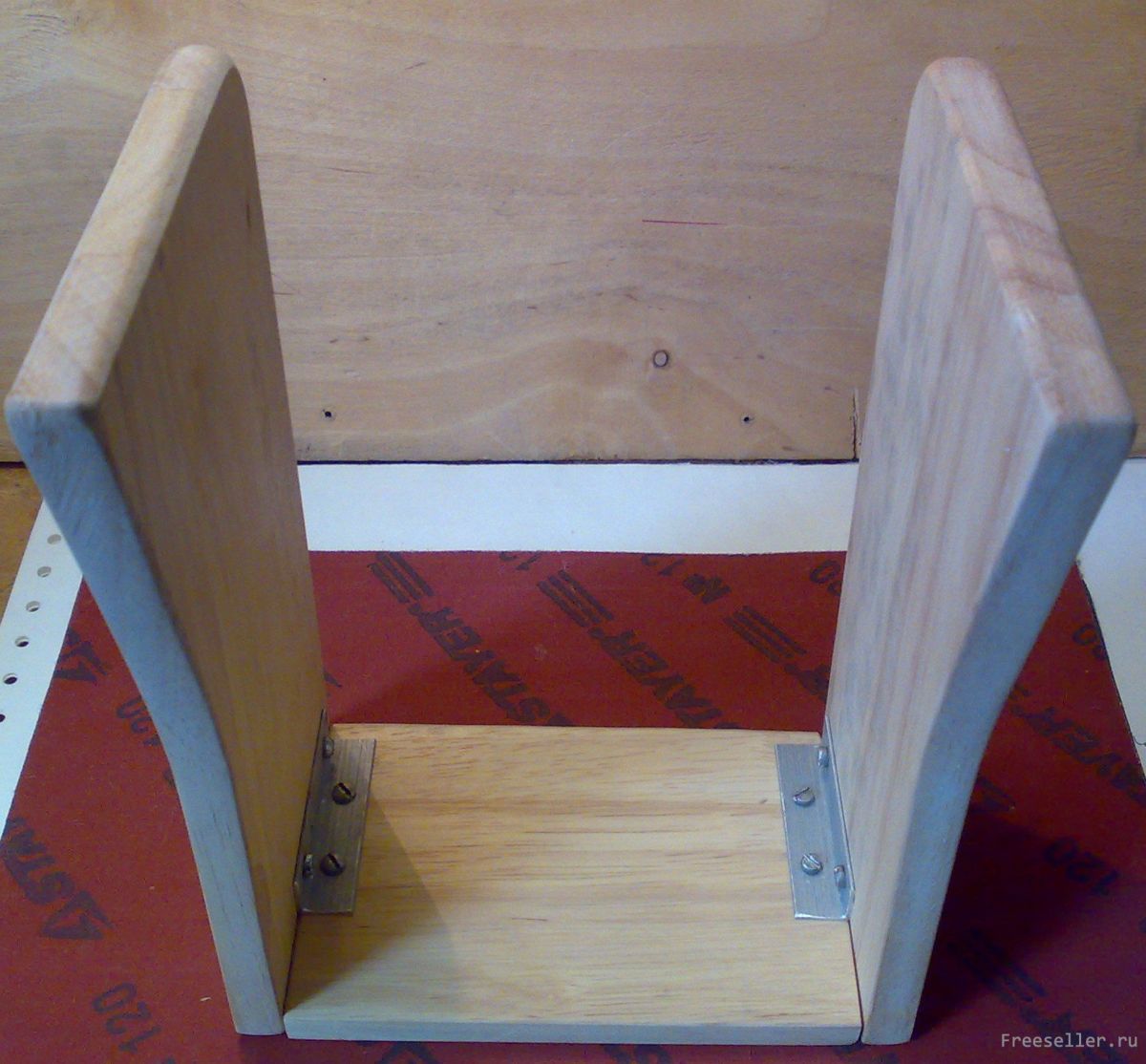

Выпиливаем детали корпуса из разделочных досок, и скрепляем с помощью алюминиевых уголков и винтов м3.

Изготовление  радиоприемника в ретро стиле своими руками - корпус

С обеих сторон снизу вворачиваем штифты из обрезков винтов м3, будут служить крепежом корпуса.

Изготовление  радиоприемника в ретро стиле своими руками - задняя стенка

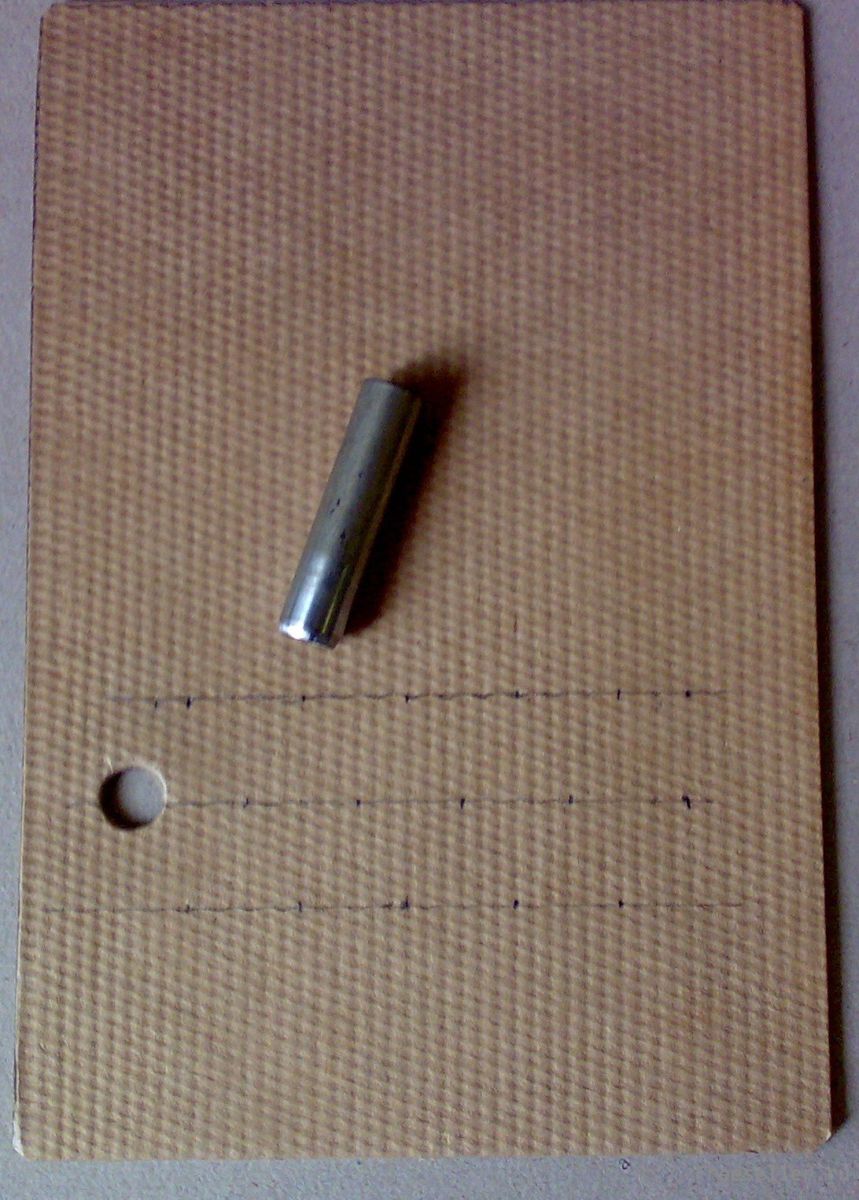

Изготавливаем заднюю стенку, из плотного картона, с помощью пробойника изготовленного из тонкостенной трубки и обточенной по торцу, пробиваем декоративные отверстия.

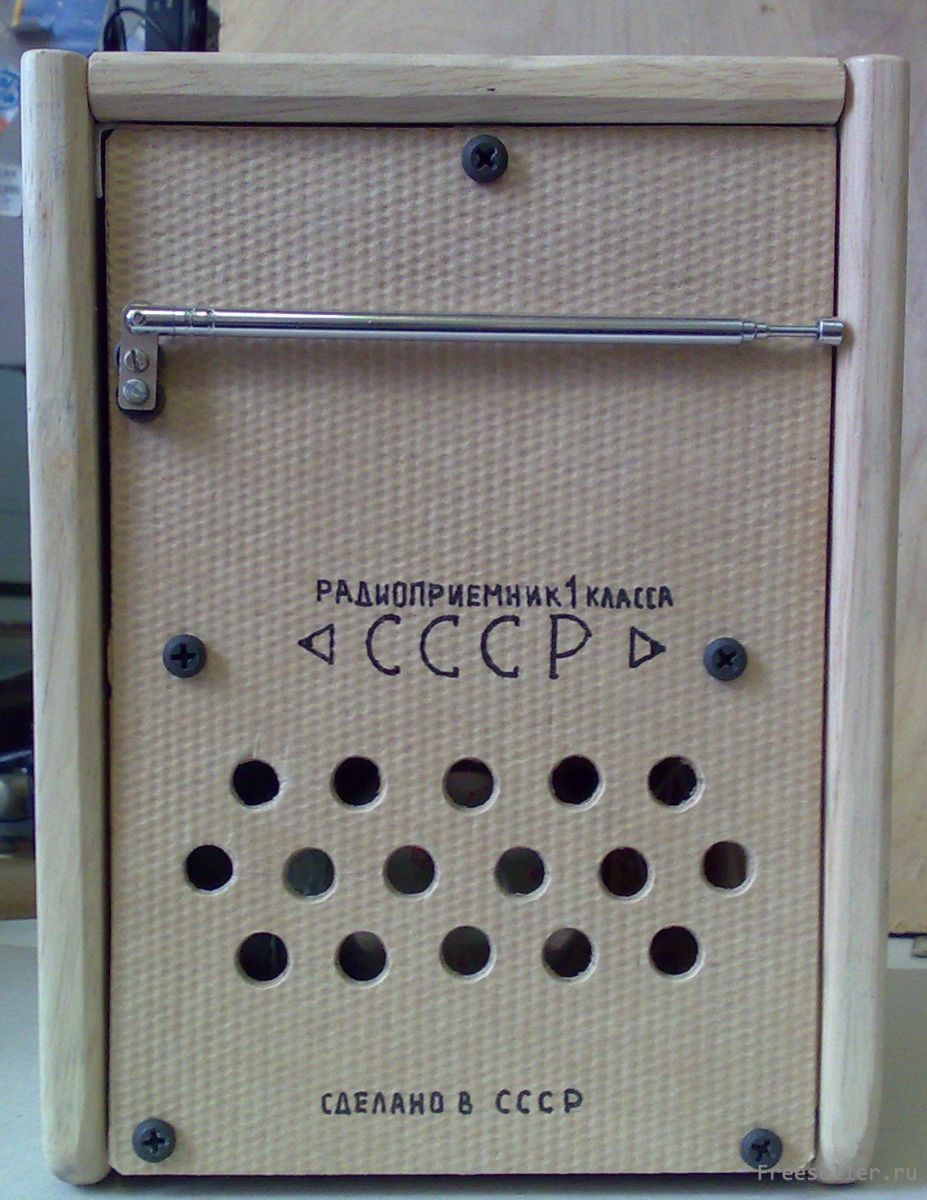

Изготовление  радиоприемника в ретро стиле своими руками - задняя стенка с антенной

Задняя стенка с установленной антенной.

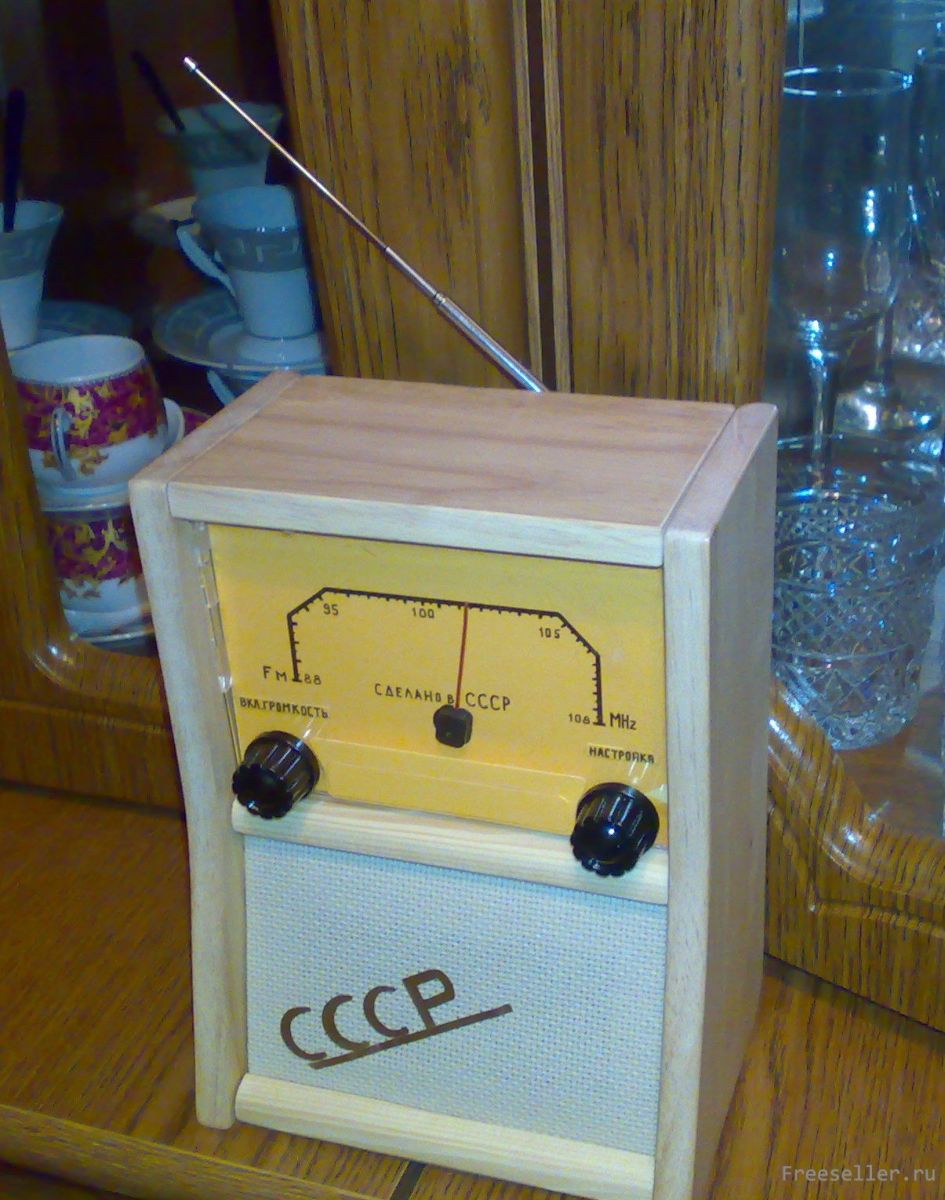

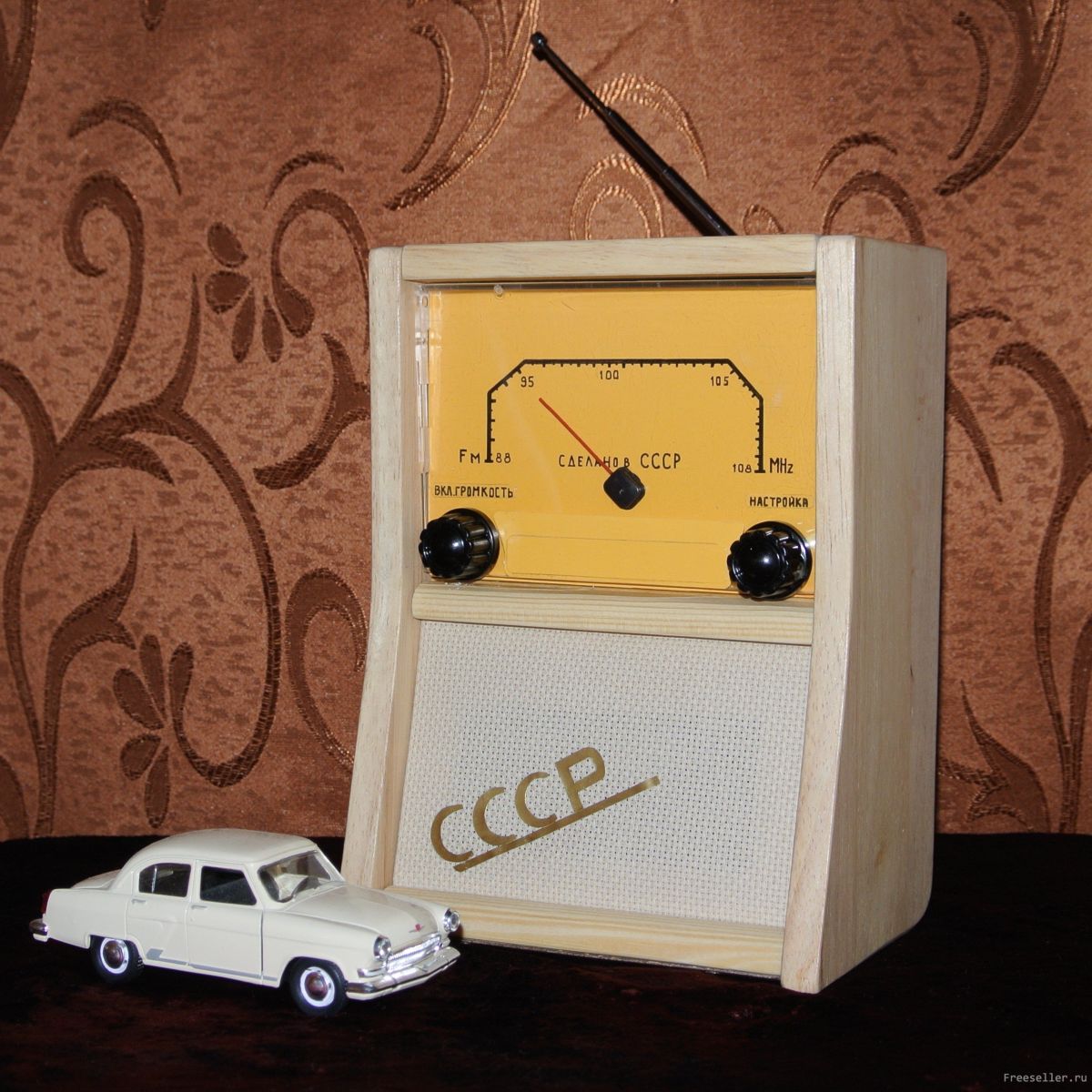

Самодельный приемник в корпусе в ретро стиле Самодельный приемник в корпусе в ретро стиле

Вот что получилось, фото в интерьере.
Подтепа Сергей, город Гагарин
