Схема простейшего метронома

Прибор может, применяется в музыкальных школах, на занятиях ритмической гимнастикой, при проведении различных опытов.

Основу прибора составляет аналог однопереходного транзистора, образованного комплементарной парой маломощных триодов VT1, VT2 (см. схему).

Более мощный транзистор VT3 усиливает короткие импульсы, возникающие на коллекторе VT1.

Частота импульсов регулируется переменным резистором R2, а громкость — R3.



Схема простейшего метронома

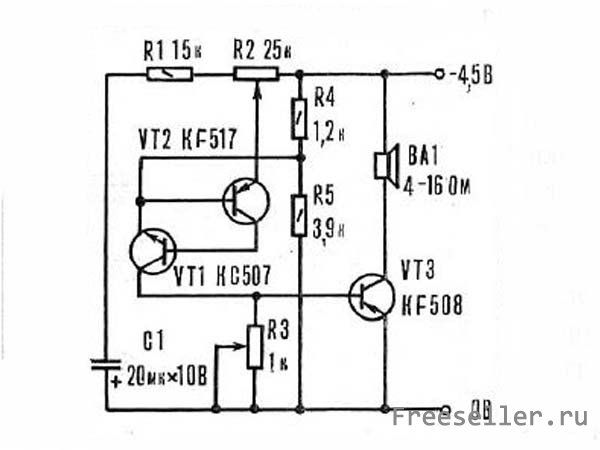

Рис.1. Схема простейшего метронома



В схеме метронома указаны импортные транзисторы, но можно использовать и отечественные: VT1 - КТ315, КТ312; VT2 - КТ361, KT3I07; VT3 - КТ502, КТ814 с любыми буквенными индексами.

Полезные Самоделки


Комментарии пользователей (2)
  1. Никита 0 0
    #1 Никита 2 июля 2014 21:38
    Можете объяснить что здесь с питанием схемы?

  2. kovboy 5 927
    #2 kovboy 2 июля 2014 22:53
    Цитата: Никита
    Можете объяснить что здесь с питанием схемы?

    Конкретнее, Вас никто не понял.
