Как повесить телевизор на стену

Вешаем своими руками lcd телевизор на стену на специальное крепление + немного инфы о том как спрятать заранее все провода.
На днях доделал ремонт в комнате, и сразу решил достать из коробки новенький lcd  телевизор диагональю 42 дюйма, который изначально планировалось повесить на стену.


Как повесить телевизор на стену

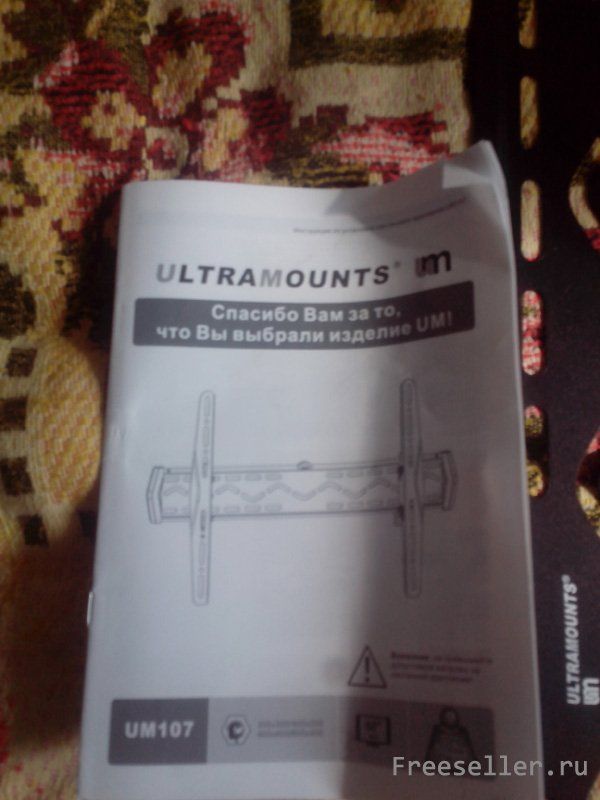

Для этого был куплен универсальный комплект для крепления телевизора на стену от российского производителя ultramounts за 680 рублей.


Как повесить телевизор на стену



Крепление подбиралось с возможностью наклона, и расстоянием от стены до тв около 5 сантиметров, чтобы все спрятать все розетки под ним.

Высота нижнего края тв от пола 135 см, высота розеток 150 см от  пола.



Процесс крепления телевизора на стену

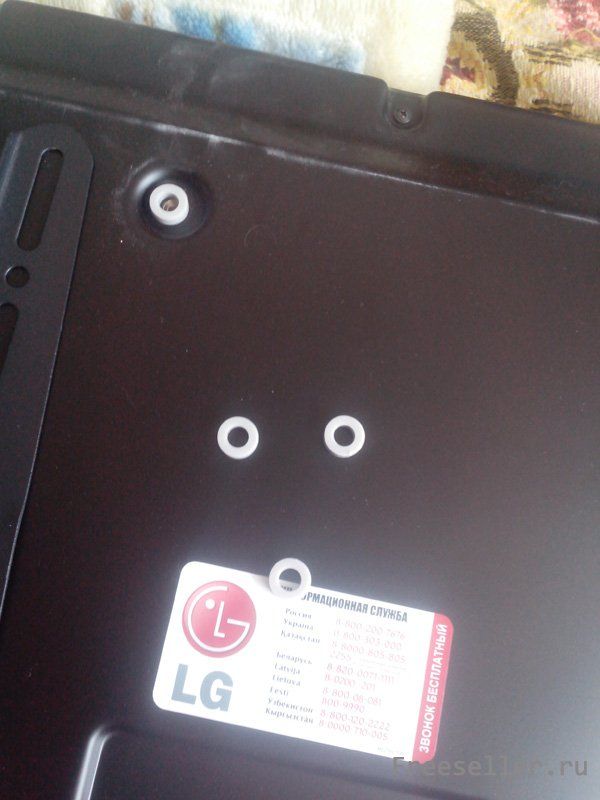

1) Устанавливаем опоры на телевизор.

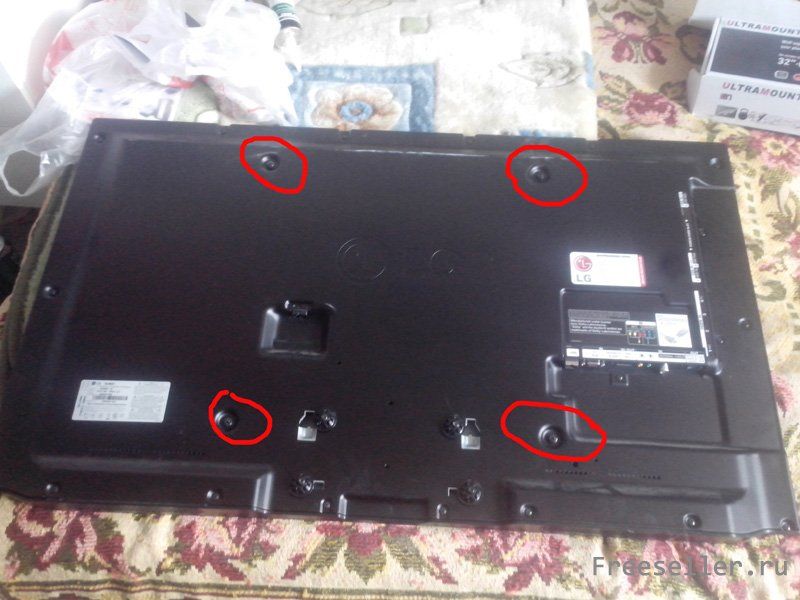

На задней крышке для этого предусмотрены 4 отверстия, к ним и ставим 2 боковые опоры на болта каждый. (в комплекте 3 вида болтов различной длинны и переходные пластиковые втулки различной ширины.


Как повесить телевизор на стену



Как повесить телевизор на стену



Как повесить телевизор на стену

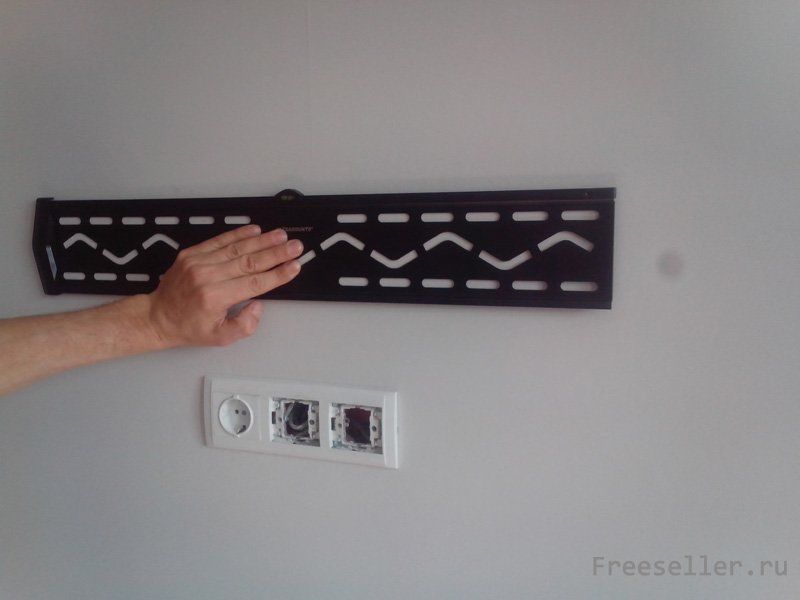

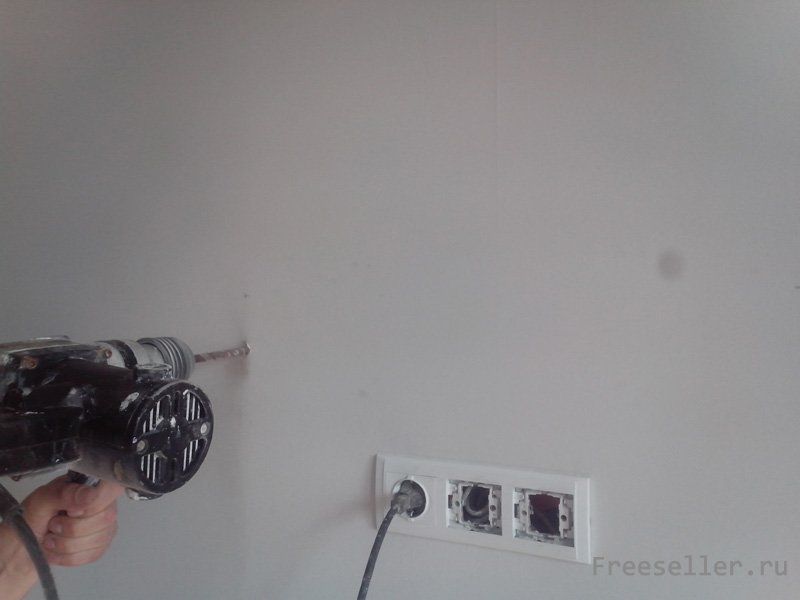

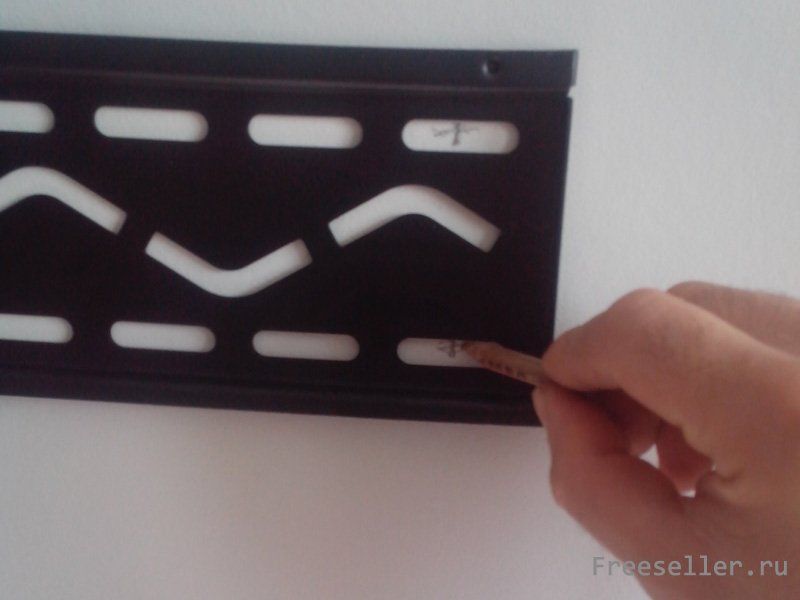

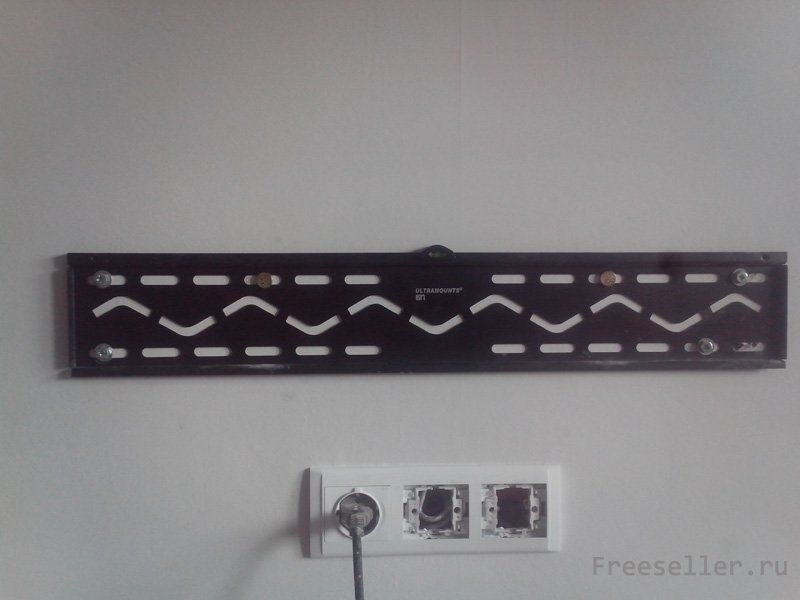

2) Монтируем крепление основание на стену. Примеряем, размечаем, сверлим 4 дырки.


Как повесить телевизор на стену



Как повесить телевизор на стену



Как повесить телевизор на стену

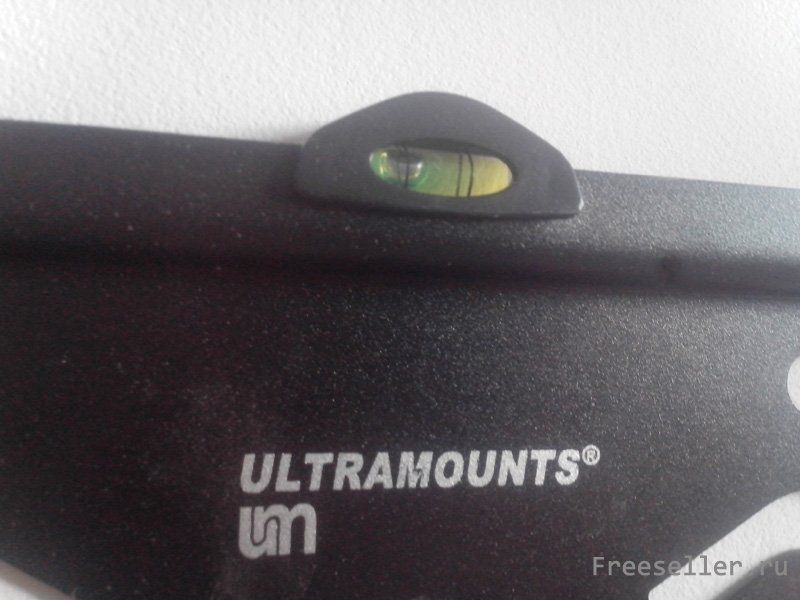

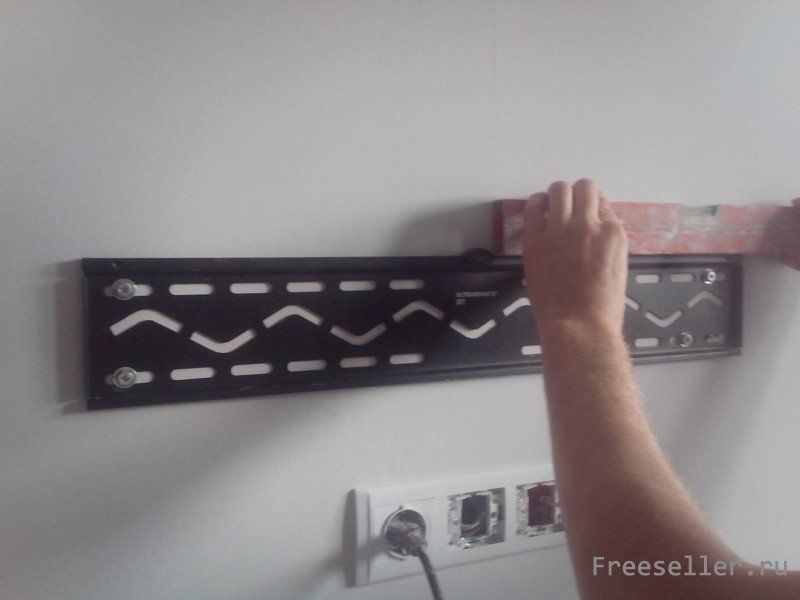

Несмотря на то, что крепление изначально было со встроенным водяным уровнем глазком, на практике оказалось что он врет, поэтому будьте внимательнее на этом этапе, не плохо бы проверить все лазерным или обычным уровнем.


Как повесить телевизор на стену



Как повесить телевизор на стену



В штатном варианте предлагается 4 довольно надежных дюбеля, но учитываю полые стены, добавил дополнительно 2 анкер клина.


Как повесить телевизор на стену

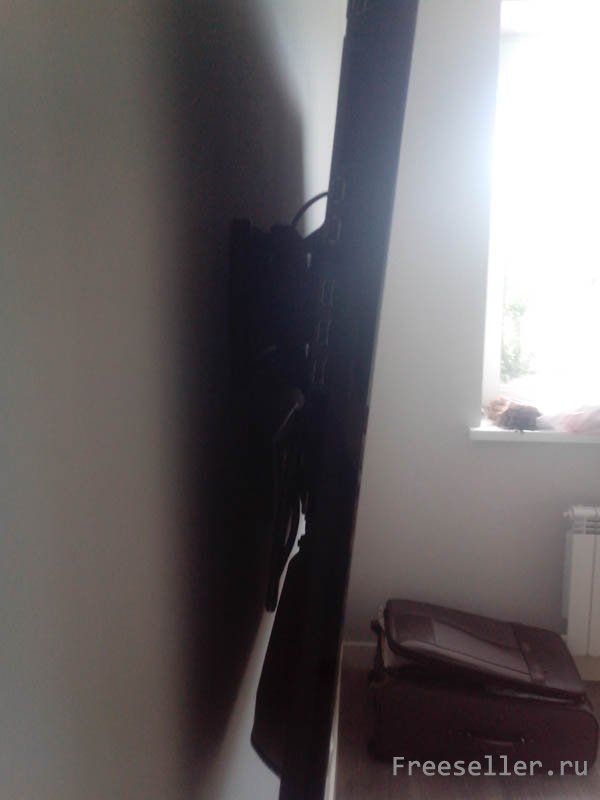

3) Вешаем боковые опоры на тв, защелкиваем защелки. Регулируем наклон по необходимости.


Как повесить телевизор на стену





Как повесить телевизор на стену







Подготовительные работы до установки телевизора:





Учитываю, что место под телевизор было определено заранее, были проделаны некоторые предмонтажные работы во время ремонта, а именно:

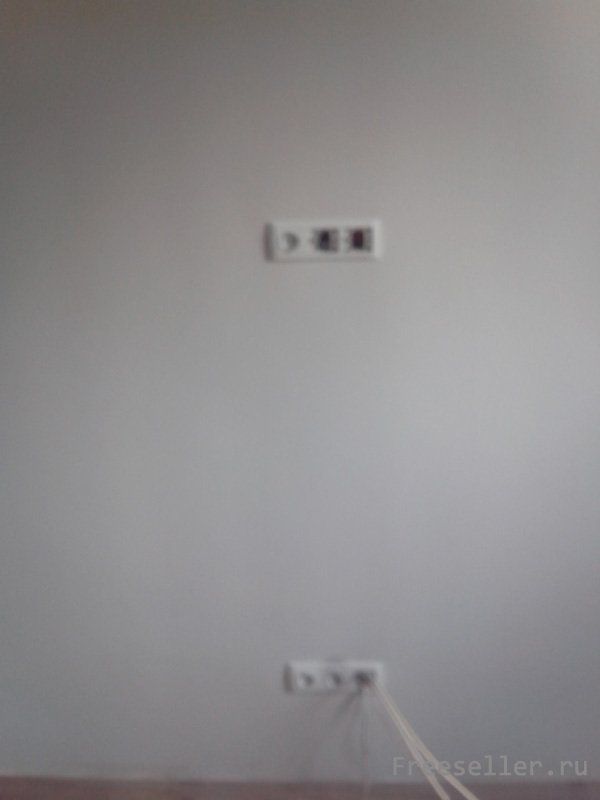

на высоте 30 и 150 см от пола были выведена места под 3 розетки:

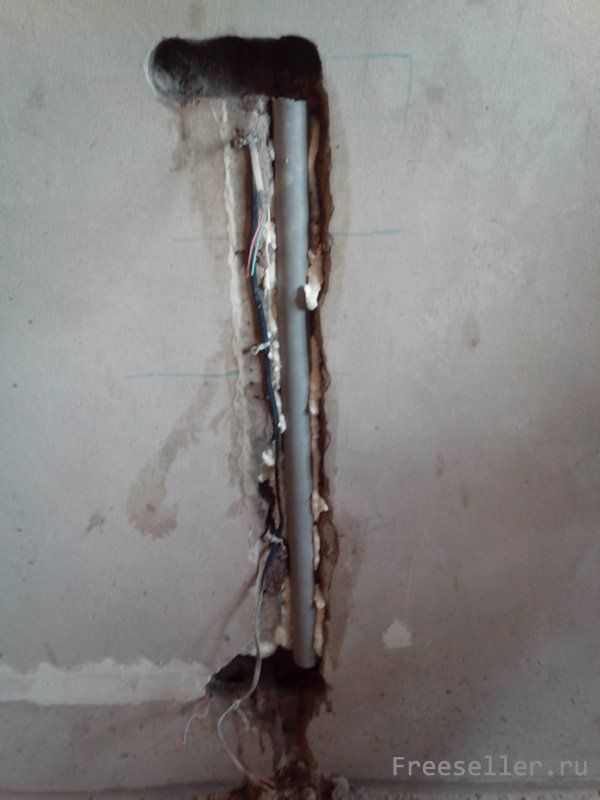

Между нижними и верхними розетками в стенке была проложена канализационная труба диаметром 50 мм, через которую можно пропустить в любое время:


- HDMI или аудио/видео кабели

- провода от ресивера спутниковой антенны

- интернет кабель RJ 45

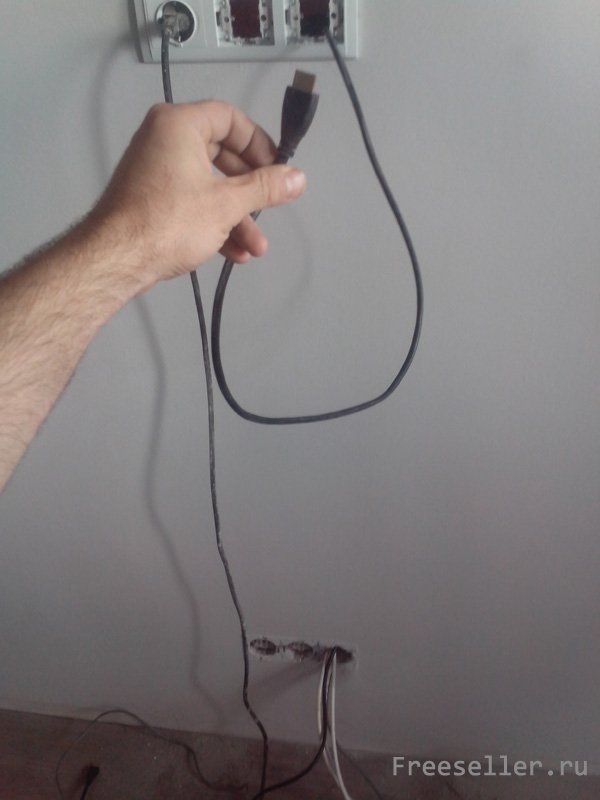

На данный момент в трубке проходит hdmi кабель от тв приставки, установленной снизу, и lan кабель для соединения с интернетом.


Как повесить телевизор на стену



Как повесить телевизор на стену



Как повесить телевизор на стену





Как повесить телевизор на стену

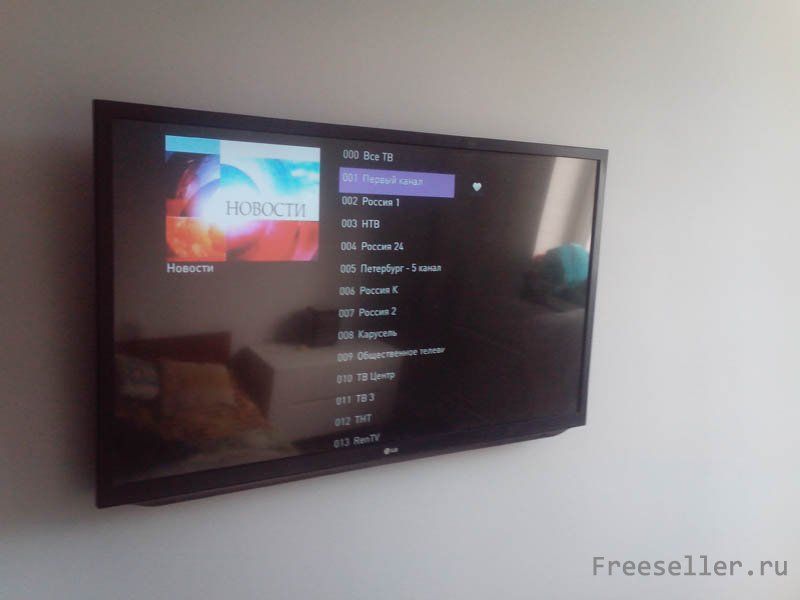

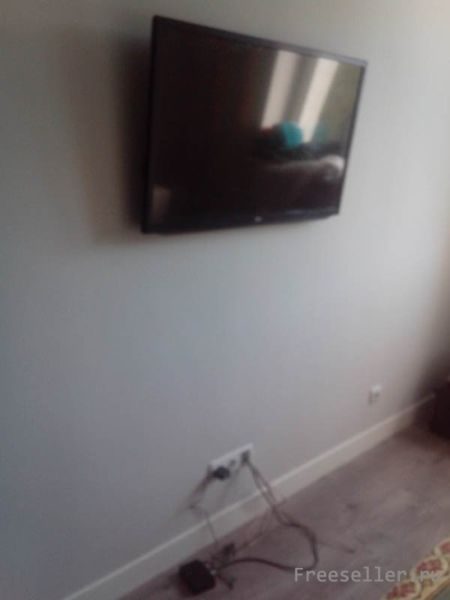

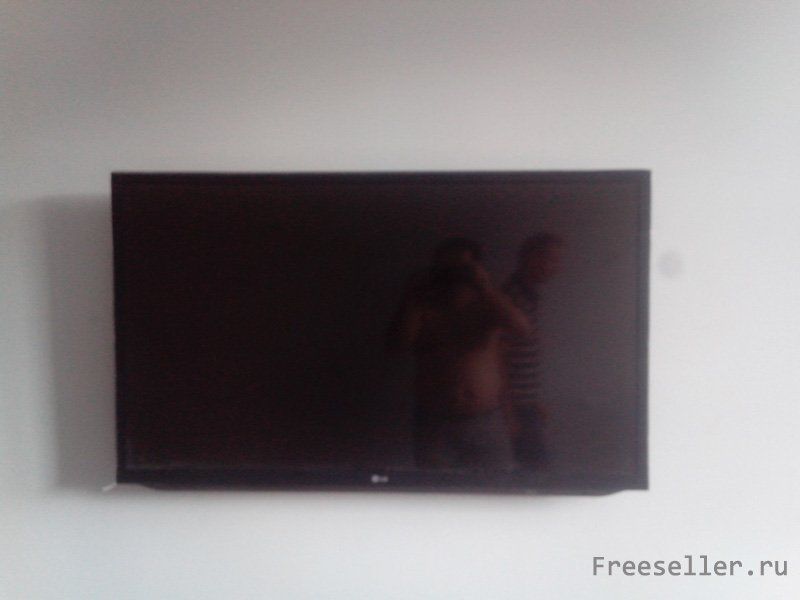

В итоге телевизор висит на стене, безо всяких лишних проводов вниз или вверх, это демонстрируют фото ниже:



Как повесить телевизор на стену



Как повесить телевизор на стену

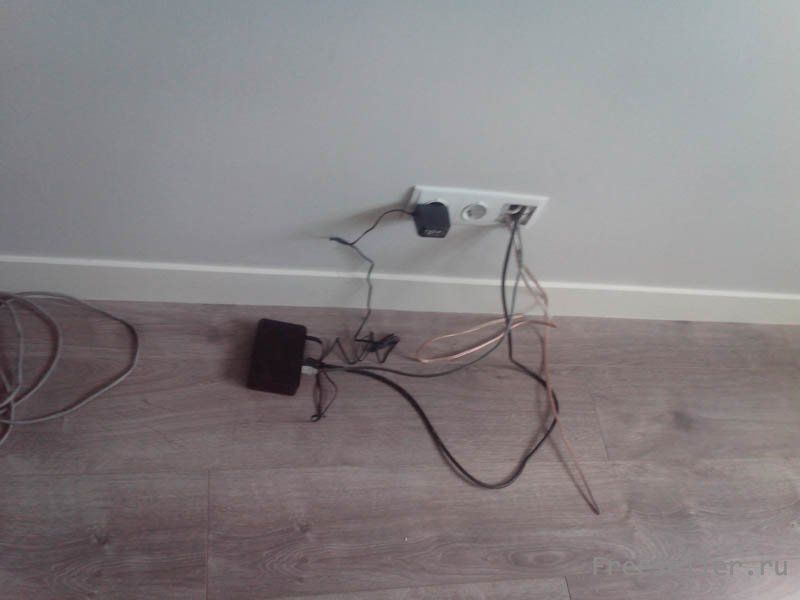

Как видно из фото, внизу установлен ТВ приставка для цифрового телевидения, а также прудсмотрены аудио кабели для дальнейшего подключения фронтальной акустики.

Александр Борисов, г. Самара.
Специально для сайта:

Полезные Самоделки


Комментарии пользователей (4)
  1. kirill 108 29
    #1 kirill 15 ноября 2013 21:40
    Повесить телек на стену не сложно. А вот за идея проложить трубы в стену просто отличная.

    Высота 135 см от пола до нижнего края не высоко?

  2. Albor 173 332
    #2 Albor 20 ноября 2013 12:56
    Цитата: kirill
    Высота 135 см от пола до нижнего края не высоко?


    Смотрим телек полулежа на кровати напротив, высота самое то.
    Ставить ниже не совсем удобно будет, диагональ то все таки большая.

  3. Владиимир 0 0
    #3 Владиимир 18 января 2014 11:06
    Проще и дешевле по принципу подвешивания картин на веревке: взять отрезок тросика, сделать петельки на концах. Петельки прикрутить к телевизору в отверстия, предусмотренные для подвеса. Один шуруп с шайбой в стену и на него повесить всю конструкцию.

  4. Иван 0 0
    #4 Иван 28 января 2014 19:59
    Владимир, отличный способ, только нужно к телеку прикрутить квадрат из фанеры, для равномерного распределения нагрузки на 4 болта.
