Варианты аккуратной сборки электрощита

  • Albor
  • 27 ноября 2013
  • 24 112
  • 14

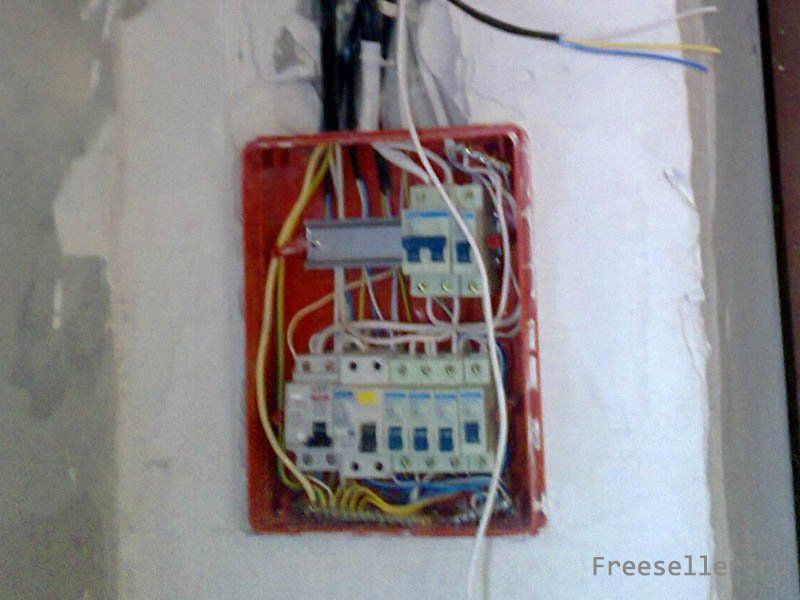

Я не имею ничего против того, что кто-то делает замену электропроводки в доме или квартире и установку электрощита своими руками, но когда я вижу собранный щит примерно в таком виде, как ниже на фотке, меня посещают не очень хорошие мысли.

Варианты аккуратной сборки электрощита

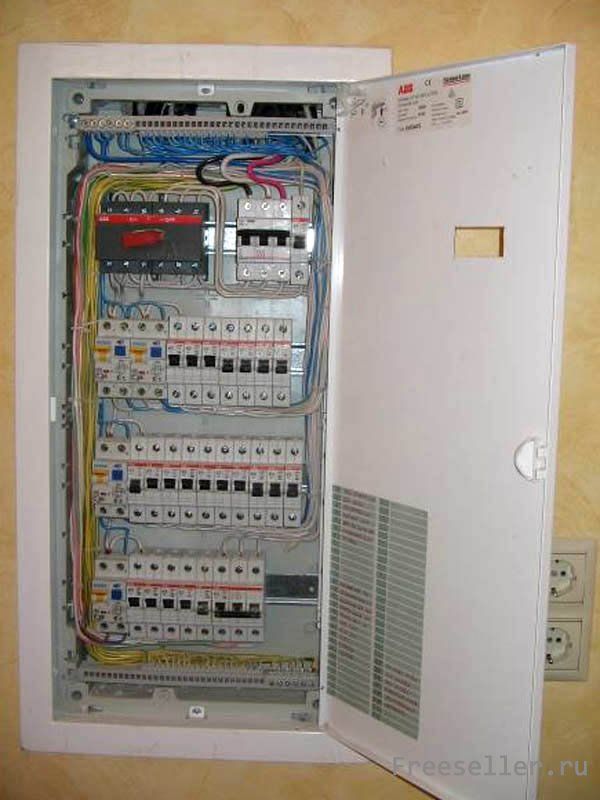

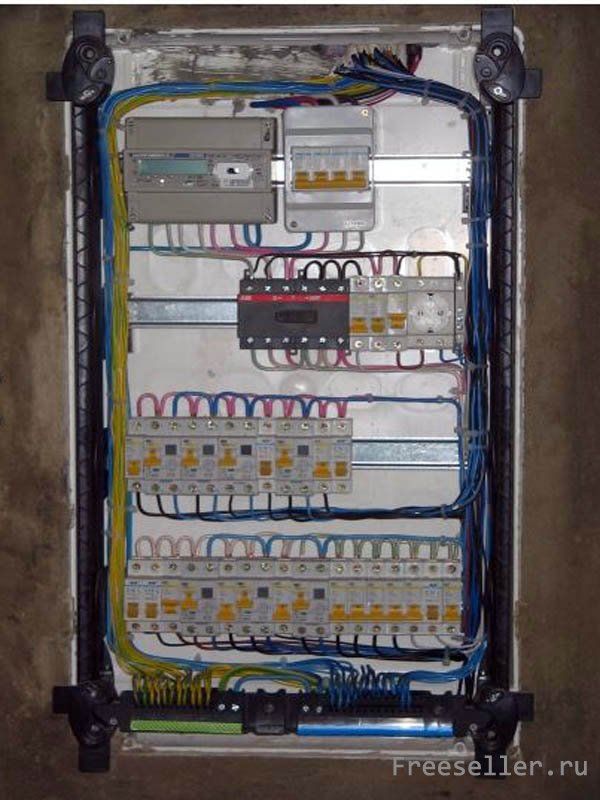

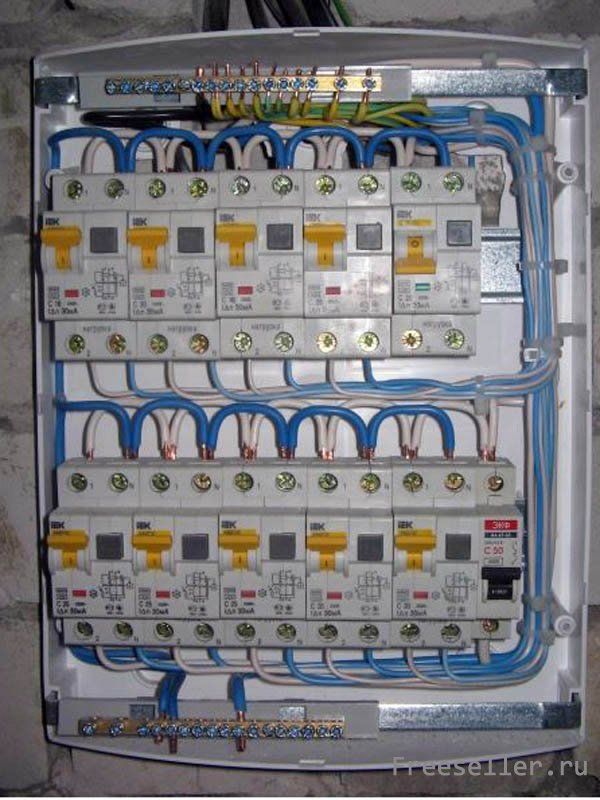

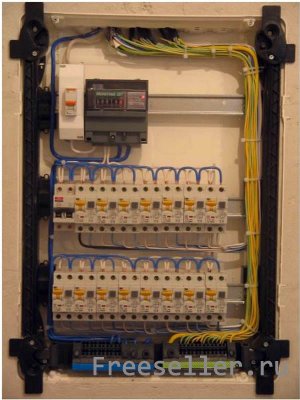

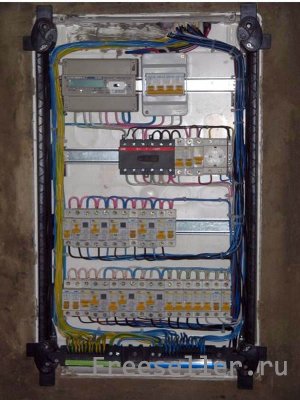

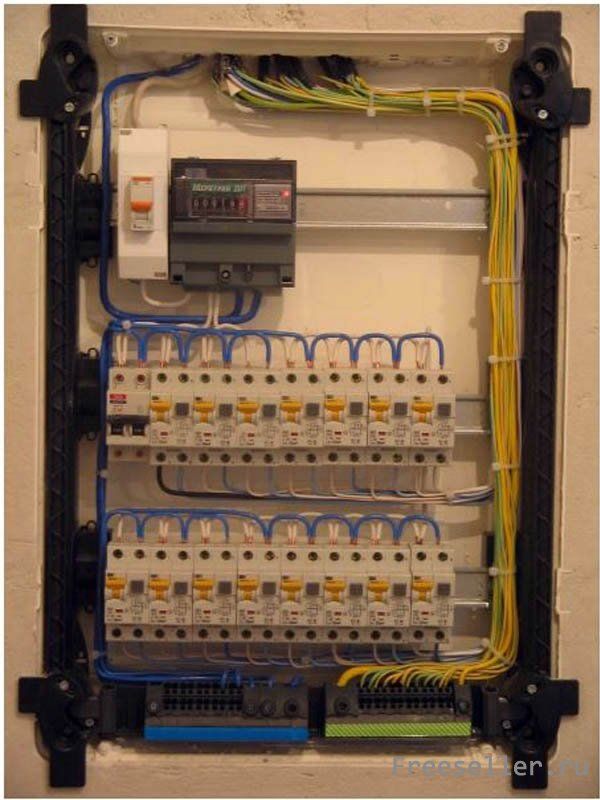

Вот например, как собирают электрощиты профессионалы из Воронежа, все очень аккуратно красиво и надежно.


Варианты аккуратной сборки электрощита



Варианты аккуратной сборки электрощита



Варианты аккуратной сборки электрощита



Варианты аккуратной сборки электрощита



Вся хитрость заключается в том, что места размещения автоматов защиты рассчитываются заранее, затем они устанавливаются на  DIN рейку, и лишь потом протягиваются все провода не под рейкой, а сбоку используя пластиковые хомуты затяжки.

Если размеры вашего щита довольно большие, скажем на 12 и более модулей, разумно взять щит более большого размера, чтобы все можно было компактно разместить, и все провода сбоку уместились.

Также в одну колодку автомата не рекомендуется подключать более 2 проводов,  а если и подключаете 2 провода то пусть они будут одного сечения.


Варианты размещения нулевых, заземляющих и дополнительных нулевых колодок могут быть различны в зависимости от типа самого щита, но сути это меняет.
Александр Борисов, г. Самара
Специально для сайта:

Полезные Самоделки


Комментарии пользователей (14)
  1. Alexx 0 0
    #1 Alexx 27 ноября 2013 19:29
    Собрано на три балла, до профи явно не дотягивает.

  2. admin 300 29
    #2 admin 27 ноября 2013 19:32
    Цитата: Alexx
    Собрано на три балла, до профи явно не дотягивает.


    Покажите, нам настоящую профессиональную работу. Заинтриговали Вы меня.

  3. Alexx 0 0
    #3 Alexx 27 ноября 2013 19:50
    Цитата: admin
    Цитата: Alexx
    Собрано на три балла, до профи явно не дотягивает.


    Покажите, нам настоящую профессиональную работу. Заинтриговали Вы меня.

    Фото, увы не сохранились, но могу указать три основных недостатка:
    1) зачищенный провод выходит за пределы клемм автоматов,
    2) зачищали ножом, а не клещами для снятия изоляции(что чревато подрезом жилы с последующим переломом в месте подреза),
    3) не выдержан прямой угол при гибке провода.

  4. admin 300 29
    #4 admin 27 ноября 2013 19:56
    Спасибо за замечания, думаю многим будет полезно.

    А как Вы кстати выдерживаете прямой угол при гибке провода?

  5. Юрий 0 0
    #5 Юрий 29 ноября 2013 00:23
    С первым пунктом Alexx полностью согласен. Это грубое нарушение СНиПов.

    Второе в данном случае не актуально, так как подрезать жилу диаметром 1,5; 2,5 и более можно только или специально, или рубя изоляцию тесаком. Зачищая с помощью специального ножа (или например малярного) вы не повредите жилу кабеля.

    Третье просто глупость, так как при придании прямого угла вы повредите изоляцию (на внешней стороне она сильно растянется, так что может порваться, на внутренней она наоборот сильно сожмётся "гармошкой").

    admin придать прямой угол можно при помощи двух пассатиж или плоскогубцев, но я не рекомендую это делать, так как результатом будет повреждение изоляции.

    Сейчас для разводки фазовых проводов схемы используют не проволочные перемычки как на фото, а контактные гребенки, и заморачиваться с углами, размерами вам не придётся, и сборка будет более качественная и выглядеть будет куда красивей.

  6. admin 300 29
    #6 admin 29 ноября 2013 16:41
    Цитата: Юрий

    Сейчас для разводки фазовых проводов схемы используют не проволочные перемычки как на фото, а контактные гребенки, и заморачиваться с углами, размерами вам не придётся, и сборка будет более качественная и выглядеть будет куда красивей.


    Если использовать контактную гребенку, то перемычку между 2 или 3 рядами из провода все равно выходит нужно ставить.

    Цитата: Юрий
    Второе в данном случае не актуально, так как подрезать жилу диаметром 1,5; 2,5 и более можно только или специально, или рубя изоляцию тесаком. Зачищая с помощью специального ножа (или например малярного) вы не повредите жилу кабеля.

    Пользуюсь вот таким вот автоматическим съемником изоляции. Очень удобно, для сечения от 1.5 до 6 мм.

  7. kirill 108 29
    #7 kirill 3 декабря 2013 11:29
    Спасибо автору за статью, и тем кто кто сделал замечания, в результате дельные советы по сборке щитов получились.

  8. Юрий 0 0
    #8 Юрий 4 декабря 2013 00:54
    Если использовать контактную гребенку, то перемычку между 2 или 3 рядами из провода все равно выходит нужно ставить.

    Естественно, но сами ряды будут куда аккуратней выглядеть и собирать проще и быстрее.


    Пользуюсь вот таким вот автоматическим съемником изоляции. Очень удобно, для сечения от 1.5 до 6 мм.

    У меня было несколько разных, все быстро ломались, кроме того он занимает место, а мне при разъездном характере работы лишний груз только мешает. Нож универсальней )))

  9. Валерий 0 0
    #9 Валерий 21 декабря 2013 21:57
    "зачистное приспособление лоя изоляции" сломать? Года за три так и не смог. Покупал побюджетнее. В любом случае, окупаются нараз - снимают изоляцию за один "клик", ножом, как не тренеруйся, в несколько раз дольше.
    Ну и автоматы соеденены кусочками провода.
    Что не позволило поставить штатные "гребенки" - стоят они дешевле, чем время, протраченное на изготовление кусочков провода??

  10. Albor 173 332
    #10 Albor 21 декабря 2013 21:59


    Пользуюсь такой зачисткой. Иногда ломается (раз в 2-3 года), выбрасываю и покупаю новую. Время экономит, и руки без порезов.

  11. jonny241 1 0
    #11 jonny241 26 декабря 2013 10:30
    У меня такая, простая и дешевая

    Лёгкая и практичная, режет изоляцию от 0,5 до 25мм2

  12. Алексей 163 42 3
    #12 Алексей 163 1 февраля 2014 12:24
    Цитата: Alexx

    1) зачищенный провод выходит за пределы клемм автоматов,
    2) зачищали ножом, а не клещами для снятия изоляции(что чревато подрезом жилы с последующим переломом в месте подреза),
    3) не выдержан прямой угол при гибке провода.



    1) По ПУЭ изоляция не должна доходить до клеммы 2-3 мм
    2) Зачистка ножом- если делать правильно-вдоль жилы, то всё правильно
    3) Прямой угол - сгибание провода лучше делать пальцами вокруг жала клеммной отвёртки!-изоляцию на рвём и угол получается правильный. =)

  13. Алексей 163 42 3
    #13 Алексей 163 27 мая 2014 21:56
    Так как Я постоянно работаю "под напругой", то пользуюсь такой зачисткой-

    Очень удобна в трудно-доступных местах smile , а также (удалив регулировочный винт или
    зафиксировав в его верхнем положении) можно использовать в качестве кусачек-
    моно проволочную медную жилу 2,5mm2 кусают хорошо,
    а вот сечение выше 2,5mm2-кусать не советую smile

  14. Albor 173 332
    #14 Albor 18 июля 2014 10:21
    Вот собрал недавно щит, по аккуратности конечно до описанных в статье не дотягивает, но буду стараться дальше делать лучше.
