Надежное соединение проводов опрессовкой

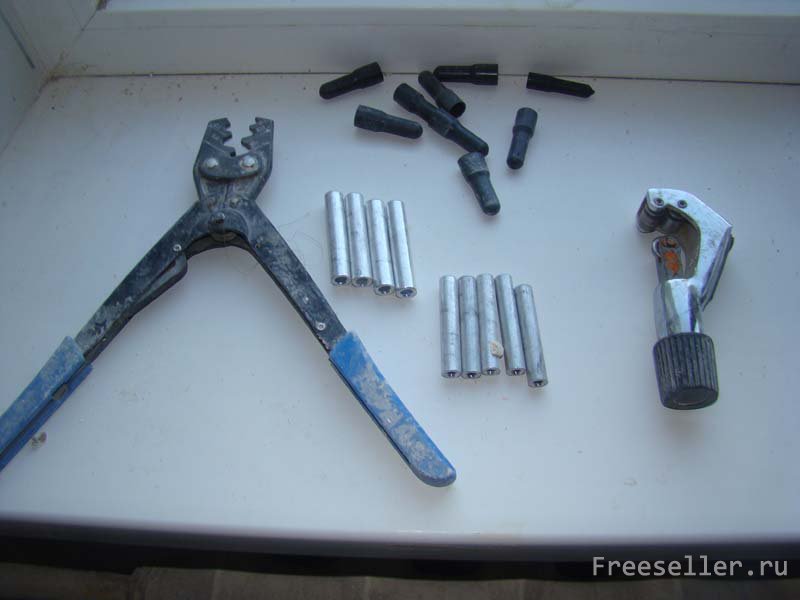

Одним из самых надежных способов соединения проводов в распределительных  коробках, а также при необходимости удлинения провода - является их опрессовка в гильзах. Этот способ довольно простой, и требует только наличие специальных пресс клещей и гильз, в некоторых случаях может потребоваться мини труборез для трубки.

Сами клещи стоят недорого - около 600-800 рублей. Гильзы в среднем от 10 рублей за 1 штуку. В качестве гильз для медных проводов можно использовать трубку для монтажа кондиционеров ¼ 3/8  или ½  дюйма, которые можно нарезать с помощью резака для труб, в этом случае стоимость одной гильзы будет не больше 1-2 рублей.



Соединение алюминиевых проводов

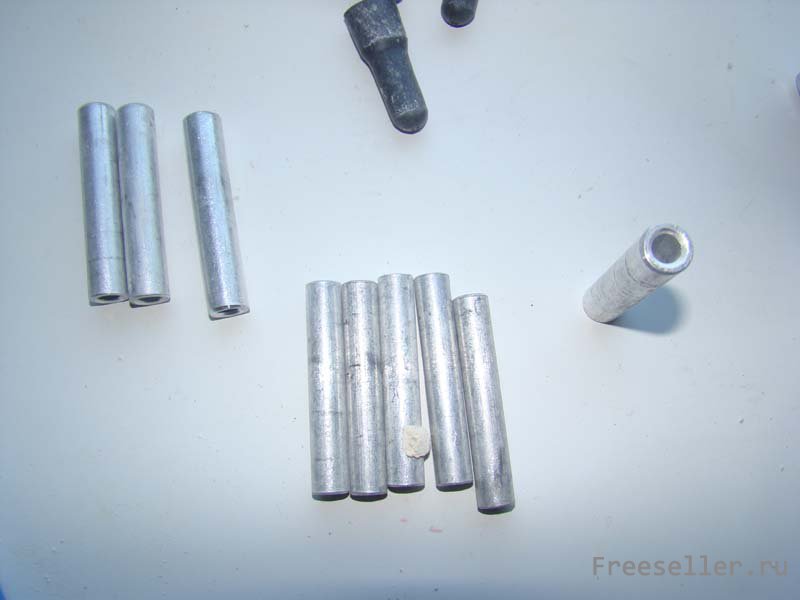

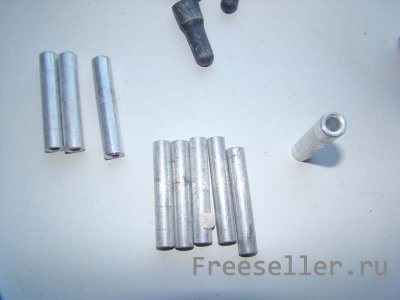

Для соединения используются алюминиевые гильзы, (в магазинах их называют медно-луженными)



Надежное соединение проводов опрессовкой

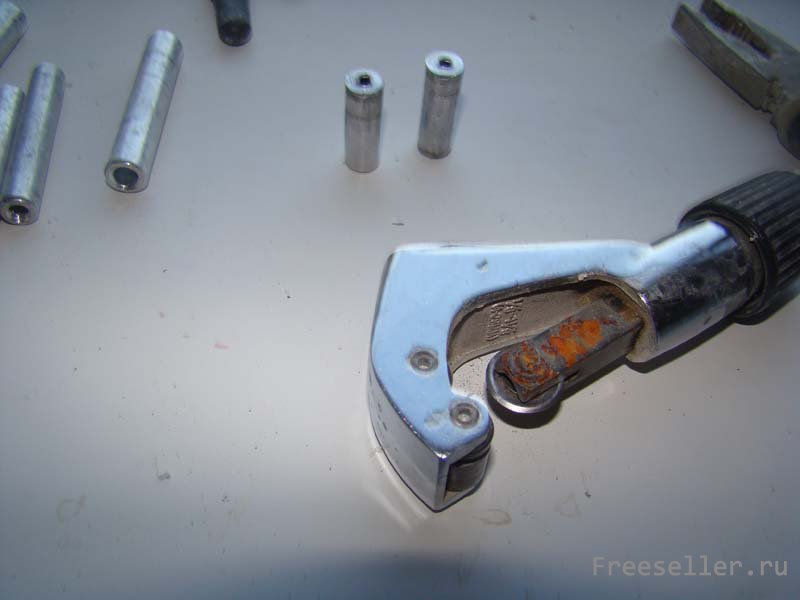

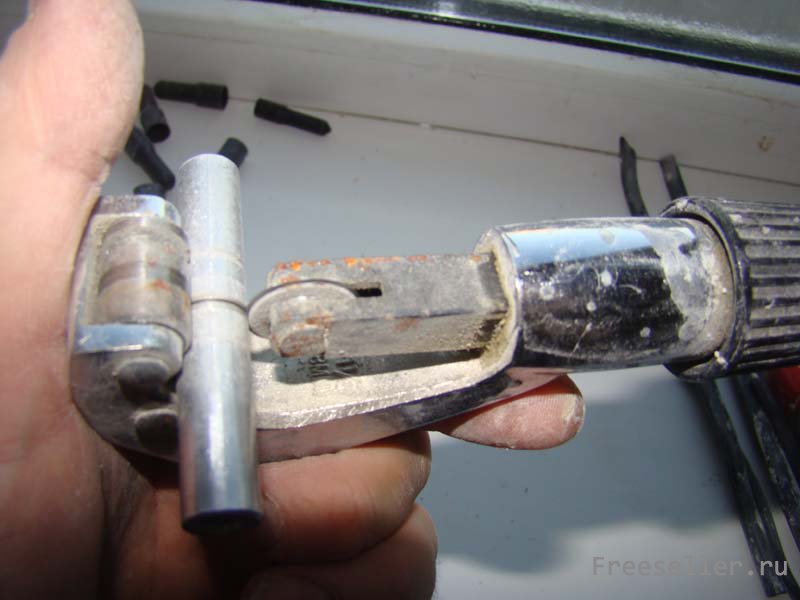

Сами гильзы довольно длинные, поэтому изначально придется разрезать их с помощью трубореза.



Надежное соединение проводов опрессовкой



Надежное соединение проводов опрессовкой



Надежное соединение проводов опрессовкой

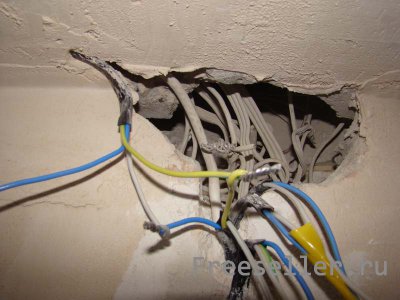

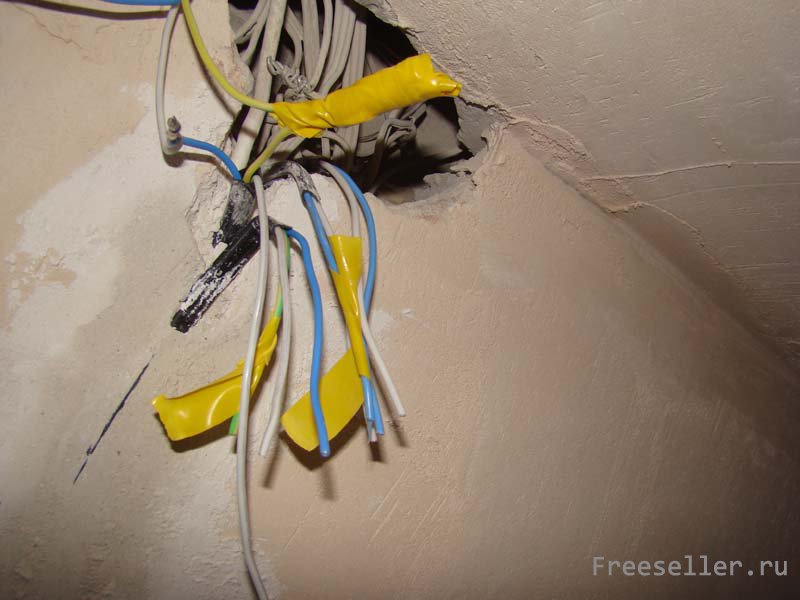

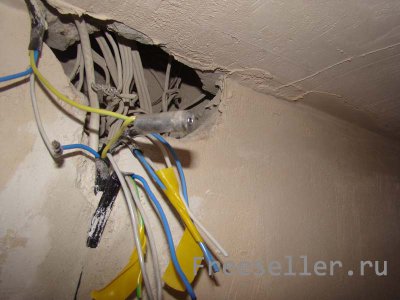

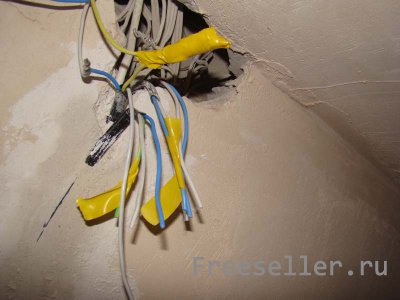

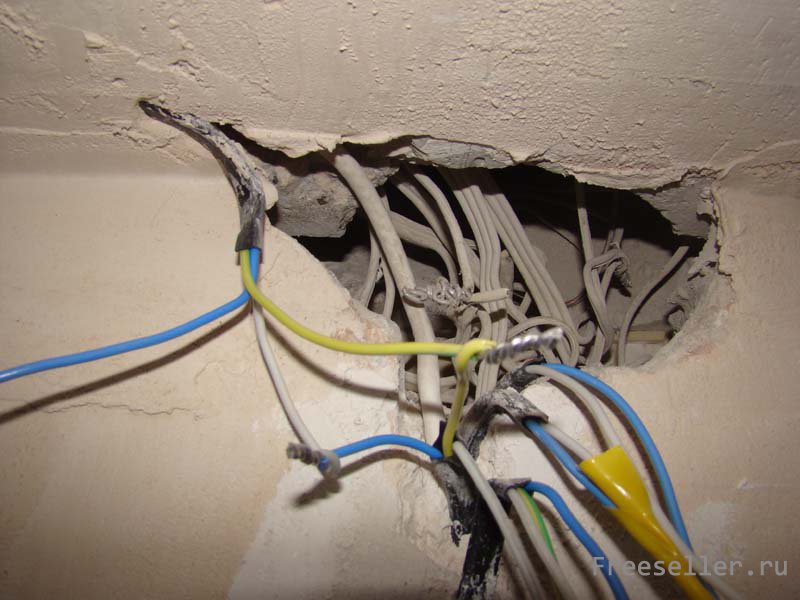

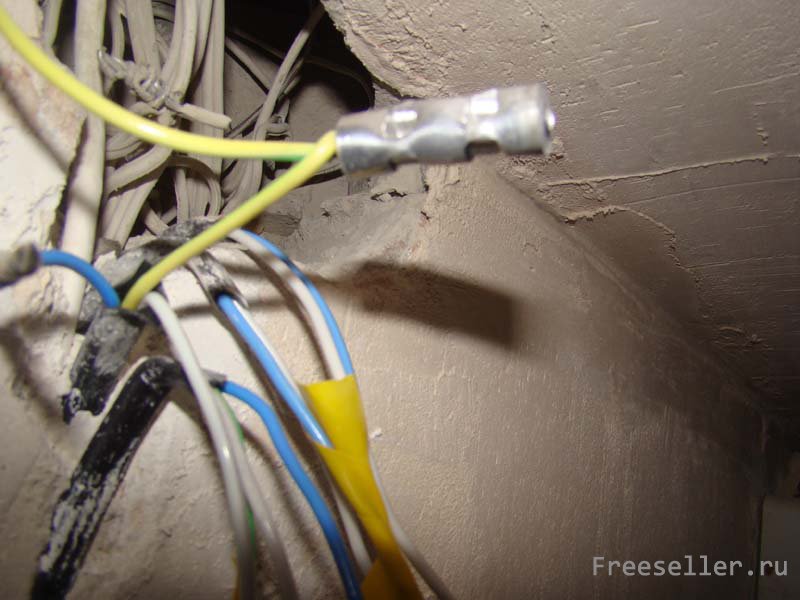

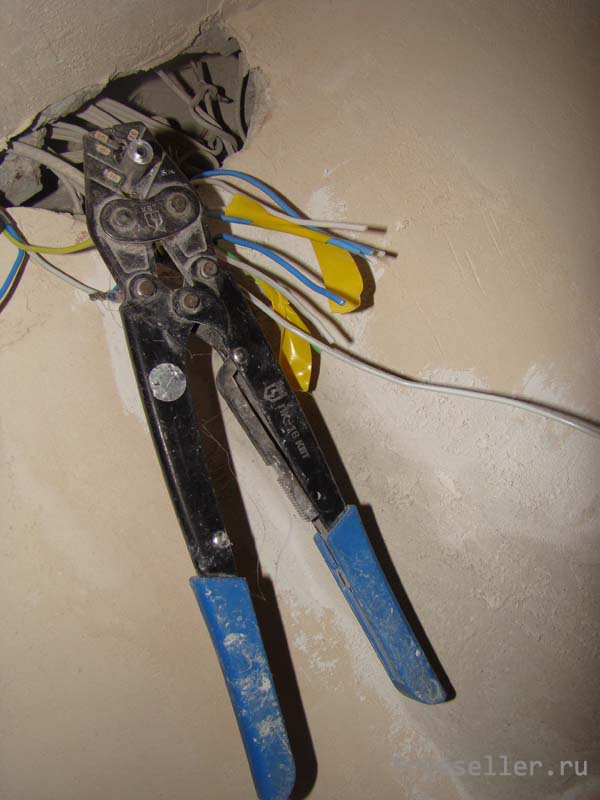

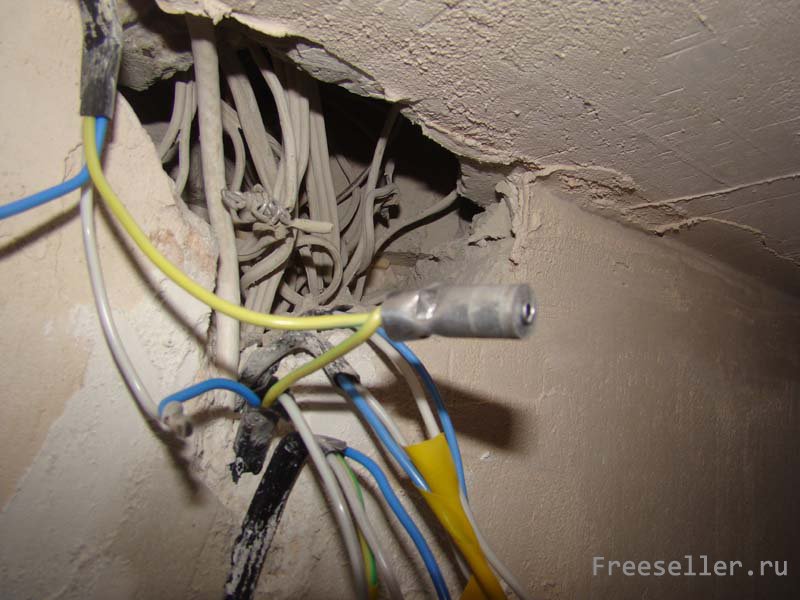

Ну а соединением все просто, сделайте небольшую скрутку. Чтобы зафиксировать провода, наденьте на них гильзы, обожмите клещами. На гильзу оденьте пластиковый колпачок или замотайте изолентой, так же можно использовать и термоусадочную трубку.



Надежное соединение проводов опрессовкой



Надежное соединение проводов опрессовкой



Надежное соединение проводов опрессовкой



Надежное соединение проводов опрессовкой



Надежное соединение проводов опрессовкой



Надежное соединение проводов опрессовкой



Соединение медных проводов, ничем не отличается от соединения алюминиевых, разве, что используются медные гильзы, хотя, как и писал, выше я предпочитаю покупать на метраж трубу для монтажа кондиционеров и делать эти самые гильзы самостоятельно.



Существуют также и гильзы 2 -х сторонние с одной стороны медная, с другой алюминиевая, но их в продаже я пока еще не видел, да и соединение меди с алюминием привык уже не делать.

Александр Борисов, г. Самара
Специально для сайта:

Полезные Самоделки


Комментарии пользователей (4)
  1. Алексей 163 42 3
    #1 Алексей 163 1 февраля 2014 11:50
    Соединение медных проводов, ничем не отличается от соединения алюминиевых


    Это не правда! Соединение медных проводов гильзованием допускается ТОЛЬКО на много-проволочных токо-ведущих жилах , на одно-проволочных-соединение допускается только через :

    1 клеммная колодка/"клеммник"(стальной-лужёный, латунный, медный),
    2 пайка (оловянно-свинцовым припоем, причём Длина соединения внахлёст должна составлять min 10-12 диаметров от соединяемого провода),
    3 скрутка, (должна составлять 6-8 витков для одной жилы в не зависимости от кол-ва скручиваемых жил)
    4 скрутка с пайкой (Лужение каждой жилы, скрутка, опайка скрутки).

  2. Albor 173 332
    #2 Albor 1 февраля 2014 13:55
    Цитата: Алексей 163
    Соединение медных проводов гильзованием допускается ТОЛЬКО


    Наиболее надежных способа соединения меди на самом деле всего 3:

    - это гильзовка,
    - сварка проводов угольным электродом,
    - пайка проводов в скрутке.

    Наиболее простой, и быстрый способ - это использование гильз.

    Сварка проводов - самый надежный, практически бесплатный, но в то же время и один из самых сложных способов. Собираем Сварочный трансформатор для сварки проводов и свариваем.

    Пайка проводов в скрутке, сложный способ, в последнее время используется довольно редко.

    Что касается использования клеммных колодок - это наименее надежный способ, соединение должно быть не обслуживаемым, а винты колодок время от времени нужно подтягивать. К тому же сложно соединить в одну колодку, например сразу 10 проводов.

    Можно конечно использовать клеммные колодки типа "Wago", это удобно и быстро, однако их использование, значительно дороже, да и по надежности серьезно уступает описанному в статье способу.

  3. kirill 108 29
    #3 kirill 11 октября 2014 09:28
    Вместо изоленты, лучше конечно, термоусадочные трубки феном закатывать.

  4. Albor 173 332
    #4 Albor 12 октября 2014 11:58
    Цитата: kirill
    Вместо изоленты, лучше конечно, термоусадочные трубки феном закатывать.


    Согласен. Этим ленто приобрел новый фен Steinel с необходимой насадкой и уже внес изменения в тех процесс.

    Этим же феном. иногда произвожу и пайку скруток, если того желает заказчик. Очень быстро кстати в отличие от старых методов.
